Schwingungen dämpfen 02.08.2016, 07:29 Uhr

Gitter aus dem 3D-Drucker beendet nervige Vibrationen

Vibrationen von Motoren können nerven: Vor allem in Bussen ist es äußerst unangenehm, wenn die Sitze im Zylindertakt mitschwingen. Lesen auf dem Weg zur Arbeit wird dann zur Tortur. Forscher der ETH Zürich lassen hoffen, dass es bald ruhiger zugeht im Bus. Aber auch in Flugzeugen, Helikoptern und – Weltraumraketen.

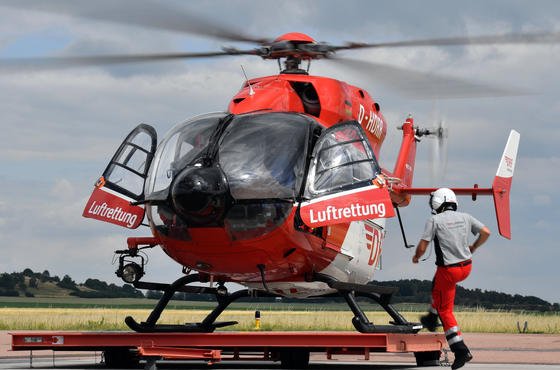

Gerade beim Transport von Verletzten ist ein ruhiger Flug ohne heftige Vibrationen Gold wert.

Gerade beim Transport von Verletzten ist ein ruhiger Flug ohne heftige Vibrationen Gold wert.

Foto: Hendrik Schmidt/dpa

Vor allem an roten Ampeln fällt es äußerst unangenehm auf: In Bussen überträgt sich die Vibration des Motors ganz massiv auf die Sitze der Passagiere. Es ist dann oft nicht möglich, den gerade so spannenden Krimi weiterzulesen, weil die Buchstaben vor den Augen tanzen. Auch bei Propellerflugzeugen und Helikoptern sind Vibrationen ein Ärgernis: Die Propeller- oder Rotor-Vibrationen machen den Flug unruhig und vor allem laut. Dazu kommt, dass sie zu Ermüdungserscheinungen beim Material der Fahr- und Fluggeräte führen.

Weiche Materialien nur begrenzt geeignet

Es ist daher eine permanente Aufgabe von Ingenieuren, solche Vibrationen zu minimieren oder zu vermeiden. Bisher verwenden die Ingenieure dazu spezielle, zumeist weiche Materialien, die diese Vibrationen auffangen. Der Nachteil: Diese können nur eine kleine Bandbreite an Vibrationen abfangen.

Top Stellenangebote

Zur Jobbörse
Münchener Rückversicherungs-Gesellschaft Aktiengesellschaft in München-Firmenlogo
Underwriter Downstream / Energy (m/f/d)* Münchener Rückversicherungs-Gesellschaft Aktiengesellschaft in München
München Zum Job
Deutsche Infineum GmbH & Co. KG-Firmenlogo
Engineering Leader (m/f/d) Deutsche Infineum GmbH & Co. KG
Stuttgart Netze GmbH-Firmenlogo
(Junior) Ingenieur Arbeitssteuerung und Qualitätsmanagement (w/m/d) Stuttgart Netze GmbH
Stuttgart Zum Job
Stuttgart Netze GmbH-Firmenlogo
Ingenieur Baukoordination und Qualitätssicherung (w/m/d) Stuttgart Netze GmbH
Stuttgart Zum Job
Stadt Ochtrup-Firmenlogo
Bauingenieur/in / Bautechniker/in (m/w/d) im Bereich Straßenbau Stadt Ochtrup
Ochtrup Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieurin oder Ingenieur im Straßenbau (w/m/d) Die Autobahn GmbH des Bundes
Wolfenbüttel, Braunschweig Zum Job
Kölner Verkehrs-Betriebe AG-Firmenlogo
Genehmigungsplaner*in Stadtbahnanlagen Kölner Verkehrs-Betriebe AG
Stadtwerke München GmbH-Firmenlogo
Technische*r Betriebsführer*in für Wind / Photovoltaik / Batteriespeicher (m/w/d) Stadtwerke München GmbH
München Zum Job
Montanuniversität Leoben-Firmenlogo
Universitätsprofessur (m/w/d) für das Fachgebiet Verarbeitung von Verbundwerkstoffen und Design für Recycling Montanuniversität Leoben
Leoben (Österreich) Zum Job
Advanced Nuclear Fuels GmbH-Firmenlogo
Beauftragter (m/w/d) für Energiemanagement, Gefahrgut und Abfallwirtschaft Advanced Nuclear Fuels GmbH
Karlstein Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) Straßenbau Die Autobahn GmbH des Bundes
Hamm, Münster Zum Job
Hamburg Wasser-Firmenlogo
(Bau-)Ingenieur als Vergabesachbearbeiter (m/w/d) Bauleistungen Hamburg Wasser
Hamburg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) Bauwerksmanagement Die Autobahn GmbH des Bundes
Hamm, Münster Zum Job
Cummins Deutschland GmbH-Firmenlogo
Functional Safety Engineer (m/f/d) Cummins Deutschland GmbH
Nürnberg Zum Job
Cummins Deutschland GmbH-Firmenlogo
Base Software Engineer (m/f/d) Cummins Deutschland GmbH
Nürnberg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Abteilungsleiter (w/m/d) Bauwerks- und Erhaltungsmanagement Die Autobahn GmbH des Bundes
Nürnberg Zum Job
Die Autobahn GmbH des Bundes, Niederlassung Südbayern-Firmenlogo
Bauingenieur für Straßenplanung und Straßenentwurf (m/w/d) Die Autobahn GmbH des Bundes, Niederlassung Südbayern
Regensburg Zum Job
Staatliches Bauamt Freising-Firmenlogo
Ingenieur/in (m/w/d) der Fachrichtung Bau- oder Umweltingenieurwesen im Bereich Radschnellwege Staatliches Bauamt Freising
Freising, München Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) Straßenbau Die Autobahn GmbH des Bundes
Bundesanstalt für Immobilienaufgaben-Firmenlogo
Architektin / Architekt oder Bauingenieurin / Bauingenieur als Referentin / Referent im Fachgebiet Große Baumaßnahmen (w/m/d) in der Sparte Facility Management Bundesanstalt für Immobilienaufgaben

Stahlwürfel als Resonatoren

Wissenschaftler der ETH Zürich haben nun unter der Leitung von Chiara Daraio, Professorin für Mechanik und Materialien, mit einer neuen dreidimensionalen Gitterstruktur die Möglichkeit der Vibrationsdämmung erweitert. Es ist eine räumliche Struktur mit einem Gitterabstand von rund 3,5 mm, die das Team um Daraio mittels 3D-Druck aus Kunststoff hergestellt hat. In dieses Gitternetz betteten die Forscher Stahlwürfel ein, die etwas kleiner sind als Spielwürfel. Diese Stahlwürfel wirken in der Gitterstruktur als Resonatoren.

Gleichzeitig kräftetragendes Bauteil

„Vibrationen bewegen sich vom einen Ende nicht durch die ganze Struktur, sondern werden von den Stahlwürfeln und den inneren Kunststoff-Gitterstäben aufgefangen. Das andere Ende der Sturktur bewegt sich nicht“, erklärt Kathryn Matlack, Postdoc in Daraios Gruppe.

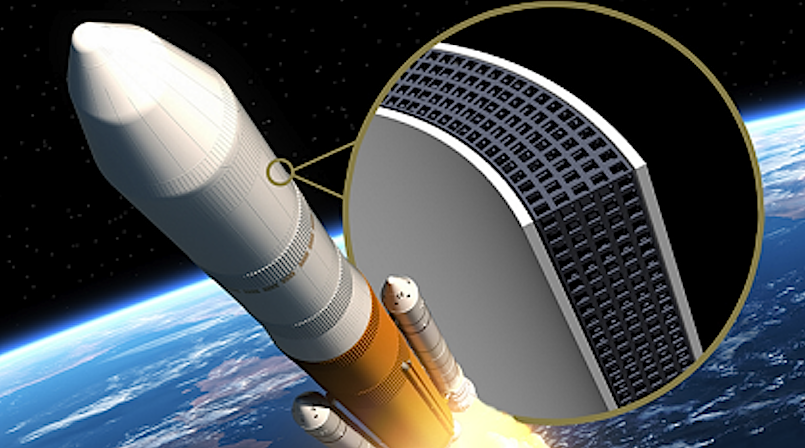

Das vibrationsdämpfende Gitter in einer Zukunftsvision: Es könnte dereinst auch in Raketen eingesetzt werden.

Das vibrationsdämpfende Gitter in einer Zukunftsvision: Es könnte dereinst auch in Raketen eingesetzt werden.

Quelle: 3Dsculptor/Shutterstoc /Jung-Chew Tse/ETH Zürich

Der besondere Clou an der neuen vibrationshemmenden Struktur der ETH-Forscher: Sie ist starr und kann somit gleichzeitig als kräftetragendes Bauteil im Maschinenbau oder bei Flugzeugrotoren oder Helikopterprobellern verwendet werden. Das spart Gewicht ein und ist bei Fluggeräten ein Riesenvorteil.

Schnelle und langsame Vibrationen abfangen

Theoretisch kann man eine solche Gitterkonstruktion statt aus Kunststoff auch aus Aluminium und anderen Leichtmetallen bauen, sagt Matlack. Das Prinzip ist simpel: Es ist eine Kombination von leichtem Gitterwerkstoff und darin eingebetteten Resonatoren mit einer großen Massendichte. Dabei müssen die Geometrie von Gitterstruktur und Resonatoren jeweils im Hinblick auf die zu erwartenden Vibrationen optimal aufeinander abgestimmt sein.  Die neue Gitterkonstruktion kann schnelle und langsame Vibrationen abfangen.

Nicht tauglich für den Massenmarkt

„Die Geometrie der Struktur können wir so bemessen, um damit Vibrationen mit Schwingungen von einigen hundert bis einigen zehntausend Mal pro Sekunde zu dämpfen“, betont ETH-Professorin Chiara Daraio. „In diesem Bereich liegen auch die mit dem Gehör wahrnehmbaren Vibrationen, die unerwünschten Lärm verursachen und den Wirkungsgrad von Maschinen und Fahrzeugen verringern.“

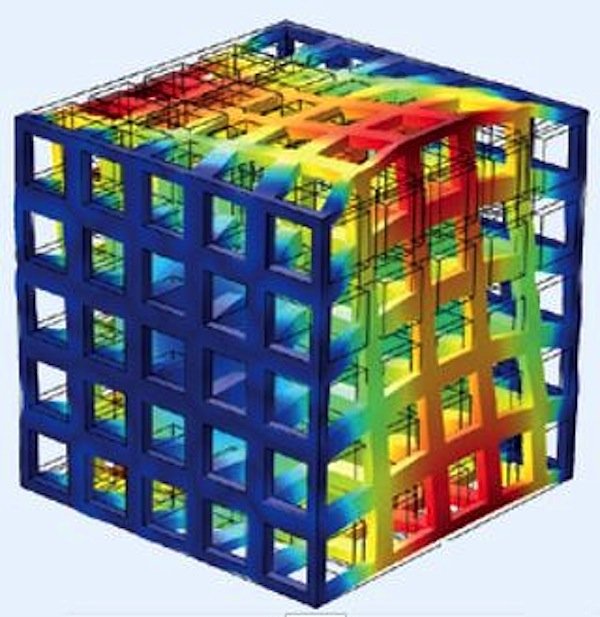

Beispiel für die dreidimensionale Komposit-Struktur.

Beispiel für die dreidimensionale Komposit-Struktur.

Quelle: K. H. Matlack/ETH Zürich

Die ETH-Forscher sind allerdings noch etwas vorsichtig, was den Einsatz in einem Massenmarkt angeht. Noch sei, sagt Matlack, die 3D-Drucktechnik auf Miniserien ausgerichtet und weise gegenüber traditionellen Herstellungsmethoden bei der Belastbarkeit der Materialien Nachteile auf.

Auch bei Raketen einsetzbar

Klar ist: Sobald die 3D-Drucktechnologie reif ist für den industriellen Einsatz,  wird die vibrationshemmende Gitterstruktur aus Zürich weite Anwendungsfelder finden. So wird eine Minimierung von Vibrationen in den Rotoren von Windkraftanlagen deren Wirkungsgrad erhöhen. Nicht nur das: Auch bei Weltraumraketen kann die Gitterstruktur aus Zürich in Zukunft zum Einsatz kommen. Abgehoben!

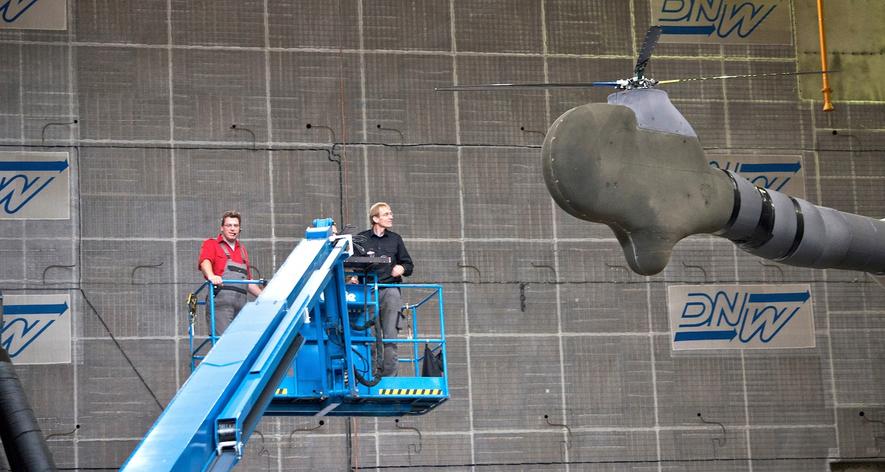

Das DLR hat zwei verschiedene Hubschrauberantriebe getestet: Durch den Einbau einer zweiten Taumelscheibe konnten die Ingenieure die Lärmbelastung um bis zu 40 Prozent senken.

Das DLR hat zwei verschiedene Hubschrauberantriebe getestet: Durch den Einbau einer zweiten Taumelscheibe konnten die Ingenieure die Lärmbelastung um bis zu 40 Prozent senken.

Quelle: DLR

Aber auch Braunschweiger Forscher wollen den Lärm von Hubschraubern reduzieren, die klingen wie riesige Teppichklopfer. Was sie sich für einen raffinierten Trick ausgedacht haben, können Sie hier nachlesen. Eine Lösung für den Hausgebrauch haben wiederum Fraunhofer-Forscher entwickelt. Ihr Mini-Lautsprecher erzeugt Gegenschall und passt in Fensterrahmen. Das nur 20 cm lange Gerät reduziert beispielsweise Fluglärm auf die Hälfte.
