Filmen mit Elektronenblitzen 23.12.2015, 07:49 Uhr

Atome in Bewegung: 0,000000000000001 s in Zeitlupe

Mit der Filmkamera beobachten, wenn sich zwei Atome verbinden? Eigentlich geht das nicht. Zum einen sind Atome unglaublich klein, was extrem hohe Auflösungen erfordert. Zudem laufen die Prozesse enorm schnell ab, was teure Pulslaser erfordert. Jetzt hat ein Forscherteam mit Elektronenblitzen einen Film über die Strukturänderung in einem Molekül gedreht.

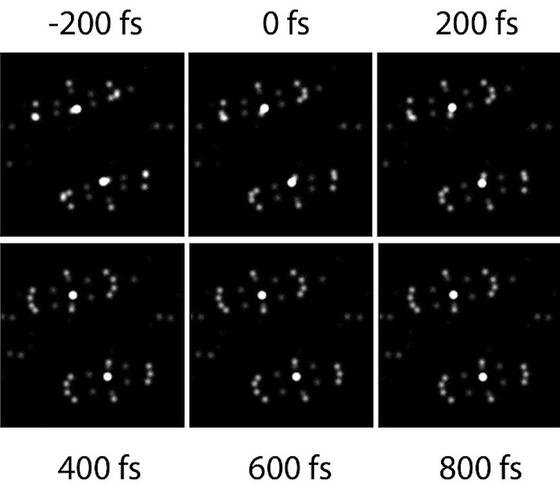

Das ist ein Molekülfilm: Die Einzelbilder zeigen auf’s Atom genau, wie sich Pt(dmit)<custom name="sub">2</custom>-Moleküle innerhalb von einigen 100 Femtosekunden (fs) bewegen, während Me<custom name="sub">4</custom>P[Pt(dmit)<custom name="sub">2</custom>]<custom name="sub">2</custom> mit Laserlicht vom isolierenden in den metallisch leitenden Zustand umgeschaltet wird. In der Illustration links ist die anfängliche Struktur dargestellt: grau – Platin, schwarz – Kohlenstoff, gelb – Schwefel.

Das ist ein Molekülfilm: Die Einzelbilder zeigen auf’s Atom genau, wie sich Pt(dmit)2-Moleküle innerhalb von einigen 100 Femtosekunden (fs) bewegen, während Me4P[Pt(dmit)2]2 mit Laserlicht vom isolierenden in den metallisch leitenden Zustand umgeschaltet wird. In der Illustration links ist die anfängliche Struktur dargestellt: grau – Platin, schwarz – Kohlenstoff, gelb – Schwefel.

Foto: Science 2015/MPI für Struktur und Dynamik der Materie

Es dürfte der Traum eines jeden Chemikers sein, den rasend schnellen Strukturänderungen im Molekül zuzuschauen. Nun ist der Chemikertraum Wirklichkeit geworden. Ein internationales Forscherteam, an dem auch Wissenschaftler des Max-Planck-Instituts für Struktur und Dynamik der Materie (MPSD) in Hamburg beteiligt waren, hat eine Art Molekülkamera konstruiert. Mit dieser Kamera können die Forscher detailliert und in Zeitlupe beobachten, wie sich Atome bei einem molekularen Übergang in einem komplexen Material bewegen.

Femtosekunde hat 14 Nullen hinter dem Komma

Das ist nicht trivial, denn die Atombewegungen laufen in einer Zeitspanne ab, die das Licht braucht, um den Durchmesser eines Haares zu durchqueren. Die Forscher messen diese Zeitspanne in Femtosekunden.
