Keine Verschalung 25.10.2017, 08:40 Uhr

So ultradünn und trotzdem stabil können Betondächer sein

Eine revolutionäre Konstruktionsmethode der ETH Zürich macht es möglich, ultradünne und stabile Dächer aus Beton zu bauen. In den verrücktesten Formen. Herzstück ist eine Simulationssoftware und ein formbares Drahtseilnetz.

Die ultradünne, mehrfach geschwungene Decke der ETH-Ingenieure ist selbsttragend. Die Dicke des Betons variiert zwischen drei Zentimetern an den Rändern und zwölf Zentimetern an den Auflageflächen.

Foto: Block Research Group, ETH Zürich

Über das Stahlseilnetz legen die Ingenieure ein Textil aus Polymer, in das sie Beton spritzen. Das Netz lässt sich demontieren und wiederverwenden – anders als klassische Gussformen.

Foto: ETH Zürich/Naida Iljazovic

Das 162 Quadratmeter große Dach wiegt nur 20 Tonnen.

Foto: Block Research Group, ETH Zürich/Michael Lyrenmann

Zunächst wird zum Bau des Daches eine Seilkonstruktion aus Stahl installiert, die das das Polymer-Material trägt.

Foto: ETH Zürich

ETH-Ingenieure beim Prototypen-Bau: Zum Einsatz kommt ein Spezialbeton, der zähflüssig genug ist, um an den vertikalen Dachstellen zu haften.

Foto: ETH Zürich/Naida Iljazovic

Auftragen des Beton: Der zähflüssige Beton wird in das Textilpolymer gespritzt.

Foto: ETH Zürich

Der vordere Teil der Betondeckenkonstruktion ist bereits von Beton bedeckt, hinten ist noch das Polymer zu sehen.

Foto: ETH Zürich

Entstehungsschritte für die ultradünne und leichte Betondecke der ETH Zürich.

Foto: ETH Zürich

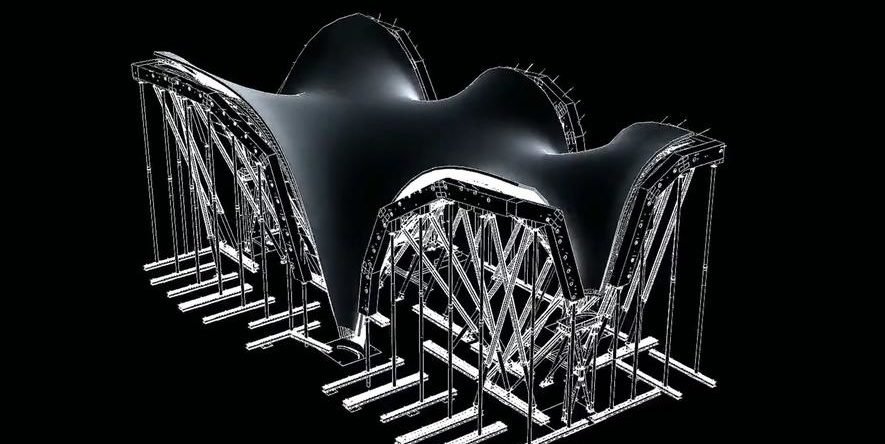

Fertig – jedenfalls im Computer.

Foto: ETH Zürich

Top Stellenangebote

Zur Jobbörse
Open Grid Europe GmbH-Firmenlogo
Koordinator (m/w/d) Energiedatenmanagement Schwerpunkt Messzugang Open Grid Europe GmbH
Albert Handtmann Metallgusswerk GmbH & Co. KG-Firmenlogo
Simulationsingenieur (m/w/d) Strukturmechanik Automotive Albert Handtmann Metallgusswerk GmbH & Co. KG
Biberach an der Riss Zum Job
Open Grid Europe GmbH-Firmenlogo
Projektingenieur Anlagenbau / Maschinenbau / Gasturbinen (m/w/d) Open Grid Europe GmbH
Deutsche Infineum GmbH & Co. KG-Firmenlogo
Plant Contact Engineer (m/w/d) Deutsche Infineum GmbH & Co. KG
Open Grid Europe GmbH-Firmenlogo
Ingenieur als Projektleiter Rohrleitungstechnik (m/w/d) Open Grid Europe GmbH
ASML-Firmenlogo
Prozessingenieur:in Laser-Strukturierung ASML
ASML-Firmenlogo
Prozessingenieur:in Klebetechnologie ASML
ASML-Firmenlogo
Projektleiter:in Product Engineering ASML
Regierungspräsidium Freiburg-Firmenlogo
Master / Diplom (Univ.) Bauingenieurwesen oder vergleichbar mit Schwerpunkt konstruktiver Ingenieurbau Regierungspräsidium Freiburg
Freiburg Zum Job
Knauf PFT GmbH & Co. KG-Firmenlogo
Betriebsleiter Baumaschinenfertigung (m/w/d) Knauf PFT GmbH & Co. KG
Iphofen Zum Job
Fraunhofer-Gesellschaft-Firmenlogo
Architekt*in / Dipl.-Ingenieur*in - Vergabe von Bau- & Bauplanungsleistungen Fraunhofer-Gesellschaft
München Zum Job
Kromberg & Schubert Automotive GmbH & Co. KG-Firmenlogo
Qualitätsingenieur BMW (m/w/d) Kromberg & Schubert Automotive GmbH & Co. KG
Abensberg bei Regensburg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieurin oder Ingenieur Verkehrsbehörde (w/m/d) Die Autobahn GmbH des Bundes
Bad Gandersheim, Hannover Zum Job
Rittal-Firmenlogo
Prüfingenieur / Prüftechniker (m/w/d) Elektrotechnik Produktentwicklung Stromverteilung Rittal
Herborn Zum Job
Niedersächsische Landgesellschaft mbH-Firmenlogo
Bauingenieur Baulandentwicklung Tiefbau (m/w/d) Niedersächsische Landgesellschaft mbH
Osnabrück Zum Job
Niedersächsische Landgesellschaft mbH-Firmenlogo
Bauingenieur oder Architekt als Projektleiter im Agrar- und Spezialbau (m/w/d) Niedersächsische Landgesellschaft mbH
Lüneburg Zum Job
Niedersächsische Landgesellschaft mbH-Firmenlogo
Bauingenieur oder Architekt als Projektmanager im Agrar- und Spezialbau (m/w/d) Niedersächsische Landgesellschaft mbH
Bremerhaven Zum Job
Niedersächsische Landesbehörde für Straßenbau und Verkehr-Firmenlogo
Ingenieur (m/w/d) für die Prüfung von Planungen und Bauvorbereitungen im Bereich der kommunalen Straßenbauförderung Niedersächsische Landesbehörde für Straßenbau und Verkehr
Metropolregion Hannover / Braunschweig / Göttingen / Wolfsburg Zum Job
Niedersächsische Landesbehörde für Straßenbau und Verkehr-Firmenlogo
Bauingenieure (w/m/d) Niedersächsische Landesbehörde für Straßenbau und Verkehr
Hannover Zum Job
Niedersächsische Landesbehörde für Straßenbau und Verkehr-Firmenlogo
Ingenieur (w/m/d) für die Prüfung von Planungen und Bauvorbereitungen im Bereich der kommunalen Straßenbauförderung Niedersächsische Landesbehörde für Straßenbau und Verkehr
Metropolregion Hannover / Braunschweig / Göttingen / Wolfsburg Zum Job

Wie baut man kostengünstig ein dünnes und selbsttragendes Betondach in Wellenform? Gussformen sind vielen Bauherren zu teuer. Eine Alternative haben Forscher der ETH Zürich entwickelt. Sie erzeugen die geschwungene Dachform mit einem Netz aus Stahlseilen, das sie zwischen einer Gerüstkonstruktion aufspannen. Über dieses Netz legen die Ingenieure ein Textil aus Polymer.

In das Polymer spritzen sie einen flüssigen Spezialbeton, der zäh genug ist, um an den vertikalen Dachstellen zu haften. Ist der Beton ausgehärtet, lässt sich das Netz für den nächsten Einsatz demontieren – anders als klassische Verschalungen, die im Müll landen. Übrig bleibt die fertige Decke.

Software berechnet Kräfteverteilung im Stahlnetz

So simpel, wie die Konstruktionsmethode klingt, ist sie allerdings nicht. Eine der größten Herausforderungen ist die Frage, wie sich das Netz verformt, wenn es mit Beton gefüllt ist. Antworten liefert eine von den ETH-Forschern programmierte Software. Sie zeigt, wie sich Kräfte in jedem einzelnen Stahlseil verteilen. Erst mit diesem Wissen können die Ingenieure das Netz so aufspannen, dass es unter dem Gewicht des nassen Betons die gewünschte Form annimmt.

Die Feuertaufe hat die Konstruktionsmethode bereits bestanden. Die Ingenieure haben ein sieben Meter hohes Dach gebaut, das in einer Werkshalle auf mehreren Stützpfeilern ruht. Über 10.000 Geometrien haben sie am Computer durchgespielt, um eine geschwungene Form zu finden, die selbsttragend ist und bei minimalem Materialeinsatz die höchste Stabilität garantiert.

Das erste Dach war maximal nur 12 cm dick

„Wenn wir die Geometrie richtig berechnen, dann gewinnen wir die Stabilität primär aus der Geometrie und nicht aus dem Baumaterial“, erklärt Philippe Block, Professor für Architektur und Tragwerk. Die Dicke des Betons variiert zwischen drei Zentimetern an den Rändern und zwölf Zentimetern an den Auflageflächen. Das 162 m2 große Dach wiegt dadurch nur 20 t. „Wir haben bewiesen, dass es möglich ist, ein leichtes und flexibles Schalungssystem für Beton zu bauen und dass komplexe Betonstrukturen ohne großen Materialaufwand möglich sind.“

Zukunftsdach entsteht in der Nähe von Zürich

Mittlerweile ist das Dach zertrümmert. Doch es entsteht 2018 erneut. Und zwar auf dem Gelände der schweizerischen Materialforschungsanstalt Empa in Dübendorf bei Zürich, wo ein Forschungsgebäude entsteht, dessen Fassade größtenteils aus Glas besteht. Die Konstruktion wird das Dach einer Wohneinheit namens Hilo werden.

In diesem Praxiseinsatz wird es allerdings nicht bei einer Dicke von wenigen Zentimetern bleiben. Auf der inneren Betonlage werden Heiz- und Kühlschlangen sowie eine Isolationsschicht aus Kunststoffen liegen. Dann folgt eine weitere Betonschicht, auf der Dünnschicht-Solarzellen montiert sind. Dank der geschwungenen Dachform können die Solarmodule Sonnenstrahlung im Tagesverlauf optimal einfangen. In Kombination mit einer Solarfassade wird das Forschungsgebäude dadurch mehr Energie generieren, als es verbraucht.

Neu sind die Versuche, besonders leichte Betondachkonstruktionen zu entwickeln, natürlich nicht. Legendär ist die Knochendecke des Architekten Hans-Dieter Hecker aus dem Jahr 1968, die dem inneren Aufbau von Knochen gleicht. Noch heute überspannt sie den runden Zoologie-Hörsaal der Uni Freiburg.
