Deutsche Unternehmen dabei 29.08.2016, 13:18 Uhr

Diese Brücke über den Bosporus stellt Weltrekorde auf

Diese Brücke hält gleich mehrere Weltrekorde: die höchsten Pylone, so breit wie keine andere, längste Bahnbrücke, über die Hochgeschwindigkeitszüge rasen, und dann auch noch erdbebensicher. Die neue Schrägseil- und Hängebrücke über den Bosporus in Istanbul ist ein technisches Meisterwerk.

Diese Brücke über den Bosporus stellt Weltrekorde auf

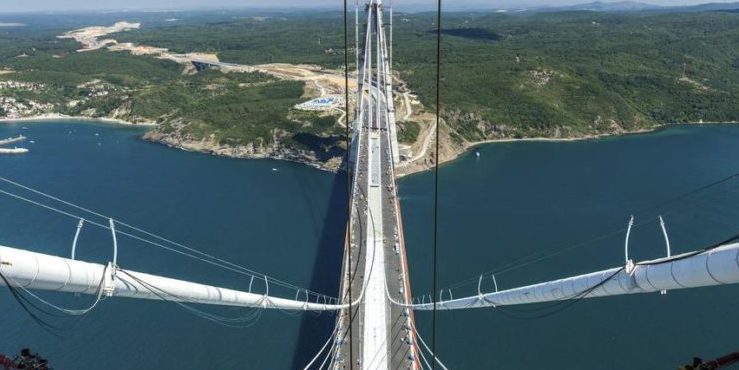

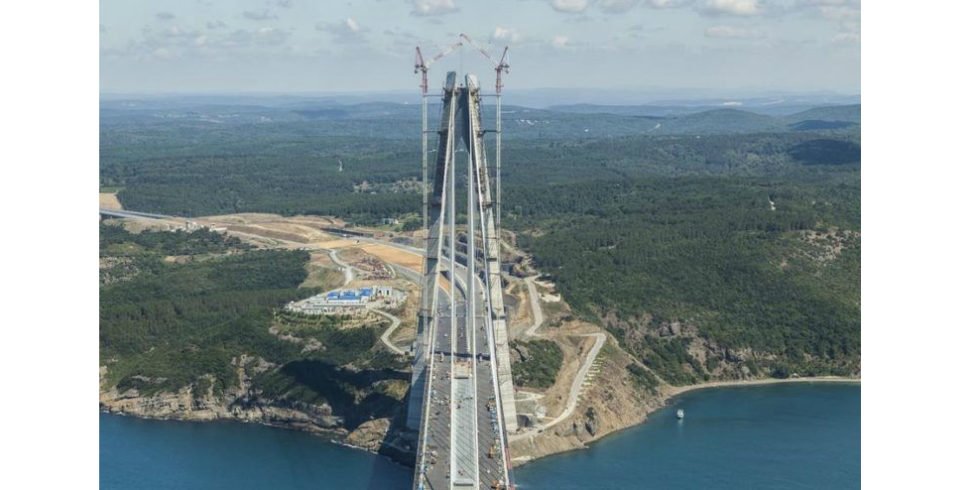

Blick von der Spitze eines Brückenpfeilers über die neue Sultan-Yavuz-Selim-Brücke über den Bosporus: Sie ist die höchste und breiteste Hänge- und Schrägseilbrücke der Welt.
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf

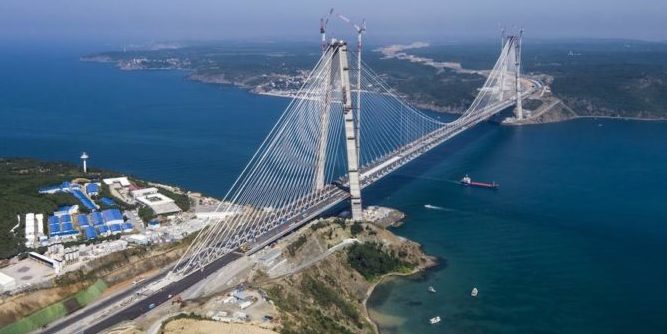

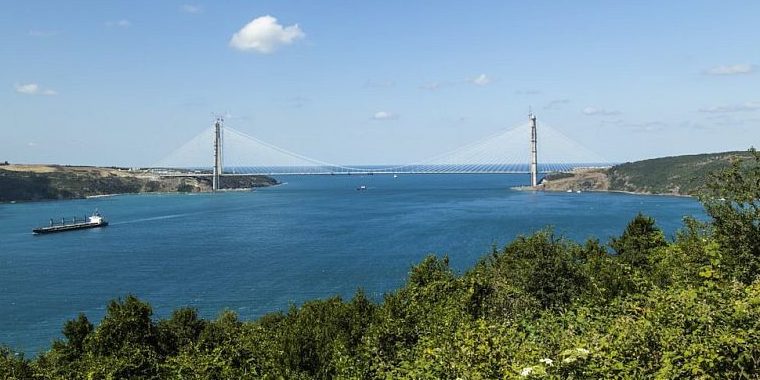

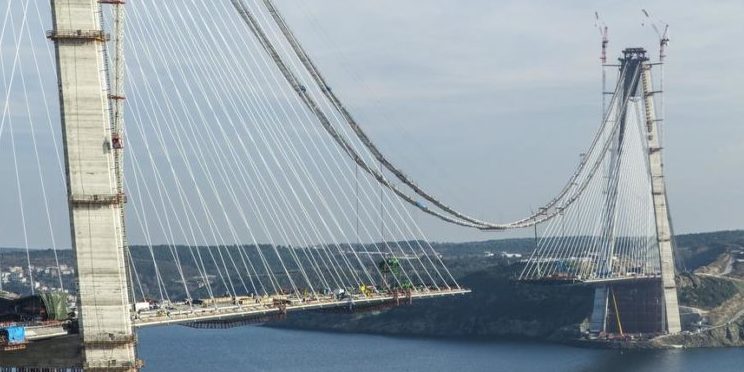

Auf 1.400 Meter überspannt die neue Sultan-Yavuz-Selim-Brücke den Bosporus.
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf

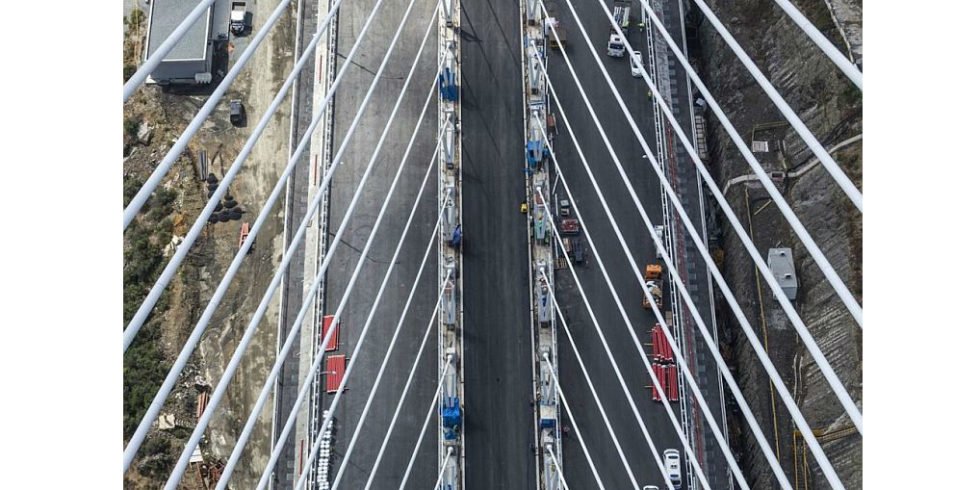

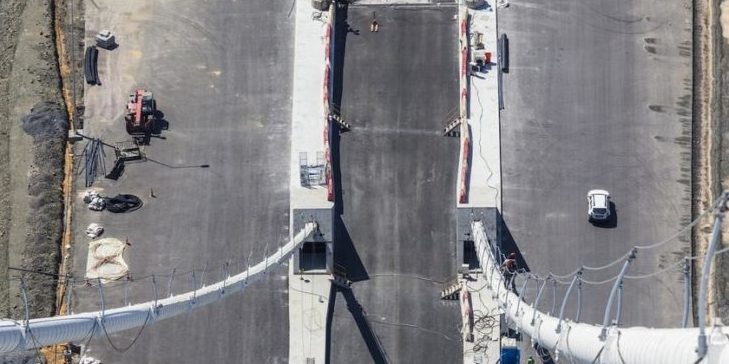

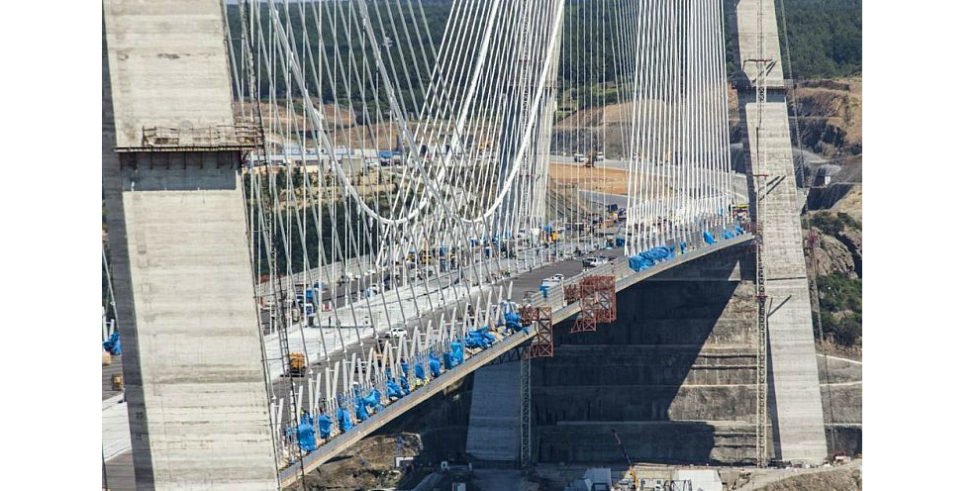

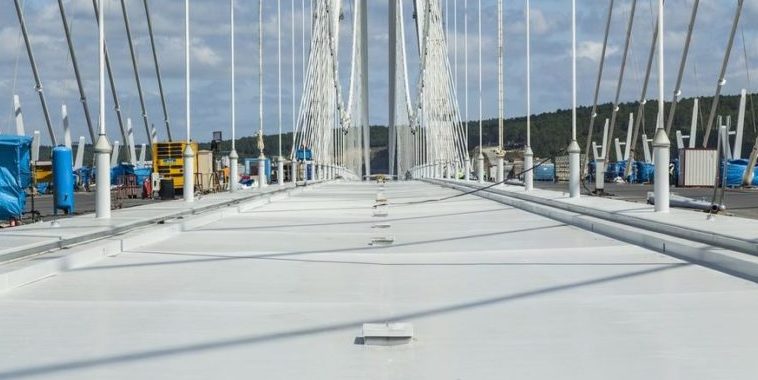

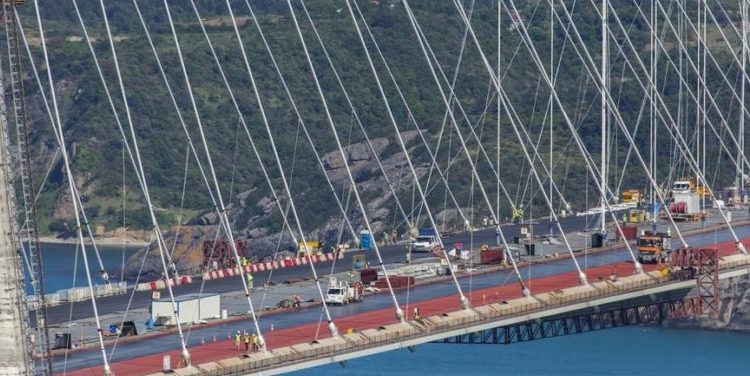

Blick auf die 59 m breite Brückenoberfläche: Links und rechts liegen die Fahrbahnen, in der Mitte ist Platz für den Bahnverkehr.
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf

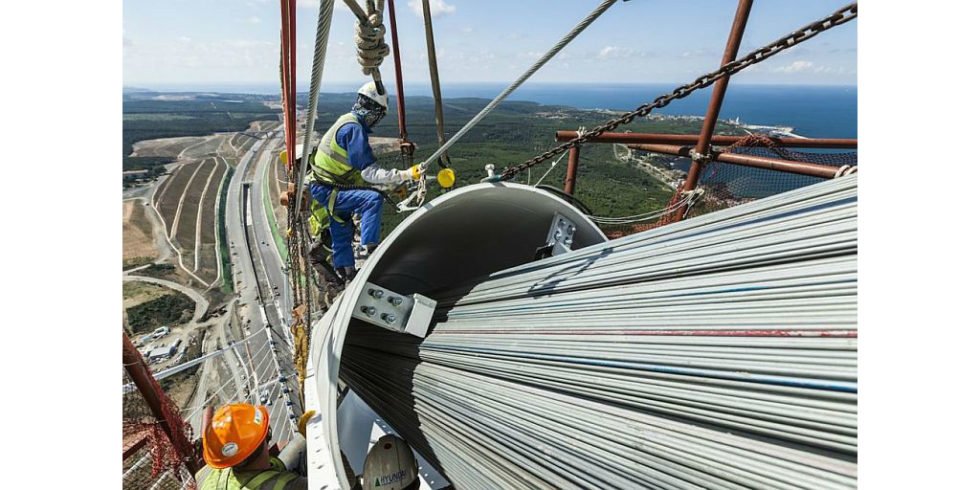

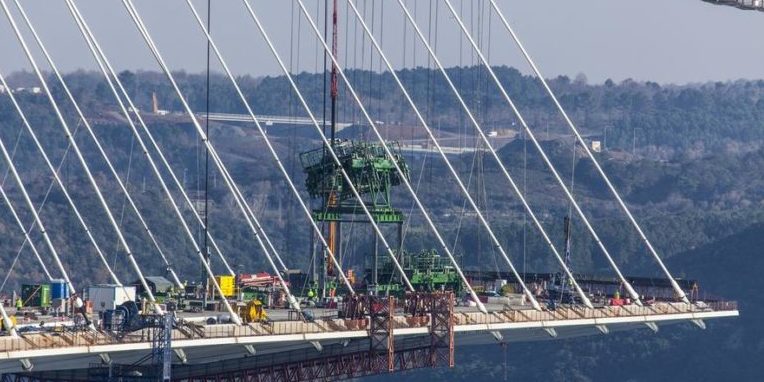

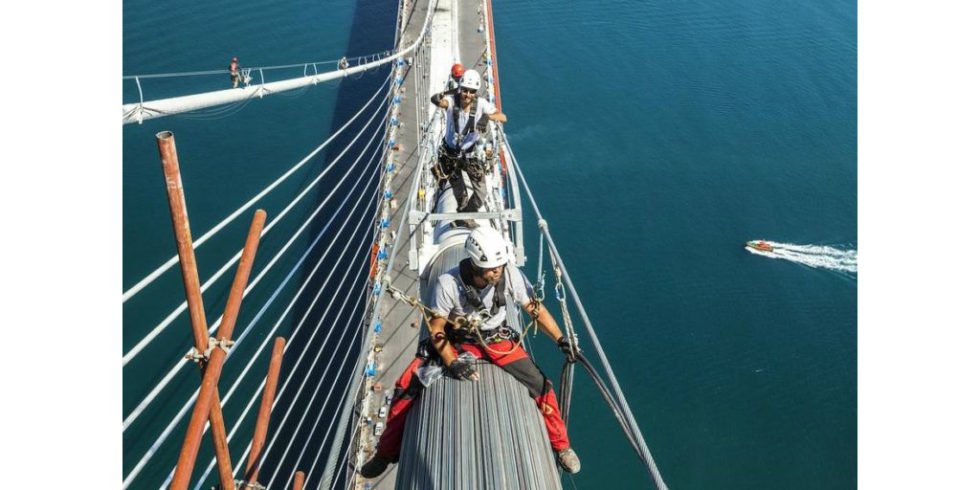

Arbeiten an den riesigen Stahlseilen.
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf

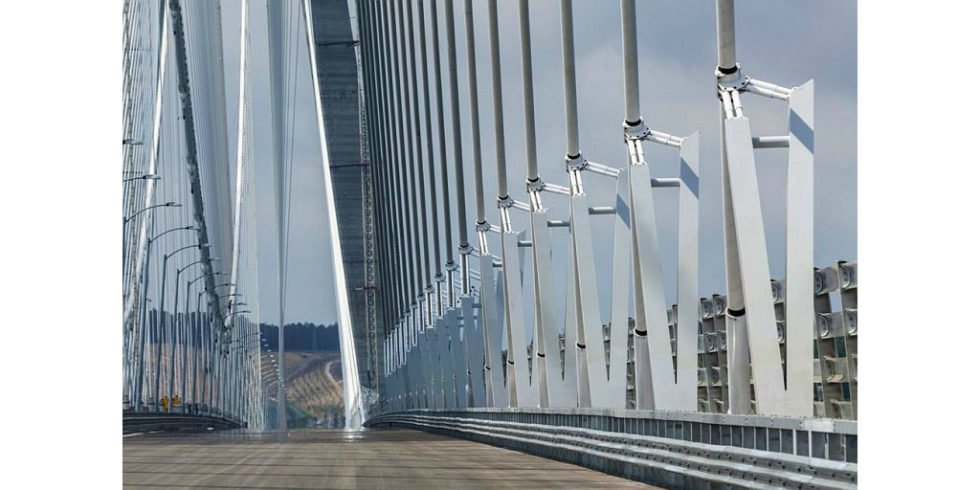

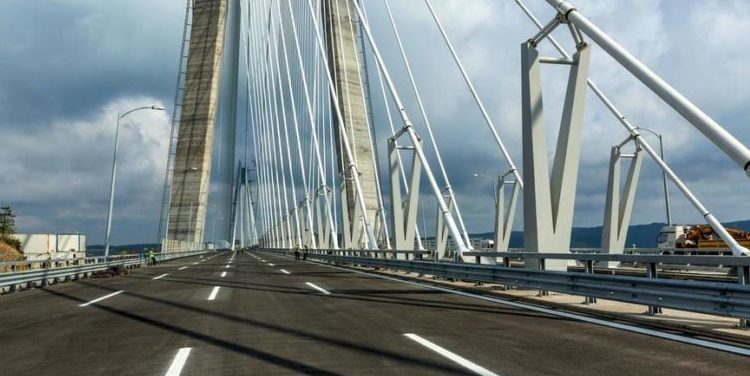

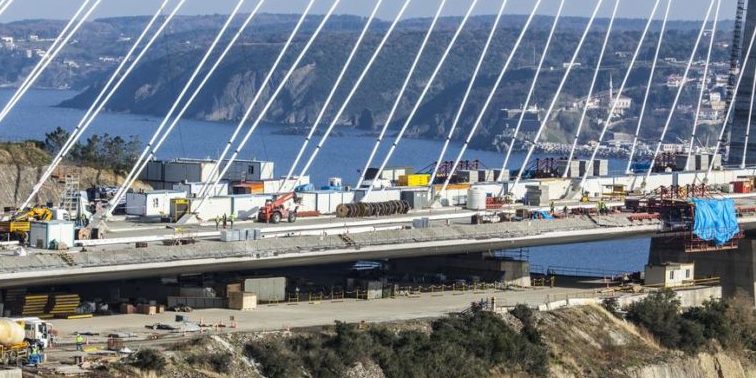

Blick über die noch unmarkierte Fahrbahn auf die Verankerungen der Schrägseile.
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf

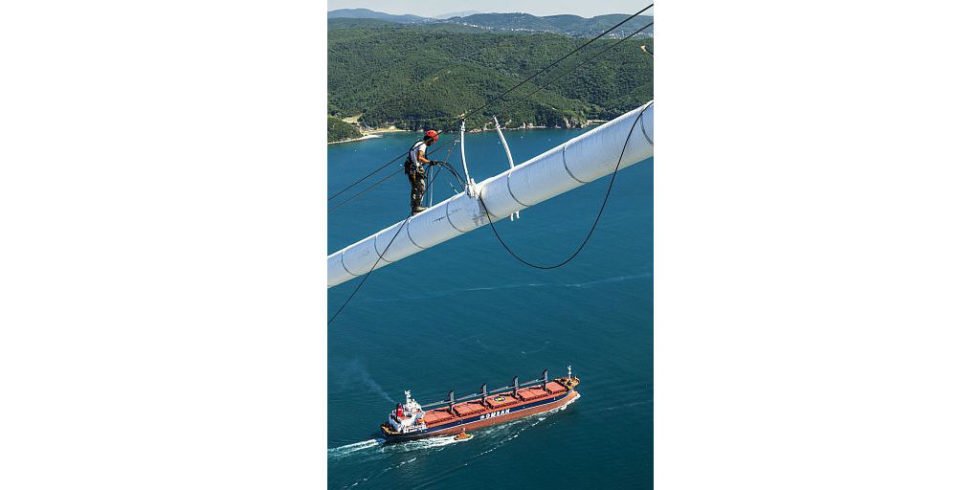

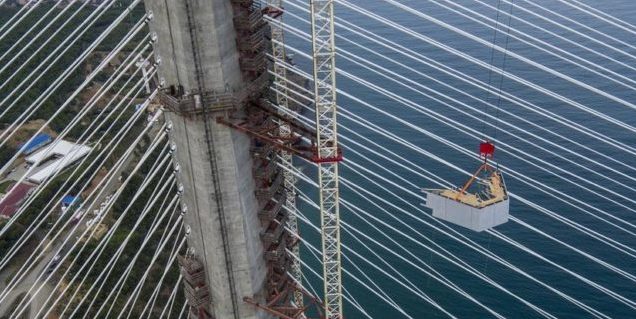

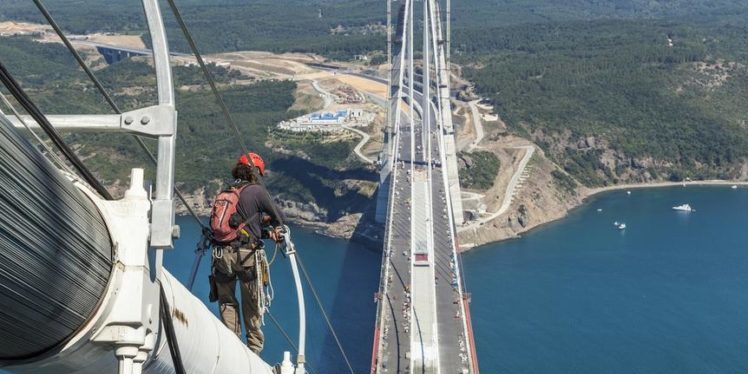

Bei den Arbeiten auf den Schrägseilen muss man absolut schwindelfrei sein.
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf

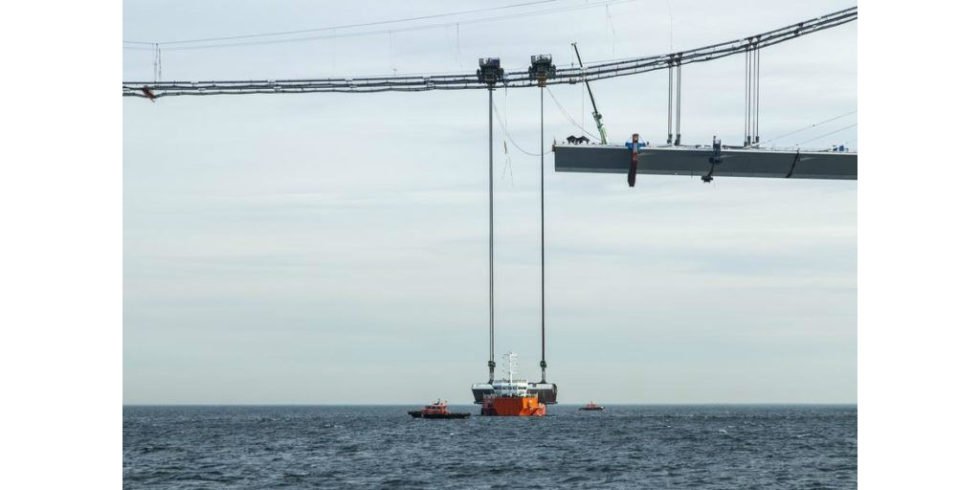

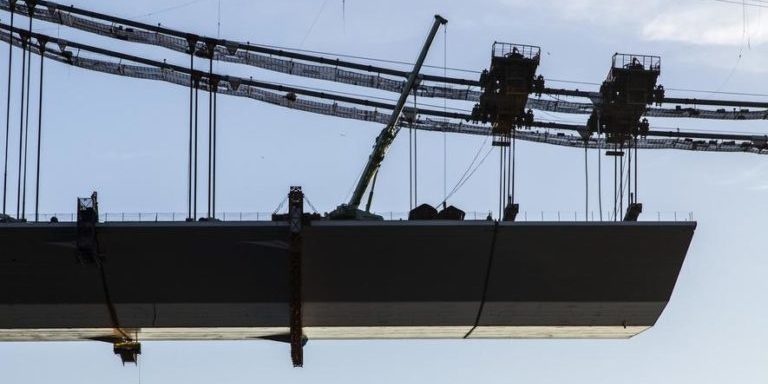

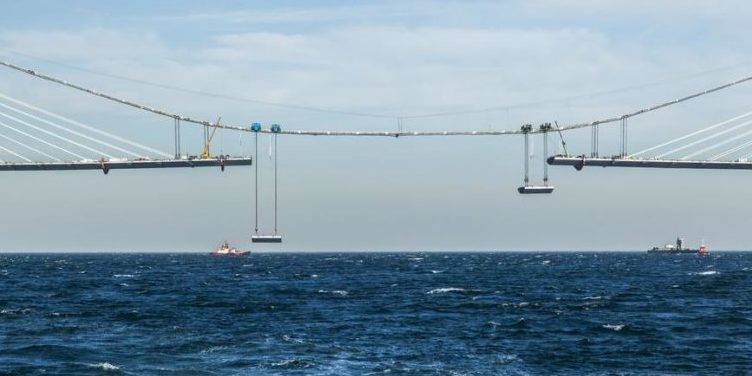

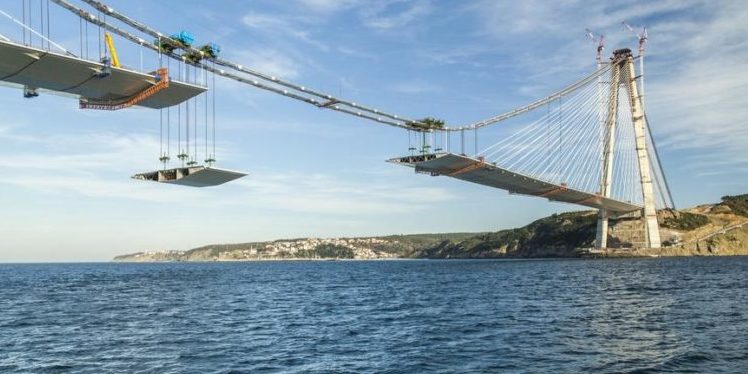

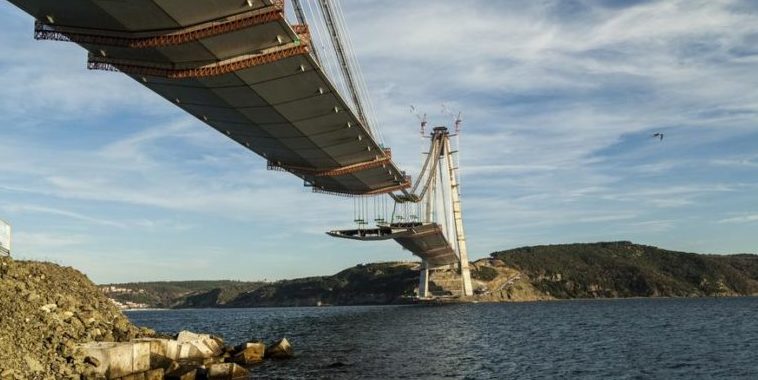

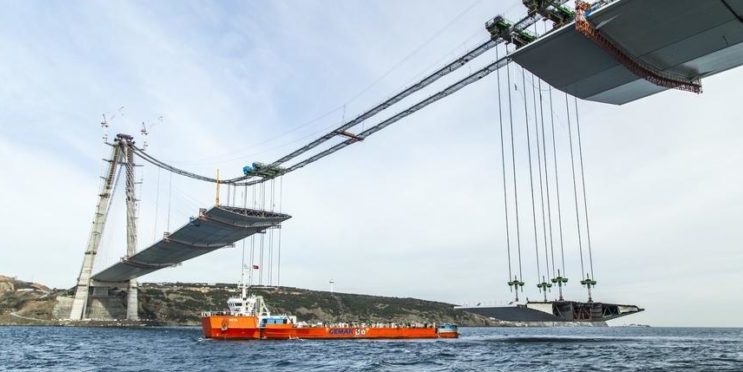

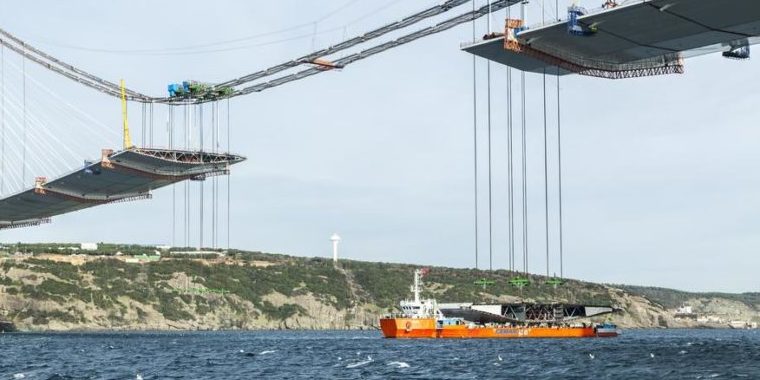

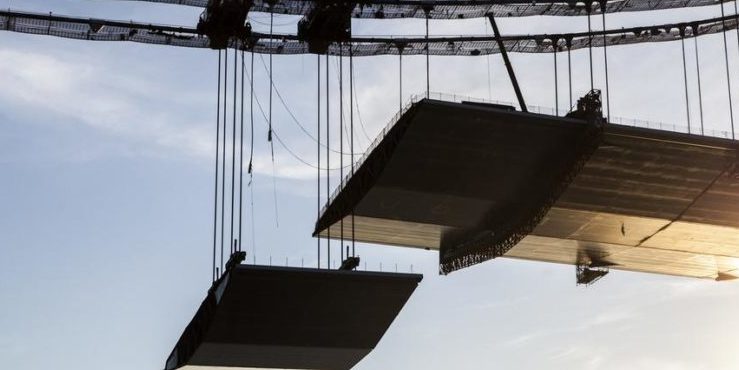

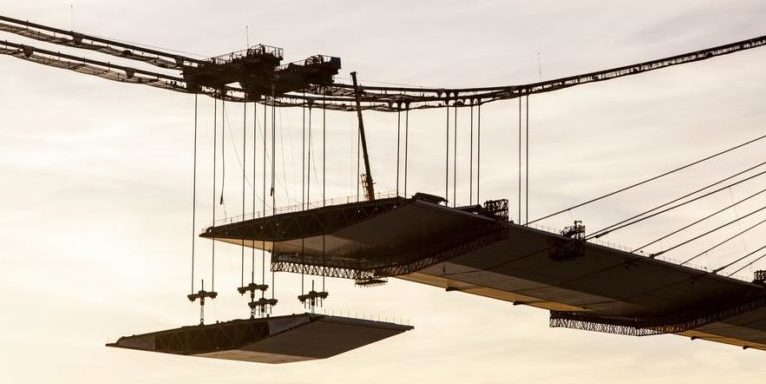

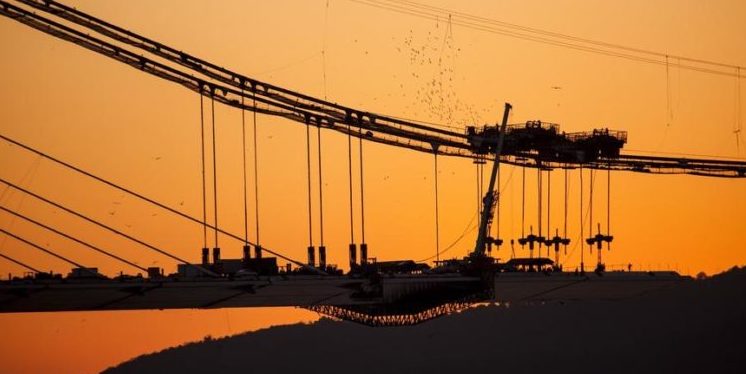

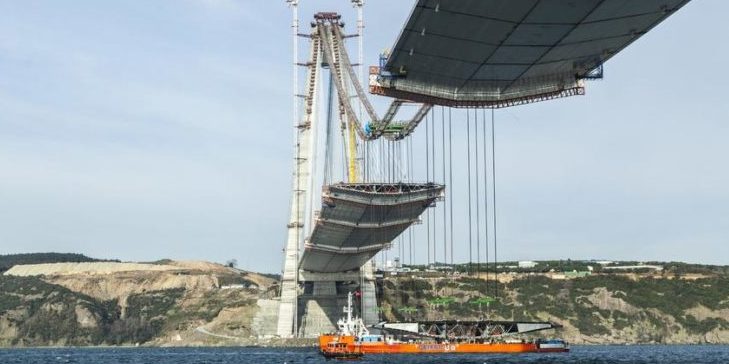

Arbeiten am Mittelstück der dritten Brücke über den Bosporus.
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf

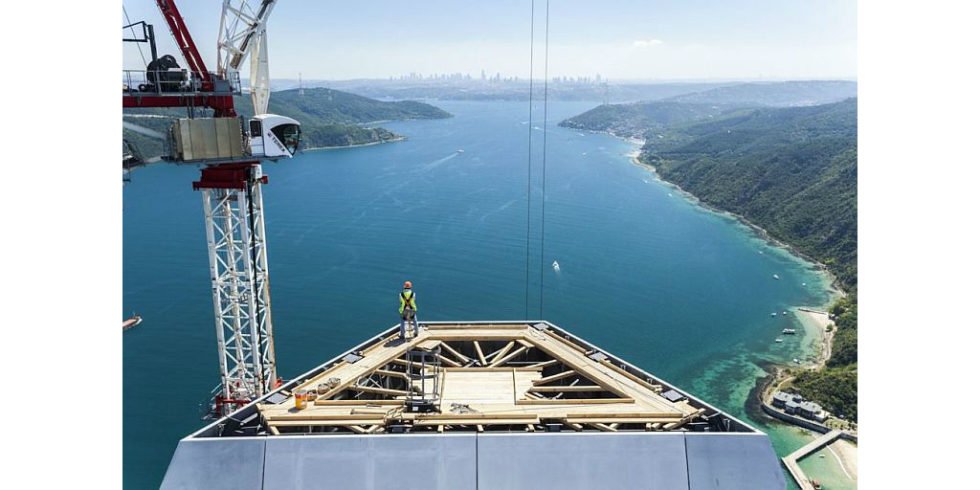

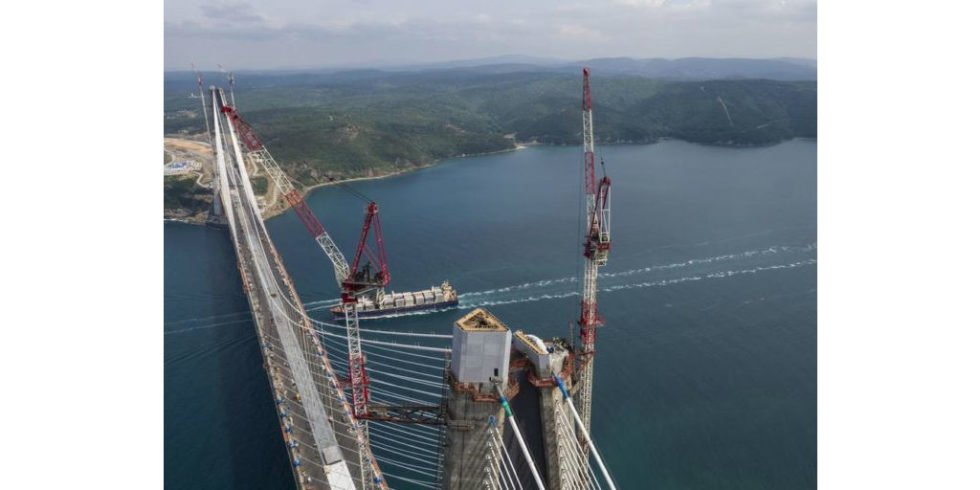

Blick von einem der beiden Brückenpfeiler über die Meerenge des Bosporus nach Instanbul im Hintergrund.
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA
Diese Brücke über den Bosporus stellt Weltrekorde auf
Foto: ICA

Die gerade eingeweihte dritte Brücke über den Bosporus ist ganz nach dem Geschmack des türkischen Präsidenten Recep Tayyip Erdogan. Sie hat die mit 322 m höchsten Pylone der Welt, ist mit 59 m die weltweit breiteste Brücke. Und sie ist eine der wenigen Brücken mit einer einzigen Ebene für den Bahn- und Straßenverkehr.

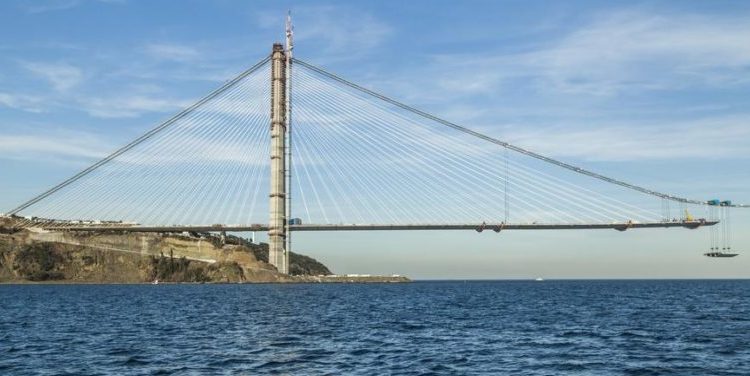

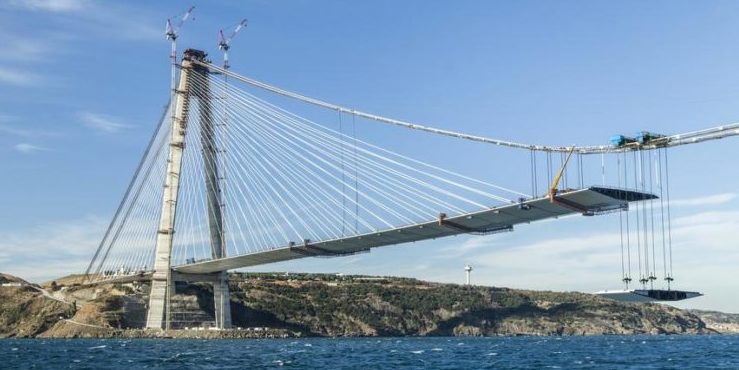

Zudem ist sie mit einer Spannweite von gut 1400 m eine der längsten Hängebrücken der Welt. Wobei Hängebrücke nicht ganz korrekt ist. Sie sieht zwar auf den ersten Blick so aus. Doch in Wirklichkeit hängt nur das mittlere Drittel der Fahrbahn an den gewaltigen Tragseilen. Die übrigen Drittel halten Schrägseile.

Top Stellenangebote

Zur Jobbörse
Airbus-Firmenlogo
Program Certification Engineering (d/m/f) Airbus
Manching Zum Job
INOTEC GmbH-Firmenlogo
Projektleiter (m/w/d) Nahrungsmittelindustrie INOTEC GmbH
Reutlingen Zum Job
Bühler Motor GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) Vorentwicklung - Mechatronische Systeme Bühler Motor GmbH
Nürnberg Zum Job
Dohm Pharmaceutical Engineering-Firmenlogo
Projektingenieur (m/w/d) Verfahrenstechnik, Pharmatechnik Dohm Pharmaceutical Engineering
Mannheim Zum Job
Dohm Pharmaceutical Engineering-Firmenlogo
Prüfingenieure (m/w/d) Dohm Pharmaceutical Engineering
Ulm, Ludwigshafen am Rhein Zum Job
MAXIMATOR GmbH-Firmenlogo
Vertriebsingenieur / Sales Engineer (m/w/d) Schwerpunkt Wasserstofftechnik MAXIMATOR GmbH
Sinsheim Zum Job
Dohm Pharmaceutical Engineering-Firmenlogo
Ingenieur Verfahrenstechnik, Pharmatechnik, Prozesstechnik, TGA, Bauwesen (m/w/d) Dohm Pharmaceutical Engineering
Leverkusen Zum Job
ASK GmbH-Firmenlogo
Ingenieur / Techniker (m/w/d) im Bereich Automatisierung und Steuerungstechnik ASK GmbH
Wolfenbüttel bei Braunschweig Zum Job
RheinEnergie-Firmenlogo
Gruppenleiter Maschinen- und Verfahrenstechnik (m/w/d) RheinEnergie
Köln (Niehl) Zum Job
WACKER-Firmenlogo
Procurement Manager (m/w/d) CSA / Bauleistungen WACKER
Burghausen Zum Job
EUROVIA Verkehrsbau Union GmbH-Firmenlogo
Bauleiter (m/w/d) für den Bereich Straßen- und Tiefbau EUROVIA Verkehrsbau Union GmbH
Berlin, Michendorf Zum Job
Eurovia Verkehrsbau Union GmbH-Firmenlogo
Bauleiter (m/w/d) für den Bereich Asphaltstraßenbau Eurovia Verkehrsbau Union GmbH
Berlin, Michendorf Zum Job
agap2 - HIQ Consulting GmbH-Firmenlogo
Junior Technical Business Manager (m/w/d) agap2 - HIQ Consulting GmbH
Frankfurt am Main, München, Mannheim Zum Job
agap2 - HIQ Consulting GmbH-Firmenlogo
Projektingenieur:in Automatisierungs- & Elektrotechnik agap2 - HIQ Consulting GmbH
Mannheim, Frankfurt oder München Zum Job
DEKRA Automobil GmbH-Firmenlogo
Bausachverständiger Immobilien (m/w/d) DEKRA Automobil GmbH
agap2 - HIQ Consulting GmbH-Firmenlogo
Testingenieur:in Mechatronik & Elektrotechnik agap2 - HIQ Consulting GmbH
Großraum Frankfurt am Main, Mannheim oder München Zum Job
DEKRA Automobil GmbH-Firmenlogo
Experte Digitale Markenführung (m/w/d) DEKRA Automobil GmbH
Stuttgart Zum Job
DEKRA Automobil GmbH-Firmenlogo
SAP & Salesforce Service Manager (m/w/d) DEKRA Automobil GmbH
Stuttgart Zum Job
DEKRA Automobil GmbH-Firmenlogo
Sachverständiger Umweltschutz & Emission (m/w/d) DEKRA Automobil GmbH
Karlsruhe Zum Job
DEKRA Automobil GmbH-Firmenlogo
Fachkraft Arbeitssicherheit & Gesundheit (m/w/d) DEKRA Automobil GmbH
Oberfranken, Oberpfalz Zum Job

Steif und wenig anfällig gegen Wind

Für diese Hybridlösung haben sich die Planer, Jean-François Klein vom Genfer Ingenieurbüro T-ingénierie und der beratende Pariser Brückenbauer Michel Virlogieux, entschieden, um die für den Eisenbahnverkehr nötige Steifheit zu erreichen und sie gegen Erdbeben immun zu machen.

„Eine Hängebrücke ähnlicher Spannweite würde sich horizontal unter Wind um circa sieben bis acht Meter verschieben“, sagt Klein in einem Interview mit der Schweizer Bauzeitung. „Bei uns sind es 1,7 m. In vertikaler Richtung würde sie sich unter Verkehrslast um 9 m durchbiegen. Bei uns sind es 3,2 m.“

Gleise werden später verlegt

Der Verkehr fließt auf jeweils vier Fahrstreifen von Europa nach Asien und umgekehrt. Sie ist Teil der neuen, 260 km langen Nord-Marmara-Autobahn, die den Transitverkehr bewältigen soll, der von den beiden innerstädtischen, völlig überlasteten Bosporusbrücken abgezogen wird.

Die Gleise für eine geplante Hochgeschwindigkeitsbahn werden später verlegt. Die Bahn soll den neuen Flughafen der 15-Milionen-Stadt erschließen, der im Bau ist. Mit einer Kapazität von 150 Millionen wird er der größte der Welt sein.

Ein bisschen deutsche Beteligung

Am Bau der Pylone waren auch deutsche Unternehmen beteiligt. Akçansa, ein 1996 gegründetes Gemeinschaftsunternehmen von HeidelbergCement und der Sabanci Holding, der zweitgrößten Industrie- und Finanzgruppe der Türkei, lieferte den Beton für Pylone und Fahrbahn. Akçansa ist der führende Zement- und Transportbetonhersteller in der Türkei.

Eine besondere Herausforderung war die Verschalung, also die Hülle, in die Abschnitt für Abschnitt Beton gegossen werden musste, bis die Pylone ihre Sollhöhe erreicht hatten. Dafür war Peri zuständig, ein Spezialist aus dem bayrischen Weißenhorn. Er lieferte eine Schalung, die selbstständig an den Pylonen emporkletterte. Da sie sich verjüngen, je höher sie wurden, musste diese Schalung jeweils angepasst werden.

Leicht verspätete Fertigstellung

Eins ist den Baumeistern allerdings nicht gelungen: Die Brücke pünktlich fertigzustellen. Ursprünglich sollte die Sultan-Yavuz-Selim-Brücke am 19. Oktober 2015 eingeweiht werden, dem Tag der Republik. Erdogan machte das Beste aus der Verzögerung. Er verlegte die Eröffnung auf den 26. August, den Jahrestag der Schlacht von Manzikert im Jahr 1071. Mit diesem Sieg über das christliche Byzanz begann das Erstarken der Türkei.

Übrigens fließt der Verkehr zwischen dem europäischen und asiatischen Teil Istanbuls nicht nur über Brücken. Besonders spektakulär ist auch der Marmaray-Tunnel unter dem Meer. Ebenfalls ein technisches Meisterwerk.

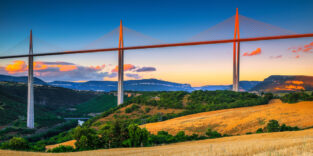

Hier finden Sie die zehn größten Brückenbauwerke der Welt.



Ein Beitrag von:

  • Wolfgang Kempkens

    Wolfgang Kempkens studierte an der RWTH Aachen Elektrotechnik und schloss mit dem Diplom ab. Er arbeitete bei einer Tageszeitung und einem Magazin, ehe er sich als freier Journalist etablierte. Er beschäftigt sich vor allem mit Umwelt-, Energie- und Technikthemen.
