Fahrradantrieb Cyfly 30.08.2017, 13:46 Uhr

Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen

Es sieht sehr komisch aus, dieses Kettenblatt. Es eiert, wenn es sich dreht. Und genau deshalb ist es so effektiv. Ingenieure in Thüringen haben einen Antrieb fürs Fahrrad entwickelt, der die Kraft der Beine deutlich besser überträgt. Die Idee vom besseren Drehmoment geht sogar in Serie.

Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen

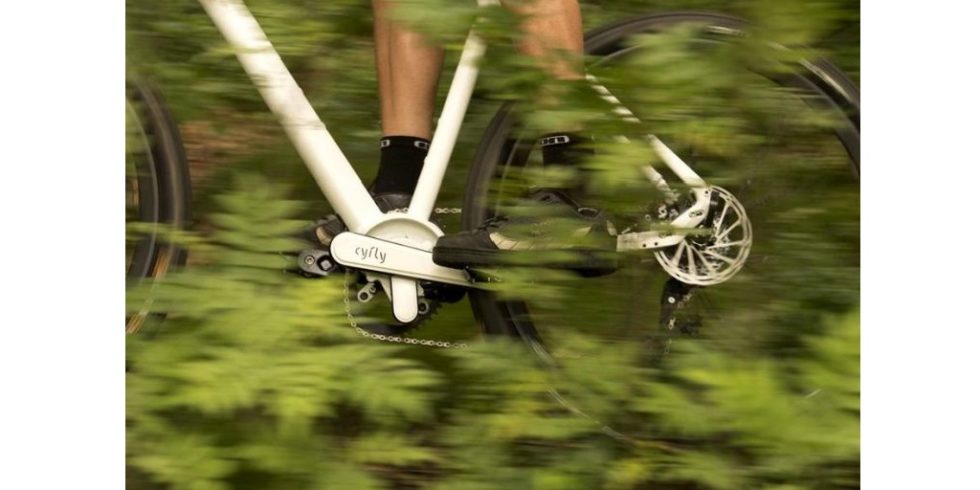

Sieht krumm aus: Mit einem oval verformten Kettenplatt und einer besonderen Kurbeltechnik will Möve Bikes die Kraftübertragung entscheidend verbessern.
Foto: MÖVE BIKES GmbH
Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen
Die Namensgebung ist nicht zufällig – die nordamerikanische Mövenart Franklin zeichnet sich durch ihre besondere Ausdauer auf dem Weg nach Süden aus.
Foto: MÖVE BIKES GmbH
Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen
Deutlich zu sehen: Durch die spezielle Form des Kettenblatts haben die Ingenieure den Bereich vergrößert, in dem das Bein Kraft auf das Kettenblatt ausüben kann.
Foto: MÖVE BIKES GmbH
Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen
Durch das verbesserte Drehmoment verspricht Möve bei gleichem Kraftaufwand im Schnitt eine um 4 km/h höhere Geschwindigkeit.
Foto: MÖVE BIKES GmbH
Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen
Der Kraftaufwand für den Vortrieb soll sich durch das ovale Kettenblatt Cyfly und die besondere Pedaltechnik um etwa 30 % reduzieren.
Foto: MÖVE BIKES GmbH
Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen
Foto: Möve Bikes
Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen
Foto: Möve Bikes
Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen
Foto: Möve Bikes
Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen
Foto: Möve Bikes
Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen
Foto: Möve Bikes
Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen
Foto: Möve Bikes
Dieses ovale Kettenblatt holt ein Drittel mehr Kraft aus den Beinen
Foto: Möve Bikes

Auf der Eurobike in Friedrichshafen hat das 1897 gegründete Thüringer Unternehmen Möve Bikes ein neues, rein mechanisches Antriebssystem vorgestellt, das die Beinkraft über einen erweiterten „Uhrzeigerbereich“ in Vortrieb umwandelt. Auf der Eurobike 2017 präsentiert Möve Bikes nun das MÖVE Franklin – das erste Serienfahrrad mit Cyfly-Antrieb.

Wie dieses innovative System funktioniert?
