Glasfaser-Netzwerke 09.12.2013, 11:03 Uhr

Optische Modulation bringt Höchstgeschwindigkeit

Ein Forscher der Hochschule für Telekommunikation Leipzig hat zusammen mit anderen Wissenschaftlern eine Methode entwickelt, um Daten mit der maximal möglichen Symbolrate in optischen Fasern zu übertragen. Genutzt wird eine Pulsfolge, die sich sehr einfach mit Hilfe eines Frequenzkamms herstellen lässt.

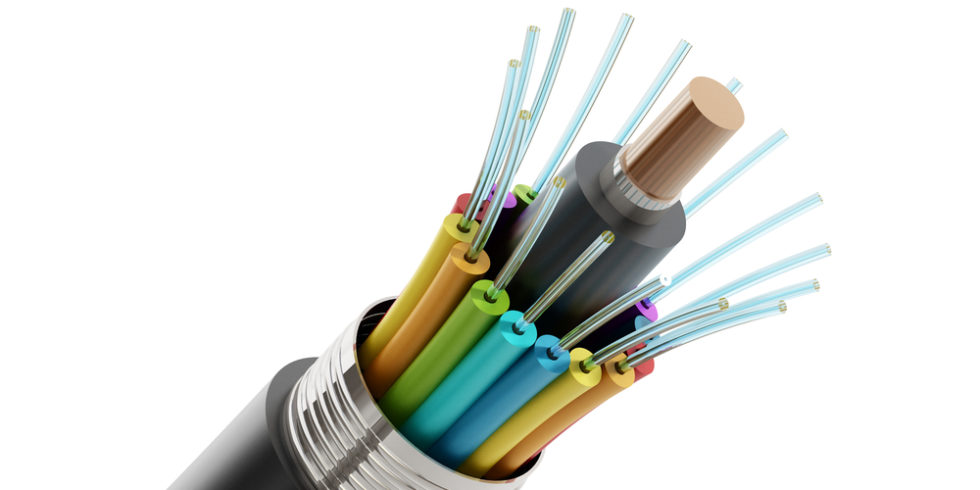

aufgeschnittenes Glasfaserkabel

Leipziger Forscher haben eine Methode entwickelt, um Daten mit der maximal möglichen Symbolrate in optischen Fasern zu übertragen.

Foto: panthermedia.net/destinacigdem

Damit werden die Pulse direkt im optischen Bereich erzeugt und jeder einzelne Kanal des Spektrums der Faser kann für sich ein sehr breites, rechteckförmiges Spektrum mit der maximal möglichen Bandbreite erreichen.

Auf Optischen Fasern basieren sowohl die gesamte moderne Kommunikation als auch das Internet. Alle Internetinhalte von Anfragen an Suchmaschinen und deren Ergebnissen, Filmen und Musik bis hin zu Videotelefonaten und Internettelefonie werden mit Hilfe von Lichtsignalen über das weltweite Glasfasernetz übertragen. Diese Glasfasern haben eine sehr hohe Übertragungskapazität und sind damit bis jetzt noch in der Lage, die riesigen, täglich erzeugten Datenmengen zu transportieren.

Top Stellenangebote

Zur Jobbörse
PFINDER KG-Firmenlogo
Produktentwickler (m/w/d) Zerstörungsfreie Werkstoffprüfung PFINDER KG
Böblingen Zum Job
WTM ENGINEERS GMBH-Firmenlogo
BIM-Modeler (m/w/d) für den Bereich Ingenieurwasserbau WTM ENGINEERS GMBH
Hamburg, Kiel, Rostock Zum Job
Hamamatsu Photonics Deutschland GmbH-Firmenlogo
Master / Diplom in Physik oder Elektrotechnik als Vertriebsingenieur/in für Bereich Analytical (m/w/d) Hamamatsu Photonics Deutschland GmbH
Herrsching am Ammersee Zum Job
Ministerium für Wirtschaft, Verkehr, Arbeit, Technologie und Tourismus-Firmenlogo
Referentin/Referent (m/w/d) im Referat "Straßenbau" Ministerium für Wirtschaft, Verkehr, Arbeit, Technologie und Tourismus
Mercer Stendal GmbH-Firmenlogo
Betriebsingenieur Mechanik (m/w/d) Mercer Stendal GmbH
Arneburg Zum Job
Hamburger Hochbahn AG-Firmenlogo
Techniker / Ingenieur Elektrotechnik Wartung / Instandhaltung (w/m/d) Hamburger Hochbahn AG
Hamburg Zum Job
Städtisches Klinikum Dresden-Firmenlogo
Ingenieur (m/w/d) Technische Gebäudeausrüstung (TGA) Städtisches Klinikum Dresden
Dresden Zum Job
Rohde & Schwarz Österreich GesmbH-Firmenlogo
Softwareentwickler (m/w/d) Embedded Systems Rohde & Schwarz Österreich GesmbH
Singapur, Stuttgart, Berlin, München Zum Job
Carl Zeiss Meditec AG-Firmenlogo
Applikationsingenieur (m/w/x) Carl Zeiss Meditec AG
Carl Zeiss Meditec AG-Firmenlogo
Process Engineer (m/w/x) Carl Zeiss Meditec AG
Carl ZEISS MultiSEM-Firmenlogo
Entwicklungsingenieur Elektronik (m/w/x) Carl ZEISS MultiSEM
Oberkochen Zum Job
Bundesamt für Bauwesen und Raumordnung (BBR)-Firmenlogo
Ingenieurinnen und Ingenieure (w/m/d) in den Fachrichtungen Elektro- bzw. Nachrichtentechnik Bundesamt für Bauwesen und Raumordnung (BBR)
Bundesamt für Bauwesen und Raumordnung (BBR)-Firmenlogo
Ingenieurinnen und Ingenieure (w/m/d) in den Fachrichtungen Versorgungstechnik und Gebäudeautomation Bundesamt für Bauwesen und Raumordnung (BBR)
THOST Projektmanagement GmbH-Firmenlogo
Projektkoordinator*in (m/w/d) Ladeinfrastruktur THOST Projektmanagement GmbH
Freiburg im Breisgau, Stuttgart, Karlsruhe, München, Mannheim Zum Job
GEBHARDT Fördertechnik GmbH-Firmenlogo
Entwicklungsprojektleitung Robotik & Lagerfahrzeuge (m/w/d) GEBHARDT Fördertechnik GmbH
Sinsheim Zum Job
GEBHARDT Fördertechnik GmbH-Firmenlogo
Team Lead Process- & Change-Management engineering department (m/w/d) GEBHARDT Fördertechnik GmbH
Sinsheim Zum Job
Handtmann Systemtechnik GmbH & Co. KG-Firmenlogo
Qualitätsingenieur (m/w/d) Handtmann Systemtechnik GmbH & Co. KG
Biberach/Riss Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Projektingenieur Ingenieurbau (w/m/d) Die Autobahn GmbH des Bundes
München Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieurin oder Bauingenieur Planung (w/m/d) Die Autobahn GmbH des Bundes
Hannover Zum Job
Stadtwerke Aalen GmbH-Firmenlogo
Asset-Management Koordinator*in Stadtwerke Aalen GmbH

Der Bedarf an Bandbreite steigt

Allerdings führen neue Anwendungen wie das hochauflösende und demnächst wahrscheinlich das ultra-hochauflösende Fernsehen on-demand, aber auch Smartphones, Tablets und andere Geräte mit immer höheren Anforderungen an die Bandbreite dazu, dass die Datenrate in den weltweiten Kommunikationsnetzen aktuell um fast 40 Prozent pro Jahr steigt. Die Glasfasernetze haben zwar eine sehr große, aber keine unendliche Kapazität – und der Bedarf an Bandbreite steigt immer weiter an.

Thomas Schneider, Professor der Hochschule für Telekommunikation Leipzig (HfTL), hat während seines Aufenthalts als Gastprofessor in der Schweiz an der EPFL in Lausanne zusammen mit den Arbeitsgruppen von Camille Sophie Brés und Luc Thévenaz eine innovative Methode entwickelt, wie mit relativ wenig Aufwand, die maximal mögliche Symbolrate in optischen Fasern übertragen werden kann. Dies kann zu einer drastischen Steigerung der übertragbaren Datenraten und damit zu einem weiteren, ungehinderten Wachstum des Internets führen.

Datenübertragung mit Licht

Die Lichtsignale, die in den Fasernetzen übertragen werden, sind sozusagen die Arbeitspferde des Internets. Es handelt sich um elektromagnetische Wellen, deren Parameter in Abhängigkeit von der zu übertragenden Information verändert werden. Die Wellenlängen der Lichtsignale in den Glasfasern liegen bei 1550 Nanometern (nm) und damit im nahen Infrarotbereich. Licht, das ein Mensch direkt mit seinen Augen sehen kann, hat dagegen kürzere Wellenlängen zwischen 800 nm (Rot) und 400 nm (Violett).

Die Modulation

Der einfachste Parameter des Lichts, der verändert werden kann, um damit Daten zu übertragen, ist die Amplitude. Man könnte das Licht einfach an- und ausschalten, je nachdem ob eine „1“ oder eine „0“ des digitalen Signals übertragen werden soll. Das ist dann eine sehr einfache Amplitudenmodulation (AM).

Zur  Übertragung höherer Datenraten werden heute aber auch die Phase oder die Frequenz des Lichts zur Übertragung der Information genutzt. Diese Veränderung der Parameter der Welle, in Abhängigkeit von dem zu übertragenden Signal, wird Modulation genannt – in diesem Fall Phasen- (PM) oder Frequenzmodulation (FM).

Eine solche Art der Modulation führt aber auch dazu, dass neue Wellen mit neuen Frequenzen entstehen. Je höher die zu übertragenden Datenraten sind, umso mehr Frequenzen werden dazu benötigt. Die Menge aller Frequenzen, die für das modulierte Signal benötigt werden, wird als Spektrum bezeichnet.

Eine Glas- oder Kunststofffaser kann nur eine bestimmte Menge von Frequenzen und damit nur eine bestimmte maximale Menge an Daten pro Zeiteinheit transportieren. Damit eine Vielzahl an Information gleichzeitig in der Glasfaser übertragen werden kann, wird das gesamte zur Verfügung stehende Spektrum der Faser in einzelne Kanäle aufgeteilt, ähnlich den Fahrspuren auf einer Autobahn. Die maximal mögliche Menge an Information lässt sich transportieren, wenn die Kanäle so dicht wie möglich gepackt werden können. Damit das möglich wird, muss jeder einzelne Kanal ein rechteckförmiges Spektrum ohne Pegelabfall an den Kanalgrenzen aufweisen.

Verbesserung des Spektrums

Ein rechteckförmiges Spektrum bedeutet aber, dass das Signal mit einer Kardinalsinus-Funktion moduliert werden müsste. Die Kardinalsinus-Funktion ist aber unendlich lang ausgedehnt und damit praktisch leider nicht hundertprozentig realisierbar.

Es gab schon mehrere Versuche, solche Pulse zu erzeugen und für die Datenübertragung zu nutzen. Allerdings sind diese meist sehr aufwändig und besitzen entweder kein rechteckförmiges Spektrum, oder sie sind nicht in der Lage, die gesamte Bandbreite der Glasfaser zu füllen.

Thomas Schneider entwickelte in Diskussionen mit Kollegen die entscheidende Idee, an Stelle eines einzelnen Kardinalsinus-Pulses, eine Pulsfolge zu benutzen. Im Gegensatz zum nur theoretisch realisierbaren einzelnen Puls lässt sich diese Pulsfolge sehr einfach mit Hilfe eines Frequenzkamms herstellen. Damit lassen sich die Pulse direkt im optischen Bereich erzeugen und jeder einzelne Kanal kann für sich ein sehr breites, rechteckförmiges Spektrum aufweisen.

Die Realisierung

Es konnte der Nachweis erbracht werden, dass die Pulsfolge dieselben Eigenschaften bei der Datenübertragung aufweist wie die Einzelpulse. Gleichzeitig konnte in ersten Experimenten auch gezeigt werden, dass sich diese Pulse tatsächlich sehr einfach erzeugen lassen und ein fast ideales rechteckförmiges Spektrum haben.

Für eine Realisierung in den existierenden weltweiten Glasfasernetzen müssen für die Umstellung auf das neue Verfahren nur Sender und Empfänger ausgetauscht werden – die Kabel können weiter und dazu noch effizienter genutzt werden. Damit eröffnen die neuen optisch erzeugten Pulse die Möglichkeit, Daten mit der maximal möglichen Geschwindigkeit über optische Fasern zu übertragen.



Ein Beitrag von:

  • Klaus Ahrens

    Klaus Ahrens fühlt sich im Bereich Techniknews Zuhause. Vor allem die Bereiche Programmierung, Wissenschaft und Technik begeistern ihn.
