Karbonwelle überträgt die Kraft 19.07.2018, 12:53 Uhr

Neuer Fahrradantrieb aus Keramik bringt es auf 99 Prozent Effizienz

Ist das der beste Fahrradantrieb der Welt? Das dänische Radsportunternehmen CeramicSpeed hat nach eigenen Angaben den effektivsten Fahrradantrieb der Welt entwickelt. Die Technik kommt ohne Kette aus, besteht aus Keramik und überträgt angeblich 99 Prozent der eingesetzten Energie. Das wäre wirklich rekordverdächtig.

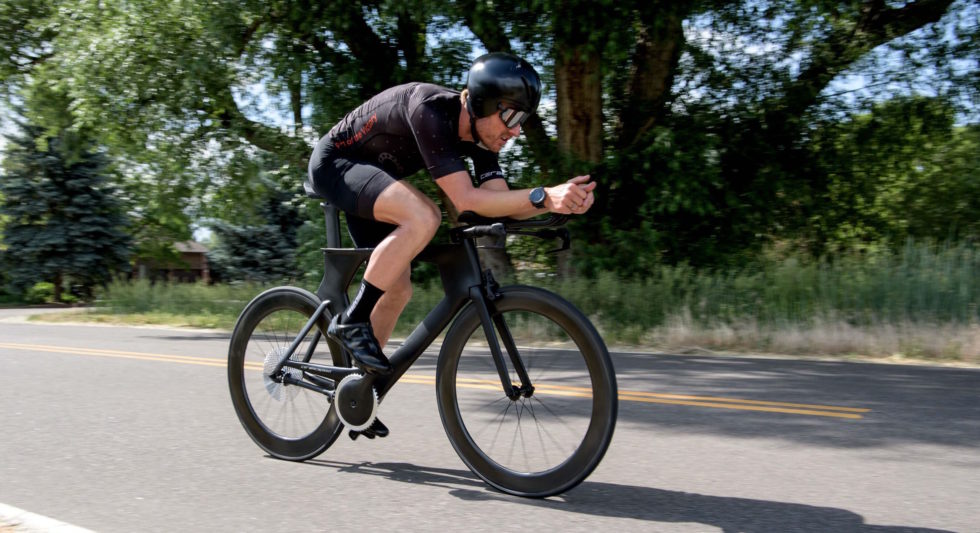

Dänische Ingenieure haben einen Antrieb fürs Fahrrad entwickelt, der 99 Prozent der Kraft überträgt und damit so effizient ist wie keine andere Antriebstechnik fürs Fahrrad.

Foto: CeramicSpeed

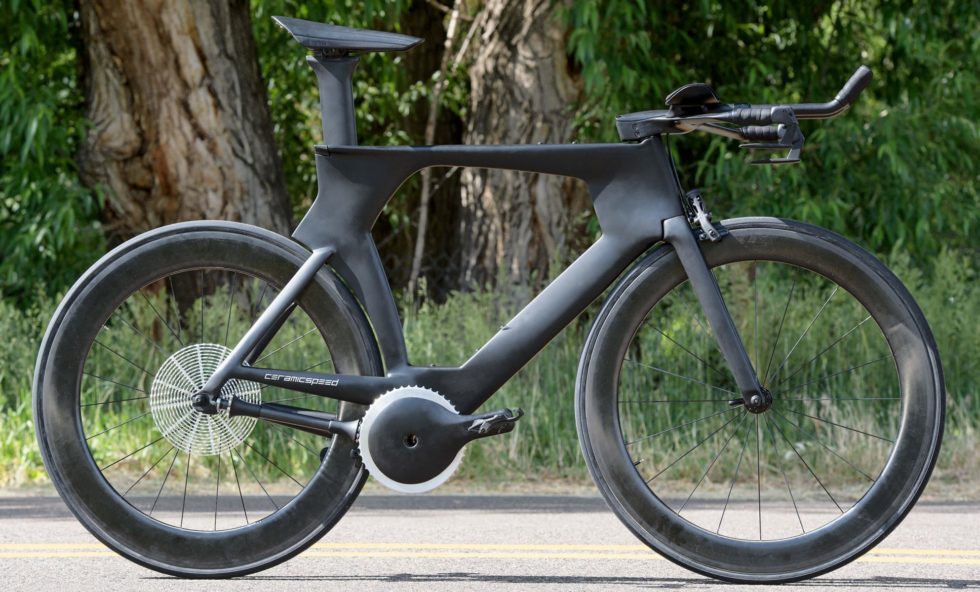

Die Rahmengeometrie muss an den neuen Antrieb angepasst werden. Das hintere Rahmenrohr muss nach oben verlegt werden.

Foto: CeramicSpeed

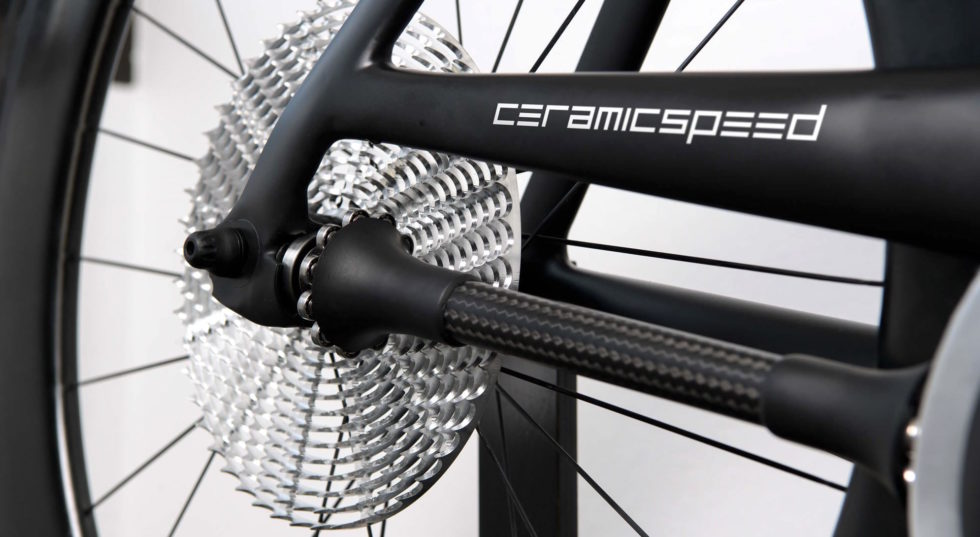

Die Kette haben die Ingenieure durch einen Antriebsschaft aus Karbon ersetzt. An beiden Enden befinden sich Kegel, die jeweils 21 Keramik-Kugellager aufnehmen können. Diese Kugellager greifen in die seitlich aufstehenden Zahnräder aus Karbon an Kurbel und Hinterrad.

Foto: CeramicSpeed

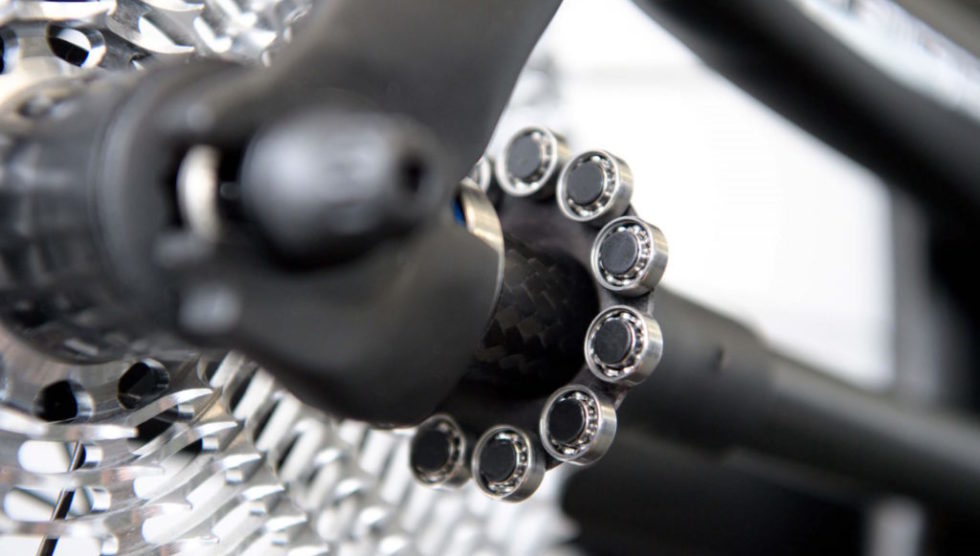

Bei einer Fahrerleistung von 250 Watt generiert der DrivEN-Antrieb 49 Prozent weniger Reibung als der aktuell beste Shimano-Antrieb.

Foto: CeramicSpeed
