Robotik 13.12.2018, 13:00 Uhr

Faltbare Drohne: Erster Schritt zur autonomen Bergung

Wissenschaftler der Universität Zürich haben eine faltbare Drohne entwickelt, die ihre 4 Propellerarme während des Flugs einklappen kann. Die Drohne eignet sich etwa für Rettungseinsätze nach Naturkatastrophen. Sie kann sich so klein machen, dass sie durch enge Spalten und Löcher passt und so Rettungsteams unterstützen kann.

Man sieht mehrere Drohnen, die durch ein Mauerloch fliegen.

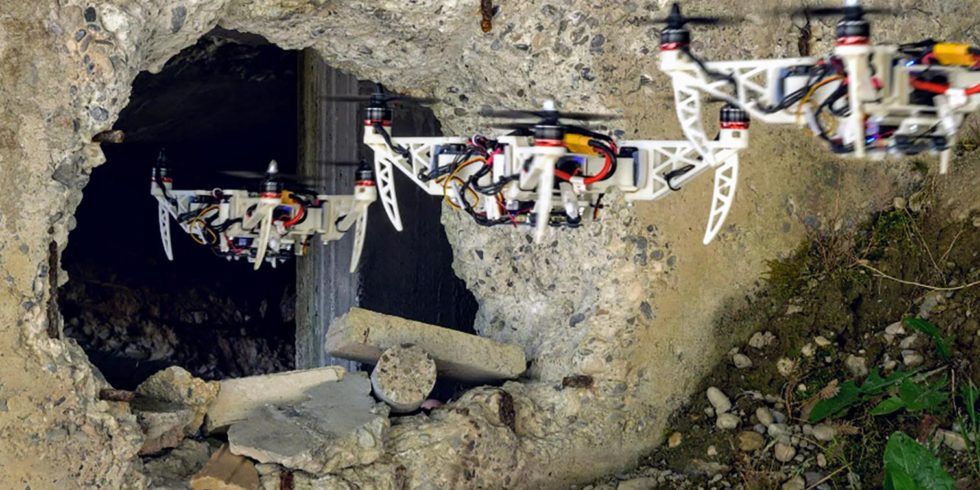

Die neu entwickelte Drohne kann ihre Propellerarme während des Flugs einklappen. So kann sie durch schmale Ritzen oder kleinere Löcher fliegen, die bisher nicht passierbar waren.
Foto: UZH
Drohne streckt alle Arme entlang einer Ache aus

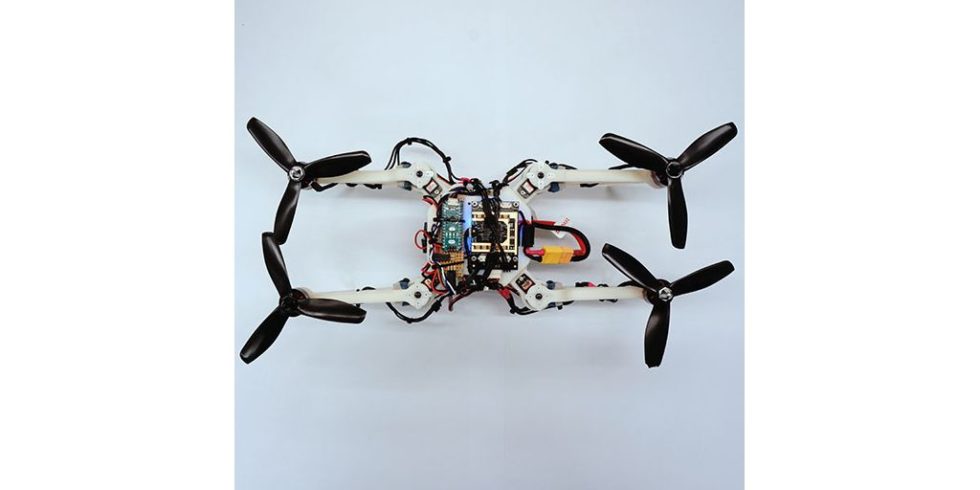

Wenn die Passagen, durch die die Drohne hindurch soll, enger werden, kann sie eine H-Form einnehmen.
Foto: UZH
Drohne mit klein und kompakt mit angewinkelten Armen

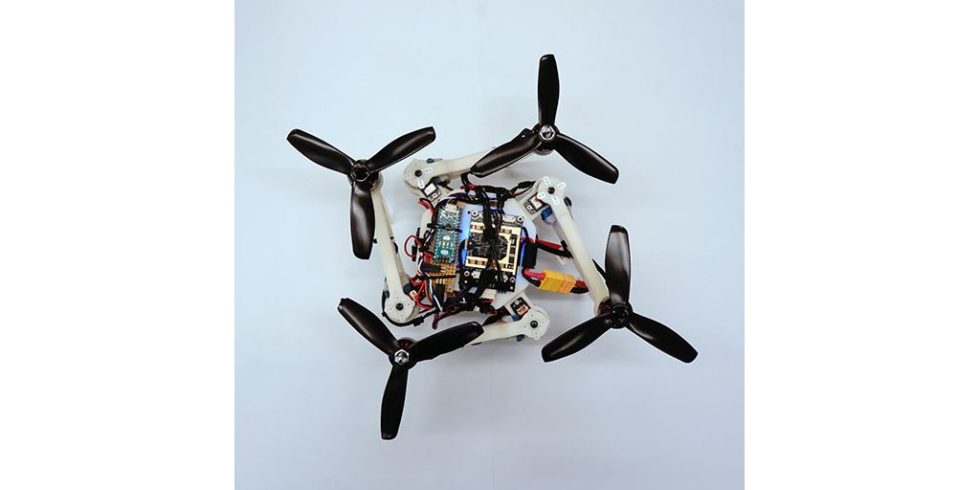

Oder sie faltet sich zusammen, indem sie alle Arme einzieht.
Foto: UZH
Drohne in T-Form

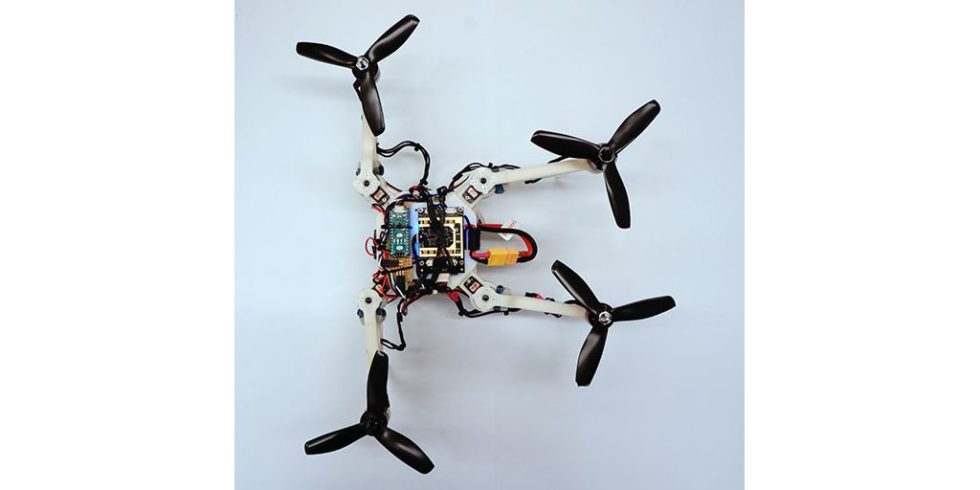

Und auch wenn sie nah an etwas heran soll, das es zu fotografieren gilt, passt sich die Drohne an.
Foto: UZH

Bei Naturkatastrophen wie zum Beispiel einem Erdbeben oder während eines Brandes können kamerabestückte Drohnen Rettungsteams bei ihren Einsätzen unterstützen. Sie können eingeschlossene Personen aufspüren und den Helfern zeigen, ob und falls ja welcher Rettungsweg für sie frei ist. „Normale“ Drohnen bekommen hier Probleme: Sie müssen durch Engpässe, etwa Risse in der Wand, ein halb geöffnetes Fenster oder ein Gitter ins Gebäudeinnere fliegen. Wegen der Größe der Drohnen ist das meistens nicht möglich.

Faltbare Drohne nach dem Vorbild von Vögeln

Wissenschaftler der Robotics and Perception Group an der Universität Zürich und des Laboratory of Intelligent Systems an der École polytechnique fédérale de Lausanne (EPFL) haben deswegen eine neue faltbare Drohne entwickelt. Beide gehören zum Nationalen Forschungsschwerpunkt (NFS) Robotik, das vom Schweizerischen Nationalfonds finanziert wird.
