Digitale Bautechniken 28.02.2019, 07:01 Uhr

Hausbau mit Robotern und 3-D-Druckern

Forscher der ETH Zürich haben zusammen mit Industriepartnern ein ehrgeiziges Projekt umgesetzt und digitale Bautechniken in die Praxis übertragen. Ihr DFAB House wird jetzt eröffnet.

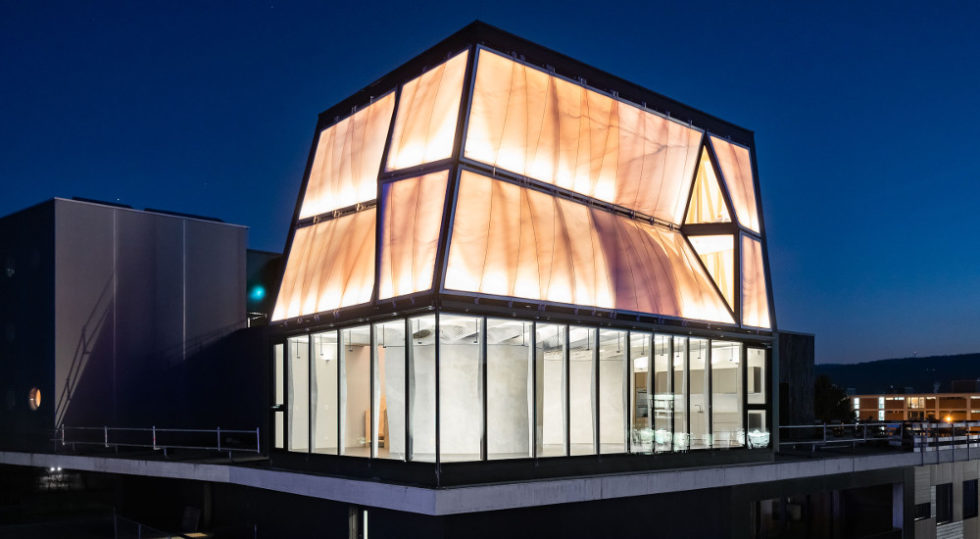

Das DFAB House sieht futuristisch aus. Dabei ist heute gar nicht mehr erkennbar, dass es auf ganz besondere Weise entstanden ist – in erster Linie durch digitale Bauchtechniken.
Foto: Roman Keller

Das DFAB House sieht futuristisch aus. Dabei ist heute gar nicht mehr erkennbar, dass es auf ganz besondere Weise entstanden ist – in erster Linie durch digitale Bauchtechniken.

Foto: Roman Keller

Durch digitale Technologien könnte das Bauen nachhaltiger und effizienter werden. Das sind gute Aussichten für Architekten, die auf manch eine innovative Idee aus Kostengründen verzichten müssen. In der Praxis werden Möglichkeiten zur digitalen Fabrikation bisher allerdings noch wenig genutzt. Die Eidgenössische Technische Hochschule Zürich möchte das ändern und hat ein Referenzprojekt umgesetzt: Das DFAB House. DFAB steht für digitale Fabrication, denn das Haus wurde überwiegend mit digitalen Verfahren entworfen, geplant und gebaut. Nach Angaben der Wissenschaftler ist es das erste Mal überhaupt, dass dieser Ansatz gelungen ist.

Digitale Fertigung – Bauroboter im Praxistest

Das Schweizer Wohnhaus hat drei Stockwerke und thront auf der obersten Plattform von NEST. Dabei handelt es sich um ein Forschungs- und Innovationsgebäude der Eidgenössischen Materialprüfungs- und Forschungsanstalt (Empa) und der Eidgenössischen Anstalt für Wasserversorgung, Abwasserreinigung und Gewässerschutz (Eawag), die beide zur ETH gehören. Forschende können hier zusammen mit Industriepartnern neue Bau- und Energietechnologien unter realen Bedingungen testen. NEST ist so gestaltet, dass an den zentralen Gebäudekern neue Module, sogenannte Units, andocken können. Für viele der Technologien, die für das DFAB House verwendet wurden, war es der erste Praxistest:
