Drei-Schluchten-Damm 04.10.2016, 06:49 Uhr

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

Das größte Wasserkraftwerk der Erde am gigantischen Drei-Schluchten-Damm des Jangtse-Flusses in China hat einen weiteren Superlativ: Im neuen Schiffshebewerk bewältigen Passagierschiffe einen Höhenunterschied von 113 m im größten Hebelift der Welt. An der Entwicklung waren deutsche Ingenieur-Unternehmen maßgeblich beteiligt.

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

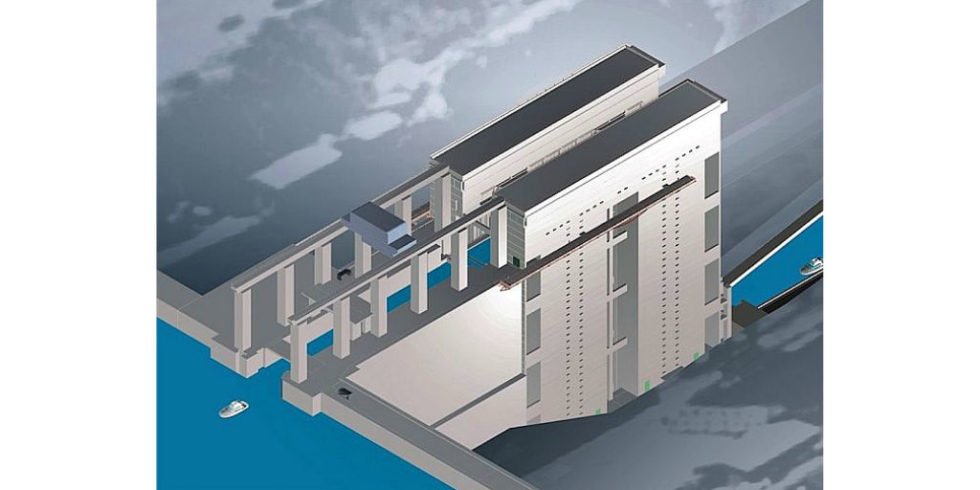

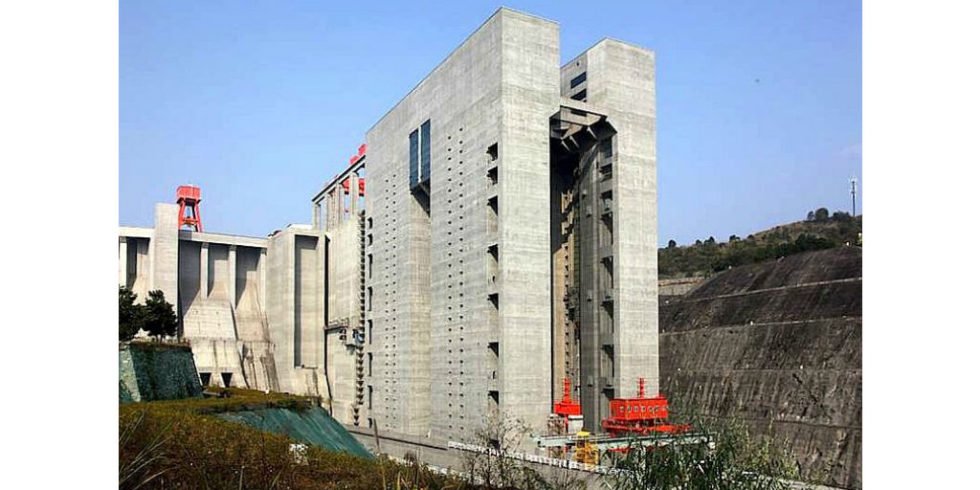

Das größte Schiffshebewerk der Welt: 113 m überwinden Schiffe in diesem Aufzug am Drei-Schluchten-Damm des Jangte in China. Auch wenn man das dem Bauwerk auf diesem Bild nicht ansieht: Es ist mit insgesamt 217 m deutlich höher als der Kölner Dom.

Foto: CTG

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

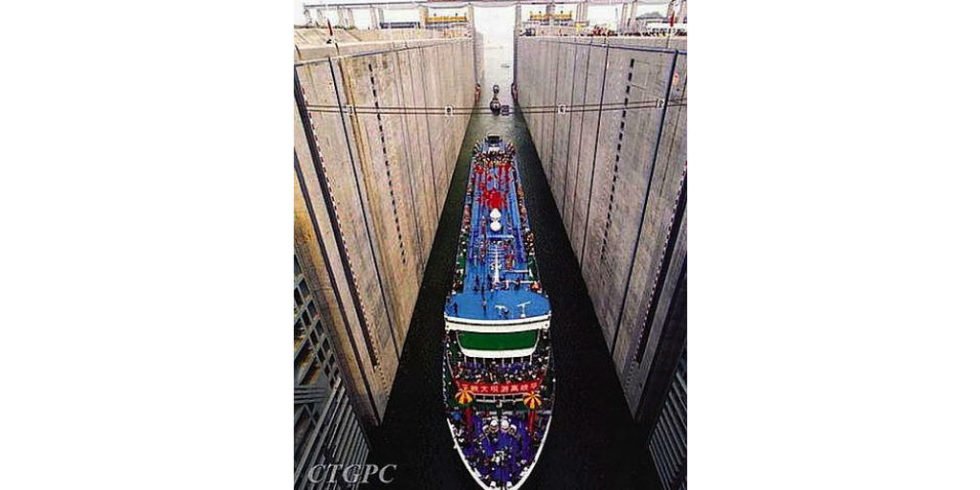

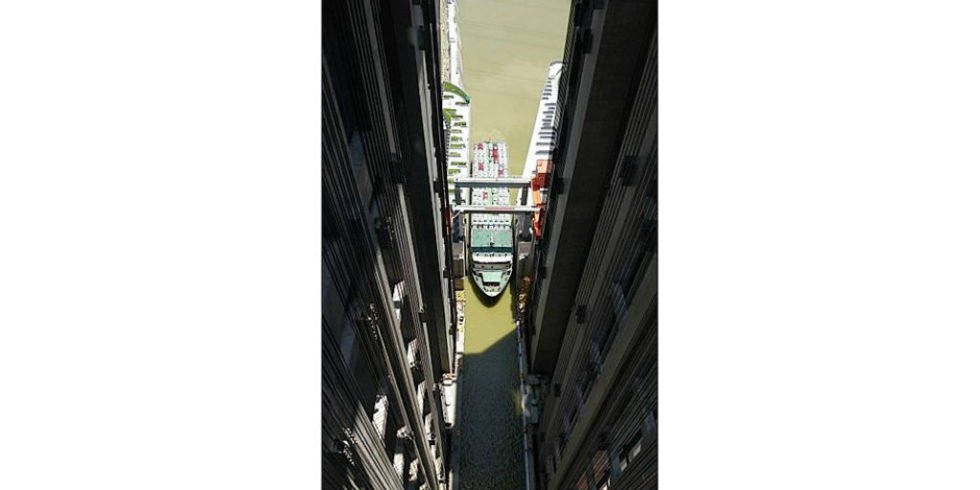

Blick in die Tiefe: 113 m werden die Schiffe am Damm des Jangtse nach oben oder unten gehievt. Kein anderes Schiffshebewerk auf der Welt überwindet eine so große Höhe in einem Schritt.

Foto: CTG

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

Foto: Krebs + Kiefer

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

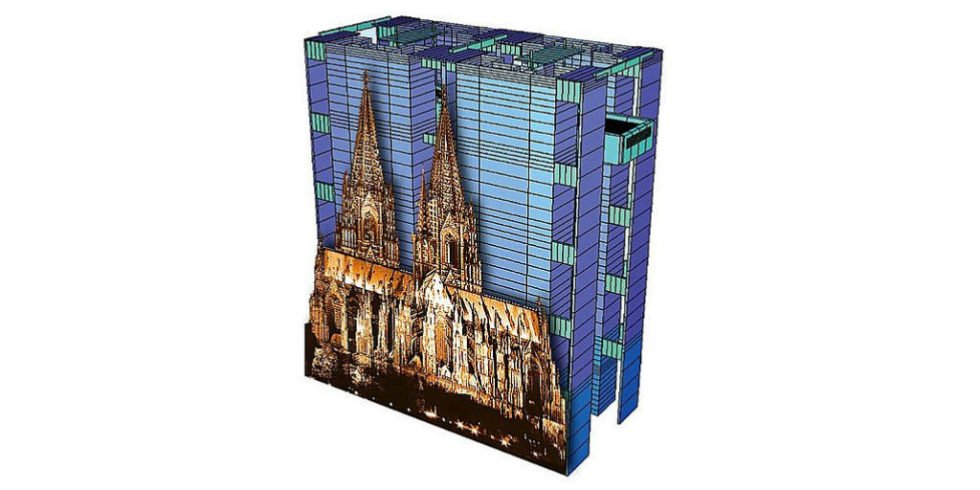

Die Höhendifferenzen sind enorm: Das gesamte Schiffshebewerk hat eine Höhe von 217 m und ist damit genau 60 m höher als der Kölner Dom.

Foto: Krebs + Kiefer

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

Foto: Krebs + Kiefer

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

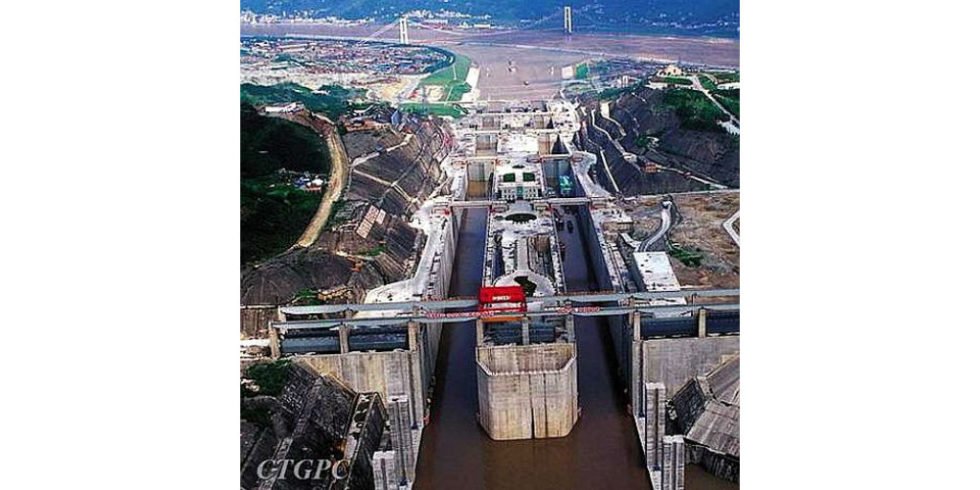

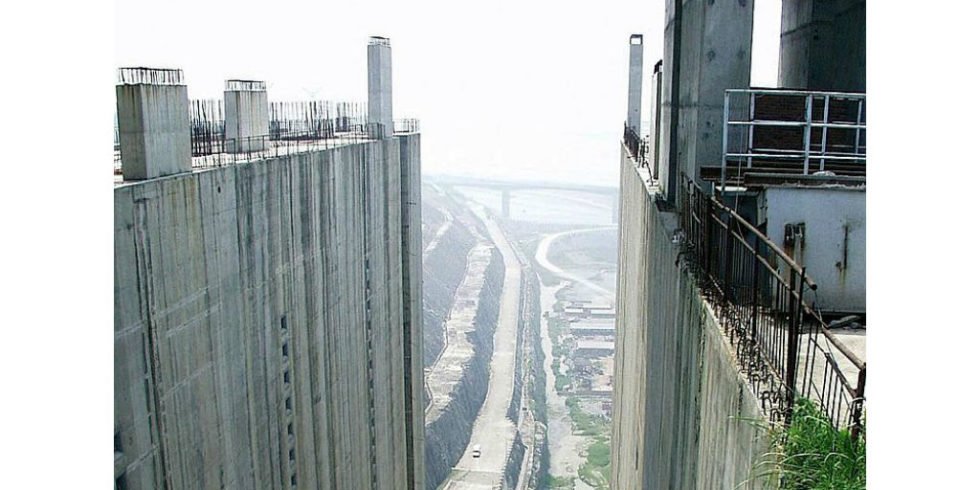

Dieser Blick noch in der Bauphase des Schiffshebewerkes zeigt die enorme Höhedifferenz, die die Schiffe mit dem Lift überwinden.

Foto: Krebs + Kiefer

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

Foto: CTG

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

Foto: CTG

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

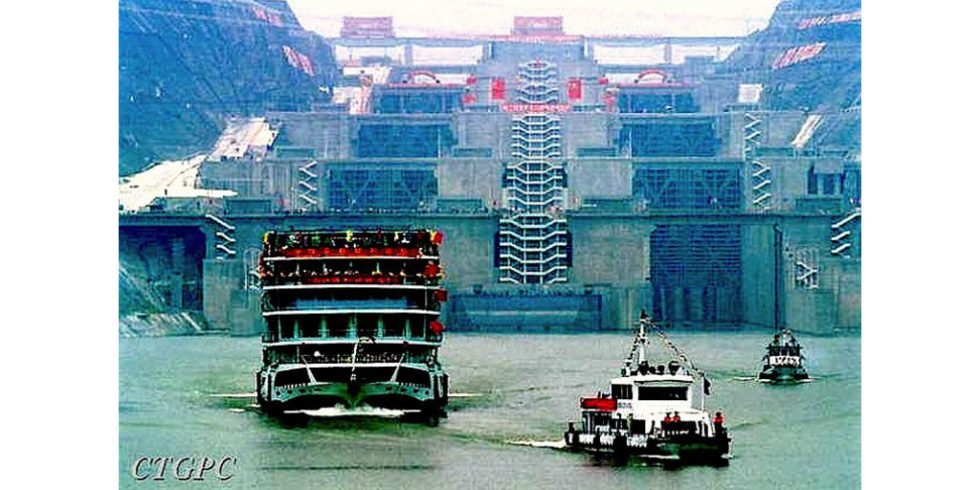

Die Höhendifferenz von 113 m können Schiffe auch über eine Treppe aus fünf Schleusen überwinden. Die Fahrt durch die Schleusen dauert drei vier Stunden.

Foto: CTG

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

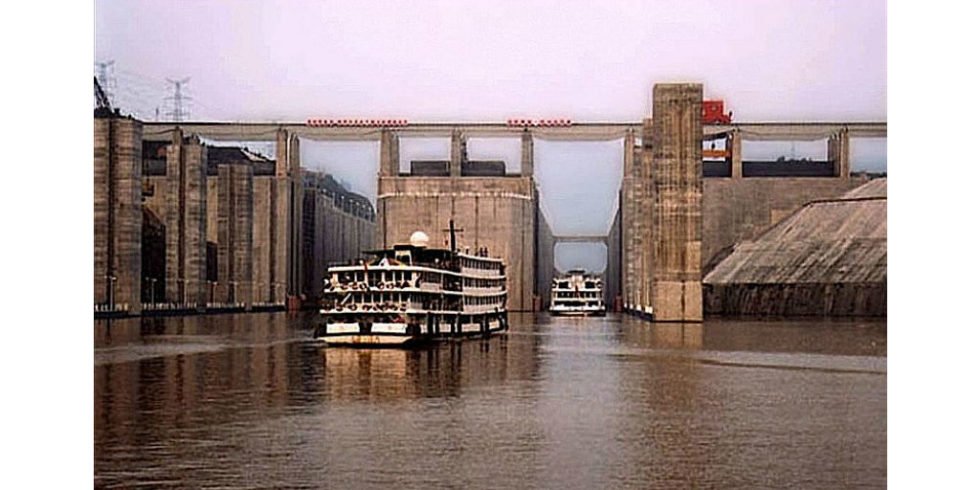

Blick auf die obere Schleusenzufahrt der Schleusentreppe am Jangtse-Damm.

Foto: Krebs + Kiefer

Weltgrößtes Schiffshebewerk geht am Jangtse in China in Betrieb

Foto: Krebs + Kiefer

Top Stellenangebote

Zur Jobbörse
AVISTA OIL Deutschland GmbH-Firmenlogo
Projektingenieur (m/w/d) im Anlagenbau AVISTA OIL Deutschland GmbH
Hannover Zum Job
JUMO GmbH & Co. KG-Firmenlogo
Strategischer Einkäufer im Bereich Mechanik (m/w/d) JUMO GmbH & Co. KG
GSI - Gesellschaft für Schweißtechnik International mbH Niederlassung SLV München-Firmenlogo
Diplom-Ingenieur / Master / Bachelor (m/w/divers) GSI - Gesellschaft für Schweißtechnik International mbH Niederlassung SLV München
Würzburg (Home-Office) Zum Job
Wacker Chemie AG-Firmenlogo
Betreuungsingenieur OT-Sicherheit (w/m/d) Wacker Chemie AG
Burghausen Zum Job
PFEIFER DRAKO Drahtseilwerk GmbH-Firmenlogo
HSE-Manager (m/w/d) am Standort Mülheim, Division Ropes & Services PFEIFER DRAKO Drahtseilwerk GmbH
Mülheim an der Ruhr Zum Job
PFEIFER DRAKO Drahtseilwerk GmbH-Firmenlogo
Produktionsleiter (m/w/d) am Standort Mülheim, Division Ropes & Services PFEIFER DRAKO Drahtseilwerk GmbH
Mülheim an der Ruhr Zum Job
BORSIG ZM Compression GmbH-Firmenlogo
Mechatroniker (m/w/d) Prüffeld und Montage BORSIG ZM Compression GmbH
Meerane Zum Job
thyssenkrupp nucera-Firmenlogo
Verfahrensingenieur/Process Engineer Elektrolysetechnologien (m/w/divers) thyssenkrupp nucera
Dortmund Zum Job
thyssenkrupp Bilstein GmbH-Firmenlogo
Software Engineer - Automotive (m/w/divers) thyssenkrupp Bilstein GmbH
Ennepetal Zum Job
SRAM Deutschland GmbH-Firmenlogo
Design Engineer (m/f/d) SRAM Deutschland GmbH
Schweinfurt Zum Job
thyssenkrupp Steel Europe AG-Firmenlogo
Werkstudent:in im Bereich "Grüne Transformation" (m/w/d) thyssenkrupp Steel Europe AG
Duisburg Zum Job
Bertrandt Technologie GmbH Mönsheim-Firmenlogo
Bauteilverantwortlicher - Lichtelektronik im Sportwagen (m/w/d) Bertrandt Technologie GmbH Mönsheim
Mönsheim Zum Job
Evangelische Kliniken Rheinland gGmbH-Firmenlogo
Bauleiter:in (m/w/d) im Gesundheitswesen Evangelische Kliniken Rheinland gGmbH
Bergisch Gladbach Zum Job
Energie-Wende-Garching GmbH & Co. KG-Firmenlogo
Technischer Leiter (m/w/d) Energie-Wende-Garching GmbH & Co. KG
Garching Zum Job
RATISBONA Handelsimmobilien-Firmenlogo
Bauzeichner im Hochbau (m/w/d) RATISBONA Handelsimmobilien
Regensburg Zum Job
RATISBONA Handelsimmobilien-Firmenlogo
Bauleiter für Handelsimmobilien (m/w/d) RATISBONA Handelsimmobilien
Bertrandt Technologie GmbH Mönsheim-Firmenlogo
Ingenieur - Lichtelektronik im Sportwagen (m/w/d) Bertrandt Technologie GmbH Mönsheim
Mönsheim Zum Job
HBC Hochschule Biberach-Firmenlogo
W2-Vertretungsprofessur (m/w/d) HBC Hochschule Biberach
Biberach an der Riß Zum Job
RATISBONA Handelsimmobilien-Firmenlogo
Bauingenieur für unsere Tiefbauplanung (LPH 1-5) (m/w/d) RATISBONA Handelsimmobilien
Regensburg Zum Job
NORD-MICRO GmbH & Co. OHG-Firmenlogo
Ingenieur Elektrotechnik (m/w/d) Leiterplattenlayout / Baugruppenkonstruktion NORD-MICRO GmbH & Co. OHG
Frankfurt am Main Zum Job

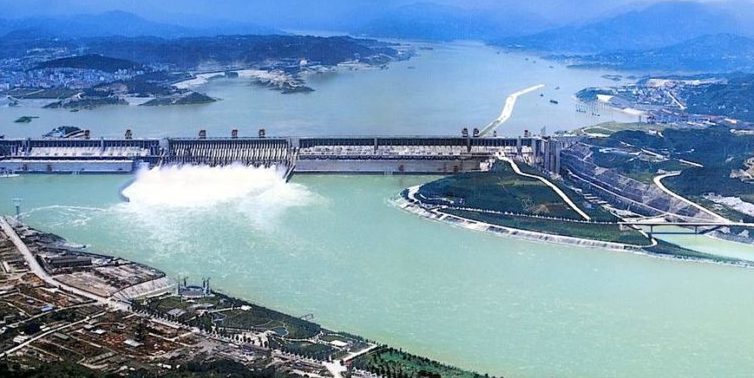

Das chinesische Mammutprojekt, vor 22 Jahren in der Drei-Schluchten-Region am Jangtse in Zentralchina begonnen, ist seit kurzem vollendet. Der letzte Teil der 2,3 km langen Stauanlage, zu der bisher schon ein 18-GW-Wasserkraftwerk und eine Schleusenanlage gehören, hat den offiziellen Probebetrieb aufgenommen. Damit ist das weltgrößte Schiffshebewerk in Betrieb gegangen und wird sicherlich besonders für die Schiffspassagiere, die in diesem gigantischen Lift die Talsperre überwinden, zur Attraktion werden.

Schiffe überwinden Höhenunterschied in 40 Minuten

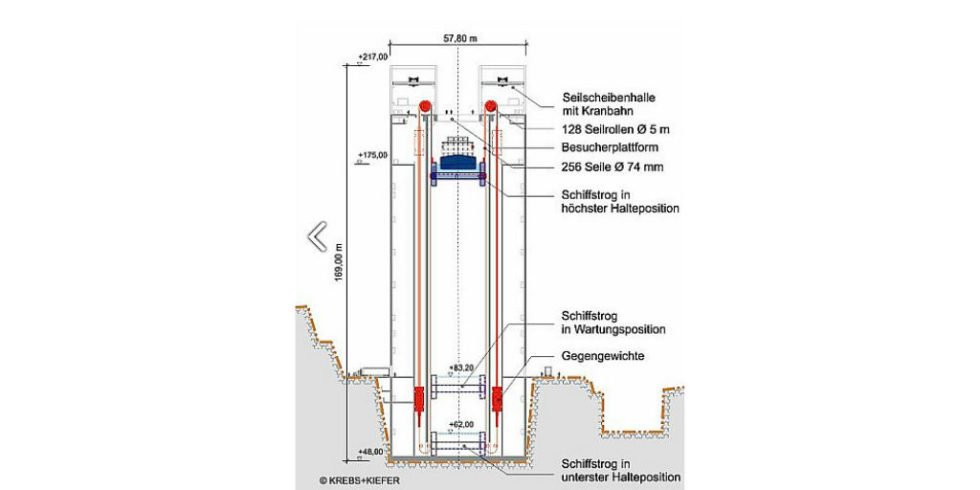

Die Schiffskammer des Hebewerkes hat ein 120 m langes, 18 m breites und 3,5 m tiefes Wasserbecken. Die Kammer, ihre Mechanik und das Wasser wiegen insgesamt 15.500 t, die Hubhöhe beträgt 113 m. Insgesamt werden im derzeit weltweit größten Schiffshebewerk 33.000 t Masse bewegt.

Auch die benachbarte Schleusentreppe mit zwei Einheiten aus jeweils fünf Schleusen, die bereits 2003 in Betrieb ging, ist die größte der Welt. Das neue Hebewerk, das wie alle modernen Anlagen dieser Art Gegengewichte nutzt, um das Gewicht des Troges und des Schiffes auszugleichen, ist eine Ergänzung hierzu.

Es wird hauptsächlich kleine und mittelgroße Passagierschiffe mit bis zu 3.000 t Verdrängung befördern. Während die Frachtschiffe in der Schleuse drei bis vier Stunden brauchen, um den Höhenunterschied zu bewältigen, dauert die Aufzugfahrt im neuen Lift für Passagierschiffe insgesamt rund 40 Minuten, davon Nettofahrzeit 22 Minuten.

Schiffshebewerk Niederfinow mit 37 m Hubhöhe

Zur Entwicklung des neuen Schiffshebewerkes und den damit zusammenhängenden technischen Herausforderungen hatte sich der Bauherr, die China Three Gorges Corporation (CTG) 2004 mit deutschen Ingenieurbüros in einer Arbeitsgemeinschaft zusammengetan. Beteiligt waren in den folgenden Jahren Lahmeyer International und Krebs + Kiefer International sowie die Bundesanstalt für Wasserbau mit einer Machbarkeitsstudie.

Beide Unternehmen hatten bereits Erfahrungen im Bau von Schiffshebewerken – wenn auch nicht in dieser Größenordnung. Sie hatten die technischen Grundlagen und die Planung für das Schiffshebewerk Niederfinow Nord im Oder-Havel-Kanal entwickelt.

Das neue Schiffshebewerk wird derzeit gebaut und soll die kleinere benachbarte Anlage, die es dort schon seit 1934 gibt, spätestens ab 2025 ersetzen. Hier wird allerdings nur ein vergleichsweise geringer Höhenunterschied von 37 m überwunden.

Jangte-Talsperre liegt in seismisch aktiver Zone

In China kam außerdem, neben der extremen Hubhöhe und Trogabmessungen, noch eine weitere Herausforderung hinzu. Weil das gesamte Projekt in einer seismisch aktiven Zone liegt, mussten Erdbebenmessungen durchgeführt werden. Nach der chinesischen Norm für Wasserbauwerke musste die neue Hebeanlage ein Erdbeben der Stufe VI (stark) auf der zwölfteiligen Mercalliskala aushalten können.

Längst warnen Forscher, dass so riesige Stauseen wie die 600 km lange Drei-Schluchten-Talsperre mit so großen Kräften auf den Untergrund drücken, dass sie sogar selbst Erdbeben auslösen können.

Neben der reinen Belastung aus den bewegten Massen bei einem Beben müssen bei den Berechnungen auch die Wellen, die im Trog entstehen, berücksichtigt werden. Gebaut wurde die Anlage schließlich von 2008 bis 2013 von chinesischen Firmen. Die ersten Inbetriebnahmetests waren im Juli 2016 abgeschlossen worden.
