„Das Potenzial der BIM-Methode wird unterschätzt“

BIM soll Qualität-, Kosten- und Terminrisiken im Bauwesen reduzieren, doch es tut sich schwer, Fuß zu fassen. Im April startet das VDI Wissensforum deshalb ein neues Weiterbildungsangebot, den Zertifikatslehrgang „Fachingenieur BIM VDI“. Wir haben mit dem Lehrgangsleiter gesprochen.

Mann zeigt auf virtuelles Hausmodell. Schmuckbild zum BIM-Lehrgang des VDI Wissensforums

Foto: panthermedia.net/Gorodenkoff

Die Anforderungen an Gebäude steigen. Zugleich wird die Computertechnologie leistungsfähiger. Für sämtliche Aufgaben und Leistungsphasen eröffnet die digitale Planung, wie sie das Building Information Modeling (BIM) erlaubt, deshalb Chancen. Die Methode basiert auf einem objektorientierten 3D-Modell, auf das sämtliche Planungs- und Baupartner Zugriff haben. BIM bildet hier erforderliche Verfahren und Prozesse digital ab und kann so dazu beitragen, Qualitäts-, Kosten- und Terminrisiken zu reduzieren. Ziel ist, eine baubegleitende Planung zu vermeiden. Daher der Grundsatz: „Erst virtuell, dann real bauen“.

Über die Möglichkeiten des BIM und die Herausforderungen für Unternehmen und Planer, haben wir mit Christian Fieberg, Professor an der Westfälischen Hochschule Gelsenkirchen und fachlicher Leiter des VDI-Lehrgangs „Fachingenieur BIM VDI“, gesprochen.

Top Stellenangebote

Zur Jobbörse
Jürgens Maschinenbau GmbH & Co. KG-Firmenlogo
Technischer Redakteur (m/w/d) / Technische Dokumentation Jürgens Maschinenbau GmbH & Co. KG
Emsdetten Zum Job
Stadtwerke Tübingen GmbH-Firmenlogo
Fachexperte strategische Netzplanung (m/w/d) Strom oder Gas/Wasser Stadtwerke Tübingen GmbH
Tübingen Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur/in Betriebsdienst (w/m/d) Die Autobahn GmbH des Bundes
Karlsruhe Zum Job
OCS Optical Control Systems GmbH-Firmenlogo
Applikationsingenieur (m/w/d) für Automatisierungssysteme OCS Optical Control Systems GmbH
NRM Netzdienste Rhein-Main GmbH-Firmenlogo
Ingenieur Elektrotechnik als Leiter für Projektierung/Planung Stromanlagen (m/w/d) NRM Netzdienste Rhein-Main GmbH
Frankfurt am Main Zum Job
Celonic Deutschland GmbH & Co. KG-Firmenlogo
Betriebsingenieur (w/m/d) für Prozessanlagen/ Plant Engineer (f/m/d) Process Assets Celonic Deutschland GmbH & Co. KG
Heidelberg Zum Job
vitronet Consult GmbH-Firmenlogo
Senior Planer Energieinfrastruktur und Netzplanung (m/w/d) vitronet Consult GmbH
OCS Optical Control Systems GmbH-Firmenlogo
Projektingenieur (m/w/d) für Automatisierungssysteme OCS Optical Control Systems GmbH
OCS Optical Control Systems GmbH-Firmenlogo
Entwicklungsingenieur Elektrotechnik (m/w/d) OCS Optical Control Systems GmbH
Essex Furukawa Magnet Wire Germany GmbH-Firmenlogo
Qualitätsingenieur (m/w/d) Essex Furukawa Magnet Wire Germany GmbH
Bad Arolsen Zum Job
vP Infrastruktur GmbH-Firmenlogo
(Senior-) Projektleiter FTTx (m/w/d) vP Infrastruktur GmbH
bundesweit Zum Job
vP Infrastruktur GmbH-Firmenlogo
(Senior-) Bauleiter FTTx (m/w/d) vP Infrastruktur GmbH
bundesweit Zum Job
Excellence AG-Firmenlogo
Embedded Software Entwickler (m/w/d) Excellence AG
Dortmund Zum Job
Excellence AG-Firmenlogo
Projektleiter Anlagenbau (m/w/d) Excellence AG
Excellence AG-Firmenlogo
Entwicklungsingenieur KI (m/w/d) Excellence AG
Dortmund Zum Job
K. A. Schmersal GmbH & Co. KG-Firmenlogo
System/Solution Architekt (m/w/d) mit Schwerpunkt Entwicklung SAP K. A. Schmersal GmbH & Co. KG
Wuppertal Zum Job
K. A. Schmersal GmbH & Co. KG-Firmenlogo
IT Security und Compliance Manager (m/w/d) K. A. Schmersal GmbH & Co. KG
Wuppertal Zum Job
K. A. Schmersal GmbH & Co. KG-Firmenlogo
Systemingenieur Strategic Product Development (m/w/d) K. A. Schmersal GmbH & Co. KG
Wuppertal Zum Job
ROTHENBERGER Werkzeuge GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) für Produktdesign und Produktüberführung ROTHENBERGER Werkzeuge GmbH
Kelkheim Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Projektleiter (w/m/d) Straßenbau Die Autobahn GmbH des Bundes
Freiburg im Breisgau Zum Job



Herr Fieberg, die Produktivität im Baugewerbe tritt seit Jahren auf der Stelle. Ein Problem ist, dass Informationen und Änderungen nicht ausreichend kommuniziert und dokumentiert werden. Wie kann BIM dies ändern?

Gebäude und Infrastrukturprojekte sind auf eine lange Nutzungsdauer ausgelegt. Daher ist es naheliegend, dass die Techniken und Methoden sich hier langsamer anpassen und verändern als in anderen Industriebereichen. Im Gegensatz zur Gebäudehülle erfährt die Technische Gebäudeausrüstung (TGA) jedoch im Laufe der Nutzung zahlreiche Veränderungen und Erneuerungen. Trotzdem lehnen sich die TGA-Prozesse stark an die der Bauwerke an.

In diesem Spannungsfeld ermöglicht nun das Digitale Bauen und die BIM-Methode ein integrales Vorgehen, bei dem alle Beteiligten kontinuierlich involviert und informiert sind: Ein zentrales, gewerkeübergreifendes, digitales Modell bindet unter anderem 3D-CAD-Zeichnungen, Datenbanken, Projektplänen und Checklisten ein. Dies erlaubt eine Zusammenarbeit über den Lebenszyklus einer Immobilie – ohne Informationsbrüche. Das funktioniert aber nur, wenn sich alle Teilnehmer an die jeweils vereinbarten Planungsinhalte und Abläufe halten.



Warum tut sich BIM bei all den Chancen schwer, im deutschen Bauwesen Fuß zu fassen?

Aufgrund der Struktur der am Bau beteiligten Unternehmen ist dort nicht mit einer schnellen digitalen Transformation zu rechnen: Die Firmen sind meist inhabergeführt und haben oft weniger als fünf Mitarbeiter. Für sie stellt es eine finanzielle Herausforderung dar, eine Person zum Einarbeiten in BIM-Anwendungen abzustellen und zusätzlich Hard- und Software anzuschaffen. Außerdem ist vielen Beteiligten nicht klar, welchen Mehrwert BIM bringt, so dass die Motivation für Veränderungen gering ist. Eine Umfrage der BauInfoConsult vom bestätigt das. Sie nennt Schulung, Investitionen und BIM-Potenziale als größte Hemmnisse.

Nun will die öffentliche Hand als Vorbild vorangehen: Zum Beispiel will die Deutsche Bahn über ihre DB Station & Service AG aktuelle Projekte nur noch mit BIM planen lassen, das Bundesverkehrsministerium will dies ab 2020 tun. Die Beteiligten in den Behörden sind jedoch – genauso wie die Planungsbüros – noch nicht durchgängig in die digitale Transformation eingestiegen. Es fehlt am nötigen Wissen, die BIM-Methode und die Möglichkeiten von digitalen Gebäudedaten sinnvoll zu integrieren.



Welche Schulungsangebote brauchen Behörden und Unternehmen, um BIM sinnvoll nutzen zu können?

Eine zielgerichtete Weiterbildung sollte den Mitarbeitern und Inhabern der Planungsbüros zunächst Klarheit über den Schulungs- und Investitionsbedarf vermitteln. Darüber hinaus gilt es, das Potenzial der BIM-Methode aufzuzeigen. Dies kann über E-Learning und Workshops erfolgen, die kompakte Einführungs- und Aufklärungsveranstaltungen sind. Ohne sie wird die Schwelle zum Einstig in BIM, zum Beispiel für viele TGA-Planer, zu hoch sein.

Die Ansprüche an eine spätere BIM-Qualifizierungsmaßnahme sind in der VDI-Richtlinie 2552, Blatt 8.1, erstmals verbindlich für die Fortbildungsanbieter festgelegt. Sie können diese mit einer Zertifizierung verbinden. Ein ganz neues Angebot kommt beispielsweise vom VDI Wissensforum, das ab April 2019 den Zertifikatslehrgang „Fachingenieur BIM VDI“ anbietet. Bei ihm schaffen vier Pflichtteile eine gemeinsame Basis, von der aus in drei Wahlpflichtmodulen individuelle Themenschwerpunkte gesetzt werden können. Voraussetzungen für die Teilnahme sind ein ingenieurwissenschaftlicher (Fach-)Hochschulabschluss sowie drei Jahre Berufserfahrung.



BIM kennt verschiedene Ausprägungen. Wie können Unternehmen sie konkret nutzen?

BIM wird typischerweise in vier Hauptmerkmale unterschieden: Beim Closed BIM nutzen alle Projektbeteiligten eine gemeinsame Softwareplattform in puncto Datenverwaltung und -austausch. Das lässt sich ohne Weiteres innerhalb eines Planungsbüros oder einer Abteilung eines Generalunternehmers realisieren. Kommen aber Gewerke „von außerhalb“ hinzu, die mit anderen Programmen arbeiten, muss zwangsläufig ein offenes Datenformat genutzt werden. Solch ein Open BIM lässt sich über klar definierte Schnittstellen für den Datenaustausch realisieren. Die sogenannten Industry Foundation Classes (IFC) nach DIN EN ISO 16739 erlauben den softwareübergreifenden Datentransfer, wie er schon seit langer Zeit im Bereich der Zeichnungen mit *.dwg- oder *.step-Dateien praktiziert wird.

Beim Little BIM werden nur einzelne Gewerke mit BIM geplant, zum Beispiel zur Berechnung der Statik oder des Luftleitungsnetzes in der Klimatechnik. Big BIM schließt hingegen alle Gewerke ein. Es beschränkt sich aber meist noch auf die Leistungsphasen 1 bis 5 der Honorarordnung für Architekten und Ingenieure – also bis zur Ausführungsplanung. Sinnvoll wäre aber, die einmal generierten Daten auch durchgängig für das Facility Management und den Rückbau zur sortenreinen Entsorgung der Baumaterialien zu nutzen.

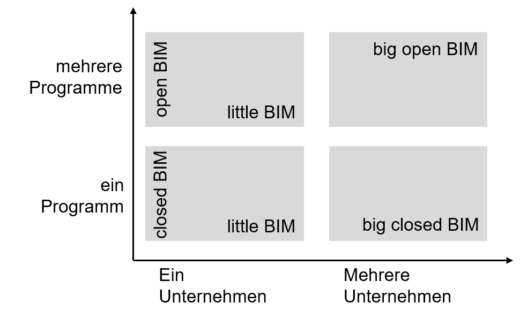

BIM-Varianten- Quelle: Professor Dr. Christian Fieberg, Lehrgebiet Gebäudetechnik, Westfälische Hochschule Gelsenkirchen
