Materialforschung 31.03.2020, 07:01 Uhr

Neues Verfahren soll Erosion an Schiffspropellern verringern

Physiker der Universität Magdeburg haben eine neue Oberflächenstruktur entwickelt. Sie soll es mechanischen Kräften der Wasserströmungen erschweren, Materialien wie Stahl oder Silber anzugreifen. Erosion ließe sich damit minimieren.

Mikroskopieaufnahme einer Schädigung

Auf dieser Elektronenmikroskopieaufnahme ist eine Oberfläche aus Silber zu sehen, die durch die Kaviations-Erosion geschädigt wurde.

Foto: Dr. Fabian Reuter / Uni Magdeburg

Wenn Schiffe ins Trockendock kommen, sehen sie von unten meistens verheerend aus. Vor allem Schiffsschrauben und Turbinen befinden sich oft optisch in einem desolaten Zustand. Die Oberflächen sind angegriffen, die Erosion hat sogar Stahl beschädigt. Auf lange Sicht greift sie das Material so stark an, dass es an Funktionsfähigkeit einbüßt. Reparaturen und Austausch sind jedoch mit hohen Kosten verbunden. Die würden die Materialforscher der Otto-von-Guericke-Universität Magdeburg gerne vermeiden, beziehungsweise zumindest deutlich verringern. Sie haben ein neues Verfahren entwickelt, das Materialschäden vorbeugen soll.

Bläschen implodieren und schädigen das Material

Dass Wasser enorme Kräfte entwickeln kann, ist bekannt. Die Erosion an Schiffsschrauben entsteht allerdings durch einen ganz besonderen Effekt, der als Kavitation bezeichnet wird und nur dort zutrifft, wo Wasser fließt. Wenn es mit einer gewissen Geschwindigkeit an einer Oberfläche entlang strömt, wird diese Strömung abgelöst, sobald sich die Fläche verändert. Dadurch entstehen lokale Unterdruckbereiche, durch die sich wiederum wasserdampfgefüllte Bläschen bilden. Sobald diese in einen Bereich gelangen, wo der statische Druck wieder über dem Dampfdruck liegt, kondensiert das Wasser in diesen Bläschen und sie implodieren mit enormer Kraft. Dabei können sehr feine Flüssigkeitsstrahlen entstehen, sogenannte Micro-jets, die mit einer extremen Geschwindigkeit auf die Oberfläche des Materials prallen und es angreifen. Der Druck bei diesen Vorgängen kann über tausend Bar betragen. Das entspricht dem tausendfachen Umgebungsdruck.

Top Stellenangebote

Zur Jobbörse
Stadtwerke München GmbH-Firmenlogo
(Senior) Projektmanager*in Niederspannung (m/w/d) Stadtwerke München GmbH
München Zum Job
Grünecker Patent- und Rechtsanwälte PartG mbB-Firmenlogo
Patentingenieur (m/w/d) der Fachrichtung Physik und/oder Elektrotechnik mit der Möglichkeit zur Ausbildung zum "European Patent Attorney (m/w/d/)" Grünecker Patent- und Rechtsanwälte PartG mbB
München Zum Job
DFS Deutsche Flugsicherung GmbH-Firmenlogo
Flugsicherungsingenieur (w/m/d) DFS Deutsche Flugsicherung GmbH
VAHLE-Firmenlogo
Ingenieur Automatisierungs- und Steuerungstechnik (m/w/d) VAHLE
Kamen, Großraum Dortmund Zum Job
Grünecker Patent- und Rechtsanwälte PartG mbB-Firmenlogo
Europäischer Patentanwalt (m/w/d) der Fachrichtung Physik, Informatik, Elektrotechnik oder Nachrichtentechnik Grünecker Patent- und Rechtsanwälte PartG mbB
München Zum Job
Grünecker Patent- und Rechtsanwälte PartG mbB-Firmenlogo
Patentanwalt oder European Patent Attorney (m/w/d) mit technischem Schwerpunkt Life Science / Biotechnologie / Biochemie Grünecker Patent- und Rechtsanwälte PartG mbB
München Zum Job
THERMO-SYSTEM Industrie- & Trocknungstechnik GmbH-Firmenlogo
Verfahrenstechniker:in / Vertriebsingenieur:in THERMO-SYSTEM Industrie- & Trocknungstechnik GmbH
Esslingen am Neckar Zum Job
PNE AG-Firmenlogo
Senior Einkäufer Windenergieanlagen (m/w/d) PNE AG
Husum, Cuxhaven, Hamburg Zum Job
Dorsch Gruppe-Firmenlogo
(Senior) Projektingenieur (m/w/d) für HKLS technische Gebäudeausrüstung Dorsch Gruppe
Wiesbaden Zum Job
Siléane über STRATEGY & ACTION International GmbH-Firmenlogo
Sales Manager DACH (m/w/d) Sondermaschinenbau - Robotertechnik, Optik und künstliche Intelligenz für die Industrie Siléane über STRATEGY & ACTION International GmbH
Home-Office Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieurin / Ingenieur konstruktiver Ingenieurbau (w/m/d) Die Autobahn GmbH des Bundes
Landkreis Esslingen-Firmenlogo
Mitarbeiter (m/w/d) Elektro- und Gebäudetechnik beim Amt für Kreisimmobilien und Hochbau für das Sachgebiet Allgemeiner Bau Landkreis Esslingen
Plochingen Zum Job
ARVOS GmbH SCHMIDTSCHE SCHACK-Firmenlogo
Sales and Tendering Engineer (m/f/d) ARVOS GmbH SCHMIDTSCHE SCHACK
Düsseldorf Zum Job
Albert Handtmann Metallgusswerk GmbH & Co. KG-Firmenlogo
Simulationsingenieur (m/w/d) Strukturmechanik Automotive Albert Handtmann Metallgusswerk GmbH & Co. KG
Biberach Zum Job
Stadtwerke Lübeck-Firmenlogo
Ingenieur:in Prozessdatentechnik Stadtwerke Lübeck
Lübeck Zum Job
Berliner Wasserbetriebe-Firmenlogo
Planer:in / Projektbetreuer:in Netze (w/m/d) - gerne auch Berufseinsteiger:in Berliner Wasserbetriebe
Berliner Wasserbetriebe-Firmenlogo
Bautechniker:in Planung (w/m/d) Berliner Wasserbetriebe
Berliner Wasserbetriebe-Firmenlogo
Fachexpert:in Netze (w/m/d) Berliner Wasserbetriebe
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) Straßenbau Die Autobahn GmbH des Bundes
Osnabrück Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur (w/m/d) Bauwerksprüfung Die Autobahn GmbH des Bundes
Osnabrück Zum Job

Zu einer Kavitation kommt es natürlich nicht nur, wenn die Flüssigkeit selbst schnell fließt, sondern auch, wenn sich ein Objekt mit hoher Geschwindigkeit durch sie hindurchbewegt. Schiffspropeller und Turbinen sind daher naturgemäß von ihr betroffen. Dieses physikalische Phänomen führt aber auch zu Schäden an diversen Pumpen und Düsen, sogar die Lebensdauer künstlicher Herzklappen kann durch die Kavitation eingeschränkt werden.

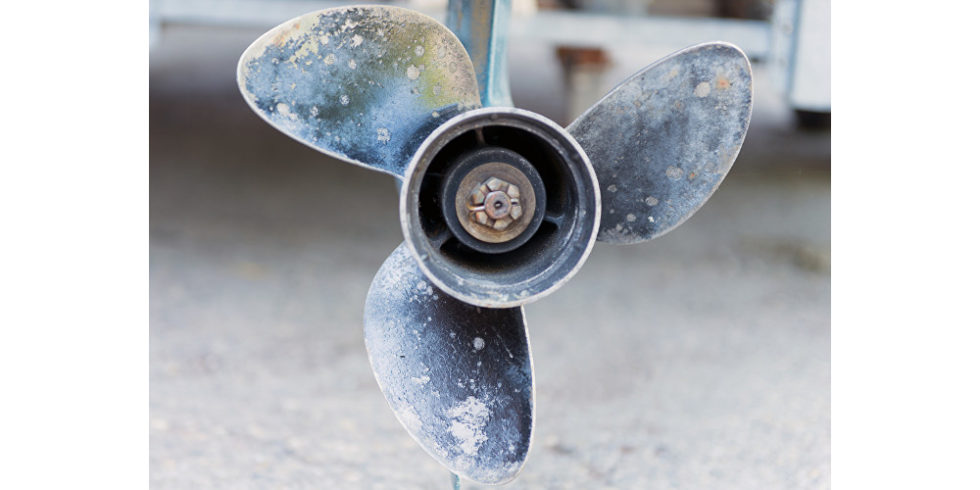

Schiffsschraube

Schiffsschrauben bewegen sich schnell durchs Wasser, weswegen sie im Normalfall von der Kavitation betroffen sind. Das soll die neue Oberflächenstruktur ändern.

Foto: panthermedia.net/philipimage

Durch die neue Oberflächenstruktur bildet sich ein Schutzschild

„Materialschädigung durch Kavitationsblasen ist ein sehr altes und vor allem noch ungelöstes Problem in Maschinen und Anlagen“, sagt Claus-Dieter Ohl, Physiker an der Fakultät für Naturwissenschaften in Magdeburg. „Mit dem Beginn der motorgetriebenen Transatlantik-Schifffahrt im 19. Jahrhundert hat man bemerkt, dass die Schiffspropeller nur eine einzige Überfahrt überstehen.“ Da dieses Problem lange bekannt ist, haben bereits viele Wissenschaftler versucht, beispielsweise Legierungen zu entwickeln, die resistent gegen diese Kräfte seien – mit mäßigem Erfolg. Die Forschenden in Magdeburg haben daher einen alternativen Ansatz ausprobiert. „Wir haben nicht das Material selbst, sondern dessen Oberflächenstruktur so verändert, dass die Kavitationsblasen erst gar keinen Kontakt mit der Oberfläche finden und somit sie auch nicht zerstören können“, erklärt Ohl.

Die Wissenschaftler haben also nach einer Oberflächenstruktur gesucht, an die Kavitationsblasen nicht anhaften können. Dafür bohrten sie, vereinfacht gesagt, mikroskopisch kleine Löcher in das Material. Diese sind auf eine ganz spezielle Weise angeordnet, sodass sie dazu führen, dass sich winzige Gasblasen an der Oberfäche bilden. Diese Bläschen wirken stark wasserabweisend. Die Kaviationsblasen entstehen zwar trotzdem, können an diesem „Blasen-Schutzschild“ aber nicht anhaften. Stattdessen werden sie regelrecht abgestoßen und damit daran gehindert, durch eine spätere Implosion schädliche Kräfte auf das Material auszuüben. Die Forscher haben diesen Abstoßungseffekt nicht nur mit mathematischen Modellen nachgewiesen, sondern auch experimentell.

Verfahren wird jetzt zur Marktreife weiterentwickelt

So einfach wie die Entwicklung klingt, war sie in der Praxis jedoch nicht. Für die Wissenschaftler war es eine große Herausforderung, die Gasblasen an der jeweiligen Oberfläche zu stabilisieren, damit sie dort ihre wasserabweisende Wirkung entfalten konnten. Auf der Suche nach einer Lösung sind die Forscher in der Natur fündig geworden: „Die Öffnungen im Material haben eine ähnliche Struktur wie der Brustbereich von Meerwasserläufern (Halobates germanus). Der Wasserläufer braucht für seinen Auftrieb stabile Gasblasen am Körper. Genauso wie die Natur benötigen wir auch keine chemische Behandlung, um die Oberflächenstrukturen wasserabweisend zu machen“, sagt Ohl.

Das Verfahren haben die Magdeburger Wissenschaftler in Kooperation mit Kollegen der King Abdullah University of Science and Technology, KAUST, in Saudi- Arabien entwickelt. Die Methodik haben sie bereits beim Europäischen Patentamt eingereicht. Im nächsten Schritt wollen sie das Verfahren bis zur Marktreife weiterentwickeln, damit kavitationsgefährdete Oberflächen preisgünstig bearbeitet werden können.
