Was kein Mikroskop zuvor konnte: Licht enthüllt einzelne Atome
Forschende am MIT zeigen, wie Licht einzelne Atome sichtbar macht – ganz ohne Elektronenmikroskop, aber mit cleverer Rechenkunst.

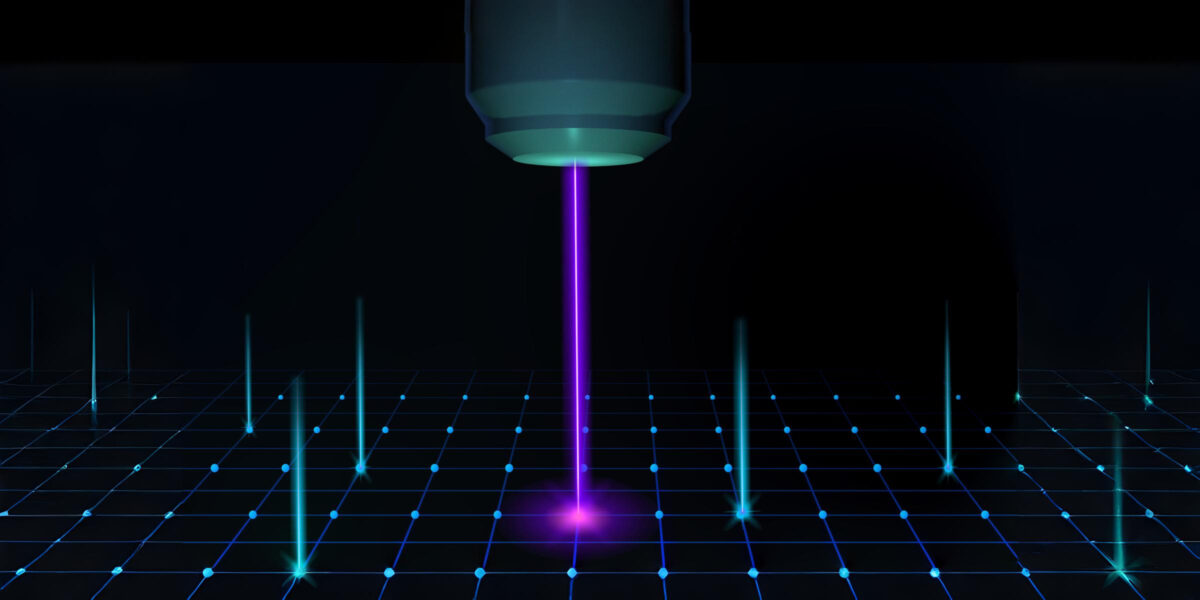

Licht findet Atome: DIGIT kombiniert Vorwissen und Superauflösung für 0,178 Å Präzision in kristallinen Strukturen.
Foto: Courtesy of the researchers, Creative Commons BY-NC-ND 3.0
MIT-Forschende zeigen in einer aktuellen Studie, wie sich einzelne Atome in kristallinen Materialien allein aus optischen Daten lokalisieren lassen. Der Trick: Vorwissen über das Atomgitter wird in eine bayesianische Auswertung eingebaut. Statistik spielt daher eine wichtige Rolle. Für Quantenbauteile und Materialanalytik eröffnet das neue Möglichkeiten, besonders dort, wo Elektronenmikroskope an Probenbedingungen scheitern.
Inhaltsverzeichnis
Physik und Statistik helfen weiter
Stellen Sie sich ein einzelnes Atom als Sandkorn vor. Dagegen wirkt eine Lichtwelle wie eine Meereswelle. Sie rollt darüber, ohne das Korn klar zu zeigen. Diese Größenordnung hat optische Mikroskope lange ausgebremst. Was kleiner als die halbe Wellenlänge ist, verschwindet im „Beugungsnebel“. Superauflösungsmethoden rüttelten schon kräftig daran und brachten Strukturen im Molekülmaßstab ans Licht. Für einzelne Atome reichte das aber nicht – bisher.
Nun meldet ein Team vom MIT: Es geht doch – mit einer Kombination aus cleverer Physik und Statistik. Der Schlüssel heißt DIGIT, kurz für „Discrete Grid Imaging Technique“. Dahinter steckt die Idee, nicht nur auf das Lichtsignal zu starren, sondern das zu nutzen, was wir über das Material ohnehin wissen: Atome sitzen in vielen Stoffen nicht irgendwo, sondern auf festen Gitterplätzen.
Wenn man diese Plätze als „Sitzplan“ ins Rechnen einbezieht, lässt sich die Atomposition scharf bestimmen. „Es ist, als wüsste man, dass es einen Sitzplan gibt“, sagt Yuqin „Sophia“ Duan. „Mit früheren Methoden konnte man feststellen, in welchem Abschnitt sich ein Atom befindet. Jetzt können wir diese Sitzordnung als Vorwissen nutzen und genau bestimmen, auf welchem Platz sich das Atom befindet.“
Was DIGIT macht
Klassische Einzelmolekül-Mikroskopie arbeitet so: Ein fluoreszierender Punkt erscheint als verwaschener Lichtfleck. Aus vielen Aufnahmen schätzt man den Mittelpunkt. Die Präzision wächst mit der Zahl der Photonen, aber nur wie 1/√N. Für das „letzte Stück“ Richtung Atommaßstab bräuchte man absurd viele Photonen – und läuft in Probleme wie Photobleaching, Drift, Rauschen.
DIGIT ändert das Spiel: Statt einen Ort in einem kontinuierlichen Raum zu schätzen, entscheidet das Verfahren zwischen diskreten Gitterplätzen. Sobald die Messungen gut genug werden, „kollabiert“ die Unschärfe auf die Gitterpunkte – und die Genauigkeit schnellt nach oben. In den Daten zeigt sich ein exponentieller Gewinn, sobald die Präzision in die Nähe der Gitterkonstante kommt.
Oder in einem Bild: Erst sehen Sie im Dunkeln nur eine Sitzreihe. Mit DIGIT fällt das Saallicht an – und Sie erkennen die Platznummer. Das Team beschreibt diesen Sprung von der Streuung zur scharfen „Adresse“ mathematisch als bayesianischen Update-Prozess. Vorwissen (Gitter) trifft Likelihood (gemessene Lichtverteilung). Ergebnis: eine Posterior-Verteilung mit schmalen Peaks auf den erlaubten Plätzen.
Diamanten helfen bei den Tests
Getestet wurde die Methode mit Hilfen von Diamanten. Diese sind kristallin und damit ideal: Die Gitterplätze der Kohlenstoffatome sind bekannt. In diese Struktur implantierten die Forschenden Silizium-Fehlstellen, sogenannte SiV-Zentren – winzige Lichtquellen im Gitter. Für die Messung nutzte das Team eine Variante der Superauflösung: photoluminescence excitation (PLE). Sie trennt nahe beieinanderliegende Emittermoleküle spektral, indem ein Laser die Übergänge der einzelnen Zentren selektiv anspricht.
Zuerst sah das Bild nach „verwaschener Wolke“ aus. Mit DIGIT legten die Forschenden dann das theoretische Gitter über die Daten, justierten Drehung und Versatz – und ließen die Statistik arbeiten. Am Ende stand die Adresse jedes SiV-Zentrums. „Da die Siliziumatome die Kohlenstoffatome im Gitter ersetzen, müssen sie einem ganzzahligen Vielfachen des Atomabstands des Kristallgitters gehorchen“, ergänzt Dirk Englund. „Dieses Vorwissen führt zu einer anderen Lokalisierung als bei der Zugabe eines rein amorphen Materials.“
In Zahlen ausgedrückt sie es so aus: eine Lokalisierungsgenauigkeit von 0,178 Ångström – also 0,0178 Nanometer. Ein Å ist 10⁻¹⁰ Meter, kleiner als der Durchmesser vieler Atome. Und das mit Licht, nicht mit Elektronen.
Warum Licht statt Elektronen?
Elektronenmikroskope erreichen seit Jahren atomare Auflösung. Sie verlangen jedoch Vakuum, hohe Energien und ultradünne, meist feste Proben. Für lebende Systeme oder empfindliche Materialien ist das oft zu hart.
Optische Mikroskopie läuft bei Raumluft, mit geringeren Energien und eignet sich grundsätzlich auch für Biologie. Dass sich optisch – mit Hilfe von Vorwissen – nun ebenfalls Atome lokalisieren lassen, öffnet eine Tür: Optik bleibt Optik, aber sie „weiß“ mehr über die Probe. Genau das leistet DIGIT.
Skalierbar: Viele Atome auf einmal
Ein weiteres Plus: Die Methode lässt sich parallel betreiben. Statt Punkt für Punkt abzufahren, wertet das Team große Bildfelder aus und nutzt die Gitterinformation, um in vielen Clustern zugleich zu lokalisieren.
In der Studie wurden 172 Emitter mit sub-Å-Präzision erfasst. Je mehr Emitter in einem Cluster, desto besser hilft die Gitteranpassung bei der Orientierung – bis zu einer Grenze, die von Abständen, Helligkeit und lokalen Verzerrungen im Kristall abhängt.
Wozu das Ganze?
In der Quantentechnologie kommt es auf einzelne Atome an. Qubits in Festkörpern sitzen an klar definierten Plätzen. Wer sie gezielt setzt und wiederfindet, kann Bauelemente genauer bauen, Dichte erhöhen, Kopplungen kontrollieren.
Auch die Materialwissenschaft profitiert laut Forschungsteam: Wie verteilen sich Verunreinigungen? Wo liegen Defekte? Wie wandern sie? DIGIT bietet einen optischen Weg, solche Fragen atomnah zu beantworten – in Systemen mit regelmäßigem Aufbau, etwa in Kristallen oder repetitiven Proteinstrukturen.
Es gibt aber auch Grenzen: Ohne bekanntes Gitter funktioniert der Trick nicht – noch nicht. Die Autorinnen und Autoren skizzieren aber Wege, Kristallinformationen direkt aus optischen Messreihen zu „lernen“, unterstützt durch digitale Zwillinge und KI-Modelle. Außerdem bleibt die Praxis wichtig: Drift korrigieren, Kamerapixel kalibrieren, Aberrationen modellieren.
