Bestandsgebäude nachrüsten 22.03.2023, 07:00 Uhr

Energiespar-Folien: Per Knopfdruck Licht und Wärmeeinstrahlung steuern

Fraunhofer-Forschende sorgen dafür, dass Fenster und Glasfassaden besser zum Energiesparen beitragen können: Sie haben elektrochemische Folien zum Nachrüsten entwickelt, die sich mit einfachen Schaltern steuern lassen.

Ausblick mit Folie

Hier ist zu sehen, wie die Folie auf Knopfdruck für Verdunklung sorgt (links).

Foto: ISC

Es gibt viele Systeme, mit denen sich Beschattungen und Lichteinfall regeln lassen. Je nach Bedarf und Jahreszeit halten sie die Räume entweder angenehm kühl, sodass Klimaanlagen nicht laufen müssen, oder sie sorgen dafür, dass das natürliche Sonnenlicht zur Erwärmung beiträgt und somit dabei hilft, Heizenergie zu sparen. Die meistens Systeme dieser Art haben jedoch eines gemeinsam: Es ist verhältnismäßig teuer, Bestandsgebäude mit ihnen nachzurüsten.

Optimierungspotenzial wird daher vielfach nicht genutzt. Wissenschaftlerinnen und Wissenschaftler am Fraunhofer-Institut für Organische Elektronik, Elektronenstrahl- und Plasmatechnik FEP sind einen anderen Weg gegangen. Sie haben elektrochrome Folien entwickelt, die sich einfach schalten lassen, um den Lichteinfall im Raum anzupassen.

Top Stellenangebote

Zur Jobbörse
Technical University of Munich (TUM)-Firmenlogo
Full Professor in "Software & System Security" in combination with the Institute Director at Fraunhofer AISEC Technical University of Munich (TUM)
München Zum Job
RHEINMETALL AG-Firmenlogo
Verstärkung für unsere technischen Projekte im Bereich Engineering und IT (m/w/d) RHEINMETALL AG
deutschlandweit Zum Job
Berliner Wasserbetriebe-Firmenlogo
Ingenieur:in Regenwasseragentur (w/m/d) Berliner Wasserbetriebe
SPINNER GmbH-Firmenlogo
Account Manager / Sales Manager (w/m/d) SPINNER GmbH
München Zum Job
Hochschule Kaiserslautern-Firmenlogo
W2-Professur "Produktentwicklung und Konstruktion" (m/w/d) Hochschule Kaiserslautern
Kaiserslautern Zum Job
VIVAVIS AG-Firmenlogo
Leiter Vertrieb Süd (m/w/d) VIVAVIS AG
Ettlingen Zum Job
SPINNER GmbH-Firmenlogo
Konstruktionsingenieur (w/m/d) SPINNER GmbH
Feldkirchen-Westerham Zum Job
SPINNER GmbH-Firmenlogo
Entwicklungsingenieur (w/m/d) Hochfrequenz SPINNER GmbH
Feldkirchen-Westerham Zum Job
Deutsche Rentenversicherung Bund-Firmenlogo
Spezialist*in Gebäudeschadstoffe (m/w/div) Deutsche Rentenversicherung Bund
Albert Handtmann Maschinenfabrik GmbH & Co. KG-Firmenlogo
Patentingenieur (m/w/d) Albert Handtmann Maschinenfabrik GmbH & Co. KG
Biberach an der Riß Zum Job
Oskar Dilo Maschinenfabrik KG-Firmenlogo
Vertriebsingenieur international (m/w/d) Oskar Dilo Maschinenfabrik KG
Eberbach Zum Job
Cargill-Firmenlogo
Mechanical Reliability Engineer (m/w/d) Cargill
Hamburg-Rothenburgsort Zum Job
Landesbetrieb Bau und Immobilien Hessen (LBIH)-Firmenlogo
Ingenieur (m/w/d) Versorgungstechnik / Betriebstechnik Landesbetrieb Bau und Immobilien Hessen (LBIH)
Gießen Zum Job
Cargill-Firmenlogo
Start-up Leader (m/w/d) Cargill
Berlin-Lichtenrade Zum Job
Hochtaunuskreis - Der Kreisausschuss-Firmenlogo
Ingenieure der Fachrichtung technische Gebäudeausrüstung aller Fachrichtungen (m/w/d) Hochtaunuskreis - Der Kreisausschuss
Bad Homburg vor der Höhe Zum Job
Focused Energy GmbH-Firmenlogo
Senior Laser Scientist (m/f/d) Focused Energy GmbH
Darmstadt Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
(Bau-)Ingenieur als Abteilungsleiter (w/m/d) Betriebsdienst Die Autobahn GmbH des Bundes
Hamburg Zum Job
Stadtwerke Lengerich GmbH-Firmenlogo
Ingenieur für Energienetzplanung (m/w/d) Stadtwerke Lengerich GmbH
Lengerich Zum Job
Messe München GmbH-Firmenlogo
Meister/Ingenieur/in der Elektrotechnik als Technical Manager (m/w/d) Messe München GmbH
München Zum Job
IMS Messsysteme GmbH-Firmenlogo
Elektrotechnikingenieur/-techniker (m/w/i) für die Prüfung von Messsystemen IMS Messsysteme GmbH
Heiligenhaus Zum Job

Heizkosten: Hohe Einsparpotenziale bleiben ungenutzt

Energiespar-Folien sollen unkompliziert nachrüstbar sein

Ziel des Projektes FLEX-G 4.0 sind innovative Folien, mit denen sich Fenster in Bestandsgebäuden unkompliziert und kostengünstig nachrüsten lassen – die Folien werden nur aufgeklebt. Die technologischen Grundlagen dafür wurden bereits im Vorgängerprojekt FLEX-G geschaffen. Das heißt, die elektrochromen Folien liegen bereits im Labormaßstab vor und müssen nur noch so weiterentwickelt werden, dass sie im industriellen Maßstab produziert werden können.

Einerseits brauchen die Forschenden also ein geeignetes Systemdesign, und andererseits sind Fertigungstechnologien gefragt, mit denen großflächige elektrochrome Folien direkt auf der Baustelle verarbeitet werden können. Zu guter Letzt will das Team ein praktikables Verfahren entwickeln, um die Folien unkompliziert auf Fenstern und Fassaden anzubringen.

Forschende starten mit Praxistest für Energiespar-Folien

„Die schaltbaren Folien können signifikant zur Senkung des Gesamtenergiedurchlassgrades der Fenster, dem sogenannten g-Wert, und damit des Energiebedarfs des Gebäudes beitragen“, sagt Cindy Steiner, Projektkoordinatorin am Fraunhofer FEP. „Uns ist es bei diesem Projekt ein großes Anliegen, die Ergebnisse des Projektes in realer Umgebung zu demonstrieren und hierfür junge Menschen mit einbeziehen zu können – Schüler einer Dresdner Schule, die auch im Unterricht von der Arbeit profitieren sollen!“

Denn für die Demonstration und das Monitoring haben die Forschenden ein besonderes Gebäude ausgewählt: ein Bestandsgebäude der 46. Oberschule Dresden. Außerdem testen sie die elektrochromen Folien im Neubau eines Labor- und Technikumsgebäudes des Fraunhofer FEP.

Schule wird in das innovative Projekt einbezogen

Die Schüler und Schülerinnen sollen natürlich wissen, was mit dem Gebäude passiert und wie die Fensterfolien mit dem Thema Energieeffizienz zusammenhängen. Deswegen werden die Fraunhofer-Institute FEP und ISC Unterrichtsmaterialien für naturwissenschaftliche Fächer bereitstellen und Orientierungspraktika für die Jugendlichen anbieten.

Die Forschenden haben sogar geplant, Schüler und Schülerinnen beim Messen der Werte sowie der anschließenden Analyse einzubeziehen. Damit wollen sie direkt zwei Fliegen mit einer Klappe schlagen: junge Menschen über energiesparende Technologien aufklären und gleichzeitig ihr Interesse für entsprechende Berufsfelder wecken.

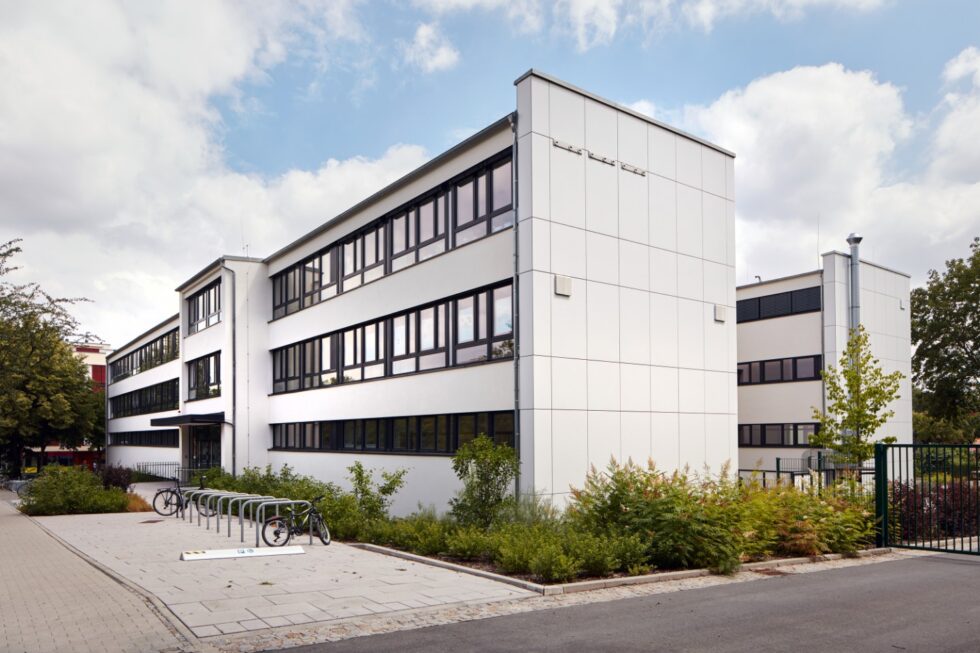

Schulgebäude
Dieses Bestandsgebäude einer Oberschule in Dresden dient als Pilotprojekt.

Foto: Robert Gommlich

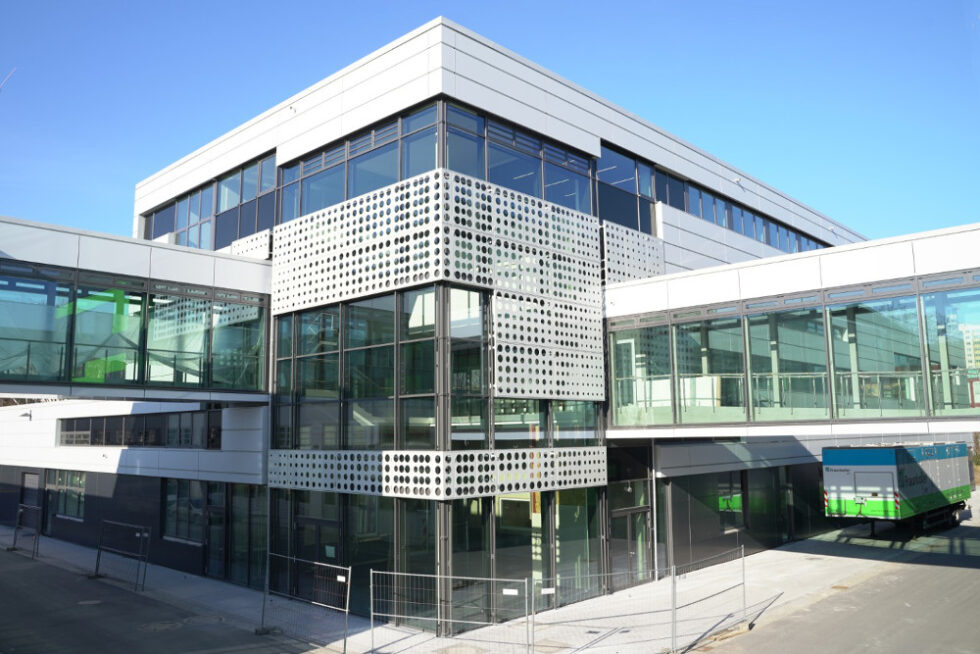

Technikzentrum
Neubau des Labor- und Technikumsgebäudes, an dessen Südbrücke die Folien integriert werden.

Foto: FEP/Finn Hoyer

Energiespar-Folien sollen in Gebäudeleittechnik integriert werden

Gemeinsam mit Partnern arbeiten die Forschenden aktuell an Materialverbesserungen sowie Laminationsverfahren für die elektrochromen Folien. Unter anderem erproben sie Rolle-zu-Rolle (R2R)-Applikationsverfahren für einen Polymerelektrolyten. Er verbindet die zwei Teilfolien der elektrochromen Zelle nach Art eines Haftklebers miteinander, ist ionenleitend und isoliert gleichzeitig elektrisch, was entscheidend für den Schaltvorgang ist. Die R2R-Verfahren beruhen sowohl auf Vakuumdünnschichtverfahren als auch auf Beschichtungen unter Atmosphärendruck.

Ein weiteres Ziel für die innovativen Folien ist eine netzunabhängige Energieversorgung, beispielsweise über Solarzellen. Dazu will der Projektpartner Enerthing Systeme adaptieren, die für das Internet der Dinge (Internet of Things = IoT) entwickelt wurden. Vor allem die Auslegung der Energieversorgung und die Sensortechnologien für die kabellose und automatisierte Steuerung des Schaltzustands der Folien können als Blaupause dienen.

Tipps zum Schutz industrieller IoT-Netzwerke

Das Gleiche gilt für die Einbindung der Sensorik in die bestehende Gebäudeleittechnik. Schließlich soll es möglich sein, die elektrochromen Folien zu steuern und gleichzeitig den Energieverbrauch zu reduzieren. Das funktioniert am besten, wenn die unterschiedlichen Elemente aufeinander abgestimmt sind, also beispielsweise die Heizung ihre Leistung automatisch herunterfährt, weil sich die Raumtemperatur durch verstärkten Lichteinfall erhöht. Das Einsparpotenzial wird zunächst über einen Zeitraum von zwölf Monaten bestimmt.
