Handy wird zum Suchgerät 04.02.2014, 14:23 Uhr

Smartphones werden per App zum SOS-Sender für Lawinenopfer

Für viele Lawinenopfer kommt jede Hilfe zu spät: Nur 15 Minuten Zeit haben die Retter, um Opfer lebend zu bergen. Zeit, die oft gebraucht wird, um die Verschütteten überhaupt zu finden. Mit einer App und kleiner Antenne verwandeln Forscher übliche Smartphones in ein Gerät, das nicht nur Ortungssignale aussendet, sondern sogar nach Lawinenopfern suchen kann.

Herkömmliche Lawinensuchgeräte bestimmen die Lage der Verschütteten nicht ganz genau. Fraunhofer-Forscher haben nun eine Technik entwickelt, mit der ein Smartphone genaue Koordinatoren über die Lage einen Lawinenopfers versenden kann.

Herkömmliche Lawinensuchgeräte bestimmen die Lage der Verschütteten nicht ganz genau. Fraunhofer-Forscher haben nun eine Technik entwickelt, mit der ein Smartphone genaue Koordinatoren über die Lage einen Lawinenopfers versenden kann.

Foto: Österreichisches Bundesheer

Wird ein Wintersportler Opfer einer Lawine, stehen die Chancen schlecht, dass er rechtzeitig gerettet wird. Verschüttet im Schnee, hat man selbst keine Chance, sich zu befreien. Der Schnee wird hart wie Beton, bewegungsunfähig liegt man in den schweren Schneemassen. Die Atemluft wird knapp. In der Regel gehen die Retter davon aus, dass ein Mensch 15 Minuten im Schnee überleben kann. Deshalb zählt jede Minute.

Und trotzdem haben die wenigsten Skifahrer und Winterwanderer ein Lawinensuchgerät (LVS) dabei. Vielen sind die Geräte zu Preisen zwischen 200 und mehr als 500 Euro zu teuer. Nun haben Forscher eine Technik entwickelt, die ein gängiges Smartphone in ein Lawinensuchgerät verwandelt.

Top Stellenangebote

Zur Jobbörse
Safran Data Systems GmbH-Firmenlogo
Testingenieur / Certified Tester (m/w/d) Safran Data Systems GmbH
Bergisch Gladbach Zum Job
Fraunhofer-Gesellschaft e.V.-Firmenlogo
Sachgebietsleiter*in Technisches Gebäudemanagement - Betrieb, Wartung & Weiterentwicklung Fraunhofer-Gesellschaft e.V.
München Zum Job
SWM Services GmbH-Firmenlogo
Inbetriebsetzungsleiter*in für Verfahrenstechnik (m/w/d) SWM Services GmbH
München Zum Job
Stadtwerke München GmbH-Firmenlogo
Commissioning Manager Control, Field and Automation Engineering (m/w/d) Stadtwerke München GmbH
München Zum Job
Rhein-Sieg Netz GmbH-Firmenlogo
Ingenieur (m/w/d) Netzbetrieb Rhein-Sieg Netz GmbH
Siegburg Zum Job
Röhm GmbH-Firmenlogo
Ingenieur (m/w/d) Elektrotechnik / Automatisierungstechnik / EMSR Röhm GmbH
Wesseling Zum Job
Herrenknecht AG-Firmenlogo
Technischer Redakteur (m/w/d) Herrenknecht AG
Schwanau Zum Job
Wasserstraßen- und Schifffahrtsverwaltung des Bundes-Firmenlogo
Bauingenieurin /Bauingenieur (m/w/d) Wasserstraßen- und Schifffahrtsverwaltung des Bundes
Brunsbüttel Zum Job
Wasserstraßen- und Schifffahrtsverwaltung des Bundes-Firmenlogo
Bauingenieurinnen / Bauingenieure (m/w/d) Fachrichtung konstruktiver Ingenieurbau Wasserstraßen- und Schifffahrtsverwaltung des Bundes
Brunsbüttel, Rendsburg Zum Job
BMI Deutschland GmbH-Firmenlogo
Sicherheitsfachkraft / Fachkraft für Arbeitssicherheit (m/w/d) BMI Deutschland GmbH
Dülmen Zum Job
Fraunhofer-Institut für Arbeitswirtschaft und Organisation IAO-Firmenlogo
Wissenschaftliche*r Referent*in der Institutsleiterin Fraunhofer-Institut für Arbeitswirtschaft und Organisation IAO
Stuttgart Zum Job
Fachhochschule Dortmund-Firmenlogo
Vertretungsprofessur "Produktions- und Qualitätsmanagement"; Fachbereich Maschinenbau Fachhochschule Dortmund
Dortmund Zum Job
BMI Deutschland GmbH-Firmenlogo
Sicherheitsfachkraft / Fachkraft für Arbeitssicherheit (m/w/d) BMI Deutschland GmbH
Dülmen, Heyrothsberge Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Techniker als Fachexperte für Vertragsmanagement, Ausschreibung, Vergabe & Abrechnung (w/m/d) Die Autobahn GmbH des Bundes
Krailling bei München Zum Job
FUNKE Wärmeaustauscher Apparatebau GmbH-Firmenlogo
Verfahrensingenieur (m/w/d) im technischen Vertrieb Rohrbündelwärmeaustauscher FUNKE Wärmeaustauscher Apparatebau GmbH
Gronau (Leine) Zum Job
KTR Systems GmbH-Firmenlogo
Berechnungsingenieur (m/w/d) KTR Systems GmbH
ONTRAS-Firmenlogo
Spezialist Strategische Technologie (m/w/d) ONTRAS
Leipzig Zum Job
Verband der Automobilindustrie e. V. (VDA)-Firmenlogo
Geschäftsführer (m/w/d) VDA QMC in China Verband der Automobilindustrie e. V. (VDA)
Peking, Shanghai (China) Zum Job
FH Münster-Firmenlogo
Professur für "Strömungstechnik" im Fachbereich Maschinenbau FH Münster
Münster Zum Job
Technische Hochschule Rosenheim-Firmenlogo
Professorin / Professor (m/w/d) für Applied Embedded Computing Technische Hochschule Rosenheim
Rosenheim Zum Job

Smartphone wird per App und Antenne zum Lawinensuchgerät

Das Fraunhofer-Institut für Materialfluss und Logistik IML in Prien hat das System mit dem Namen „Galileo-LawinenFon“ entwickelt. Es besteht aus einer App und einem Gerät, über das das Smartphone die Ortungssignale abgibt, aber auch zur Suche anderer Verschütteter eingesetzt werden kann. In einem ersten Praxistest im Berchtesgadener Land konnte der Prototyp bereits bestehen. Mithilfe der Satellitennavigation wurde ein verschütteter Piepser zentimetergenau geortet.

Die Hardware des Galileo-LawinenFon besteht aus einer 3D-Magnetfeldantenne, einem Analog-Digital-Wandler, einem Satellitennavigationsempfänger, Beschleunigungssensoren und einer Reservebatterie. Die Antenne wird einfach per USB ans Smartphone angeschlossen. Um die Position eines Verschütteten durchzugeben, nutzt das Smartphone aber nicht wie übliche Suchgeräte nur das GPS-System.

Soldaten des österreichischen Bundesheeren suchen mit Sonden nach Verschütteten in Galtür: Herkömmliche Lawinensuchgeräte erlauben nur eine ungefähre Ortung der Lawinenopfer.

Soldaten des österreichischen Bundesheeren suchen mit Sonden nach Verschütteten in Galtür: Herkömmliche Lawinensuchgeräte erlauben nur eine ungefähre Ortung der Lawinenopfer.

Quelle: Österreichisches Bundesheer

Es nutzt für die Positionsbestimmung alle verfügbaren Signale des amerikanischen GPS-, europäischen Galileo- und russischen Glonass-Systems. Mit dem Start des europäischen Satellitensystems Galileo im Jahr 2016 sollen die neuen Lawinensuchgeräte auf dem Markt erhältlich sein. Bis dahin wollen die Forscher allerdings noch die Empfangsreichweite erhöhen.

Minutenschnelle und exakte Ortung der Lawinenopfer

„Wie handelsübliche LVS-Geräte verfügt das Galileo-LawinenFon über einen Sende- und Suchbetrieb. Aber im Gegensatz zu den bisherigen Piepsern spürt das System Verschüttete nicht nur entlang der Magnetfeldsignale auf, sondern bezieht auch Satellitensignale in die Suche ein“, schildert Holger Schulz, Wissenschaftler am IML, die Vorteile der Technik. „Da unsere Lösung mehrere verfügbare Satellitensysteme und Sensoren nutzt, ist die Ortungsgenauigkeit sehr hoch. Die Magnetfeldsignale werden dreidimensional erfasst, sodass wir Verunglückte innerhalb weniger Sekunden punktgenau orten und ihre Überlebenschancen erhöhen können.“

Ist die Position des Opfers erst einmal bekannt, muss schnell gehandelt werden. Dabei ist es sehr hilfreich, dass auf dem Smartphone-Display die Entfernung und Reichweite zum Verschütteten angezeigt wird. Die Empfangsreichweite liegt bei derzeit 30 Metern. Dank eines von der Hochschule Rosenheim entwickelten mathematischen Algorithmus wird direkt vor Ort die Entfernung und Richtung zum Opfer errechnet und angezeigt. Das Verfahren haben sich das Fraunhofer Institut und der Partner proTime patentierten lassen.

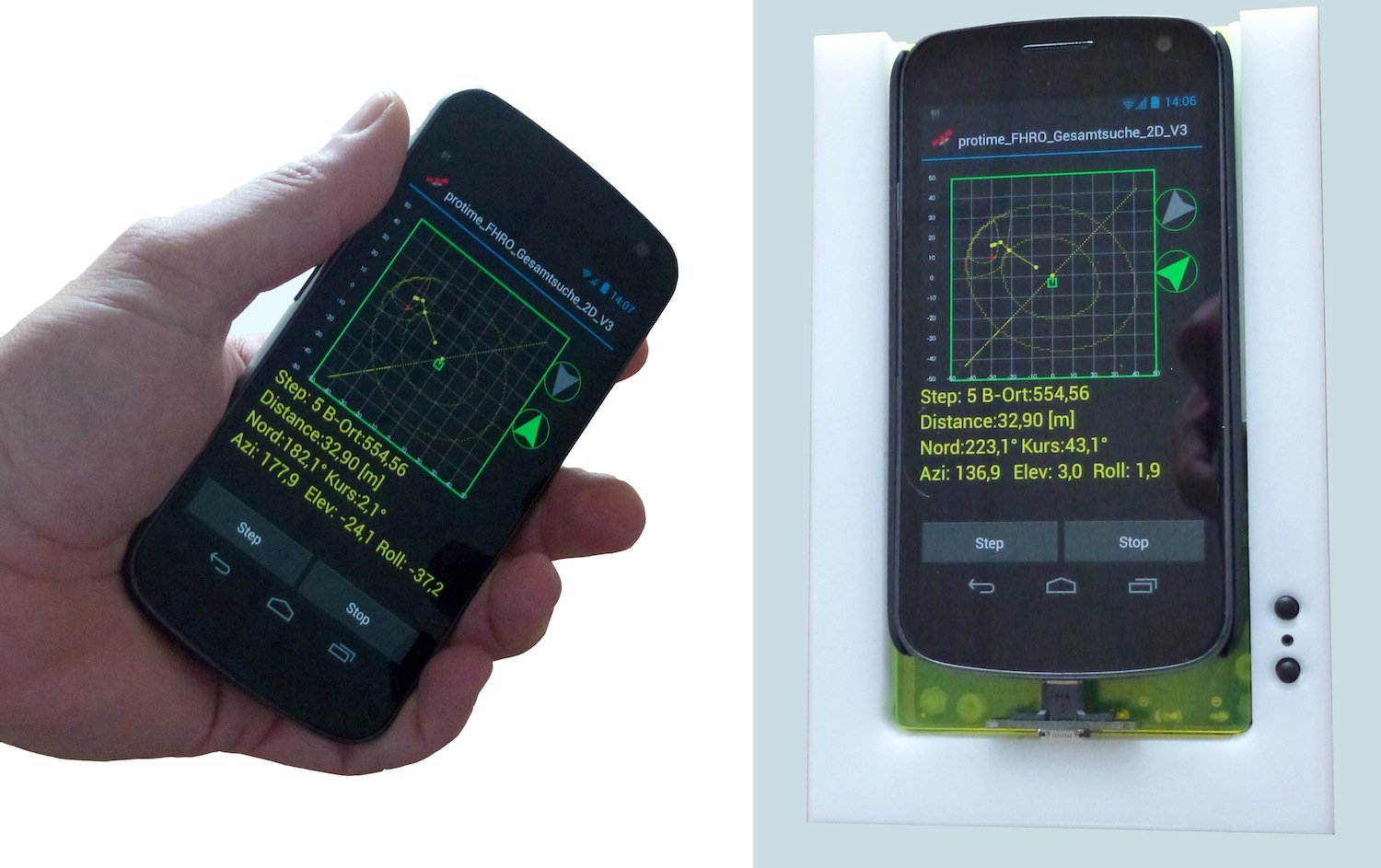

Mit zusätzlicher Hardware und der LawinenFon-App wird ein normales Smartphone zum Lawinensuchgerät. Es kann zum einen genaue Positionsdaten verschicken, umgekehrt aber auch Lawinenopfer finden.

Mit zusätzlicher Hardware und der LawinenFon-App wird ein normales Smartphone zum Lawinensuchgerät. Es kann zum einen genaue Positionsdaten verschicken, umgekehrt aber auch Lawinenopfer finden.

Quelle: Fraunhofer IML

Dabei ist das System im Vergleich zu herkömmlichen Systemen genauer, weil es die Position des Verschütteten direkt bestimmt. Normale Lawinensuchgeräte schicken dagegen Magnetfeldsignale aus, die von den Geräten der Retter aufgefangen werden. „Entlang dieser Magnetfeldlinie sucht das Gerät nach den Vermissten – im schlechtesten Fall beschreibt die Linie einen Halbkreis“, so die Fraunhofer-Forscher. „Die neue Technologie hingegen führt auf direktem Weg zum verschütteten Wintersportler.“

Prinz Friso war 25 Minuten lang verschüttet

Wie wichtig eine Verbreitung von Lawinensuchgeräten ist, zeigt der tragische Tod des niederländischen Kronprinzen Friso im Sommer 2013. Friso lag nach dem Abgang eines Schneebretts im Skigebiet von Lech am Arlberg 25 Minuten ohne Sauerstoff in den Schneemassen. Friso wurde mit einem herkömmlichen Lawinensuchgerät geortet und dann ausgegraben. Allerdings dauerte die Rettung zu lange, Friso hatte schwere Hirnschäden davongetragen und lag anderthalb Jahre im Koma, bevor er starb.

Die Zahl der Lawinenopfer ist in der vergangenen Skisaison 2012/2013 angestiegen. Im Vergleich zum Vorjahr stieg die Zahl der verunglückten Skifahrer von 28 auf 32 an. 19 starben aufgrund von Lawinenabgängen.

Ein Beitrag von:

  • Petra Funk
