Mit 19 kg ein Leichtgewicht 08.01.2014, 06:58 Uhr

Weltweit erste Leichtbaukupplung aus CFK für Schienenfahrzeuge entwickelt

Nicht nur Eisenbahner werden sich wundern, dass man Wagons sogar mit Kupplungen aus CFK bewegen kann. Ingenieuren der TU Chemnnitz ist es gelungen, erstmals Übergangskupplungen für Schienenfahrzeuge aus kohlenstofffaserverstärktem Kunststoff zu entwickeln, die nur 19 kg wiegen.

Einen Prototypen der Übergangskupplung aus Chemnitz überreichte TU-Rektor Prof. Arnold van Zyl (l.) bereits 2012 an Bahnvorstand Dr. Rüdiger Grube anlässlich dessen Besuchs in Chemnitz. Mit dieser Kupplung, die sich von einer Person handhaben lässt, können auch ICE-Züge rangiert werden. Die Bahn will die Kupplung nun ein Jahr in der Praxis testen.

Einen Prototypen der Übergangskupplung aus Chemnitz überreichte TU-Rektor Prof. Arnold van Zyl (l.) bereits 2012 an Bahnvorstand Dr. Rüdiger Grube anlässlich dessen Besuchs in Chemnitz. Mit dieser Kupplung, die sich von einer Person handhaben lässt, können auch ICE-Züge rangiert werden. Die Bahn will die Kupplung nun ein Jahr in der Praxis testen.

Foto: TU Chemnitz/Sven Gleisberg

Da verschiedene Kupplungstypen für Schienenfahrzeuge nicht kompatibel sind, müssen Übergangskupplungen eingesetzt werden. Diese werden üblicherweise aus schwerem Stahl hergestellt. Handelsübliche Kupplungen haben ein Gewicht von über 42 Kilogramm. Aufgrund der Schwere müssen beispielsweise beim Rangieren der Züge aus Gründen des Arbeitsschutzes immer zwei Arbeiter eingesetzt werden.

Jetzt haben Wissenschaftler der Technischen Universität Chemnitz in den Labors des Instituts für Strukturleichtbau erstmals eine Leichtbau-Übergangskupplung entwickelt, die nur 19 Kilogramm wiegt. Möglich macht dieses geringe Gewicht die Faserverbundbauweise. Anstelle von Stahl wurde erstmals kohlenstofffaserverstärkter Kunststoff für den Bau aller Bauteile eingesetzt.

Top Stellenangebote

Zur Jobbörse
RHEINMETALL AG-Firmenlogo
Verstärkung für unsere technischen Projekte im Bereich Engineering und IT (m/w/d) RHEINMETALL AG
deutschlandweit Zum Job
EKS Montage GmbH-Firmenlogo
Bauleiter Bautechnik - Stationen SuedOstLink (m/w/d) EKS Montage GmbH
deutschlandweit Zum Job
EKS Montage GmbH-Firmenlogo
Bauleiter E-Technik - Stationen SuedOstLink (m/w/d) EKS Montage GmbH
deutschlandweit Zum Job
EKS Montage GmbH-Firmenlogo
Sicherheits- und Gesundheitsschutzkoordinator (m/w/d) EKS Montage GmbH
deutschlandweit Zum Job
Corventis GmbH-Firmenlogo
Applikationsingenieur (m/w/d) Corventis GmbH
Großraum Ravensburg Zum Job
ENERCON GmbH-Firmenlogo
Entwicklungs- und Versuchsingenieur (m/w/d) Akustik ENERCON GmbH
Aurich bei Emden Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Fachingenieur (w/m/d) Konstruktiver Ingenieurbau, Bauwerkserhaltung Die Autobahn GmbH des Bundes
Iventa-Firmenlogo
Wind Engineer (m/f/d) Iventa
Hamburg, Köln, Wien (Österreich) Zum Job
HARTING IT Services GmbH & Co. KG-Firmenlogo
Praktikum / Abschlussarbeit - IT Product Lifecycle Management HARTING IT Services GmbH & Co. KG
Espelkamp Zum Job
HARTING Electric Stiftung & Co. KG-Firmenlogo
Produktmanager Industriesteckverbinder (m/w/d) HARTING Electric Stiftung & Co. KG
Espelkamp Zum Job
HARTING Electric Stiftung & Co. KG-Firmenlogo
Prozessexperte SAP APO ePP/DS (m/w/d) HARTING Electric Stiftung & Co. KG
Espelkamp Zum Job
Firmengruppe Max Bögl-Firmenlogo
Entwicklungsingenieur (m/w/d) für Magnetschwebebahnsystem Firmengruppe Max Bögl
Sengenthal Zum Job
HARTING IT Services GmbH & Co. KG-Firmenlogo
SAP Inhouse Consultant PP/APO ePPDS HARTING IT Services GmbH & Co. KG
Espelkamp, Berlin Zum Job
HARTING IT Services GmbH & Co. KG-Firmenlogo
Praktikum / Abschlussarbeit im Bereich DevOps HARTING IT Services GmbH & Co. KG
Berlin, remote Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Bauingenieur / Bautechniker als Bauleiter (m/w/d) für Hochbauprojekte Max Bögl Bauservice GmbH & Co. KG
Liebenau bei Nienburg / Weser Zum Job
HARTING IT Services GmbH & Co. KG-Firmenlogo
SAP Inhouse Consultant PP/APO ePPDS HARTING IT Services GmbH & Co. KG
Espelkamp Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Bauleiter (m/w/d) Tiefbau - Straßenbau Magdeburg Max Bögl Bauservice GmbH & Co. KG
Magdeburg Zum Job
ANDRITZ HYDRO GmbH-Firmenlogo
System Engineer (m/w/d) - Oil Hydraulics and Subsystems Compact Hydro ANDRITZ HYDRO GmbH
Ravensburg Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Statiker (m/w/d) Max Bögl Bauservice GmbH & Co. KG
Liebenau bei Nienburg / Weser Zum Job
Ganter Group-Firmenlogo
Business Team Manager Innenausbau (m/w/d) Ganter Group
Tauberbischofsheim Zum Job
Die weltweit erste Leichtbau-Übergangskupplung in Faserverbundbauweise entstand in den Labors des Instituts für Strukturleichtbau der TU Chemnitz. Der Leiter des Instituts, Prof. Lothar Kroll (r.), bespricht die Konstruktion mit seinen Mitarbeitern Lars Ulke-Winter und Holger Seidlitz (v.l.). Erste Belastungstests beim TÜV Süd hat die Kupplung bereits bestanden.

Die weltweit erste Leichtbau-Übergangskupplung in Faserverbundbauweise entstand in den Labors des Instituts für Strukturleichtbau der TU Chemnitz. Der Leiter des Instituts, Prof. Lothar Kroll (r.), bespricht die Konstruktion mit seinen Mitarbeitern Lars Ulke-Winter und Holger Seidlitz (v.l.). Erste Belastungstests beim TÜV Süd hat die Kupplung bereits bestanden.

Quelle: TU Chemnitz/Mario Steinebach

Die Chemnitzer Maschinenbauer orientierten sich bei der Neuentwicklung an der Scharfenbergkupplung des Projektpartners Voith, die schon seit 1903 im Bahnverkehr eingesetzt wird. „Die Scharfenbergkupplung ist heute internationaler Marktführer. In Europa sind nahezu alle Staatsbahnen und weltweit viele der Schnellbahn- und Metrobetriebe mit Scharfenberg-Kupplungssystemen ausgestattet“, berichtet Forscher Holger Seidlitz von der Professur Strukturleichtbau und Kunststoffverarbeitung der TU Chemnitz.

Einzelne Bauteile durch Titan verstärkt

Ein Ende der Scharfenbergkupplung besteht aus einer Stirnplatte. Diese wird an die Kupplung des zu ziehenden Zuges angelegt. Daran wird ein Kupplungskörper angeschlossen, der mit einer Zugschlaufe endet, die an die abschleppende Zugmaschine gehängt wird. Ebenso wird ein Sicherungsbügel mit dem Kuppelhaken des Abschleppers verbunden.

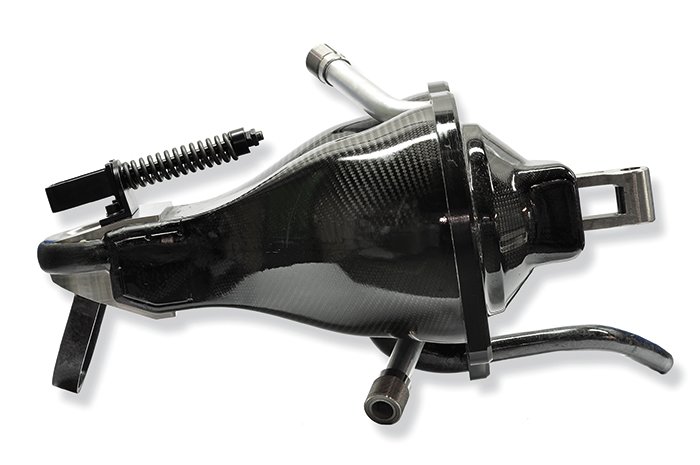

Die CFK-Übergangskupplung desBahntechnikherstellers Voith im Detail.

Die CFK-Übergangskupplung desBahntechnikherstellers Voith im Detail.

Quelle: Voith

Die Anforderungen für eine Übergangskupplung sind hoch. Sie muss beim Rangieren auch mehrerer Wagons hohe Druck- und Zuglasten aushalten. Besonders einzelne Teile wie die Zugschlaufe müsse so hohen Kräften standhalten, dass die Forscher den CFK durch Titan verstärkt haben. Zudem wurde die Konstruktion gegenüber der Stahlvariante modifiziert. „Um die Kupplung an eine Vielzahl verschiedener Haken einhängen zu können, sind der Schlaufengeometrie enge Grenzen gesetzt. Deshalb haben wir ein Hakeninsert entwickelt, also ein Bauteil, das unterhalb der Schlaufe sitzt und sie zusätzlich verstärkt, ohne gegen die Bauraumrestriktionen zu verstoßen“, erklärt Seidlitz.

Die neue Kupplung ist für alle Zugvarianten geeignet, sogar für den ICE. Voith gibt als Belastungskennzahlen eine Zugkraft von 400 kN und 250 kN für die Druckkraft an. Sämtliche Bauteile der neuen Übergangskupplung wurden bereits Belastungstests beim TÜV Süd unterzogen. „In einem Kuppelversuch konnte die Gesamtfunktion ebenso bestätigt werden wie das korrekte Zusammenspiel der Baugruppen und die Festigkeit der lasttragenden Komponenten“, bestätigt Seidlitz. „Die CFK-Übergangskupplung erfüllt die extremen Anforderungen und wird derzeit für die Markteinführung vorbereitet.“ Die Bahn will die Kupplung nun ein Jahr testen.
