Meisterleistung der Ingenieure 11.12.2015, 15:22 Uhr

Das sind 5 spektakuläre Fakten zum neuen Gotthardtunnel

In einem Jahr ist es so weit: Am 11. Dezember 2016 nimmt der Schweizer Gotthardtunnel seinen Betrieb auf. Der längste Eisenbahntunnel der Welt ist 57 km lang und bildet eine neue Nord-Süd-Achse durch die Alpen. Und ein Blick ins Innere verrät: Er ist das Ergebnis ingenieurstechnischer Meisterleistungen. Das zeigen fünf besonders faszinierende Technikfakten.

Diesel Bild ging um die Welt: Am 15. Oktober 2010 gelang der Bohrmaschine Sissi in der Oströhre der Durchbruch – genau um 14.17 Uhr.

Diesel Bild ging um die Welt: Am 15. Oktober 2010 gelang der Bohrmaschine Sissi in der Oströhre der Durchbruch – genau um 14.17 Uhr.

Foto: Herrenknecht

Diesel Bild ging um die Welt: Am 15. Oktober 2010 gelang der Bohrmaschine Sissi in der Oströhre der Durchbruch – genau um 14.17 Uhr.

Foto: Herrenknecht

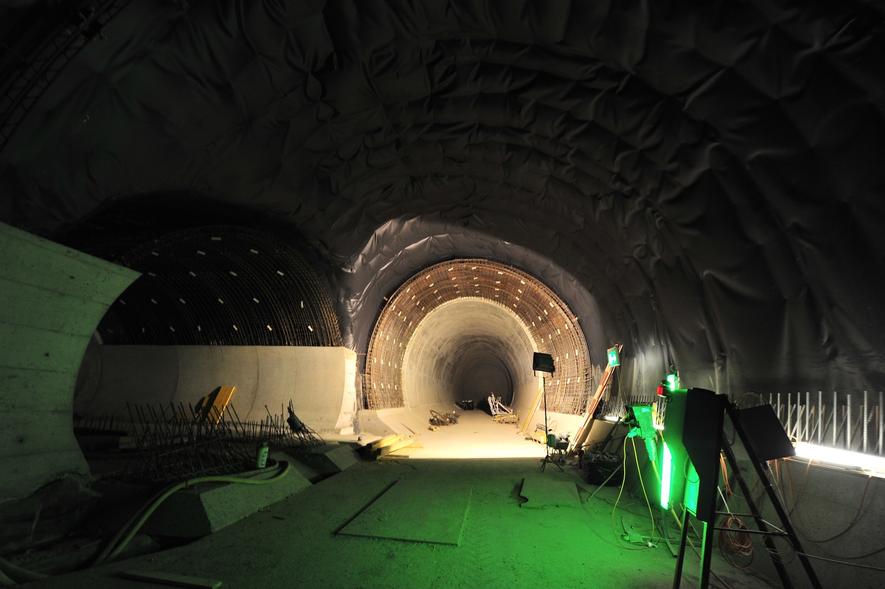

Foto: TransaAlp Gotthard AG

Foto: TransaAlp Gotthard AG

Foto: TransaAlp Gotthard AG

Foto: TransaAlp Gotthard AG

Foto: TransaAlp Gotthard AG

Foto: TransaAlp Gotthard AG

Foto: TransaAlp Gotthard AG

Foto: TransaAlp Gotthard AG

Foto: TransaAlp Gotthard AG

Top Stellenangebote

Zur Jobbörse
Die Autobahn GmbH des Bundes-Firmenlogo
Fachexperte für die Straßenverwaltung (m/w/d) Die Autobahn GmbH des Bundes
München Zum Job
Firmengruppe Max Bögl-Firmenlogo
Entwicklungsingenieur (m/w/d) Elektrotechnik für Magnetbahnen Firmengruppe Max Bögl
Sengenthal bei Neumarkt in der Oberpfalz Zum Job
Städtisches Klinikum Dresden-Firmenlogo
Projektleiter (m/w/d) Bau Städtisches Klinikum Dresden
Dresden Zum Job
Ostbayerische Technische Hochschule Amberg-Weiden-Firmenlogo
Professur (W2) Verfahren der Wasser-, Boden- und Luftreinhaltung Ostbayerische Technische Hochschule Amberg-Weiden
Stadt Kehl-Firmenlogo
Ingenieur*in (m/w/d) Geschäftsbereichsleitung Abwasser Stadt Kehl
Technische Universität Berlin-Firmenlogo
Bibliotheksreferendar*in (d/m/w) - Beamtin*Beamter auf Widerruf - Anwärterbezüge Eingangsamt BesGr. A13 Technische Universität Berlin
ANDRITZ Küsters GmbH-Firmenlogo
Inbetriebnahme-Ingenieur (m/w/d) ANDRITZ Küsters GmbH
Krefeld Zum Job
P+R Betriebsgesellschaft mbH-Firmenlogo
Bauingenieur / Architekt P+R-Parkhäuser (w/m/d) P+R Betriebsgesellschaft mbH
Hamburg Zum Job
WEMAG Netz GmbH-Firmenlogo
Prozessorganisator Grundzuständiger Messstellenbetrieb (m/w/d) WEMAG Netz GmbH
Schwerin Zum Job
Menlo Systems GmbH-Firmenlogo
Ingenieur / Techniker (m/w/d) für die Produktion von Frequenzkämmen Menlo Systems GmbH
Planegg Zum Job
Aerologic GmbH-Firmenlogo
Engineer Aircraft Reliability & Maintenance Program (m/f/x) Aerologic GmbH
Leipzig/Halle Airport Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Consultant Digital Transformation (m/w/d) Schwerpunkte IT, Industrie und Engineering THOST Projektmanagement GmbH
Freiburg im Breisgau, Mannheim, München, Stuttgart Zum Job
Kromberg & Schubert Automotive GmbH & Co. KG-Firmenlogo
Ingenieur für Funktionale Sicherheit (m/w/d) Kromberg & Schubert Automotive GmbH & Co. KG
Abensberg bei Regensburg Zum Job
Hamamatsu Photonics Deutschland GmbH-Firmenlogo
Vertriebsingenieur (m/w/d) Bereich Spektrometer und Mikroskopie Hamamatsu Photonics Deutschland GmbH
Herrsching am Ammersee Zum Job
Brüninghoff GmbH & Co.KG-Firmenlogo
Ingenieurin (m/w/divers) als Führungskraft für Arbeitssicherheit / Gesundheitsschutz Brüninghoff GmbH & Co.KG
Quantum-Systems GmbH-Firmenlogo
Junior Recruiter (m/f/d) Quantum-Systems GmbH
Gilching Zum Job
Rhein-Sieg Netz GmbH-Firmenlogo
Ingenieur (m/w/d) Strategische Netzplanung Rhein-Sieg Netz GmbH
Siegburg Zum Job
Quantum-Systems GmbH-Firmenlogo
Manager (m/w/d) Export/Zoll & Auftragsabwicklung Quantum-Systems GmbH
Gilching Zum Job
Quantum-Systems GmbH-Firmenlogo
.Net Software Developer (Munich or Kyiv) (f/m/d) Quantum-Systems GmbH
Gilching, Kiew (Ukraine) Zum Job
EMKA Beschlagteile GmbH & Co KG-Firmenlogo
Produktmanager für elektronmechanische Produkte (m/w/d) EMKA Beschlagteile GmbH & Co KG
Wuppertal Zum Job

17 Jahre ist es her, dass die Ingenieure in der Schweiz die erste Ladung Sprengstoff gezündet haben, um den gewaltigsten Eisbahntunnel der Welt zu bauen. Und in genau einem Jahr, am 11. Dezember 2016,  wird der Tunnel mit dem Fahrplanwechsel der Schweizer Bahn seinen Regelbetrieb aufnehmen. Im Gegensatz zum historischen Gotthardtunnel haben die Ingenieure der Neuzeit in Talhöhe das Gotthardmassiv durchbohrt. Damit wollten sie einen Tunnel ohne Steigungen ermöglichen.

Die Folge ist allerdings, dass der Tunnel wegen seiner tiefen Lage durch 57 km Gestein gebaut werden musste. Beim historischen Gotthardtunnel genügten dagegen 15 km. Der neue Gotthard ist ein technisches Meisterwerk. Und verfügt über eine Menge Technik-Highlights.

1. Gigantische Tunnelbohrmaschinen kommen aus Deutschland

Wer oder was hat sich im Gotthardtunnel eigentlich durch die Alpen gefressen? Das haben 400 m lange Tunnelbohrer des deutschen Herstellers Herrenknecht erledigt. Die 4700-PS-starken Maschinen Herrenknecht S-210 und S-211, von den Ingenieuren liebevoll Sissi und Heidi genannt, haben seit 2003 Millionen Tonnen Gestein aus dem Berg gebrochen.

Demontage einer Tunnelbohrmaschine von Herrenknecht: Vier Maschinen bohrten 85 km der Röhren durch den Gotthard.

Demontage einer Tunnelbohrmaschine von Herrenknecht: Vier Maschinen bohrten 85 km der Röhren durch den Gotthard.

Quelle: TransAlp Gotthard AG

Vier Tunnelbohrmaschinen waren gleichzeitig im Einsatz, um Zeit zu sparen. Sie bohrten 85 Kilometer der Hauptröhren.

Die gigantischen Bohrköpfe wiegen 225 t, haben einen Durchmesser von 9,43 m und drehten sich mit 6 U/min – so schafften die Arbeiter 38 m pro Tag.

2. Durchbruch mit nur wenigen Millimetern Abweichung

Die Tunnelbohrer begannen 2003, sich durch das massive Gestein des Gotthard zu bohren. Der Durchbruch gelang der Bohrmaschine Sissi am 15. Oktober 2010 in der Oströhre – genau um 14.17 Uhr. Das Bild der Arbeiter ging damals um die Welt.

Der Durchbruch ist ein Paradebeispiel für die Präzision der Tunnelbauer und ihrer Maschinen: Beide Tunnelbohrmaschinen waren von der Sollachse horizontal nur um 4 mm und vertikal um 8 mm abgewichen. Eine ingenieurstechnische Meisterleistung.

Und noch ein Durchbruch, hier im Ceneri-Basistunnel bei Sigrino.

Und noch ein Durchbruch, hier im Ceneri-Basistunnel bei Sigrino.

Quelle: TransAlp Gotthard AG

Allerdings waren auch die Vermessungstechniker des ersten Gotthardtunnels auch nicht ohne: Sie arbeiteten 1872 bei der Vermessung des Berges mit Spiegeln. Die Röhren wichen beim Durchbruch nur 33 cm seitlich und 5 cm in der Höhe voneinander ab. Bohrkopf Sissi, dem der Durchbruch gelang, hat es inzwischen bis ins Museum geschafft. Sissi steht inzwischen im Verkehrsmuseum der Schweiz in Luzern.

3. Lasersystem hat den gesamten Tunnel in 1,5 Jahren vermessen

Eine der Anforderungen an die Ingenieure lautete: Die Abdichtung muss den Tunnel 100 Jahre lang zuverlässig vor Wassereinbrüchen schützen. Deshalb mussten die Techniker die Tunnelwand alle 2 cm vermessen. Für die insgesamt 8,2 Milliarden Messpunkte hätte das mit herkömmlicher Messtechnik allerdings 275 Jahre gedauert. Geschafft haben es die Vermessungstechniker allerdings in nur 1,5 Jahren.

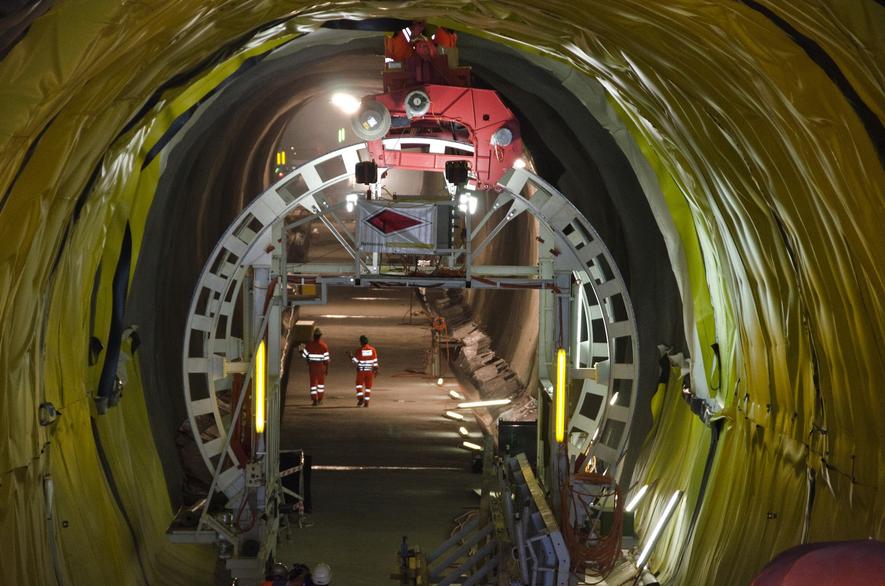

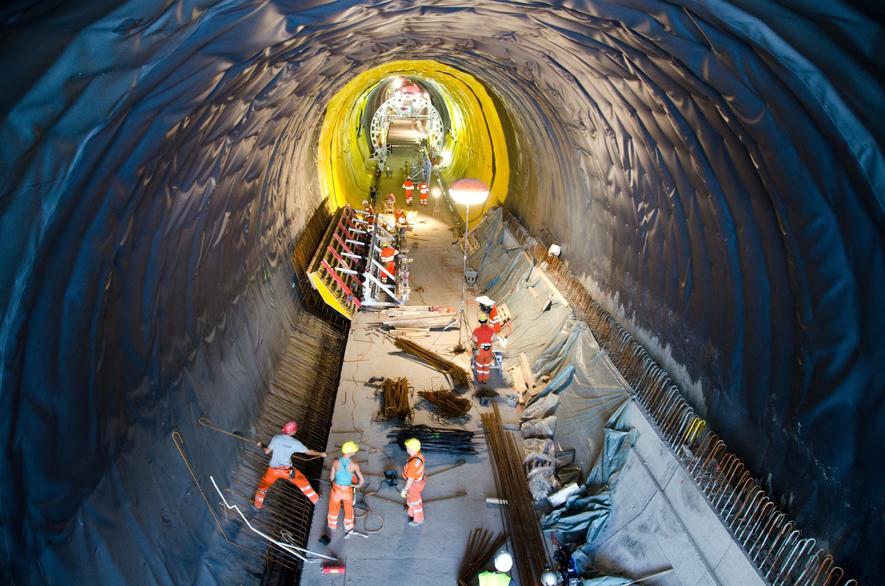

Schalwagen im Gotthardtunnel: Die Tunnelwände wurden alle 2 cm vermessen, um immer die richtige Menge Beton aufzutragen.

Schalwagen im Gotthardtunnel: Die Tunnelwände wurden alle 2 cm vermessen, um immer die richtige Menge Beton aufzutragen.

Quelle: TransAlp Gotthard AG

Wie? Mit einem Laserscanner des Unternehmens Amberg Technologies. Der Scanner verglich an jedem Messpunkt Soll- und Istwert. Die Tunnelbauer konnten dann sofort die Menge an Beton für die Wandschalung optimieren.

4. Gigantischer Sog macht Lüftungsanlage überflüssig

Der Tunnel unter den Alpen ist so perfekt konstruiert, dass Züge mit einer Geschwindigkeit von bis zu 250 km/h hindurchrasen können. Dabei entsteht ein so gewaltiger Sog, dass im Tunnel keine zusätzliche Lüftungsanlage aktiv sein muss. Von außen wird genug Luft angesaugt.

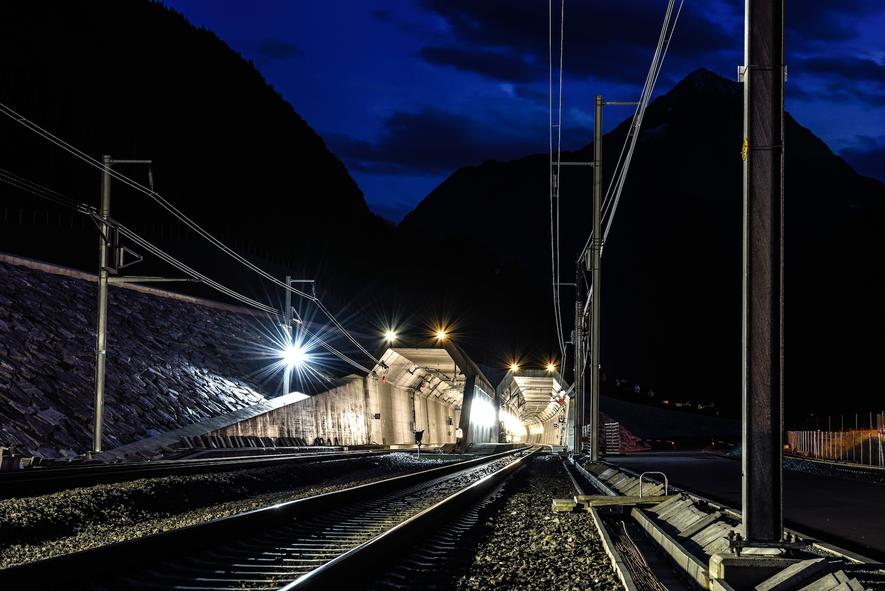

Die Züge im Tunnel erzeugen einen so großen Sog, dass eine zusätzliche Lüftungsanlage nicht nötig ist.

Die Züge im Tunnel erzeugen einen so großen Sog, dass eine zusätzliche Lüftungsanlage nicht nötig ist.

Quelle: TransAlp Gotthard AG

Allerdings stellte der Sog die Ingenieure auch vor eine große Herausforderung: Denn zu Beginn gingen in Teströhren durch die Druckstöße regelmäßig daumenstarke Schrauben, Stahlbänder und Türen zu Bruch. Mittlerweile sind sie aber robust genug.

5. Ausgeklügeltes Notfallsystem für den Brandfall

Ein Brand in dem 57 km langen Tunnel wäre ein GAU. Doch die Schweizerische Bundesbahn (SBB) als Betreiber hat vorgesorgt: Sie haben die Röhren nach zwei Drittel der Strecke um einen 2 m breiten Behelfsbahnsteig erweitert, von dem Hilfsstollen zu einer Parallelröhre führen. Der Clou: Diese mit Türen abgeriegelte Röhre steht unter Überdruck, sodass kein Rauch eindringen kann. Passagiere sollen dort auf Hilfe warten.

Riesige Tore im Gotthardtunnel lassen sich im Fall eines Brandes verschließen. Die Fahrgäste können in Querschläge flüchten, die alle 320 m ins Bergmassiv hineingeschlagen sind. Die 40 m langen Räume haben Frischluftzufuhr und lassen sich mit feuerfesten Türen verschließen.

Riesige Tore im Gotthardtunnel lassen sich im Fall eines Brandes verschließen. Die Fahrgäste können in Querschläge flüchten, die alle 320 m ins Bergmassiv hineingeschlagen sind. Die 40 m langen Räume haben Frischluftzufuhr und lassen sich mit feuerfesten Türen verschließen.

Quelle: TransAlp Gottgard AG

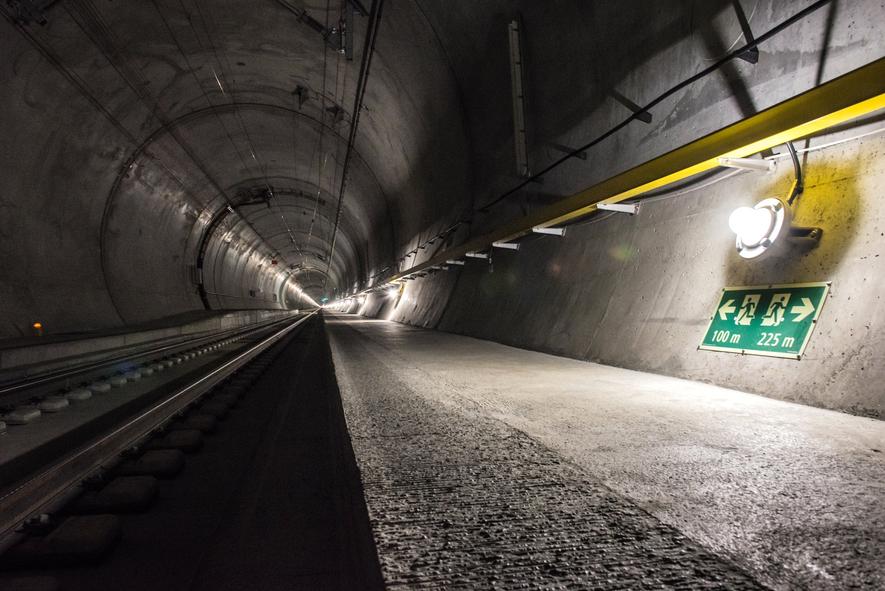

Und was passiert, wenn der Zug liegenbleibt und den Notbahnsteig nicht erreicht? Dann müssen die Fahrgäste in Querschläge flüchten, die alle 320 m ins Bergmassiv hineingeschlagen sind. Die 40 m langen Räume haben Frischluftzufuhr und lassen sich mit feuerfesten Türen verschließen. Und natürlich ist der gesamte Tunnel vollgestopft mit Sensoren und insgesamt 2600 km Datenkabeln, damit die Zentrale stets den Überblick hat.
