Erste Strecke in China 13.01.2020, 14:32 Uhr

Bögl entwickelt Transrapid für Nahverkehr weiter

Seit dem schweren Unfall mit 23 Toten auf der Teststrecke im Emsland setzte kein Politiker mehr einen Cent auf die Magnetbahntechnologie. Doch der Baukonzern Max Bögl hat einen serienreifen Nachfolger aus dem Hut gezaubert. Der TSB soll nicht mehr entfernte Metropolen mit Supergeschwindigkeiten verbinden, sondern im Nahverkehr eingesetzt werden.

Fast unbemerkt von der Öffentlichkeit hat das Bauunternehmen Max Bögl die Transrapid-Technologie weiterentwickelt und will sie im Nahverkehr einsetzen. Hier im Bild die Teststrecke am Firmensitz in der Oberpfalz.

Foto: Firmengruppe Max Bögl

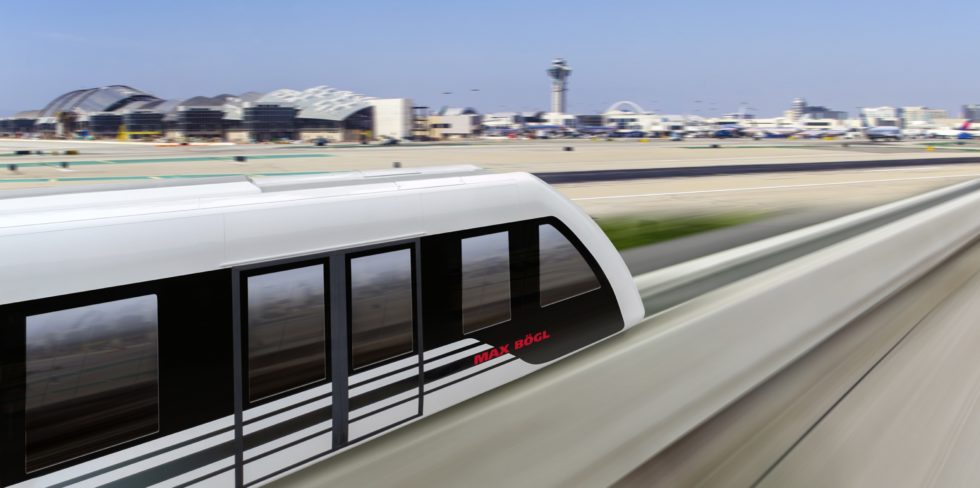

Demnächst will sich Bögl auch um die Anbindung des Flughafens München an die Innenstadt bewerben.

Foto: Firmengruppe Max Bögl

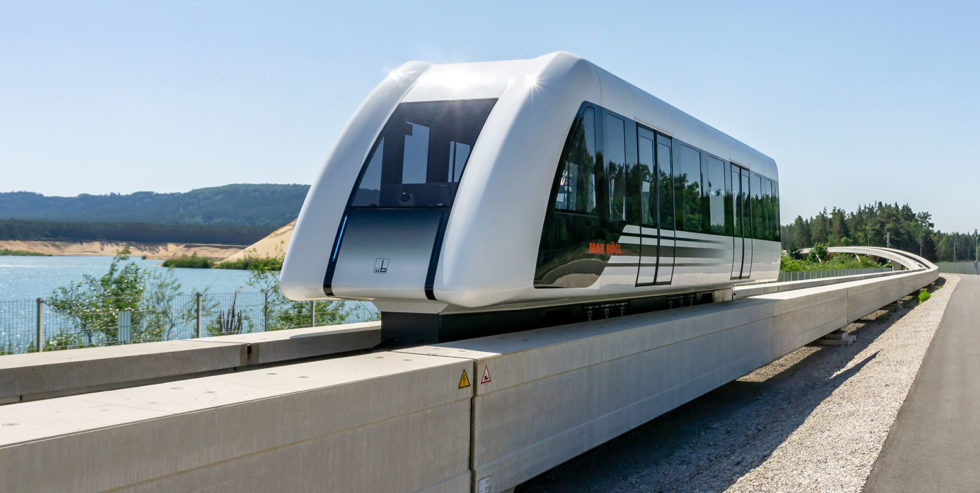

Die Teststrecke in der Oberpfalz: Der neue Transrapid hat bereits 65.000 Testkilometer absolviert.

Foto: Firmengruppe Max Bögl

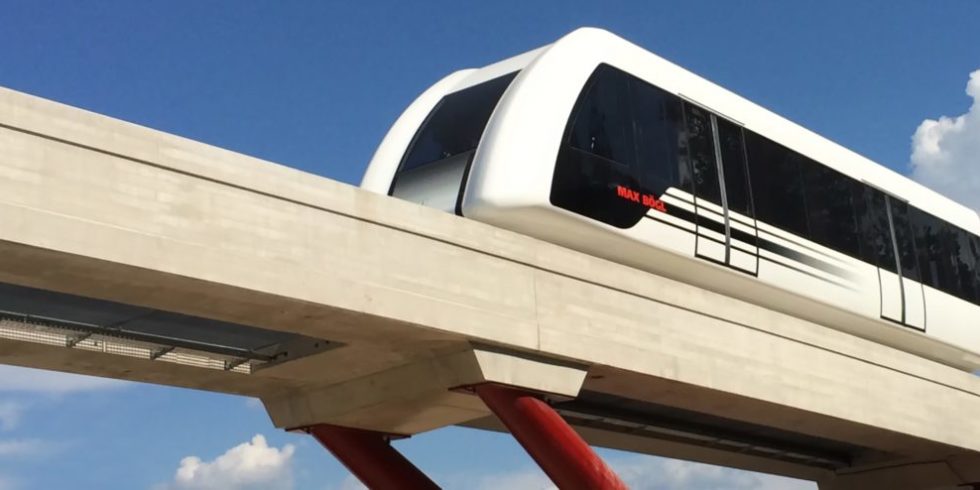

Teststrecke auf dem Bögl-Firmengelände in der Oberpfalz.

Foto: Firmengruppe Max Bögl

Die Teststrecke in der Oberpfalz: Der neue Transrapid hat bereits 65.000 Testkilometer absolviert.

Foto: Firmengruppe Max Bögl

Vertragsunterzeichnung für die Teststrecke in China.

Foto: Firmengruppe Max Bögl

Top Stellenangebote

Zur Jobbörse
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Arbeitsvorbereiter / Bauleiter (m/w/d) Ingenieurbau Hamburg Max Bögl Bauservice GmbH & Co. KG
Hamburg Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Bauingenieur / Wirtschaftsingenieur (Bau) / Bautechniker (m/w/d) im Technischen Projektmanagement Hochbau Max Bögl Bauservice GmbH & Co. KG
verschiedene Standorte Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Bauingenieur / Referent (m/w/d) für RIB iTWO Max Bögl Bauservice GmbH & Co. KG
Sengenthal Zum Job
VISPIRON SYSTEMS-Firmenlogo
Fahrzeugtechniker (m/w/d) Fahrzeugintensivtest VISPIRON SYSTEMS
München Zum Job
Berliner Wasserbetriebe-Firmenlogo
Leiter:in Automatisierungs-/ Prozessleittechnik (w/m/d) Berliner Wasserbetriebe
Albemarle Germany GmbH-Firmenlogo
Techniker / Ingenieur Mess- und Elektrotechnik (m/w/d) Albemarle Germany GmbH
Langelsheim Zum Job
Deutsche Rentenversicherung Bund-Firmenlogo
Ingenieur*in Elektrotechnik Starkstrom Energieeffizienz (m/w/div) Deutsche Rentenversicherung Bund
N-ERGIE Netz GmbH-Firmenlogo
Ingenieur (m/w/d) für Qualitäts- und Bilanzkreismanagement N-ERGIE Netz GmbH
Nürnberg Zum Job
Helvetia Schweizerische Versicherungsgesellschaft AG-Firmenlogo
Risk Engineer (m/w/d) Brandschutz Helvetia Schweizerische Versicherungsgesellschaft AG
Notarkasse Anstalt des öffentlichen Rechts-Firmenlogo
Werkstudent (m/w/d) der Fachrichtung Architektur / Bauingenieurwesen Notarkasse Anstalt des öffentlichen Rechts
München Zum Job
Forschungszentrum Jülich GmbH-Firmenlogo
Teamleitung - Komplexitätsmanagement in Energiesystemmodellen zur Planung einer erfolgreichen Energiewende (w/m/d) Forschungszentrum Jülich GmbH
Jülich bei Köln Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Techniker (m/w/d) im Bereich Verkehrsleittechnik und WAN-Netz Die Autobahn GmbH des Bundes
Frankfurt am Main Zum Job
GWH Wohnungsgesellschaft mbH Hessen-Firmenlogo
Technischer Projektmanager Versorgungstechnik / TGA (m⁠/⁠w⁠/⁠d) GWH Wohnungsgesellschaft mbH Hessen
Frankfurt am Main Zum Job
BRUNATA-METRONA GmbH & Co. KG-Firmenlogo
Projektleiter Großprojekte (m/w/d) BRUNATA-METRONA GmbH & Co. KG
München Zum Job
Stadtwerke München GmbH-Firmenlogo
Strategische*r Einkäufer*in Anlagenbau (m/w/d) Stadtwerke München GmbH
München Zum Job
über ifp | Executive Search. Management Diagnostik.-Firmenlogo
Werkleiter:in über ifp | Executive Search. Management Diagnostik.
Wolfsburg Zum Job
TB & C hybrid technologies GmbH-Firmenlogo
Produktingenieur (m/w/d) TB & C hybrid technologies GmbH
Herborn Zum Job
Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH-Firmenlogo
Teamleitung Planung Verkehrsinfrastruktur (d/m/w) Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH
Frankfurt am Main Zum Job
TB & C hybrid technologies GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) TB & C hybrid technologies GmbH
Herborn Zum Job
Berliner Wasserbetriebe-Firmenlogo
Ingenieur:in Anlagentechnik Auftragsprüfung / Klärwerk Wansdorf (w/m/d) Berliner Wasserbetriebe
Schönwalde-Glien Zum Job

Unbemerkt von der Öffentlichkeit hat der bayerische Bauunternehmer Bögl mit dem Transport-System-Bögl, kurz TSP, die Technologie der Magnetschwebebahn Transrapid weiterentwickelt. 2006 war der Transrapid auf der Teststrecke im Emsland schwer verunglückt. 23 Menschen verloren in den Trümmern ihr Leben. Der Transrapid sollte mit bis zu 500 km/h Metropolen in Deutschland verbinden.

Bögl plant Maximalgeschwindigkeit von 150 km/h

Bögl hat mit solchen Supergeschwindigkeiten nichts am Hut, im Gegenteil: Der TSB soll im Nahverkehr auf Distanzen von 5 bis 30 Kilometer mit maximal 150 km/h die Menschen bewegen. Max Bögl, das größte deutschen Bauunternehmen in Privatbesitz mit 6.500 Beschäftigten und einem Umsatz von 1,7 Milliarden Euro im vergangenen Jahr, arbeitet schon seit 10 Jahren am TSB. Nun wagt sich das Bauunternehmen nach Investitionen von etwa 35 Millionen Euro mit seinen Plänen an die Öffentlichkeit.

Hier wird Ihnen ein externer Inhalt von youtube.com angezeigt.

Mit der Nutzung des Inhalts stimmen Sie der Datenschutzerklärung von youtube.com zu.

Der Anlass: Die Firmengruppe hat einen Kooperationsvertrag mit dem chinesischen Unternehmen Chengdu Xinzhu Road & Bridge Machinery Co. Ltd. abgeschlossen. Diese umfasst den Bau einer über 3,5 Kilometer langen Teststrecke in Chengdu, der Hauptstadt der Provinz Sichuan, mit dem Ziel, das neue Magnetbahnsystem in China zulassen zu können. „Wir freuen uns sehr, dass uns mit dieser Kooperation der Markteintritt in China gelungen ist“, sagte Vorstandsvorsitzender Stefan Bögl bei der Vertragsunterzeichnung. „Mit unserer neuen Technologie haben wir ein sehr attraktives, umweltfreundliches und vor allem kosteneffektives Angebot für die wachsende Mobilität in Metropolen.“

Fahrweg, Fahrzeug und Betriebstechnik aus einem Guss

Bögl ist kein Neuling im Geschäft mit der Magnetschwebebahntechnologie. Denn die Firmengruppe war bereits bei der Transrapid-Teststrecke im Emsland und bei der bislang einzigen kommerziellen Strecke in Shanghai als Lieferant und Lizenzgeber für den Fahrweg dabei. Nach dem schweren Unfall auf der Teststrecke im Emsland und dem Aus für den Transrapid arbeiteten die Bögl-Ingenieure seit 2008 weiter an der Magnetschwebebahn, allerdings mit einer völlig neuen Ausrichtung.

Max Bögl tüftelt nun nicht mehr am Fahrweg herum, sondern entwickelt das Gesamtsystem aus einem Guss – Fahrweg, Fahrzeug und die Betriebstechnik. „Bei spurgebundenen Verkehrssystemen entfallen 70 % der gesamten Investitionen auf die Infrastruktur“, sagt Vorstandschef Stefan Bögl. Und genau diese Infrastruktur haben sich die Bögl-Ingenieure genau angesehen und optimiert.

Jetzt umfasst der Fahrweg das Fahrzeug

So können die 12 Meter langen und tonnenschweren Fahrwegsegmente aus Betonfertigteilen industriell am Bögl-Sitz in Sengenthal in der Oberpfalz in einer Art Baukastenprinzip gefertigt werden. Auch beim System Fahrwerk und Fahrzeug haben die Ingenieure die Transrapid-Welt auf den Kopf gestellt. Beim TSB umfasst nicht mehr das Fahrzeug den Fahrweg, sondern der Fahrweg das Fahrzeug.

Das macht den Betrieb der Strecke leiser, weil die meisten Geräusche wie Luftwirbel in den betonierten Trassenkörper geleitet und dort geschluckt werden. So kann die Trasse auch im Winter nicht so schnell einfrieren. Zudem wird die Trasse auch schmaler und die Menschen können näher an die Strecke heran. Die Trassen können platzsparender gebaut werden. Der Pressesprecher von Max Bögl, Jürgen Kotzbauer, sieht darin den entscheidenden Vorteil gegenüber dem Transrapid. „Der Transrapid mit einer Höchstgeschwindigkeit von 400 Kilometer pro Stunde ist gar nicht geeignet für eng bebaute Regionen.“

Bögl: „Das kann ein Milliardenmarkt werden“

Die reduzierte Geschwindigkeit macht sich auch bei den Baukosten bemerkbar: Denn bei einem maximalen Tempo von 150 km/h sind die Anforderungen lange nicht so hoch wie beim pfeilschnellen Transrapid. Die Entwickler kalkulieren die Kosten bei einer auf Stelzen errichteten Strecke auf rund 50 Millionen Euro für einen zweigleisigen Kilometer zum reibungslosen Pendelbetrieb. Bei einer neuen U-Bahn kann ein solcher Doppelkilometer je nach Untergrund gut 300 Millionen Euro kosten.

Bögl will eine über 3,5 Kilometer lange Teststrecke in Chengdu, der Hauptstadt der Provinz Sichuan, bauen.

Bögl will eine über 3,5 Kilometer lange Teststrecke in Chengdu, der Hauptstadt der Provinz Sichuan, bauen.

Quelle: Firmengruppe Max Bögl

Zudem wirbt Bögl mit kurzen Taktzeiten. Das System könne 30.000 Fahrgäste pro Stunde und Richtung transportieren. Solche Zahlen machen die neue Magnetschwebebahn interessant, um etwa Flughäfen oder Messen mit den Metropolen und dem regionalen öffentlichen Nahverkehrssystemen zu verbinden. Vorstandschef Stefan Bögl verbreitet daher im Handelsblatt Optimismus: „Es gibt weltweit ein großes Potential für die Technologie, das kann ein Milliardenmarkt werden.“

65.000 Kilometer im Testbetrieb absolviert

Bereits seit 2012 erprobt Max Bögl die eigene Magnetschwebebahn auf einer 820 Meter langen Teststrecke am Firmensitz in Sengenthal. Die Bahn hat fahrerlos bereits 65.000 Testkilometer absolviert. Bis zu 127 Passagiere soll ein Zugteil aufnehmen können, von denen mindestens zwei zu einem dann 24 Meter langen Fahrzeug zusammengefasst werden. Das Zulassungsverfahren als Personenbeförderungssystem in Deutschland läuft derzeit beim Eisenbahnbundesamt. Max Bögl erwartet noch in diesem Jahr oder spätestens im kommenden Frühjahr grünes Licht für das TSB.

Dann will das Unternehmen die Technologie nicht nur in China, sondern auch in Deutschland realisieren. Bögl plant eine Bewerbung um die Verbindung des Münchener Flughafens mit der Innenstadt. Die Chancen dafür stehen gar nicht mal so schlecht: Denn die Bundesregierung hat in den aktuellen Haushalt vier Millionen Euro eingestellt, mit der die Planung und Projektvorbereitung einer auf den Nahverkehrsbereich optimierten Magnetschwebetechnik beim Münchner Flughafen angeschoben werden sollen.

In China ist Bögl allerdings nicht der einzige Investor, der an eine Magnetbahn im Nahverkehr setzt. Auch die Metropole Shenzen will eine in China entwickelte Bahn im Cityverkehr einsetzen.

Ein Beitrag von:

  • Detlef Stoller

    Detlef Stoller ist Diplom-Photoingenieur. Er ist Fachjournalist für Umweltfragen und schreibt für verschiedene Printmagazine, Online-Medien und TV-Formate.
