Verfahren der TU Freiberg 10.12.2014, 10:46 Uhr

Seltene Erden aus alten Leuchtstoffröhren zurückgewinnen

Sie sind Sondermüll, ausrangierte Leuchtstoffröhren. Dabei enthalten sie seltene Wertstoffe, darunter auch die begehrten Seltenen Erden. Jetzt haben Forscher der TU Freiberg ein Verfahren entwickelt, dass diese Rohstoffe zurückgewinnt – und rentabel ist.

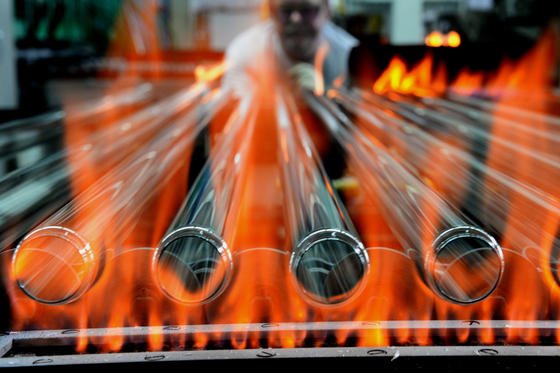

Herstellung von Glasröhren für Leuchtstoffröhren beim Lampenhersteller Narva in Brand-Erbisdorf in Sachsen: Die für die Produktion benötigten Seltenen Erden werden aus dem Recycling alter Leuchtstoffröhren gewonnen. Das Verfahren haben Chemiker der TU Freiberg entwickelt.

Herstellung von Glasröhren für Leuchtstoffröhren beim Lampenhersteller Narva in Brand-Erbisdorf in Sachsen: Die für die Produktion benötigten Seltenen Erden werden aus dem Recycling alter Leuchtstoffröhren gewonnen. Das Verfahren haben Chemiker der TU Freiberg entwickelt.

Foto: Hendrik Schmidt/dpa

Seltene Erden machen ihrem Namen alle Ehren, zumindest was „selten“ betrifft. Ihr Wert ist hoch und leicht beeinflussbar. China, das 90 Prozent der Seltenen Erden fördert, hat auch schon damit gedroht, den Export zu drosseln. Zu finden sind die seltenen Metalle in Displays, Leuchtstoffröhren, Mobiltelefonen, Dauermagneten, Akkus und selbst in Polituren.

Ausgediente Geräte werden zwar recycelt. Doch die winzigen Mengen Seltener Erden ließen sich bisher nicht zurückgewinnen. Oft sind nur geringe Mengen verbaut, deren Rückgewinnung zu aufwendig und damit zu teuer ist.

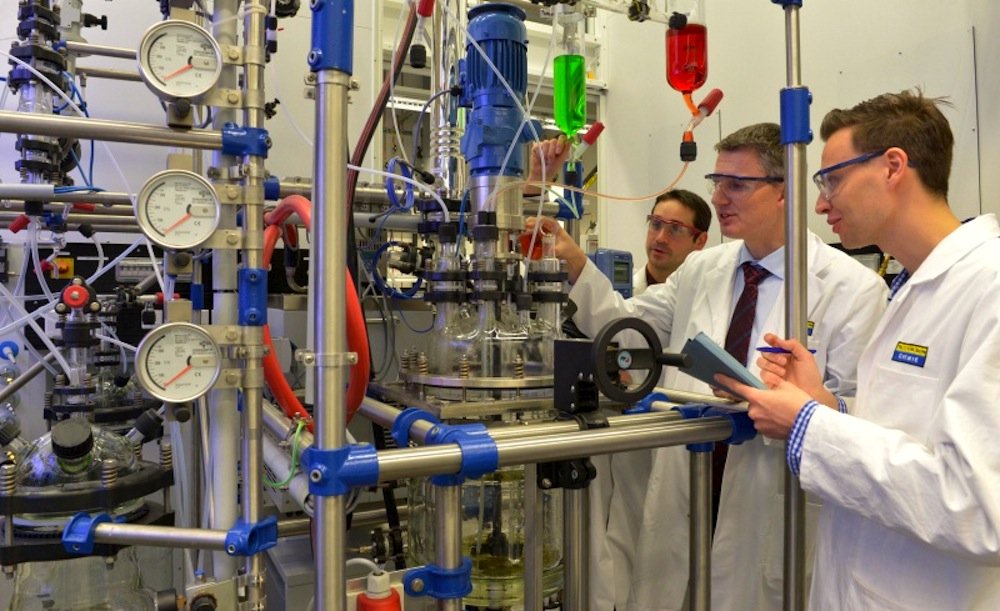

Forscher an der Versuchsanlage zur Rückgewinnung seltener Rohstoffe aus Leuchtstoffröhren.

Forscher an der Versuchsanlage zur Rückgewinnung seltener Rohstoffe aus Leuchtstoffröhren.

Quelle: Eckardt Mildner/TU Freiberg

Stellenangebote im Bereich Energie & Umwelt

Energie & Umwelt Jobs
VIVAVIS AG-Firmenlogo
Sales Manager (m/w/d) Metering VIVAVIS AG
Ettlingen / Homeoffice Zum Job
VIVAVIS AG-Firmenlogo
Sales Manager (m/w/d) im Bereich der Energie- und Wasserversorgung VIVAVIS AG
Vertriebsregion Mitte (Hessen, Rheinland-Pfalz, Saarland) Zum Job
Chemische Fabrik Kreussler & Co. GmbH-Firmenlogo
Projektingenieur (m/w/d) Advanced Energy Solutions Chemische Fabrik Kreussler & Co. GmbH
Wiesbaden Zum Job
Netzgesellschaft Potsdam GmbH-Firmenlogo
Ingenieur (m/w/d) Strategische Netzplanung Strom Netzgesellschaft Potsdam GmbH
Potsdam Zum Job
FUNKE Wärmeaustauscher Apparatebau GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) FUNKE Wärmeaustauscher Apparatebau GmbH
Gronau (Leine) Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Bachelor of Science / Bachelor of Engineering / Diplom / FH) Staatliche Gewerbeaufsicht Niedersachsen
Braunschweig Zum Job
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz (Master, Diplom Uni) Staatliche Gewerbeaufsicht Niedersachsen
verschiedene Standorte Zum Job
Thyssengas GmbH-Firmenlogo
Ingenieur Projektleiter Leitungsbau (m/w/d) Thyssengas GmbH
Dortmund Zum Job
Iqony Solutions GmbH-Firmenlogo
Projektingenieur (m/w/d) Prozesssimulation/Verfahrenstechnik Iqony Solutions GmbH
Hochschule Angewandte Wissenschaften München-Firmenlogo
Professur für Modellbildung und Simulation in der Energie- und Gebäudetechnik (W2) Hochschule Angewandte Wissenschaften München
München Zum Job
Forschungszentrum Jülich GmbH-Firmenlogo
Teamleiter:in - Integrierte Ressourcenbewertung (w/m/d) Forschungszentrum Jülich GmbH
Jülich bei Köln Zum Job
Iqony Solutions GmbH-Firmenlogo
Key-Account-Manager:in (m/w/d) Iqony Solutions GmbH
Birkenstock Productions Sachsen GmbH-Firmenlogo
Projektingenieur für Versorgungstechnik (TGA) (m/w/d) Birkenstock Productions Sachsen GmbH
Görlitz Zum Job
Berliner Stadtreinigung (BSR)-Firmenlogo
Mitarbeiter:in (w/m/d) strategisches Stoffstrom- und Anlagenmanagement Berliner Stadtreinigung (BSR)
Stadtwerke Essen AG-Firmenlogo
Ingenieur/Techniker (gn) für Kanal- und Entwässerungsplanung Stadtwerke Essen AG
TenneT TSO GmbH-Firmenlogo
Genehmigungsplaner (m/w/d) TenneT TSO GmbH
Kiel, Stockelsdorf Zum Job
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Betriebsleiterin / Betriebsleiter (w/m/d) Biogasanlage Berliner Stadtreinigungsbetriebe (BSR)
Berlin-Ruhleben Zum Job
TenneT TSO GmbH-Firmenlogo
Ingenieur als Projektleiter Leitungsbau (m/w/d) TenneT TSO GmbH
Bayerisches Staatsministerium für Wohnen, Bau und Verkehr-Firmenlogo
Master (m/w/d) Fachrichtung Maschinenwesen / Elektrotechnik / Energie- und Gebäudetechnik Bayerisches Staatsministerium für Wohnen, Bau und Verkehr
bayernweit Zum Job
ILF CONSULTING ENGINEERS GERMANY GMBH-Firmenlogo
Lead Ingenieur für Thermische Systeme (m/w/d) ILF CONSULTING ENGINEERS GERMANY GMBH
München Zum Job

Chemiker der Technischen Universität Bergakademie Freiberg haben jetzt ein Verfahren entwickelt, das auch kleinste Mengen Seltener Erden und anderer Rohstoffe wie Quecksilber zurückgewinnen kann. Die Bedeutung des Verfahrens liege darin, „dass wir auf einfachstem Wege sämtliche Leuchtstoffe unabhängig von ihren Seltenerdgehalten aufarbeiten“, so Professor Martin Bertau, Direktor des Instituts für Technische Chemie, der die Forschungsarbeiten leitete. „Wir isolieren die Metalle in reiner Form voneinander – ohne unzählige Trennstufen, wie dies in der klassischen Seltenerd-Aufbereitung der Fall ist.“

Aus einigen Tonnen Abfall werden einige Kilogramm Wertstoffe

Ganz ohne Trennstufen geht es allerdings nicht. Die Innenbeschichtungen von Leuchtstoffröhren, die während des Betriebs Licht erzeugen, werden mit Salzsäure abgewaschen. Es entsteht eine Art Brei, Slurry genannt, der neben den begehrten Seltenen Erden Yttrium, Gadolinium und Europium auch Verunreinigungen wie Calzium und Barium enthält.

Um letztere abzutrennen, wird der Slurry mit Schwefelsäure vermischt. Dabei wird Calzium zu Gips, Barium zu Schwerspat. Jetzt sind in der Salzsäure nur noch die Seltenen Erden gelöst. Die werden per Diffusionsdialyse von der Säure getrennt. Dieser Anlagenteil besteht aus einer Membran, die nur Seltene Erden durchlässt. Für andere Moleküle wirkt sie wie eine Sperre. Zuletzt werden die Metalle, die als Oxide vorliegen, voneinander getrennt.

Das Besondere der Entwicklung in Freiberg: Die Forscher haben den Schritt aus dem Labor hin in eine größere Anlage geschafft. Eine größere Anlage hat die TU gemeinsam mit der Firma FNE Entsorgungsdienste Freiberg und der Firma NARVA Lichtquellen GmbH & Co. KG entwickelt. Die Anlage ist für die Verarbeitung von einigen Jahrestonnen Produktionsabfällen ausgelegt. Gewonnen werden Seltene Erden im Kilogrammbereich. „De facto ist es eines der wenigen Verfahren, die den Sprung aus dem Labor in die industrielle Produktion geschafft haben und dabei gleichzeitig wirtschaftlich ist“, erklärt Prof. Bertau.

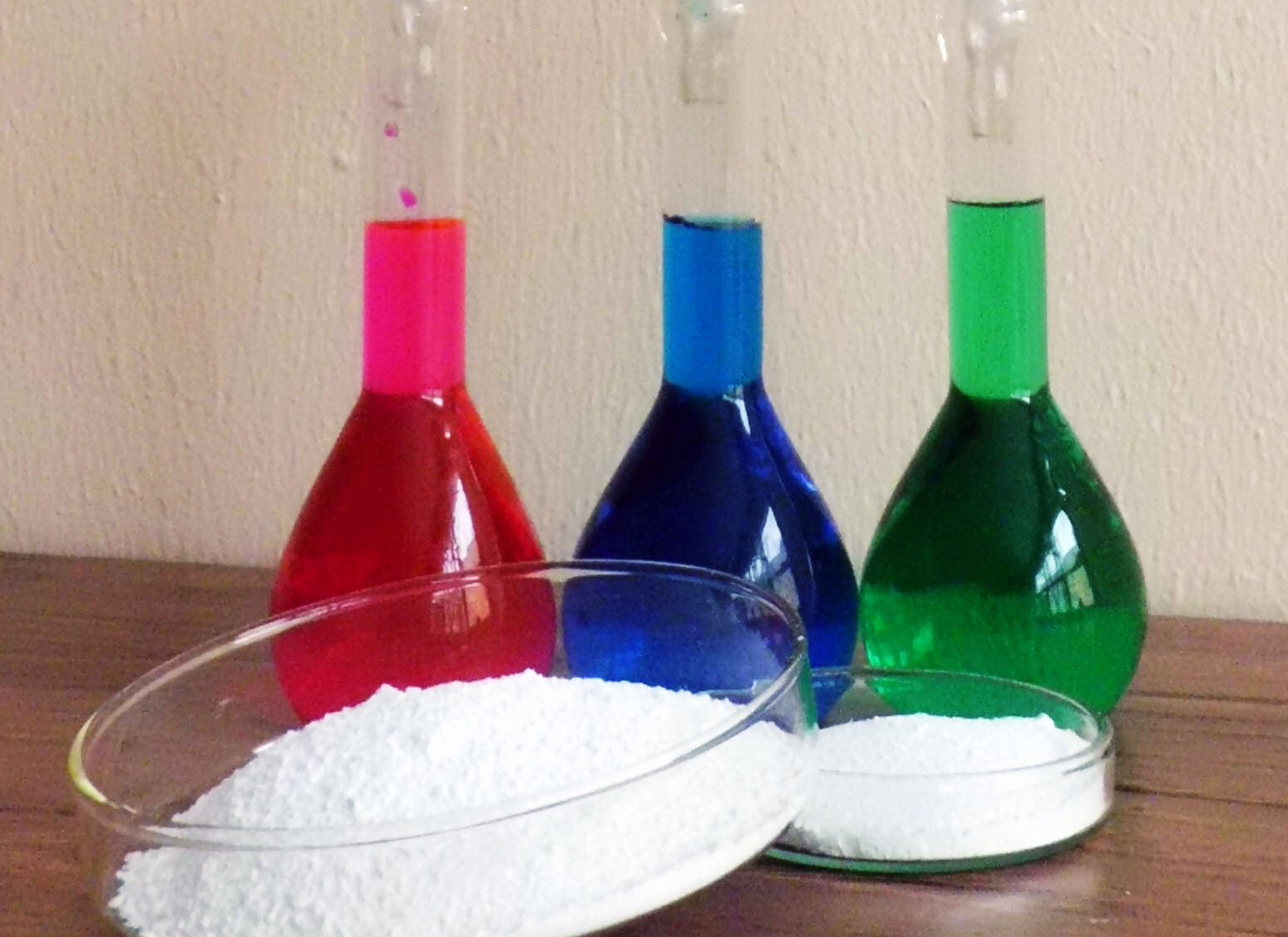

Seltene Erden, gewonnen aus Leuchtstoffröhren: Das Verfahren haben Chemiker der TU Freiberg entwickelt.

Seltene Erden, gewonnen aus Leuchtstoffröhren: Das Verfahren haben Chemiker der TU Freiberg entwickelt.

Quelle: Katja Golon/TU Freiberg

Recycelt werden zunächst Produktionsabfälle des Leuchtmittelhersteller Narva im mittelsächsischen Städtchen Brand-Erbisdorf, der die gesamte Palette abdeckt, von der klassischen Leuchtstoffröhre bis zur Leuchtdiodenlampe. Der wertvolle Ausschuss wird zur FNE Entsorgungsdienste Freiberg gefahren und dort in der neuen Anlage aufbereitet. Die Seltenen Erden, aber auch Metalle wie Quecksilber, werden sortenrein zurückgewonnen. Narva setzt sie, nachdem sie bei einem weiteren Dienstleister gereinigt worden sind, wieder in der Produktion ein.

Positive Bilanz trotz Preisverfall

Trotz des aktuellen Preisverfalls bei Seltenen Erden ist das Verfahren rentabel. „Wir haben eine positive Bilanz“, sagt Martin Seifert, Doktorand bei Bertau und Leiter des FNE-Ressorts Aufarbeitung. Europiumoxid etwa kostet rund 600 Euro pro Kilogramm. 2012 waren es noch gut 3000 Euro.



Ein Beitrag von:

  • Wolfgang Kempkens

    Wolfgang Kempkens studierte an der RWTH Aachen Elektrotechnik und schloss mit dem Diplom ab. Er arbeitete bei einer Tageszeitung und einem Magazin, ehe er sich als freier Journalist etablierte. Er beschäftigt sich vor allem mit Umwelt-, Energie- und Technikthemen.
