Moderne Umrichtertechnik 30.11.2012, 19:56 Uhr

Highspeed-Antriebe von LTi Drives und Siemens Drive Technologies

Neuentwicklungen in der Umrichtertechnik versprechen Leistungssprünge für die Produktion: Durch eine Erhöhung der Antriebsdrehzahl können Produktivität, aber auch die Qualität und Energieeffizienz gesteigert werden, wie auf dem Messekongress auf der SPS/IPC/Drives in dieser Woche in Nürnberg zu hören war. Experten stellten dort ihre Hightech-Lösungen vor.

LTi Drives und Siemens: Neuentwicklungen in der Umrichtertechnik

LTi Drives und Siemens: Neuentwicklungen in der Umrichtertechnik

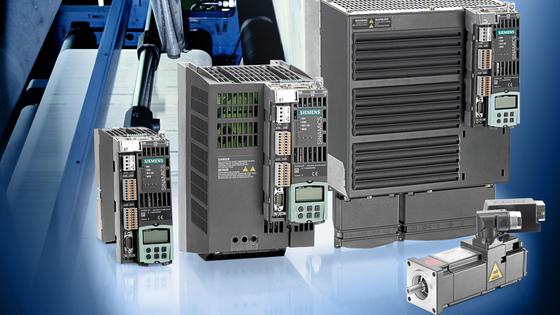

Foto: Siemens Pressebild/press photo

Etliche Produktionsprozesse erfordern sehr schnell drehende Antriebe mit hohen Leistungen. Welche Herausforderungen sich bei der Entwicklung von Highspeed-Antrieben im Leistungsbereich über 10 kW in der Praxis ergeben, darüber berichteten auf dem Messekongress Jörg Brinkemper, von LTi Drives, Unna. Brinkemper erläuterte, dass gängige Standardservoregler mit Zweipunkt-Wechselrichter-Topologien beim Betrieb mit Schaltfrequenzen oberhalb von 4 kHz bei großen Leistungen nicht mehr wirtschaftlich seien. Ein Grund: Die üblichen Halbleiterbauelemente (IGBT) sind eher auf geringe Durchlassverluste als auf Schaltverluste optimiert.
