Ohne Explosions- oder Brandgefahr 04.09.2020, 07:00 Uhr

Sichere Zink-Ionen-Batterien – Das ist möglich

Als Energiespeicher werden Zink-Ionen-Batterien seit Jahren untersucht – bislang ohne kommerziellen Erfolg. Wie man leistungsfähige und gleichermaßen ungefährliche Zellen aufbauen könnte, berichten jetzt Forscher aus Südkorea.

Sichere Zink-Ionen-Batterien könnten sich etwa für Wearables eignen.
Foto: panthermedia.net/Thomaspajot

Sichere Zink-Ionen-Batterien könnten sich etwa für Wearables eignen.

Foto: panthermedia.net/Thomaspajot

Der Bedarf an Energiespeichern steigt. Lithium-Ionen-Akkus haben sich zwar bewährt. Allerdings ist Lithium als Rohstoff teuer, und die Ressourcen sind ungleich über verschiedene Länder verteilt. Deshalb gewinnen Zink-Ionen-Batterien bei Ingenieuren an Aufmerksamkeit. Sie bestehen aus metallischem Zink als Anode, Materialien, die Zinkionen einlagern können, als Kathode und einer wässrigen Zinksalz-Lösung als Elektrolyten.

Die Ausgangsstoffe sind preisgünstig und in großer Menge verfügbar. Zudem werden keine speziellen Elektrolyten verwendet, was die Herstellung vereinfacht. Dennoch blieb die Gefahr, dass es zu Bränden oder Explosionen aufgrund eines Kurzschlusses zwischen Elektroden kommen könnte.

Top Stellenangebote

Zur Jobbörse
Firmengruppe Max Bögl-Firmenlogo
Bauingenieur / Bautechniker als Bauleiter (m/w/d) Hamburg Bereich Ver- und Entsorgung / Tiefbau Firmengruppe Max Bögl
Hamburg Zum Job
Firmengruppe Max Bögl-Firmenlogo
Ingenieur / Bautechniker als Bauleiter (m/w/d) für Systemparkhäuser Firmengruppe Max Bögl
Hamburg Zum Job
Firmengruppe Max Bögl-Firmenlogo
Tragwerksplaner / Statiker / Structural Engineer (m/w/d) mb renewables Firmengruppe Max Bögl
Hamburg Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) im Projektmanagement für Bauprojekte der Bereiche öffentliche- und Industriebauten / Infrastruktur THOST Projektmanagement GmbH
verschiedene Standorte Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Consultant (m/w/d) im Projektmanagement der Energiewende THOST Projektmanagement GmbH
Hamburg, Hannover Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Projektmanager*in (m/w/d) für Bau- und Immobilienprojekte THOST Projektmanagement GmbH
Frankfurt am Main Zum Job
degewo netzWerk GmbH-Firmenlogo
(Junior) Produktmanager erneuerbare Energien (w/m/d) degewo netzWerk GmbH
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) im Projektmanagement für Bauprojekte der Bereiche öffentliche- und Industriebauten / Infrastruktur THOST Projektmanagement GmbH
verschiedene Standorte Zum Job
Sweco GmbH-Firmenlogo
Projektingenieur Tragwerksplanung (m/w/x) Sweco GmbH
Frankfurt am Main Zum Job
Nikola Iveco Europe GmbH-Firmenlogo
Projektingenieur (m/w/d) Produktentwicklung für elektrische Fahrzeugkomponenten Nikola Iveco Europe GmbH
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur/-in / Naturwissenschaftler/-in (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz Staatliche Gewerbeaufsicht Niedersachsen
Lüneburg, Oldenburg, Emden Zum Job
Nikola Iveco Europe GmbH-Firmenlogo
Spezialist (m/w/d) New Product Launch Nikola Iveco Europe GmbH
Ammann Asphalt GmbH-Firmenlogo
Konstrukteur*in/Schweißfachingenieur*in (m/w/d) Ammann Asphalt GmbH
Nikola Iveco Europe GmbH-Firmenlogo
Component Design and Release Engineer (m/w/d) Elektronische High-Speed-Hardware Nikola Iveco Europe GmbH
MicroNova AG-Firmenlogo
Qualitäts- / Prozessingenieur (w/m/x) Softwareentwicklung MicroNova AG
Vierkirchen Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Wirtschaftsjurist*in / Ingenieur*in (m/w/d) für Contract & Claimsmanagement in Energieprojekten THOST Projektmanagement GmbH
Berlin, Hamburg, Hannover Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Projektmanager*in (m/w/d) Bau-/ Immobilienprojekte THOST Projektmanagement GmbH
Köln, Dortmund, Essen Zum Job
Thüringer Aufbaubank, AöR-Firmenlogo
Bauingenieur (m/w/d) Tiefbau Thüringer Aufbaubank, AöR
Nikola Iveco Europe GmbH-Firmenlogo
Leitender Ingenieur (m/w/d) für elektrische/elektronische Systemarchitektur Nikola Iveco Europe GmbH
Nikola Iveco Europe GmbH-Firmenlogo
Component Design & Release Engineer (m/w/d) Elektrische/Elektronische Fahrzeugkomponenten Nikola Iveco Europe GmbH

Batterie voll oder leer? Dieser Trick zeigt es in Sekunden

Ingenieuren am Korea Institute of Science and Technology in Seoul, Südkorea, ist es gelungen, eine Batterie zu entwickeln, die sicher genug ist, um sie etwa bei Wearables am Körper zu tragen. Sie unterdrücken die Bildung faserförmiger Kristalle, sogenannter Dendriten, elektrochemisch.

Dendriten-Bildung – ein bekanntes Problem der Elektrochemie

Zum Hintergrund: Zink-Ionen-Batterien haben Anoden aus metallischem Zink. Im wässrigen Milieu kommt es regelmäßig zur Korrosion. Einerseits wandern Zinkionen aus der Lösung an die Metalloberfläche und werden dort adsorbiert. Andererseits bilden sich bei der Reduktion von Zinkionen Kristalle aus metallischem Zink in Form sogenannter Dendriten. Das sind baumartige, weit verzweigte Strukturen. Wachsen Dendriten weiter, kommt es zum Kurzschluss zwischen beiden Elektroden, und der Wirkungsgrad verringert sich. Diese spezielle Form der Kristallbildung verkürzt nicht nur die Lebensdauer der Batterie, sondern kann auch zu einem Brand oder einer Explosion führen.

Bisherige Ansätze, die Dendriten-Bildung zu unterdrücken, etwa mit chemischen Komplexbildnern, mit Oberflächen-Beschichtungen oder mit Veränderungen der Geometrie von Elektroden, brachten nicht den gewünschten Erfolg. Manche Verfahren waren schlichtweg zu teuer oder zu aufwändig für Anwendungen in der Praxis.

Kontrolle der Oberfläche über den Stromfluss

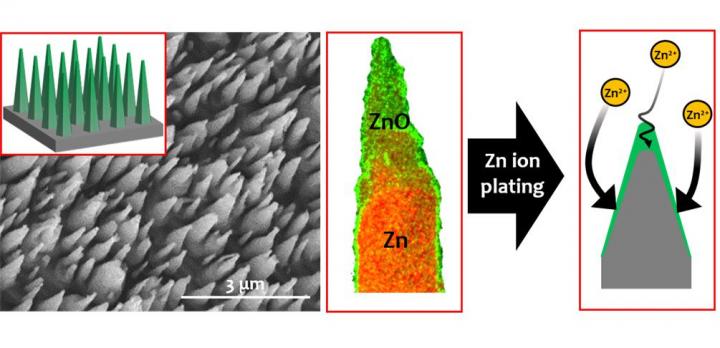

Joong-Kee Lee vom Korea Institute of Science and Technology ist der Durchbruch mit einer anderen Strategie gelungen. Er entwickelte eine Methode zur periodischen Anodisierung. Das heißt, der Stromfluss wird auf der Oberfläche einer Metallelektrode in kurzen Abständen an- und abgeschaltet. Über diesen Weg steuerte Lee die Beschaffenheit des oberflächennahen Zinkoxid-Films und des metallischen Zinks. Details zeigt eine elektronenmikroskopische Aufnahme aus Lees Labor. Es bilden sich pyramidenartige Strukturen aus metallischem Zink (Zn), die von Zinkoxid (ZnO) bedeckt sind.

Funktionalisierte Oberfläche einer Zink-Elektrode.<br />Foto: Korea Institute of Science and Technology

Funktionalisierte Oberfläche einer Zink-Elektrode.

Foto: Korea Institute of Science and Technology

Das Entscheidende daran: Zinkoxid bildet an der Spitze solcher Strukturen eine dickere Schicht als an der Basis. Die Variation der Dicke führt dazu, dass sich das Zinkmetall vermehrt seitlich unten bildet, wo weniger schützendes Zinkoxid vorhanden ist. Durch elektrochemische Reduktion neu entstandenes Zink wächst horizontal und bildet keine störenden dendritischen Kristalle mehr. Zinkoxid hat aber noch einen weiteren Vorteil. Es blockiert den direkten Kontakt zwischen Elektrode und Elektrolyt. Die Korrosion läuft deutlich langsamer ab als in Zellen ohne spezielle Vorbehandlungen.

Erfolgreiche Tests im Labor

Nach ersten Experimenten bauten Lee und Kollegen eine Zink-Ionen-Batterie, um sie verschiedenen Leistungstests zu unterziehen. Ihre Kapazität blieb nach 1.000 Zyklen fast unverändert bei 100%, obwohl sie wiederholt unter extremen Bedingungen geladen und entladen wurde. Das weise auf eine hohe ihre strukturelle und elektrochemische Stabilität hin, erklärt Lee.

Mehr zum Thema

Er rechnet damit, dass sich seine Hochleistungs-Zink-Ionen-Batterie aufgrund ihrer ausgezeichneten elektrochemischen Leistung und ihrer Sicherheit für zahlreiche Anwendungen eignen werde. Da keine Explosions- oder Brandgefahr bestehe, könnten Anwender diese auch am Körper tragen. Im nächsten Schritt wollen die Ingenieure an einer Zink-Ionen-Batterie in Form flexibler Fasern arbeiten. Sie ließe sich nicht nur leicht biegen, sondern kann auch in Kleidung oder in eine Tasche eingearbeitet werden.

Ein langer Weg

Das Grundprinzip von Zink-Ionen-Batterien ist lange bekannt. Im Jahr 2011 stellte Feiyu Kang von der University Town of Shenzhen erstmals Anoden aus Mangandioxid mit speziellen Tunnelstrukturen vor. Auch Kupferhexacyanoferrat ist schon eingehend untersucht worden. 2017 kündigten die Forscher einen weiteren Prototyp einer Zink-Ionen-Batterie ohne Dendritenbildung an. Sie arbeiteten mit einer Zink-Metall-Anode, einer Vanadiumoxid-Kathode und einen wässrigen Elektrolyten mit Zinkionen. Nach 1.000 Zyklen behielt ihr Prototyp 80% seiner Kapazität. Über eine Kommerzialisierung ist jedoch nichts bekannt.

Mehr zum Thema Batterien und Batterietechnik:

Ein Beitrag von:

  • Michael van den Heuvel

    Michael van den Heuvel hat Chemie studiert. Unter anderem arbeitet er für Medscape, DocCheck, für die Universität München und für pharmazeutische Fachmagazine. Seit 2017 ist er selbstständiger Journalist und Gesellschafter von Content Qualitäten. Seine Themen: Chemie/physikalische Chemie, Energie, Umwelt, KI, Medizin/Medizintechnik.
