Sensoren erfühlen Erdbeben 09.04.2013, 13:31 Uhr

Siemens liefert Technik für Hightech-Hängebrücke in der Türkei

Sie wird die sicherste Hängebrücke der Welt: Für die neue Autobahnbrücke über den Golf von Izmit in der Nähe von Istanbul liefert Siemens modernste Überwachungstechnik. Sie sperrt die Brücke bei zu starken Erschütterungen.

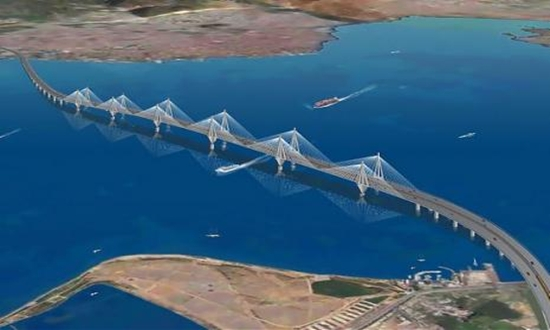

Die künftige Hängebrücke über das Marmarameer bei Istanbul ist besonders erdbebensicher. Mehr als 400 Siemens-Sensoren erfühlen jede Erschütterung und sperren bei Bedarf sofort die Brücke. Sie soll 2015 für den Verkehr geöffnet werden.

Die künftige Hängebrücke über das Marmarameer bei Istanbul ist besonders erdbebensicher. Mehr als 400 Siemens-Sensoren erfühlen jede Erschütterung und sperren bei Bedarf sofort die Brücke. Sie soll 2015 für den Verkehr geöffnet werden.

Foto: Astaldi

Für die Reise von Istanbul nach Izmir werden künftig nur noch vier statt bisher acht Stunden benötigt.  Möglich wird die verkürzte Reisezeit durch die neue 420 Kilometer lange Autobahnverbindung, die sich derzeit im Bau befindet. Ein besonderes Highlight und zentraler Bestandteil des Autobahnprojektes ist die neue drei Kilometer lange Hightech-Hängebrücke, die mit sechs Spuren über den Golf von Izmit führen wird. Der türkische Ministerpräsident Recep Tayyip Erdogan legte jetzt den Grundstein für die Brücke, die bereits in anderthalb Jahren dem Verkehr übergeben werden soll.

Top Stellenangebote

Zur Jobbörse
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Abteilungsleiter (w/m/d) Konstruktiver Ingenieurbau, Lärmschutzbauwerke Die Autobahn GmbH des Bundes
Nürnberg Zum Job
Korsch AG-Firmenlogo
Abteilungsleiter Forschung / Head of Research (m/w/d) Korsch AG
Stadtwerke Pinneberg GmbH-Firmenlogo
Betriebsingenieur für den Bereich Fernwärmeerzeugung, Verteilung und Netzbetrieb (m/w/d) Stadtwerke Pinneberg GmbH
Pinneberg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur oder Ingenieurin Landschaftspflege Planung (w/m/d) Die Autobahn GmbH des Bundes
Die Autobahn GmbH des Bundes-Firmenlogo
Abteilungsleitung (w/m/d) Straßen- und Landschaftsbau Die Autobahn GmbH des Bundes
Fraunhofer-Gesellschaft e.V.-Firmenlogo
Architekt*in / Dipl.-Ingenieur*in - Vergabe von Bau- & Bauplanungsleistungen Fraunhofer-Gesellschaft e.V.
München Zum Job
KEMNA BAU Andreae GmbH & Co.KG-Firmenlogo
Bauingenieur (m|w|d) Asphalttechnologie und Qualitätssicherung KEMNA BAU Andreae GmbH & Co.KG
Pinneberg Zum Job
Stadtwerke Hamm GmbH-Firmenlogo
Teamleitung Netzdokumentation/ Vermessung (m/w/d) Stadtwerke Hamm GmbH
Wasserstraßen- und Schifffahrtsamt Rhein-Firmenlogo
Bauingenieurinnen / Bauingenieure (m/w/d) (FH/Bachelor) Wasserstraßen- und Schifffahrtsamt Rhein
AGCO GmbH-Firmenlogo
Technischer Assistent (m/w/d) der Werkleitung Traktor AGCO GmbH
Marktoberdorf Zum Job
Bundesamt für Bauwesen und Raumordnung'-Firmenlogo
Technische Referentinnen / Technische Referenten (w/m/d) in den Fachrichtungen Versorgungstechnik, Energie- oder Elektrotechnik bzw. Nachrichtentechnik Bundesamt für Bauwesen und Raumordnung'
HILTI Deutschland AG-Firmenlogo
Technischer Projektleiter Verankerungen (m/w/d) HILTI Deutschland AG
Kaufering nahe München oder Schaan (Lichtenstein) Zum Job
HILTI Deutschland AG-Firmenlogo
Senior Software Engineer for development of innovative power tools (m/f/d) HILTI Deutschland AG
Kaufering nahe München Zum Job
HILTI Deutschland AG-Firmenlogo
Embedded Software Architect - power tool operating system (m/f/d) HILTI Deutschland AG
Kaufering nahe München Zum Job
Deutsches Patent- und Markenamt-Firmenlogo
Patentprüferin/Patentprüfer (w/m/div) Deutsches Patent- und Markenamt
München, Jena Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Senior Projektmanager*in (m/w/d) in Energieprojekten THOST Projektmanagement GmbH
Freiburg im Breisgau, Stuttgart, Karlsruhe, München, Mannheim Zum Job
Deutsches Elektronen-Synchrotron DESY-Firmenlogo
Laboratory Technician (f/m/d) Deutsches Elektronen-Synchrotron DESY
Hamburg Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) im Dokumentenmanagement THOST Projektmanagement GmbH
Freiburg im Breisgau, Mannheim, München, Stuttgart Zum Job
ZEISS-Firmenlogo
Projektingenieur im Innovationsmanagement (m/w/x) ZEISS
Oberkochen Zum Job
Litens Automotive GmbH & Co. KG-Firmenlogo
Safety and Environmental Advisor (m/w/d) Litens Automotive GmbH & Co. KG
Gelnhausen Zum Job

Brücke kann im Notfall gesperrt werden

Die komplett aus Stahl geplante Brücke hat eine Hauptspannweite von 1550 Metern und befindet sich in 60 Metern Höhe über dem Marmarameer im Süden Istanbuls. Die Gegend gilt als besonders erdbebengefährdet. Daher muss die neue Hängebrücke mit einer speziellen Technik ausgestattet werden, die laufend die Erschütterungen misst und im Fall von Erdstößen die Brücke automatisch sperrt.

Siemens liefert alle elektrischen und elektromechanischen Komponenten. Dazu gehören die Stromversorgung, die Beleuchtung des Bauwerks und der Fahrbahn, vor allem aber Sensorsysteme zur Überwachung des Brückenzustands und ein Monitoringsystem für den Verkehr und die Leitzentrale, die sämtliche Daten auswertet.

Siemens liefert mehr als 400 Sensoren

Insgesamt rüstet Siemens die Brücke mit mehr als 400 Sensoren aus, die ständig den Zustand der Brücke überwachen und im Fall zu starker Erschütterungen Alarm schlagen. Dazu messen die Sensoren ohne Unterbrechung die Längs- und Querdehnung der Brücke sowie die Belastung von Auffahrten und Abfahrten. Spezielle GPS-Sensoren, die an der Brücke angebracht werden, halten die Schwankungen der Brückenpfeiler millimetergenau fest. Hinzu kommen Messgeräte für Wind und Temperaturen. Insgesamt kontrollieren über 400 Sensoren die mechanische Belastung der Brücke.

Damit es nicht zu einer Überlastung der Brücke kommt, werden die Spuren von CCTV-Systemen beobachtet. Dies sind Videokameras, die sämtliche Daten sofort und in Echtzeit weiterleiten. In kritischen Situationen sowie bei Überlastung kann das System sofort reagieren und die Brücke sperren. So wird verhindert, dass noch Autofahrer auf die Brücke gelangen, wenn die Situation schon zu gefährlich ist.

Ständige Überprüfung auf Rost

Veränderungen und mögliche Schädigungen der Brücke werden ebenfalls durch die Sensoren sofort erkannt.  So wird die Stahlbrücke ohne Unterbrechung auf Korrosion überprüft. Ein spezielles System kontrolliert und regelt die Luftfeuchtigkeit in den Innenräumen der Brücke und an den ummantelten Tragseilen. Sie muss unterhalb von 40 Prozent liegen, damit der Stahl durch die Seeluft nicht von Rost zerfressen wird.

Zusätzlich zur Überwachungstechnik liefert Siemens sämtliche elektrischen und elektromechanischen Teile. Angefangen bei der Stromversorgung bis zur Beleuchung der Fahrbahn und der Brücke selbst.

Die Hängebrücke wird von einem Joint Venture, bestehend aus der türkischen Baufirma İÇTAŞ und dem italienischen Baukonzern Astaldi, realisiert. Die Bauzeit soll nur 36 Monate betragen.

Ein Beitrag von:

  • Petra Funk
