SCHWEISSEN DICKER BLECHE 10.07.2014, 06:55 Uhr

Im Rekordtempo perfekte Nähte mit neuer Hybridtechnik

Ein Hochleistungslaser und zwei Schutzgas-Schweißgeräte, die im Verbund arbeiten, sorgen für perfekte Nähte in kurzer Zeit. Das neue Verfahren eignet sich für Pipelines, Schiffe und Gastanks.

Das Laserstrahl-Schweißverfahren lässt sich mit anderen Schweißverfahren kombinieren. Jetzt gibt es eine neue Hybridtechnik, bei der ein Hochleistungslaser und zwei Schutzgas-Schweißgeräte im Verbund arbeiten. Damit können Bleche perfekt im Rekordtempo geschweißt werden.

Das Laserstrahl-Schweißverfahren lässt sich mit anderen Schweißverfahren kombinieren. Jetzt gibt es eine neue Hybridtechnik, bei der ein Hochleistungslaser und zwei Schutzgas-Schweißgeräte im Verbund arbeiten. Damit können Bleche perfekt im Rekordtempo geschweißt werden.

Foto: Bundesanstalt für Materialforschung und -prüfung

In Deutschland werden nur noch Spezialschiffe gebaut, für Kreuzfahrten etwa. Tanker und andere Schiffe, die praktisch am Fließband hergestellt werden, produzieren vor allem asiatische Werften. Dort sind die Kosten weitaus geringer. Mit einem neuen Schweißverfahren könnten deutsche Werften ein wenig aufholen. Es ist weitaus schneller als die Verbindungstechniken, die heute eingesetzt werden. Es benötigt weniger Zusatzmaterial, um die Fugen auszufüllen und die Erhitzung ist geringer, sodass sich die zusammengefügten Teile weniger verziehen, also weniger Aufwand betrieben werden muss, um die gewünschte Form wieder herzustellen.

Der Laser-Hybridschweißprozess kombiniert die Vorteile von Laserstrahl- und Metallschutzgasschweißen.

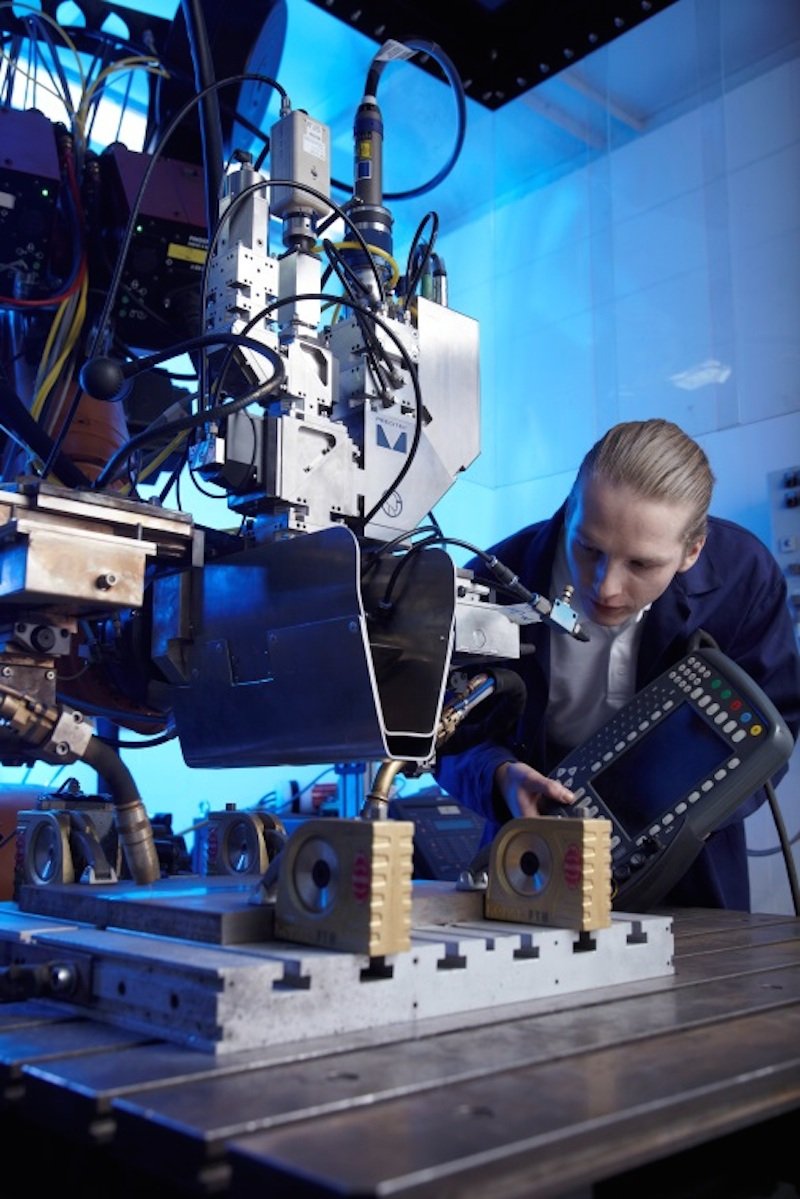

Der Laser-Hybridschweißprozess kombiniert die Vorteile von Laserstrahl- und Metallschutzgasschweißen.

Quelle: LZH

Top Stellenangebote

Zur Jobbörse
Tagueri AG-Firmenlogo
(Junior) Consultant Funktionale Sicherheit (m/w/d) Tagueri AG
Hamburg Zum Job
Tagueri AG-Firmenlogo
Consultant Systems Engineering (m/w/d) Tagueri AG
Hamburg Zum Job
Funkwerk AG-Firmenlogo
Techniker / Ingenieur im Engineering Vertrieb (m/w/d) Funkwerk AG
deutschlandweit Zum Job
ITW Fastener Products GmbH-Firmenlogo
Technische:r Vertriebsingenieur:in für VW ITW Fastener Products GmbH
Creglingen-Münster Zum Job
Framatome GmbH-Firmenlogo
Senior Project Quality & OPEX Manager (m/w/d) Framatome GmbH
Erlangen Zum Job
Tagueri AG-Firmenlogo
Teamleitung im Bereich Diagnose (m/w/d) Tagueri AG
Hamburg Zum Job
Rheinmetall Electronics GmbH-Firmenlogo
Elektronikentwickler (m/w/d) Rheinmetall Electronics GmbH
Rheinmetall Electronics GmbH-Firmenlogo
Projektingenieur Kältemittelverdichter (m/w/d) Rheinmetall Electronics GmbH
Forschungszentrum Jülich GmbH-Firmenlogo
Ingenieur für Gebäudeausrüstung / Versorgungstechnik (w/m/d) Forschungszentrum Jülich GmbH
Jülich bei Köln Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieure - Schwerpunkt konstruktiver Ingenieurbau für die Bauwerksprüfung nach DIN 1076 (m/w/d) Die Autobahn GmbH des Bundes
Hamburg Zum Job
Riedel Bau-Firmenlogo
Energieberater / Auditor (m/w/d) Riedel Bau
Schweinfurt Zum Job
Rheinmetall Electronics GmbH-Firmenlogo
Projektmanager technische Entwicklungsaktivitäten (m/w/d) Rheinmetall Electronics GmbH
Neckarsulm Zum Job
Diehl Aerospace GmbH-Firmenlogo
Ingenieur / Entwicklungsingenieur (m/w/d) Avionik (System) Diehl Aerospace GmbH
Nürnberg, Überlingen, Frankfurt am Main, Rostock Zum Job
Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH-Firmenlogo
Teamleitung Haltestellen und Stationen (d/m/w) Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH
Frankfurt am Main Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur (w/m/d) Elektro- / Kommunikationstechnik Die Autobahn GmbH des Bundes
Frankfurt am Main Zum Job
RENOLIT SE-Firmenlogo
Ingenieur / Techniker (m/w/d) für Automatisierungstechnik RENOLIT SE
Frankenthal Zum Job
Lahnpaper GmbH-Firmenlogo
Leitung Entwicklungslabor (m/w/d) Lahnpaper GmbH
Lahnstein Zum Job
Energieversorgung Halle Netz GmbH-Firmenlogo
Projektingenieur - Fernsteuerung Energienetze (m/w/d) Energieversorgung Halle Netz GmbH
Halle (Saale) Zum Job
BREMER Hamburg GmbH-Firmenlogo
Bauleiter Schlüsselfertigbau (m/w/d) BREMER Hamburg GmbH
Hamburg Zum Job
IPH Institut "Prüffeld für elektrische Hochleistungstechnik" GmbH-Firmenlogo
Ingenieur Instandhaltung (m/w/d) IPH Institut "Prüffeld für elektrische Hochleistungstechnik" GmbH

Das so genannte Hybridschweißen haben Wissenschaftler am Laser Zentrum Hannover (LZH) entwickelt. Die Arbeit teilen sich ein Laser mit einer Leistung von 16 Kilowatt und zwei Metallschutzgasbrenner. Spiegel lassen den Laserstrahl in der Fuge tanzen, je nach der Geometrie des Bauteils quer zur Naht oder parallel dazu. Gleichzeitig treten die beiden Metallschutzgasbrenner in Aktion. Das sind spezielle Elektroschweißgeräte, die zwischen Bauteil und Zusatzmaterial, das kontinuierlich in die Naht geschoben wird, einen Lichtbogen erzeugt, sodass es schmilzt. Schutzgas verhindert, dass Sauerstoff die Schweißstelle attackiert, das Material also korrodiert.

Die Technik aus Hannover arbeitet bis zu zwölfmal schneller als heutige Standardverfahren. Es ist geeignet für Stahl- und Aluminiumbleche. Zwei Bauteile aus Aluminium, die zwölf Millimeter dick sind, lassen sich in einem einzigen Arbeitsgang miteinander verschweißen, und das mit einer Geschwindigkeit von bis zu sechs Meter pro Minute. Stahlbleche können sogar 23 Millimeter dick sein. Dann beträgt der Vorschub allerdings nur 1,5 Meter pro Minute. Mit gängigen Verfahren muss die Naht Schicht für Schicht geschlossen werden.

Laser und Lichtbogen stabilisieren sich gegenseitig

Mehrere Arbeitsgänge sind auch beim Hybridschweißen nötig, wenn die Bleche besonders dick sind. Sie reduzieren sich allerdings von sieben auf zwei bis drei. Entsprechend groß ist die Zeitersparnis.

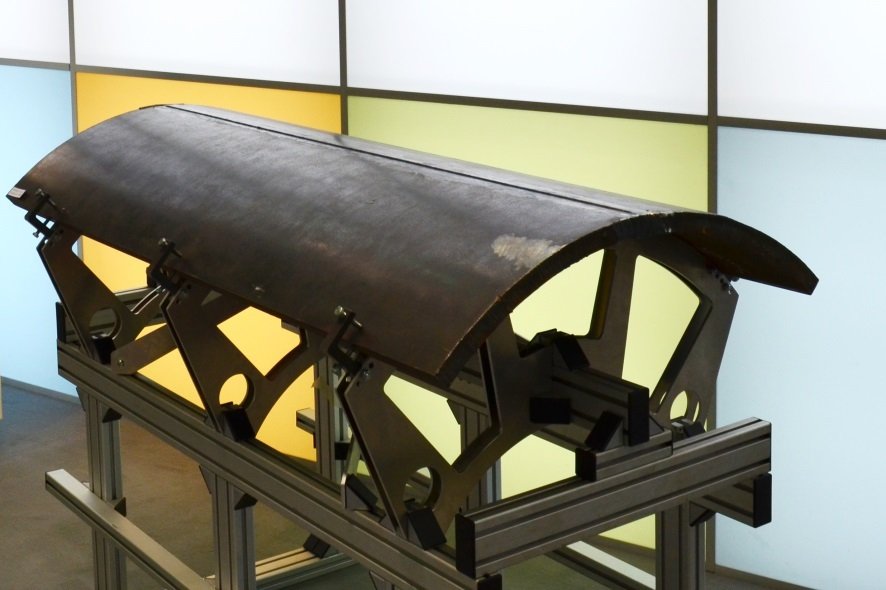

Mit dem am LZH entwickelten Hybridschweißprozess können zukünftig Fertigungskosten von Pipeline-Rohren reduziert werden. Foto: LZH
