Hannover Messe 2015 10.04.2015, 13:59 Uhr

E-Auto Visio.M bringt das gute Klima effizient ins Fahrzeuginnere

Visio.M, das Forschungs-Elektrofahrzeug der Technischen Universität München, hat schon öfter mit Erfolgen beeindruckt. Jetzt zeigen die Wissenschaftler, dass mit der Elektromobilität die Klimatisierung des Fahrgast-Innenraums nicht zum Stiefkind werden muss. Im Gegenteil: Es geht sogar ohne Reichweitenverlust. Und im Winter mit einem warmen Po.

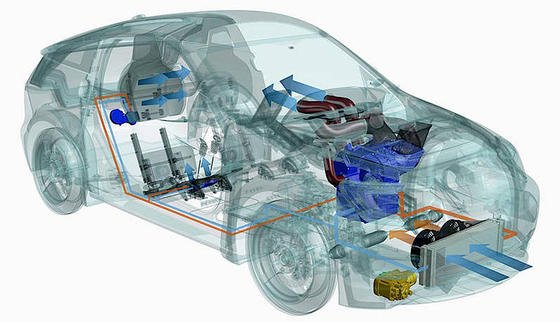

Die effiziente Klimatisierung im Visio.M. ist auf Körpernähe ausgerichtet.

Die effiziente Klimatisierung im Visio.M. ist auf Körpernähe ausgerichtet.

Foto: Alexander Präbst / TUM

Das Elektrofahrzeug Visio.M ist eine Vision der Technischen Universität München (TUM). Ziel ist es, ein wirklich straßentaugliches Elektroauto zu entwickeln, das Fahrspaß bietet und – ganz wichtig – bezahlbar ist. Das Bundesministerium für Bildung und Forschung (BMBF) fördert das Projekt in einem großen Forschungsvorhaben mit 7,1 Millionen Euro.

Der Prototyp eines leichten straßentauglichen bezahlbaren elektrisch angetriebenen Fahrzeugs hat im Juni  2014 in einer Wettfahrt mit Serienmodellen jede Anforderung gemeistert. Der Zweisitzer wiegt nur 450 Kilogramm und soll bald für 16.000 Euro als Serienfahrzeug zu kaufen sein.

Top Stellenangebote

Zur Jobbörse
Klinikverbund Südwest GmbH-Firmenlogo
Strahlenschutzbeauftragter (m/w/d) Klinikverbund Südwest GmbH
Sindelfingen Zum Job
RHEINMETALL AG-Firmenlogo
Verstärkung für unsere technischen Projekte im Bereich Engineering und IT (m/w/d) RHEINMETALL AG
deutschlandweit Zum Job
ELE Verteilnetz GmbH-Firmenlogo
Ingenieur als Business Continuity Manager (m/w/d) ELE Verteilnetz GmbH
Gladbeck Zum Job
Deutsches Zentrum für Luft- und Raumfahrt e. V.-Firmenlogo
Ingenieur/in Versorgungstechnik oder Elektrotechnik (w/m/d) Projektsteuerung von Baumaßnahmen als Baumanager/in in der Bauherrenfunktion Deutsches Zentrum für Luft- und Raumfahrt e. V.
Cottbus Zum Job
Technische Hochschule Aschaffenburg-Firmenlogo
W2-Forschungsprofessur für nachhaltige Energiesysteme und Leitung des Technologietransferzentrums Nachhaltige Energien (m/w/d) Technische Hochschule Aschaffenburg
Alzenau Zum Job
Falconix Engineering-Firmenlogo
Bauingenieur als Tragwerksplaner / Structural Designer (m/w/d) Falconix Engineering
Neu-Anspach Zum Job
Falconix Engineering-Firmenlogo
Bauingenieur als Tragwerksplaner / Structural Designer (m/w/d) Falconix Engineering
Neu-Anspach Zum Job
Schneider GmbH & Co. KG-Firmenlogo
Entwicklungsingenieur Lasertechnologie (m/w/d) Schneider GmbH & Co. KG
Fronhausen Zum Job
Schneider GmbH & Co. KG-Firmenlogo
Konstrukteur Brillenoptik (m/w/d) Schneider GmbH & Co. KG
Fronhausen Zum Job
Thüringer Energie- und GreenTech-Agentur GmbH (ThEGA)-Firmenlogo
(Junior-) Projektleiter:in Energieeffizienzgesetz und -Netzwerke Thüringer Energie- und GreenTech-Agentur GmbH (ThEGA)
Siegfried PharmaChemikalien Minden GmbH-Firmenlogo
Ingenieur für Elektrotechnik (w/m/d) Siegfried PharmaChemikalien Minden GmbH
IMS Messsysteme GmbH-Firmenlogo
Projektleiter (m/w/i) für Röntgen-, Isotopen- und optische Messsysteme IMS Messsysteme GmbH
Heiligenhaus Zum Job
Schneider GmbH & Co. KG-Firmenlogo
SPS-Ingenieur / Automatisierungstechnik (m/w/d) Schneider GmbH & Co. KG
Fronhausen Zum Job
Stadt Freiburg-Firmenlogo
Ingenieur / Techniker / Meister (a) als Tunnelmanager Stadt Freiburg
Freiburg Zum Job
Tesla Automation GmbH-Firmenlogo
(Senior) Entwicklungsingenieur (m/w/d) Tesla Automation GmbH
Tesla Automation GmbH-Firmenlogo
Technical Program Manager (m/w/d) Tesla Automation GmbH
Tesla Automation GmbH-Firmenlogo
Gruppenleitung Mechanical Engineering (m/w/d) Tesla Automation GmbH
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur als Straßenplaner (w/m/d) Die Autobahn GmbH des Bundes
Freiburg im Breisgau, Donaueschingen Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) Planung Ingenieurbauwerke Die Autobahn GmbH des Bundes
Heilbronn Zum Job
Elpro GmbH-Firmenlogo
Leiter Managementsysteme (m/w/d) Elpro GmbH

Energieeffizienz für Klimatisierung des Fahrzeugs ist nicht ausgereizt

Nun zeigt Visio.M auf, dass die Energieeffizienz der Klimatisierung im Fahrzeuginneren bei elektrisch betriebenen Automobilen bei weitem nicht ausgereizt ist. Im Gegenteil: Selbst für Benziner ist in Sachen Effizienz noch viel Luft nach oben. Denn bisher beschränken sich die Konzepte zumeist darauf, die Abwärme des Benzinmotors einfach in die Fahrgastzelle zu pusten.

Körpernahe Klimatisierung optimal fürs Wohlbefinden

Das ist aber bei elektrisch betriebenen Fahrzeugen ein Nachteil, gute Elektromotoren liefern kaum  Abwärme. Wissenschaftler der Lehrstühle für Ergonomie und für Thermodynamik an der TU München  haben jetzt alle in Frage kommenden Einzellösungen auf ihren Beitrag zu Effizienz, Komfort und Preis geprüft. Das Ergebnis: Optimal ist eine körpernahe Klimatisierung.

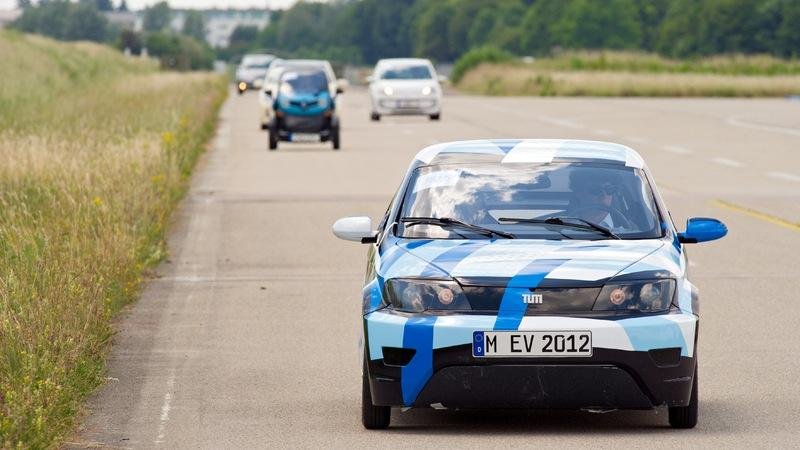

Das E-Auto der Technischen Universität München bei einer Testfahrt.

Das E-Auto der Technischen Universität München bei einer Testfahrt.

Quelle: TUM

Dabei wird nicht der gesamte Innenraum temperiert, sondern gezielt nur dort Wärme zu- oder auch abgeführt, wo es den Insassen zugute kommt. „Unsere Probandenstudien zeigten, dass eine Gesamtklimatisierung nicht notwendig ist“, sagt Marius Janta, Mitarbeiter am Lehrstuhl für Ergonomie der TU München. „Heizen wir an kalten Tagen den Sitz von innen, so empfinden das die Insassen als angenehm. Mit einer geringen Energiemenge können wir so die unangenehme Kälteempfindung deutlich reduzieren.“

Peltier-Elemente sorgen für Komfort

Und das geht so: Peltier-Elemente, das sind elektrothermische Wandler, übernehmen die Temperierung der Sitze. „Zwar sind Peltier-Elemente relativ teuer, doch sie wärmen oder kühlen sofort“, erklärt Alexander Präbst, Mitarbeiter am Lehrstuhl für Thermodynamik der TU München. „Verglichen mit dem winterlichen Kaltstart eines Benziners haben wir hier sogar einen Komfortgewinn.“

Die in den Sitzen eingebauten Peltier-Elemente haben eine Maximalleistung von 150 Watt pro Sitz. Das reicht für die Winter, die es hierzulande gibt. An sehr kalten Tagen kann ein Bioethanol-Brenner zugeschaltet werden, der weitere 4,5 Kilowatt an Heizleistung bringt. Und das ohne die Reichweite des Elektroautos zu verringern.

Optimiertes Thermomanagement im Visio.M

Die TUM-Forscher haben das komplette Thermomanagement im Visio.M optimiert. So kann im Winter die Abwärme der Elektromotoren und der Leistungselektronik auch zum Heizen des Innenraums dienen. Im Sommer wiederum kann die Reservekapazität der Klimaanlage helfen, die Leistungselektronik zu kühlen. Zu sehen gibt es den Visio-M-Prototypen auf der Hannover-Messe vom 13. bis zum 17. April 2015 auf dem Stand G 64 der Bundesregierung in Halle 27.



Ein Beitrag von:

  • Detlef Stoller

    Detlef Stoller ist Diplom-Photoingenieur. Er ist Fachjournalist für Umweltfragen und schreibt für verschiedene Printmagazine, Online-Medien und TV-Formate.
