Quallen gehören zu den effizientesten Schwimmern im Meer

Ausgerechnet die eher unbeliebten Quallen haben in ihrer Evolution einen der effizientesten Antriebe im Tierreich entwickelt – den Rückstoßantrieb. Der macht die Nesseltiere zu einem dreieinhalbmal so effektiven Schwimmer wie den schnellen Lachs.

Der Automatisierungsspezialist Festo hat schon 2008 die ersten künstlichen Quallen entwickelt und laufend verbessert. Die neuste Version der Aquajellies können sich sogar selbstständig im Wasser organisieren und kommunizieren miteinander. Sie bilden sogar Schwärme wie richtige Quallen.

Foto: Festo

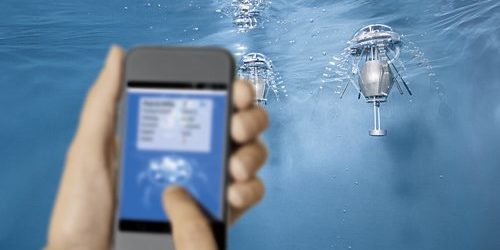

Kommunikation mit Aquajellies: Festo hat ein Smartphone-App entwickelt, mit dem man die künstlichen Quallen steuern und ihre Kommunikation untereinander beobachten kann.

Foto: Festo

Aurelia aurita
Ohrenqualle oder auch Moon Jellyfish: Quallen haben den effizientesten Antrieb in der Tierwelt entwickelt.

Foto: panthemedia.net/wrangel

Langsam und ruhig gleiten sie durch das Meer, nur ab und zu kontrahieren ihre Muskeln für einen weiteren Vorstoß. Quallen. Die gallertartigen Nesseltiere haben einen erstaunlich effektiven Antrieb entwickelt, der ihre Langsamkeit mehr als nur kompensiert. Amerikanische Forscher vom Marine Biological Laboratory in Woods Hole haben jetzt herausgefunden, dass der Rückstoßantrieb der Quallen zu den effektivsten Antrieben im gesamten Tierreich gehört.
