3D-Druck in großem Stil 06.04.2018, 17:17 Uhr

Roboter beenden Arbeiten an der Stahlbrücke in Amsterdam

Diese Fußgängerbrücke wird Scharen von Neugierigen anlocken, so prophezeiten wir 2015. Über einer Gracht in Amsterdam sollten zwei Roboter mit 3D-Druckern eine Stahlbrücke drucken. An Ort und Stelle. Sie sollten sich von beiden Ufern vorarbeiten bis die Stahlbögen zusammentreffen. Nun ist sie fertig.

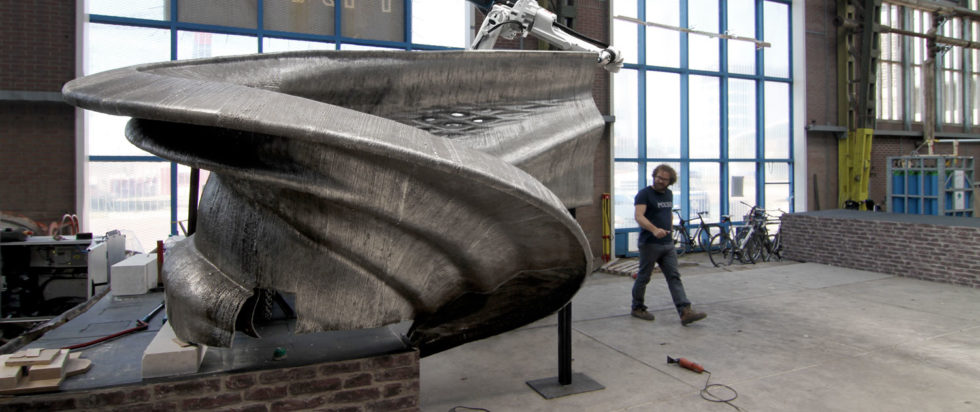

Brücke in einer Lagerhalle
Sie ist fertig. Sechs Monate Bauzeit und drei Jahre Planung liegen hinter den Mitarbeitern von MX3D.

Foto: MX3D

Brücke von oben

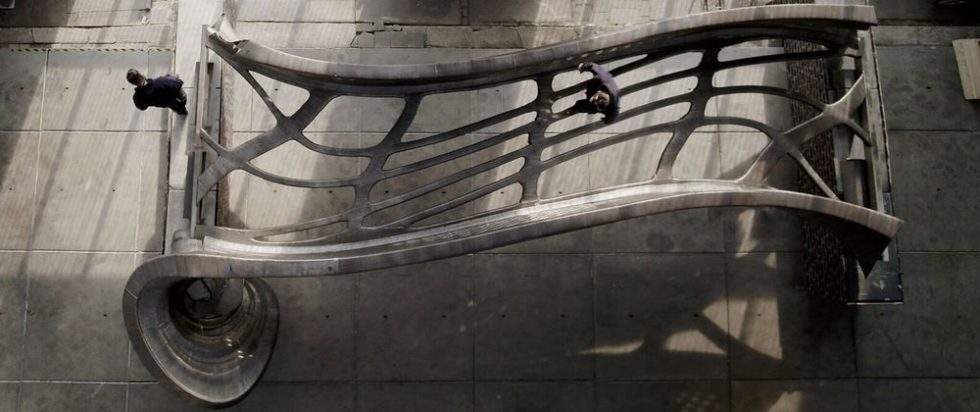

Ein Hingucker ist die Brückenkonstruktion auf jeden Fall. Hier sieht man sie von oben.

Foto: MX3D

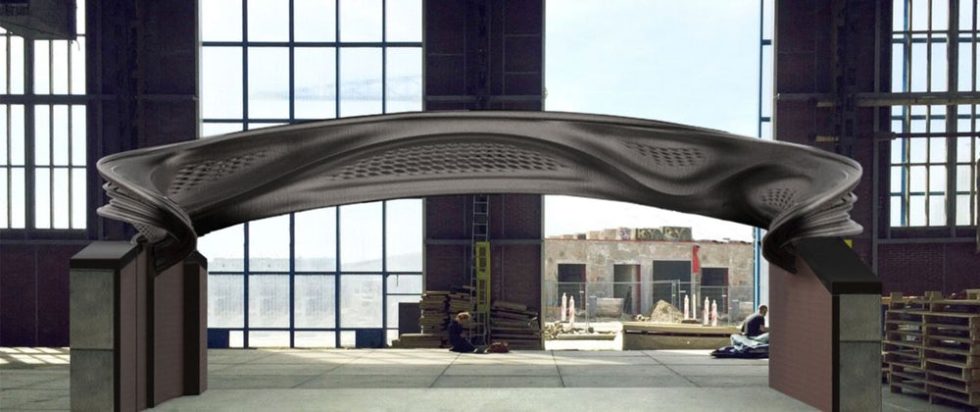

Gedruckt wurde sie Brücke allerdings in einer Lagerhalle, nicht wie geplant direkt über der Gracht.

Foto: MX3D

Mann auf der Brückenkonstruktion
Über die Gracht wird sie wohl erst 2019 kommen, wenn sie die nun anstehenden Belastungstests besteht.

Foto: MX3D

So stellt MX3D die aufwendigen Arbeiten an der Brücke dar. An alle, die nun Schutzhelme und Sicherheitsvorrichtungen vermissen: So dürften die Arbeit nicht wirklich abgelaufen sein.

Foto: MX3D

Angedacht war ursprünglich, die Brücke direkt über einer Gracht in Amsterdam zu bauen. Der Roboter sollten auf der Konstruktion stehend die nächsten Stahlelemente anfertigen.

Foto: Joris Laarman

Der Plan: Der 1500 °C heiße Stahl wäre quasi in die Luft gespritzt worden und dort erstarrt.

Foto: Joris Laarman

Vier dieser Roboter MX3D mit 3D-Druckern für Stahl arbeiteten nun sechs Monate an der Fertigstellung der Fußgängerbrücke.

Foto: Adriaan de Groot
