Fraunhofer-Entwicklung 09.02.2022, 07:00 Uhr

Silizium-Recycling: Aus Altmodulen werden neue Solarzellen

Auf dem Weg zu einem geschlossenen Rohstoffkreislauf: Fraunhofer-Forschende haben gemeinsam mit einem Industriepartner eine Lösung fürs Silizium-Recycling gefunden. Das Ergebnis sind PERC-Solarzellen, die erneut zur Stromgewinnung genutzt werden könnten.

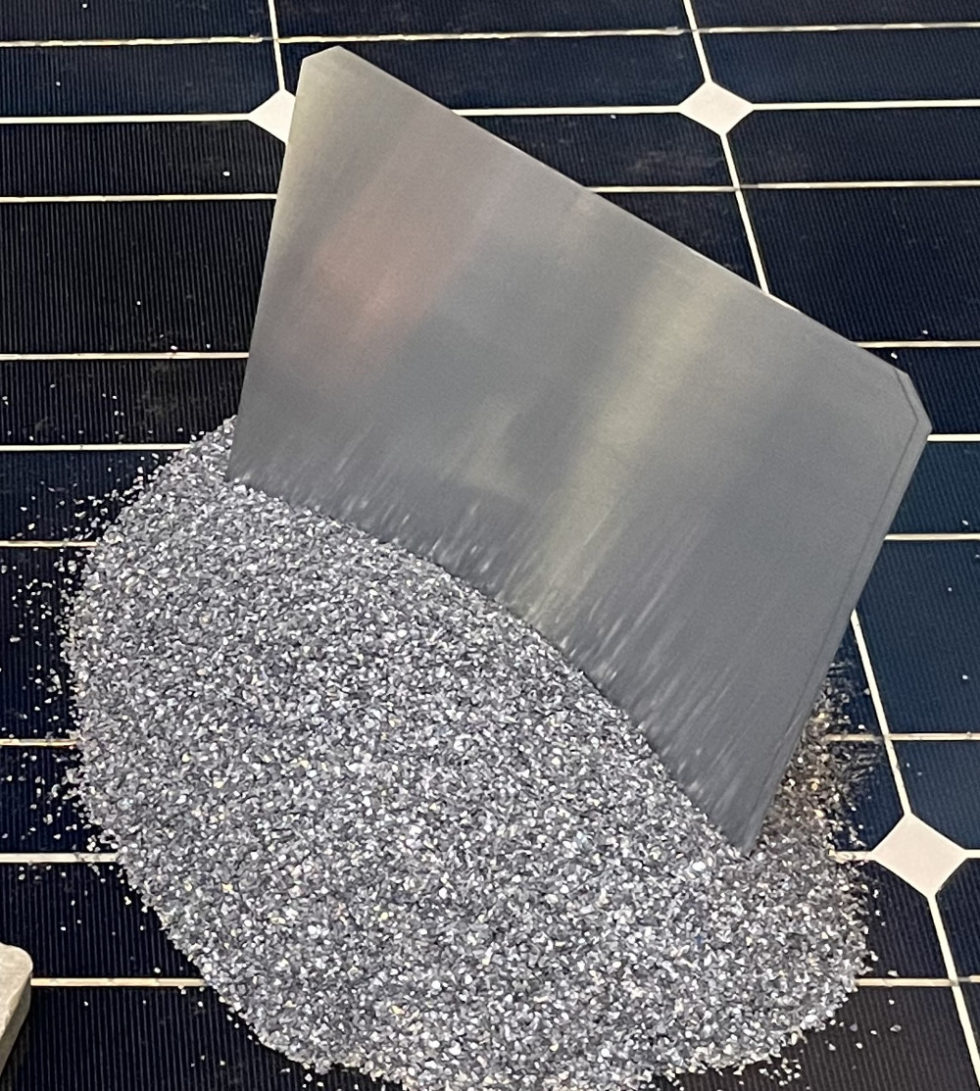

Solarzelle aus recyceltem Silizium

Sie sieht aus wie neu und ist es auch: eine Solarzelle aus recyceltem Silizium.

Foto: Fraunhofer ISE

Zur Energiewende gehört mehr als ein Ausbau von erneuerbaren Energien. Auf der anderen Seite ist es wichtig, den CO2-Ausstoß zu senken – unter anderem bei der Produktion von Photovoltaik-Modulen. Das sollte schon beim Materialabbau beginnen. Nur so ist Nachhaltigkeit auf Dauer möglich. Recycling von Solarmodulen ist zwar bereits Routine, das betrifft aber nur die Materialien Aluminium, Kupfer und Glas. Die Silizium-Solarzellen waren davon bislang weitestgehend ausgenommen. Forschende des Fraunhofer-Centers für Silizium-Photovoltaik CSP in Halle (Saale) und des Fraunhofer-Instituts für Solare Energiesysteme ISE haben dafür jetzt gemeinsam mit der Reiling GmbH & Co. KG eine Lösung entwickelt. Reiling ist bekannt für das Recycling von PV-Modulen im industriellen Maßstab. Genau das ist nun auch mit dem Silizium möglich – aus ihm werden PERC-Solarzellen hergestellt.

Der massive Ausbau von Solar- und Windenergie allein bringt gar nichts

Große Mengen auf dem Markt für Silizium-Recycling erwartet

Die Wissenschaftlerinnen und Wissenschaftler schätzen, dass aktuell jedes Jahr etwa zehntausend Tonnen Silizium in der Wiederverwertung landen. Ab dem Jahr 2029 könnten es nach ihrer Meinung mehrere hunderttausend Tonnen sein. Das hängt mit der Historie des Solarausbaus in Deutschland zusammen, genauer mit der ersten Ausbauwelle, die zwischen 2009 und 2011 stattfand. „Auf diese wird nach Ende der zwanzig Jahre dauernden Einspeisevergütung ab 2029 absehbar eine erste Entsorgungswelle folgen“, sagtAndreas Bett, Institutsleiter des Fraunhofer ISE. „Es müssen daher im Vorfeld vernünftige Prozesse und Verfahren zur Rückgewinnung des Siliziums aus ausgedienten Modulen aufgebaut werden.“

Gebraucht wird das Silizium dringend. Schließlich ist es als Halbleitermaterial einer der wichtigsten Bestandteile der Solarzellen. Das Projektteam hat daher nach einer Möglichkeit zum Silizium-Recycling gesucht – und sie gefunden. Das Bundesministerium für Wirtschaft und Klima BMWK hat die Entwicklung gefördert.

Silizium-Recycling lässt sich im industriellen Maßstab umsetzen

Das Verfahren ist so aufgebaut, dass ein Unternehmen wie Reiling es wirtschaftlich betreiben kann. Das heißt, es kann in voller Bandbreite erfolgen, unabhängig von den jeweiligen Herstellern und der Herkunft der Solarzellen. „Sonst wäre das für die Recyclingunternehmen ein viel zu großer Aufwand. Es war uns wichtig, einen skalierbaren Prozess zu entwickeln, der auch wirtschaftlich Sinn macht. Im Labor ist vieles möglich, aber unser neues Verfahren sollte sich für die Recyclingindustrie in der Praxis bewähren“, sagt Peter Dold, Projektleiter am Fraunhofer CSP.

Top Stellenangebote

Zur Jobbörse
AVISTA OIL Deutschland GmbH-Firmenlogo
Projektingenieur (m/w/d) im Anlagenbau AVISTA OIL Deutschland GmbH
Hannover Zum Job
JUMO GmbH & Co. KG-Firmenlogo
Strategischer Einkäufer im Bereich Mechanik (m/w/d) JUMO GmbH & Co. KG
GSI - Gesellschaft für Schweißtechnik International mbH Niederlassung SLV München-Firmenlogo
Diplom-Ingenieur / Master / Bachelor (m/w/divers) GSI - Gesellschaft für Schweißtechnik International mbH Niederlassung SLV München
Würzburg (Home-Office) Zum Job
Wacker Chemie AG-Firmenlogo
Betreuungsingenieur OT-Sicherheit (w/m/d) Wacker Chemie AG
Burghausen Zum Job
PFEIFER DRAKO Drahtseilwerk GmbH-Firmenlogo
HSE-Manager (m/w/d) am Standort Mülheim, Division Ropes & Services PFEIFER DRAKO Drahtseilwerk GmbH
Mülheim an der Ruhr Zum Job
PFEIFER DRAKO Drahtseilwerk GmbH-Firmenlogo
Produktionsleiter (m/w/d) am Standort Mülheim, Division Ropes & Services PFEIFER DRAKO Drahtseilwerk GmbH
Mülheim an der Ruhr Zum Job
BORSIG ZM Compression GmbH-Firmenlogo
Mechatroniker (m/w/d) Prüffeld und Montage BORSIG ZM Compression GmbH
Meerane Zum Job
thyssenkrupp nucera-Firmenlogo
Verfahrensingenieur/Process Engineer Elektrolysetechnologien (m/w/divers) thyssenkrupp nucera
Dortmund Zum Job
thyssenkrupp Bilstein GmbH-Firmenlogo
Software Engineer - Automotive (m/w/divers) thyssenkrupp Bilstein GmbH
Ennepetal Zum Job
SRAM Deutschland GmbH-Firmenlogo
Design Engineer (m/f/d) SRAM Deutschland GmbH
Schweinfurt Zum Job
thyssenkrupp Steel Europe AG-Firmenlogo
Werkstudent:in im Bereich "Grüne Transformation" (m/w/d) thyssenkrupp Steel Europe AG
Duisburg Zum Job
Bertrandt Technologie GmbH Mönsheim-Firmenlogo
Bauteilverantwortlicher - Lichtelektronik im Sportwagen (m/w/d) Bertrandt Technologie GmbH Mönsheim
Mönsheim Zum Job
Evangelische Kliniken Rheinland gGmbH-Firmenlogo
Bauleiter:in (m/w/d) im Gesundheitswesen Evangelische Kliniken Rheinland gGmbH
Bergisch Gladbach Zum Job
Energie-Wende-Garching GmbH & Co. KG-Firmenlogo
Technischer Leiter (m/w/d) Energie-Wende-Garching GmbH & Co. KG
Garching Zum Job
RATISBONA Handelsimmobilien-Firmenlogo
Bauzeichner im Hochbau (m/w/d) RATISBONA Handelsimmobilien
Regensburg Zum Job
RATISBONA Handelsimmobilien-Firmenlogo
Bauleiter für Handelsimmobilien (m/w/d) RATISBONA Handelsimmobilien
Bertrandt Technologie GmbH Mönsheim-Firmenlogo
Ingenieur - Lichtelektronik im Sportwagen (m/w/d) Bertrandt Technologie GmbH Mönsheim
Mönsheim Zum Job
HBC Hochschule Biberach-Firmenlogo
W2-Vertretungsprofessur (m/w/d) HBC Hochschule Biberach
Biberach an der Riß Zum Job
RATISBONA Handelsimmobilien-Firmenlogo
Bauingenieur für unsere Tiefbauplanung (LPH 1-5) (m/w/d) RATISBONA Handelsimmobilien
Regensburg Zum Job
NORD-MICRO GmbH & Co. OHG-Firmenlogo
Ingenieur Elektrotechnik (m/w/d) Leiterplattenlayout / Baugruppenkonstruktion NORD-MICRO GmbH & Co. OHG
Frankfurt am Main Zum Job

So funktioniert es: Das Silizium-Recycling beginnt mit der herkömmlichen Aufbereitung der Photovoltaik-Module. Entlang der Kette entstehen Solarbruchstücke, die eingesammelt werden. Die Zellbruchstücke im Größenbereich von 0,1 bis 1 Millimeter befreien die Expertinnen und Experten vom Fraunhofer CSP zunächst von Glas und Kunststoff. Im nächsten Schritt setzen sie nasschemisches Ätzen ein, um Rückseitenkontakte, Silberkontakte, Antireflexschichten und Emitter zu entfernen. Im Anschluss ist es möglich, das Silizium in Standardprozesse zu überführen, mit denen es zu monokristallinen oder quasi-monokristallinen Silizium-Blöcken (Ingots) weiterverarbeitet wird. Am Ende des Silizium-Recyclings stehen die Wafer.

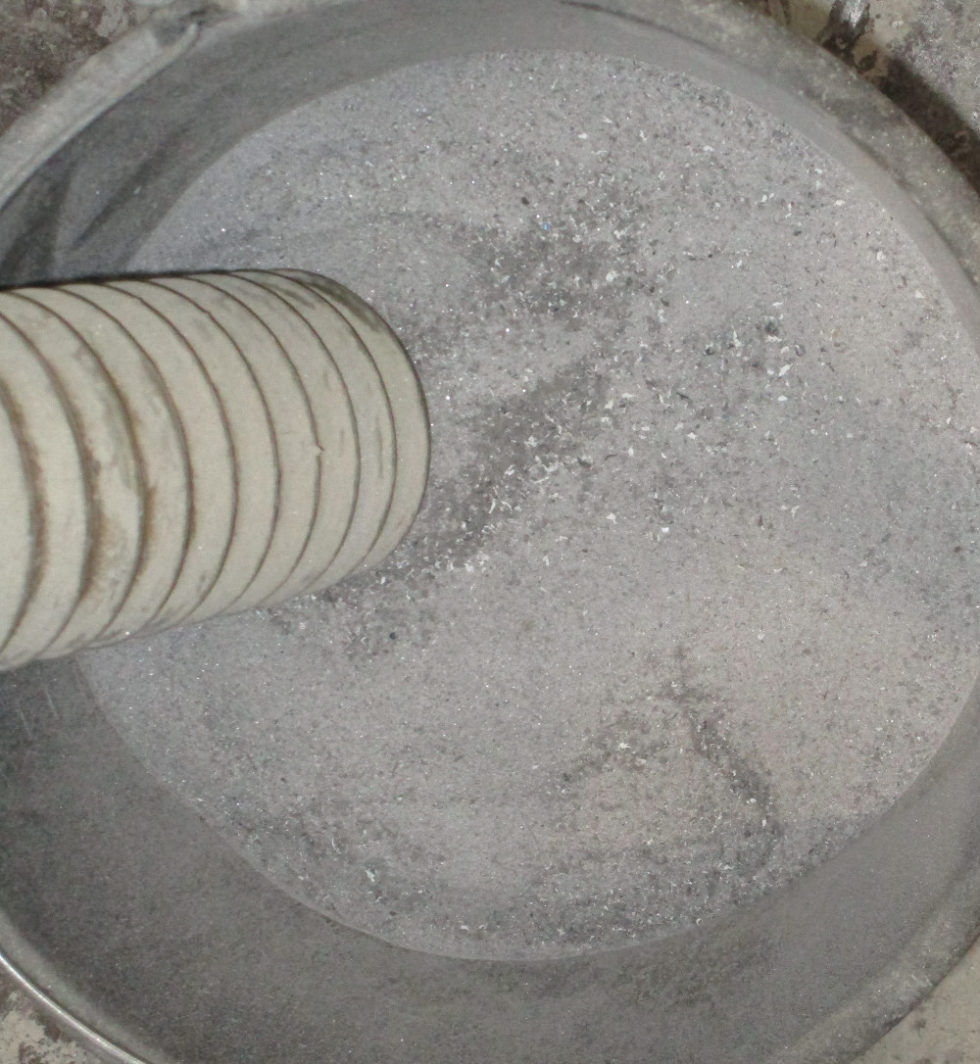

Silizium-Bruchstücke

Im ersten Schritt werden die Silizium-Bruchstücke gesammelt und gereinigt.

Foto: Fraunhofer ISE

Silizium

Das Recycling-Silizium ist nun für die Weiterverarbeitung bereit.

Foto: Fraunhofer ISE

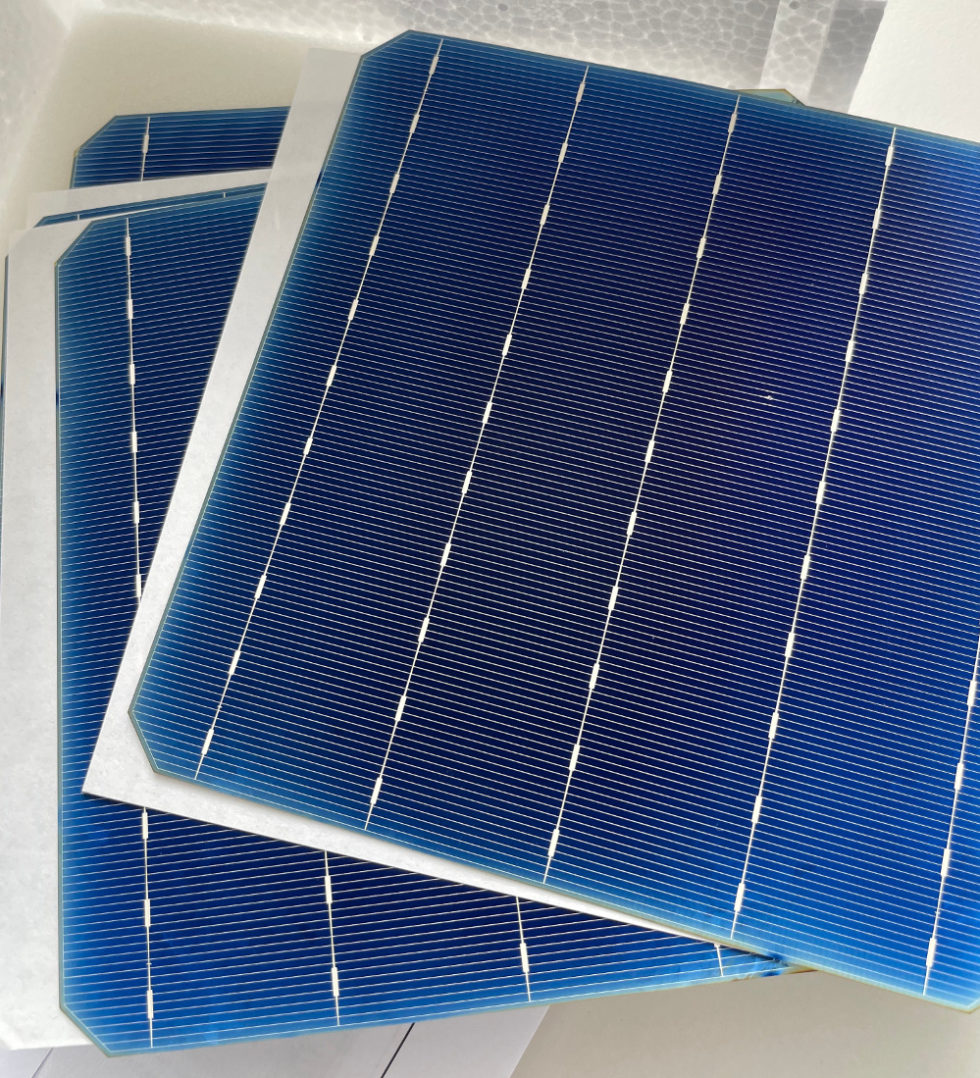

Solarzellen

So sehen die fertigen Solarzellen aus recyceltem Silizium aus.

Foto: Fraunhofer ISE

Wirkungsgrad der neuen Siliziumzellen übertrifft die Leistung der Altmodule


Für die Wafer haben die Wissenschaftlerinnen und Wissenschaftler sich ausschließlich auf das Silizium-Recycling als Ausgangsbasis beschränkt und und kein neues Silizium hinzugefügt. Die Wafer haben sie für PERC-Solarzellen genutzt (PERC = Passivated Emitter and Rear Cell). Der Wirkungsgrad war im ersten Anlauf mit 19,7% zwar nicht prominent – neue PERC-Solarzellen schaffen nach Angaben der Fraunhofer-Forschenden etwa 22,2% – zufrieden ist das Team mit der Entwicklung trotzdem. „Das liegt mit Sicherheit über dem Wirkungsgrad der Solarzellen in den alten, ausgemusterten Modulen“, sagt Dold.

PERC-Solarzellen sind besonders effizient, weil sie einen Teil der nicht genutzten Sonnenstrahlen reflektieren. Für ein Silizium-Recycling bieten sie sich daher an.

Mehr lesen über Solarmodule:

Ein Beitrag von:

  • Nicole Lücke

    Nicole Lücke macht Wissenschaftsjournalismus für Forschungszentren und Hochschulen, berichtet von medizinischen Fachkongressen und betreut Kundenmagazine für Energieversorger. Sie ist Gesellschafterin von Content Qualitäten. Ihre Themen: Energie, Technik, Nachhaltigkeit, Medizin/Medizintechnik.
