Kabellos aufladen 20.11.2013, 10:34 Uhr

Verbesserte Technik zum Laden von Elektroautos während der Fahrt

Künftig müssen Fahrer von Elektrofahrzeugen nicht mehr parken, um Energie zu laden. Aus den USA kommt eine verbesserte Technologie zur induktiven Energieübertragung während der Fahrt. Allerdings gibt es die Technik erst im Miniformat als Prototypen.

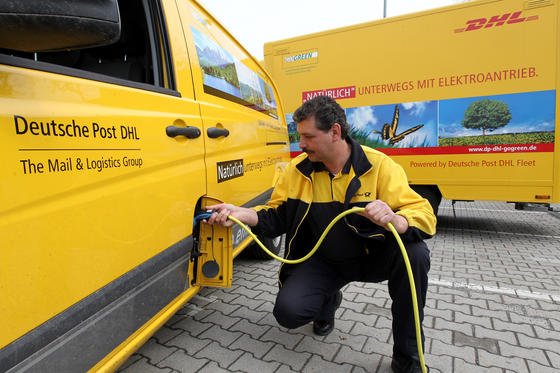

Ein Mitarbeiter der Deutschen Post "betankt" einen Elektrotransporter: Das lästige und zeitaufwendige Laden könnte entfallen, wenn es in den Straßen induktive Ladespulen gäben. An einem praxistauglichen System arbeiten US-Forscher.

Ein Mitarbeiter der Deutschen Post "betankt" einen Elektrotransporter: Das lästige und zeitaufwendige Laden könnte entfallen, wenn es in den Straßen induktive Ladespulen gäben. An einem praxistauglichen System arbeiten US-Forscher.

Foto: Wolfgang Kumm/dpa

Energieübertragung durch Induktion wird bereits vielfach eingesetzt, von der elektrischen Zahnbürste über den Elektroherd bis hin zur induktiven Ladestation für Elektroautos. Allerdings stehen in allen Fällen die zu ladenden Objekte still. Das Laden während der Fahrt ist eine kniffelige Aufgabe, wäre aber für die Elektromobilität ein Durchbruch.

Forscher arbeiten bereits an dieser Idee der induktiven Energieübertragung im Autoverkehr. Doch bisher macht die optimale Energieübertragung zum Fahrzeug Probleme. Bei großen Spulen besteht die Gefahr, dass das elektromagnetische Feld an die Fahrzeugkarosserie ankoppelt, was die Effizienz beeinträchtigt. Kleine Spulen arbeiteten zwar effizient und sicher, allerdings werden sehr viele Spulen benötigt, die das System verteuern und verkomplizieren. Zudem ist bei kleinen Spulen der Ladestrom oft zu schwach.

Top Stellenangebote

Zur Jobbörse
RHEINMETALL AG-Firmenlogo
Verstärkung für unsere technischen Projekte im Bereich Engineering und IT (m/w/d) RHEINMETALL AG
deutschlandweit Zum Job
EKS Montage GmbH-Firmenlogo
Bauleiter Bautechnik - Stationen SuedOstLink (m/w/d) EKS Montage GmbH
deutschlandweit Zum Job
EKS Montage GmbH-Firmenlogo
Sicherheits- und Gesundheitsschutzkoordinator (m/w/d) EKS Montage GmbH
deutschlandweit Zum Job
EKS Montage GmbH-Firmenlogo
Bauleiter E-Technik - Stationen SuedOstLink (m/w/d) EKS Montage GmbH
deutschlandweit Zum Job
ENERCON GmbH-Firmenlogo
Entwicklungs- und Versuchsingenieur (m/w/d) Akustik ENERCON GmbH
Aurich bei Emden Zum Job
Corventis GmbH-Firmenlogo
Applikationsingenieur (m/w/d) Corventis GmbH
Großraum Ravensburg Zum Job
Iventa-Firmenlogo
Wind Engineer (m/f/d) Iventa
Hamburg, Köln, Wien (Österreich) Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Fachingenieur (w/m/d) Konstruktiver Ingenieurbau, Bauwerkserhaltung Die Autobahn GmbH des Bundes
HARTING IT Services GmbH & Co. KG-Firmenlogo
Praktikum / Abschlussarbeit - IT Product Lifecycle Management HARTING IT Services GmbH & Co. KG
Espelkamp Zum Job
HARTING Electric Stiftung & Co. KG-Firmenlogo
Produktmanager Industriesteckverbinder (m/w/d) HARTING Electric Stiftung & Co. KG
Espelkamp Zum Job
HARTING Electric Stiftung & Co. KG-Firmenlogo
Prozessexperte SAP APO ePP/DS (m/w/d) HARTING Electric Stiftung & Co. KG
Espelkamp Zum Job
Firmengruppe Max Bögl-Firmenlogo
Entwicklungsingenieur (m/w/d) für Magnetschwebebahnsystem Firmengruppe Max Bögl
Sengenthal Zum Job
HARTING IT Services GmbH & Co. KG-Firmenlogo
SAP Inhouse Consultant PP/APO ePPDS HARTING IT Services GmbH & Co. KG
Espelkamp, Berlin Zum Job
HARTING IT Services GmbH & Co. KG-Firmenlogo
Praktikum / Abschlussarbeit im Bereich DevOps HARTING IT Services GmbH & Co. KG
Berlin, remote Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Bauingenieur / Bautechniker als Bauleiter (m/w/d) für Hochbauprojekte Max Bögl Bauservice GmbH & Co. KG
Liebenau bei Nienburg / Weser Zum Job
HARTING IT Services GmbH & Co. KG-Firmenlogo
SAP Inhouse Consultant PP/APO ePPDS HARTING IT Services GmbH & Co. KG
Espelkamp Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Bauleiter (m/w/d) Tiefbau - Straßenbau Magdeburg Max Bögl Bauservice GmbH & Co. KG
Magdeburg Zum Job
ANDRITZ HYDRO GmbH-Firmenlogo
System Engineer (m/w/d) - Oil Hydraulics and Subsystems Compact Hydro ANDRITZ HYDRO GmbH
Ravensburg Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Statiker (m/w/d) Max Bögl Bauservice GmbH & Co. KG
Liebenau bei Nienburg / Weser Zum Job
FRITSCH Bakery Technologies GmbH & Co. KG-Firmenlogo
Leiter Elektrokonstruktion (m/w/d) FRITSCH Bakery Technologies GmbH & Co. KG
Markt Einersheim Zum Job

Induktionstechnologie optimiert

US-amerikanische Forscher wollen  jetzt eine Lösung gefunden haben, um das Laden während der Fahrt zu optimieren. „Wir haben Veränderungen sowohl am Receiver als auch am Transmitter vorgenommen, um die kabellose Energieübertragung sicherer und effizienter zu machen“, erklärt Srdjan Lukic, Elektrotechniker an der North Carolina State University.

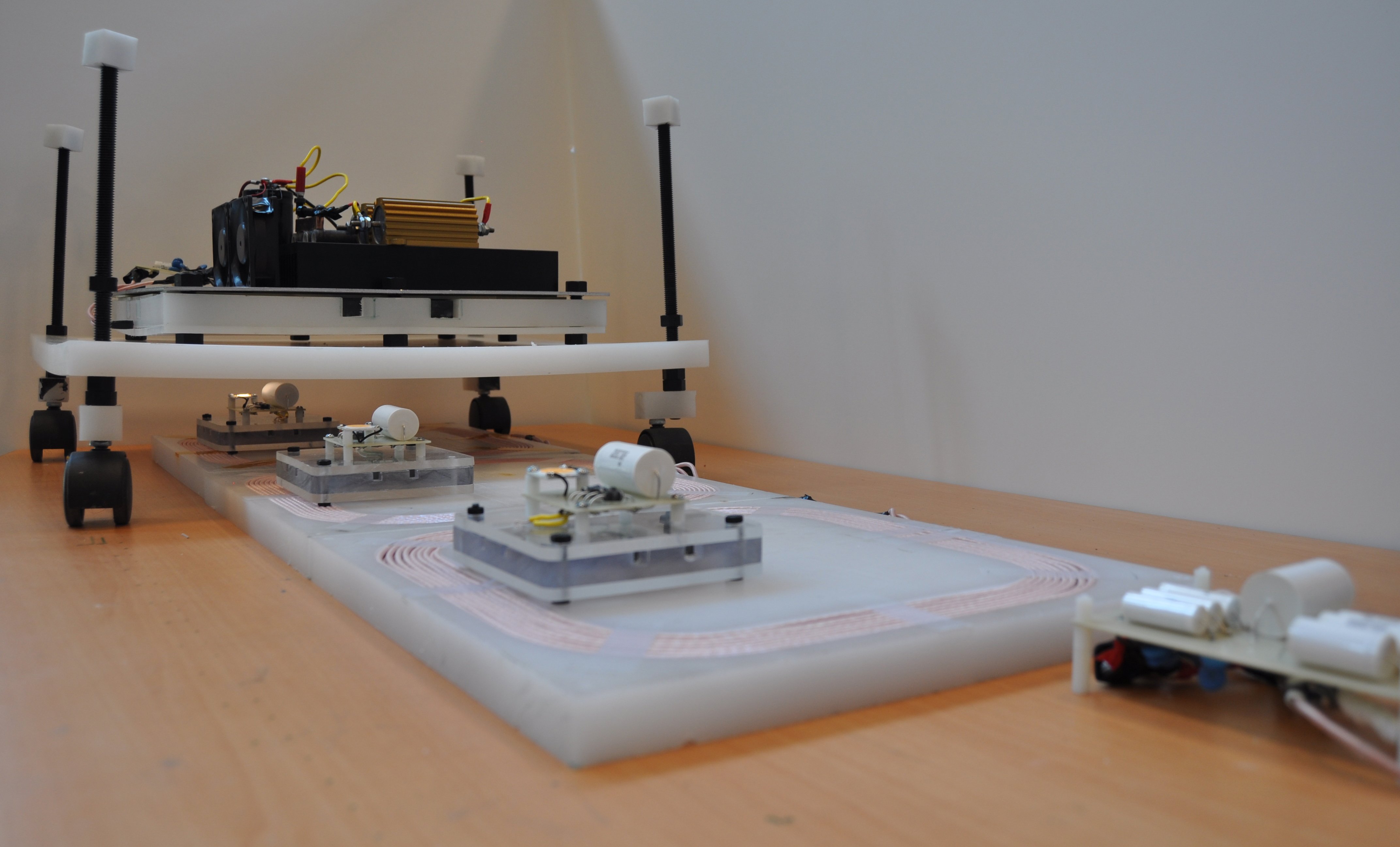

An einer verbesserten Technik für das induktive Laden von Elektrofahrzeugen während der Fahrt arbeiten Ingenieure der North Carolina State University. Sie haben die Übertragungstechnik verändert und erproben das System derzeit mit einem Protoypen im Kleinformat.

An einer verbesserten Technik für das induktive Laden von Elektrofahrzeugen während der Fahrt arbeiten Ingenieure der North Carolina State University. Sie haben die Übertragungstechnik verändert und erproben das System derzeit mit einem Protoypen im Kleinformat.

Quelle: North Carolina State University

Das Forscherteam entwickelte verschiedene Transmitter-Spulen mit passenden Empfängerspulen in der gleichen Größe. Die Receiver-Spule ist so konzipiert, dass die daran gekoppelte Übertragungsspule automatisch eine höhere Stromstärke nutzt. Daraufhin steigt die Energieübertragung im „richtigen Moment“ auf 400 Prozent an.

Bei der induktiven Energieübertragung wird Energie kontaktlos über ein Magnetfeld zwischen zwei Spulen zur Fahrzeugbatterie hin übertragen. Eine stationäre Spule befindet sich entweder in die Straße oder einen Parkplatz eingearbeitet. Eine zweite und mobile Spule wird in den Fahrzeugboden eingebaut. Dadurch entfällt die sonst notwendige Kabelverbindung zwischen Ladestelle und Elektrofahrzeug.

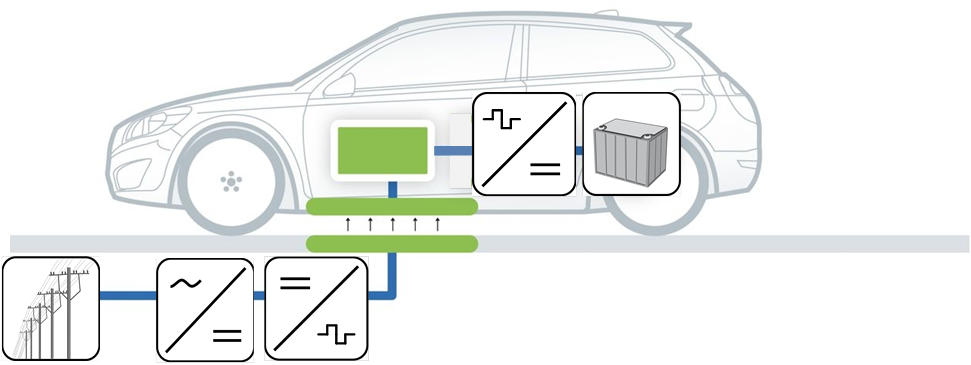

Bei der induktiven Energieübertragung werden keine Kabel mehr benötigt. Allerdings ist es eine technische Herausforderung, den Ladevorgang während der Fahrt zu organisieren.

Bei der induktiven Energieübertragung werden keine Kabel mehr benötigt. Allerdings ist es eine technische Herausforderung, den Ladevorgang während der Fahrt zu organisieren.

Quelle: GeMo/Fraunhofer Institut IAO

Um das neue Hightech-System in der Praxis zu erproben, hat das Forscherteam einen Prototypen entwickelt. Derzeit schafft die neue Technologie erst 0,5 Kilowatt Leistung bei maximaler Effizienz. „Unser Ziel ist es, von 0,5 kW in den Bereich von 50 kW vorzustoßen“, so Lukic.

Auch Fraunhofer arbeitet an der Induktionstechnik

Auch deutsche Forscher tüfteln derzeit an verbesserten Übertragungssystemen. So arbeiten mehrere Fraunhofer Institute im Projekt GeMo zusammen, um praxistaugliche Induktionsladesysteme zu entwickeln. „Das Laden ohne Kabel ist die Schlüsseltechnologie für eine flächendeckende gemeinschaftliche Mobilität. Deshalb legen wir darauf einen Entwicklungsschwerpunkt“, so Projektkoordinator Florian Rothfuss vom Fraunhofer-Institut für Arbeitswirtschaft und Organisation IAO in Stuttgart. Er und sein Team arbeiten an einem bidirektionalen induktiven Ladesystem, das Energie je nach Bedarf aufnehmen, aber auch wieder in das allgemeine Netz zurückspeisen kann.



Ein Beitrag von:

  • Petra Funk
