Reichweitenverlängerer mit Gasfedern 20.02.2013, 11:43 Uhr

Ein neuer Antrieb für Range Extender

Fehlende Reichweite ist immer noch eines der Hauptprobleme von Elektrofahrzeugen. Für längere Distanzen hat die Autoindustrie deshalb Reichweitenverlängerer, sogenannte Range Extender, konzipiert. In Stuttgart wurde jetzt ein neues Antriebskonzept vorgestellt.

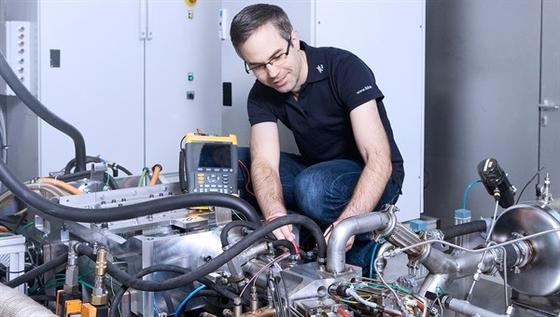

Der Freikolbenlineargenerator versorgt als Range-Extender Elektroautos mit dem notwendigen Strom.

Der Freikolbenlineargenerator versorgt als Range-Extender Elektroautos mit dem notwendigen Strom.

Foto: DLR

Nur allzu gut kennt der Fahrer eines Elektroautos die Sorge, dass die Batterie vorzeitig schlapp machen könnte. Deshalb haben Ingenieure des Deutschen Zentrums für Luft- und Raumfahrt (DLR) in Stuttgart den Reichweitenverlängerer mit der sperrigen Bezeichnung „Freikolbenlineargenerator“ entwickelt und auf dem eigenen Prüfstand bereits getestet. Der Freikolbenlineargenerator ist ein Verbrennungsmotor, der Strom erzeugt und das Elektroauto antreibt, wenn die Batterie leer ist. Besondere Merkmale: Der neue Range Extender arbeitet effizienter als andere Modelle und kann mit unterschiedlichen Kraftstoffen fahren.

Der Einbau von Gasfedern stabilisiert das System

Top Stellenangebote

Zur Jobbörse
Sandvik Mining and Construction Deutschland GmbH-Firmenlogo
Technical Sales Manager (m/f/d) Sandvik Mining and Construction Deutschland GmbH
Darmstadt Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Wirtschaftsjurist*in / Ingenieur*in (m/w/d) für Contract & Claimsmanagement in Energieprojekten THOST Projektmanagement GmbH
Berlin, Hamburg, Hannover Zum Job
SWM Services GmbH-Firmenlogo
Ingenieur*in Energieerzeugung (m/w/d) SWM Services GmbH
München Zum Job
Netzgesellschaft Gütersloh mbH-Firmenlogo
Leiter (m/w/d) Netzmanagement Netzgesellschaft Gütersloh mbH
Gütersloh Zum Job
Richard Liesegang GmbH & Co. KG-Firmenlogo
Projektleiter/-in (m/w/d) Industrieabbruch Richard Liesegang GmbH & Co. KG
Hürth, bundesweit Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Projektleiter*in / Senior Projektmanager*in (m/w/d) Bau- / Immobilienprojekte THOST Projektmanagement GmbH
Pforzheim, Stuttgart Zum Job
Stadtwerke München GmbH-Firmenlogo
Ingenieur*innen (m/w/d) Stadtwerke München GmbH
München Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) in der Terminplanung (Oracle Primavera) für Industrieprojekte THOST Projektmanagement GmbH
Mannheim, München, Stuttgart, Memmingen, Freiburg Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Projektleiter*in / Projektmanager*in (m/w/d) Bereich Bau / Immobilien THOST Projektmanagement GmbH
Stuttgart,Pforzheim Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in / Projektmanager*in (m/w/d) für Bauprojekte THOST Projektmanagement GmbH
München Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) in der Projektsteuerung THOST Projektmanagement GmbH
Burghausen,München,Memmingen Zum Job
Bundesverband Porenbetonindustrie e.V.-Firmenlogo
Bauingenieur / Wirtschaftsingenieur (m/w/d) als Referent Technik und Normung Bundesverband Porenbetonindustrie e.V.
swa Netze GmbH-Firmenlogo
Ingenieur (m/w/d) Elektrotechnik / Energietechnik für Netz- und Anlagenbau Strom swa Netze GmbH
Augsburg Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Wirtschaftsjurist*in / Ingenieur*in (m/w/d) für Contract & Claimsmanagement in Projekten der Energiewende THOST Projektmanagement GmbH
Freiburg im Breisgau, Mannheim, München, Stuttgart, Memmingen Zum Job
DEKRA Automobil GmbH-Firmenlogo
Sachverständiger vorbeugender Brandschutz (m/w/d) NRW DEKRA Automobil GmbH
verschiedene Standorte Zum Job
DEKRA Automobil GmbH-Firmenlogo
Sachverständiger Gebäudetechnik - Lüftungsanlagen & Rauchabzugsanlagen (m/w/d) NRW DEKRA Automobil GmbH
Verschiedene Standorte Zum Job
FFG Flensburger Fahrzeugbau Gesellschaft mbH-Firmenlogo
Elektrokonstrukteur/ Techniker (m/w/d) für Funkanlagen FFG Flensburger Fahrzeugbau Gesellschaft mbH
Flensburg Zum Job
DEKRA Automobil GmbH-Firmenlogo
Sachverständiger Druckbehälter & Anlagen (m/w/d) NRW DEKRA Automobil GmbH
verschiedene Standorte Zum Job
HumanOptics Holding AG-Firmenlogo
Techniker / Ingenieur Prozessentwicklung (m/w/d) HumanOptics Holding AG
Sankt Augustin Zum Job
Stadtwerke Leipzig GmbH-Firmenlogo
Ingenieur als Teamleitung Projektentwicklung - Erzeugungstechnologien (m/w/d) Stadtwerke Leipzig GmbH
Leipzig Zum Job

Das Prinzip des Antriebs sei zwar seit längerem bekannt, erklären die Ingenieure vom Stuttgarter DLR-Institut für Fahrzeugkonzepte, aber durch den Einbau von Gasfedern sei es erstmals gelungen, das System stabil zu betreiben. Die mit komprimiertem Stickstoff gefüllten Gasfedern sind wesentlich variabler in ihren Einstellmöglichkeiten als mechanische Federn.

Grundsätzlich arbeitet der Freikolbenlineargenerator ähnlich wie ein herkömmlicher Verbrennungsmotor. Er wandelt jedoch die lineare Bewegung der Kolben nicht erst in eine Drehbewegung der Kurbelwelle um, sondern erzeugt direkt Strom. Im Verbrennungsraum wird ein Kraftstoff-Luft-Gemisch gezündet, das sich ausdehnt und die Kolben in Richtung der Gasfedern schiebt. Diese bremsen die Kolben ab und drücken sie zurück. Der Lineargenerator wandelt die Bewegungsenergie der Kolben in Strom um, der den Elektromotor versorgt.

Auswahl an Kraftstoffen: Von Benzin über Erdgas bis zu Wasserstoff

Im Vergleich zu konventionellen Antriebstechnologien lassen sich beim Freikolbenlineargenerator das Verdichtungsverhältnis, die Kolbengeschwindigkeit und der Hubraum flexibel einstellen. Deshalb können unterschiedliche Kraftstoffe zum Einsatz kommen – von Benzin, Diesel und Erdgas bis hin zu Ethanol oder Wasserstoff. Gleichzeitig kommt der Freikolbenlineargenerator mit weniger Bauteilen aus. Beispielsweise entfallen mit der Kurbel- und Nockenwelle Bauteile, die in jedem herkömmlichen Verbrennungsmotor zwingend erforderlich sind.

Besonders effizient arbeitende Range-Extender sind mehr als bloße Notfall-Aggregate. Der Freikolbenlineargenerator ermöglicht es, Elektrofahrzeuge mit einer wesentlich kleineren Batterie auszustatten und trotzdem die Vorzüge des elektrischen Fahrens optimal zu nutzen: Kurze Strecken bis zu 50 Kilometern können rein elektrisch gefahren werden. Bei längeren Strecken übernimmt der Range-Extender.

Im nächsten Schritt wollen die Ingenieure des Stuttgarter Institutes gemeinsam mit der Industrie die Technologie weiterentwickeln und einen Prototyp bauen. Unter anderem gilt es, Gewicht und Größe des Freikolbenlineargenerators so zu optimieren, dass ein oder mehrere Aggregate im Unterboden eines Wagens Platz finden. Auf diese Weise ließe sich nach ersten Schätzungen eine zusätzliche Reichweite von rund 600 Kilometern realisieren ohne das Fahrzeug schwerer zu machen.



Ein Beitrag von:

  • Gudrun von Schoenebeck

    Gudrun von Schoenebeck

    Gudrun von Schoenebeck ist seit 2001 journalistisch unterwegs in Print- und Online-Medien. Neben Architektur, Kunst und Design hat sie sich vor allem das spannende Gebiet der Raumfahrt erschlossen.
