Fest ineinander verkrallt 24.07.2013, 11:00 Uhr

Dresdner Forscher setzen bei Antriebswellen auf Leichtbau

Raffiniert geformte Wellen aus faserverstärktem Kunststoff könnten künftig den Spritverbrauch von Autos reduzieren. Dresdner Forschern ist es gelungen, die Materialien Stahl und CFK an den Endpunkten der Antriebswelle dauerhaft belastbar miteinander zu verbinden. Eine Rolls-Royce-Turbine hat den Praxistest bereits bestanden.

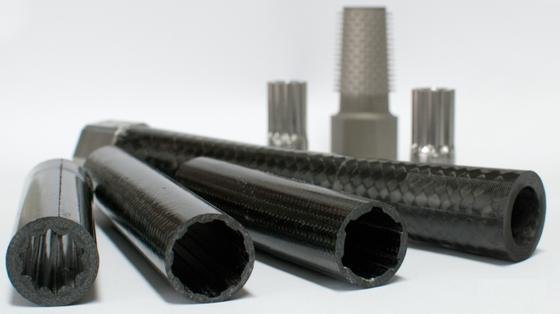

Antriebswellen mit unterschiedlich geformtem Innenquerschnitt. Im Hintergrund sind unterschiedliche Naben aus Stahl zu sehen.

Antriebswellen mit unterschiedlich geformtem Innenquerschnitt. Im Hintergrund sind unterschiedliche Naben aus Stahl zu sehen.

Foto: Forschungsvereinigung Verbrennungskraftmaschinen

Antriebswellen übertragen die Kraft des Motors auf die Antriebsräder oder bei Flugzeugen auf den so genannten Fan, den Riesenpropeller, der für Vortrieb sorgt. Diese Bauteile werden extrem hoch belastet, müssen aber trotzdem tausende Stunden durchhalten. Deshalb bestehen sie aus hochfesten Stählen und sind entsprechend schwer. Das wirkt sich negativ auf den Spritverbrauch aus.

Kohlenstofffaserverstärkte Kunststoffe (CFK nach Carbon-Faser-verstärkter Kunststoff) sind ebenso hoch belastbar. Deshalb wollen Wissenschaftler der Technischen Universität Dresden aus diesem Werkstoff sehr leichte Antriebswellen herstellen. CFK-Bauteile erfordern zwei Arbeitsgänge. Zunächst werden die schwarzen Fasern kunstvoll drapiert und an besonders belasteten Punkten so ausgerichtet, dass sie die dort angreifenden Kräfte locker aufnehmen. Das fertig geformte Bauteil wird in Harz getränkt. Nach dem Aushärten ist es fertig.

Top Stellenangebote

Zur Jobbörse
Stadt Stuttgart-Firmenlogo
Projektleiter*in Architektur für öffentliche Bauten (m/w/d) Stadt Stuttgart
Stuttgart Zum Job
DEKRA Automobil GmbH-Firmenlogo
Sachverständiger Anlagensicherheit AwSV (m/w/d) NRW DEKRA Automobil GmbH
verschiedene Standorte Zum Job
DEKRA Automobil GmbH-Firmenlogo
Ausbildung Sachverständiger Gebäudetechnik - Feuerlöschanlagen (m/w/d) NRW DEKRA Automobil GmbH
verschiedene Standorte Zum Job
DEKRA Automobil GmbH-Firmenlogo
Ausbildung - Sachverständiger Gebäudetechnik - Lüftungsanlagen & Rauchabzugsanlagen (m/w/d) NRW DEKRA Automobil GmbH
verschiedene Standorte Zum Job
Landeshauptstadt München-Firmenlogo
Meister*in Rohr-, Kanal- und Industrieservice, Metallbauermeister*in / Bauingenieur*in als Betriebshofleitung (w/m/d) Landeshauptstadt München
München Zum Job
VDI Zentrum Ressourceneffizienz GmbH-Firmenlogo
Ingenieur*in als Wissenschaftliche*r Mitarbeiter*in Ressourceneffizienz VDI Zentrum Ressourceneffizienz GmbH
Stadt Moers-Firmenlogo
Produktmanagement Technik (m/w/d) Stadt Moers
KAW KIEHL KG-Firmenlogo
Key Account Manager international Carwash (m/w/d) KAW KIEHL KG
Odelzhausen,München,Augsburg,Dachau Zum Job
DEKRA Automobil GmbH-Firmenlogo
Sachverständiger Elektrotechnik Baurecht (m/w/d) NRW DEKRA Automobil GmbH
verschiedene Standorte Zum Job
DEKRA Automobil GmbH-Firmenlogo
Ausbildung Sachverständiger Elektrotechnik Baurecht (m/w/d) NRW DEKRA Automobil GmbH
verschiedene Standorte Zum Job
DEKRA Automobil GmbH-Firmenlogo
Sachverständiger Gebäudetechnik - Feuerlöschanlagen (m/w/d) NRW DEKRA Automobil GmbH
Nordrhein-Westfalen Zum Job
DEKRA Automobil GmbH-Firmenlogo
Sachverständiger Aufzug- & Fördertechnik (m/w/d) NRW DEKRA Automobil GmbH
verschiedene Standorte Zum Job
DEKRA Automobil GmbH-Firmenlogo
Bausachverständiger Immobilien (m/w/d) NRW DEKRA Automobil GmbH
verschiedene Standorte Zum Job
DEKRA Automobil GmbH-Firmenlogo
Kfz Sachverständiger Unfallrekonstruktion (m/w/d) NRW DEKRA Automobil GmbH
verschiedene Standorte Zum Job
DEKRA Automobil GmbH-Firmenlogo
Kfz Prüfingenieur Fahrzeugprüfung (m/w/d) NRW DEKRA Automobil GmbH
verschiedene Standorte Zum Job
G+D Currency Technology GmbH-Firmenlogo
Instandhaltungsingenieur (m/w/d) G+D Currency Technology GmbH
Leipzig Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Cost Engineer /-Controller*in (m/w/d) in der petrochemischen Industrie THOST Projektmanagement GmbH
Sweco GmbH-Firmenlogo
Projektingenieur / Ingenieur als Projektleitung (m/w/x) Genehmigungsmanagement, Brandschutz, Ex-Schutz Sweco GmbH
Airbus-Firmenlogo
FCAS2023 Flight Simulation Architect (d/f/m) Airbus
Manching Zum Job
Stadt Neckarsulm-Firmenlogo
Kommunaler Energiemanager (m/w/d) Stadt Neckarsulm
Neckarsulm Zum Job

Festigkeit von CFK reicht für Endpunkte der Welle nicht aus

Für die Endpunkte der Welle, an denen die Motorkraft eingespeist und an das Antriebsrad abgegeben wird, reicht die Festigkeit von CFK nicht aus. Hier müssen Naben aus Stahl eingebaut werden. Da war die ganze Kunst der Forscher am Institut für Leichtbau und Kunststofftechnik gefragt. Denn die beiden so unterschiedlichen Werkstoffe lassen sich nicht so einfach miteinander verbinden. In einem ersten Versuch steckten sie das Metallstück in die hohle Welle und sicherten sie mit einem Splint, damit sie nicht verrutscht. Dauerhaft haltbar war das nicht, weil die CFK-Struktur rund um das Bohrloch für den Splint geschwächt war. Außerdem ist diese Bauweise bei hohen Stückzahlen unwirtschaftlich.

In einem zweiten Schritt verpassten die Dresdener dem Teil der Nabe, der in der Welle steckt, rundum nadelförmige Pins. Die Fasern schlangen sie darum, sodass die beiden Bauteile nach dem Aushärten des Harzes rutschfest miteinander verbunden waren. Das war ein voller Erfolg. Trotzdem ließen sie ihren Forschergeist weiter arbeiten und hatten eine geniale Idee. Sie stellten eine Welle her, die innen nicht rund war, sondern eine Reihe von herausstehenden Nasen hatte. Die Endstücke der Naben bekamen ebenfalls Nasen, so dass die beiden Bauteile sich ineinander verkrallten. Der große Vorteil dieser Konstruktion: Die Welle kann endlos gefertigt werden, da sie stets den gleichen Querschnitt hat. Die Autohersteller sägen sie dann auf Maß zu. Initiiert hat das Projekt die Forschungsvereinigung für Verbrennungskraftmaschinen in Frankfurt am Main.

Erfolgreich erprobt in einer Flugzeugturbine

Während ein Test der Antriebswelle für Autos derzeit nicht geplant ist, hat eine ähnlich aufgebaute Welle für die Rolls-Royce-Turbine BR725, die in Oberursel bei Frankfurt gebaut wird, den Praxistext bereits bestanden. Sie soll künftig serienmäßig eingebaut werden. Die BR725 treibt Regionaljets mit bis zu 100 Fluggästen an.



Ein Beitrag von:

  • Wolfgang Kempkens

    Wolfgang Kempkens studierte an der RWTH Aachen Elektrotechnik und schloss mit dem Diplom ab. Er arbeitete bei einer Tageszeitung und einem Magazin, ehe er sich als freier Journalist etablierte. Er beschäftigt sich vor allem mit Umwelt-, Energie- und Technikthemen.
