Brückenbau 11.07.2013, 10:00 Uhr

Das zulässige Gesamtgewicht für Lkw hat sich in 50 Jahren fast verdoppelt

Der sprunghaft wachsende Verkehr mit immer schwereren Lkw auf Autobahnen setzt älteren Brücken zu. Gero Marzahn, Abteilungsleiter für den Bereich des Konstruktiven Ingenieurbaus beim Landesbetrieb Straßenbau NRW und Lehrbeauftragter der Ruhr-Universität stellt fest: Deutsche Autobahnen sind mit einer Nutzungsänderung konfrontiert. Ergo müssen die Tragkapazitäten der Bauwerke angepasst werden.

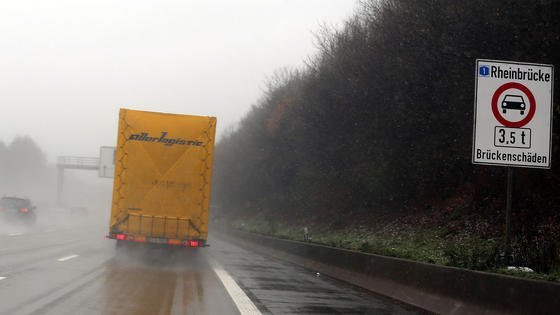

Auf Deutschlands Straßen fahren immer mehr, immer schwerere Lastwagen. Ältere Autobahnbrücken sind dem nicht gewachsen und nehmen Schaden.

Auf Deutschlands Straßen fahren immer mehr, immer schwerere Lastwagen. Ältere Autobahnbrücken sind dem nicht gewachsen und nehmen Schaden.

Foto: dpa/Oliver Berg

VDI nachrichten: Das wachsende Schwerverkehrsaufkommen in Deutschland setzt den teilweise mehr als 30 Jahre alten Autobahnbrücken zu. Welches Bundesland ist hiervon am meisten betroffen?

Top Stellenangebote

Zur Jobbörse
Airbus-Firmenlogo
Program Certification Engineering (d/m/f) Airbus
Manching Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Gruppenleiter (m/w/d) Konstruktion Stahlbrücken Max Bögl Bauservice GmbH & Co. KG
Sengenthal Zum Job
Zweckverband Bodensee-Wasserversorgung-Firmenlogo
Projektmanager (m/w/d) Infrastrukturprojekte Zweckverband Bodensee-Wasserversorgung
Stuttgart Zum Job
Hamburger Hochbahn AG-Firmenlogo
IT-Systemingenieur*in Leitsysteme Busbetrieb Hamburger Hochbahn AG
Hamburg Zum Job
Allbau Managementgesellschaft mbH-Firmenlogo
Bauprojektleitung (m/w/d) "Technische Projekte" Allbau Managementgesellschaft mbH
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) im Projektmanagement Bereich Mobilität / Verkehr THOST Projektmanagement GmbH
Nürnberg,Hannover Zum Job
Berliner Wasserbetriebe-Firmenlogo
Projektleiter:in für große Investitionsprojekte (w/m/d) Berliner Wasserbetriebe
Zweckverband Bodensee-Wasserversorgung-Firmenlogo
Planungskoordinator (m/w/d) im Projekt Zukunftsquelle Zweckverband Bodensee-Wasserversorgung
Stuttgart Zum Job
Airbus-Firmenlogo
FCAS2023 Flight Simulation Architect (d/f/m) Airbus
Manching Zum Job
Berliner Wasserbetriebe-Firmenlogo
Leitende:r Ingenieur:in der technischen Betriebsführung / Klärwerk Wansdorf (w/m/d) Berliner Wasserbetriebe
Schönwalde-Glien Zum Job
Airbus-Firmenlogo
FCAS2023 Flight Simulation Integration Engineer (d/f/m) Airbus
Manching Zum Job
Cycle GmbH-Firmenlogo
Entwicklungsingenieur für Elektronik (m/f/d) Cycle GmbH
Hamburg Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) im Projektmanagement Bereich verfahrenstechnischer Anlagenbau (Chemie und Pharma) THOST Projektmanagement GmbH
Nürnberg,Hannover,Berlin,Leipzig,Hamburg Zum Job
Mitscherlich PartmbB-Firmenlogo
Patentingenieur (w/m/d) Fachrichtung Elektrotechnik, Nachrichtentechnik, Maschinenbau oder vergleichbar Mitscherlich PartmbB
München Zum Job
VTA Verfahrenstechnik und Automatisierung GmbH-Firmenlogo
Ingenieur:in Elektrotechnik (w/m/d) VTA Verfahrenstechnik und Automatisierung GmbH
Gelsenkirchen,Lingen (Ems) Zum Job
newboxes GmbH-Firmenlogo
Projektingenieur Produktentwicklung (m/w/d) newboxes GmbH
Deutschlandweit Zum Job
VTA Verfahrenstechnik und Automatisierung GmbH-Firmenlogo
Ingenieur:in Mess-, Steuer- und Regelungstechnik (MSR) (w/m/d) VTA Verfahrenstechnik und Automatisierung GmbH
Gelsenkirchen Zum Job
VTA Verfahrenstechnik und Automatisierung GmbH-Firmenlogo
Ingenieur:in Automatisierungstechnik (w/m/d) VTA Verfahrenstechnik und Automatisierung GmbH
Gelsenkirchen Zum Job
Leviat GmbH-Firmenlogo
Bauingenieur (m/w/d) Leviat GmbH
Langenfeld (NRW) Zum Job
ILF Beratende Ingenieure GmbH-Firmenlogo
Projekt- und technischer Angebotsingenieur (m/w/d) ILF Beratende Ingenieure GmbH
München, Bremen, Hamburg, Essen, Berlin Zum Job

Marzahn: Wegen der älteren Bestandsnetze sind vor allem die westlichen Flächenbundesländer betroffen. Angesichts der hohen Verkehrsbelastungen und der vorhandenen Altersstruktur – zahlreiche Brücken sind seit mehr als 40 Jahren unter Verkehr – zählt Nordrhein-Westfalen zu den am stärksten betroffenen Ländern.

Welche Bauarten von Brücken gibt es auf deutschen Autobahnen?

Entsprechend der Tragweise wird unterschieden zwischen Balken-, Rahmen-, Bogen-, Stahlfachwerk-, Schrägseil- und Hängebrücken. Während die letztgenannten überwiegend im Großbrückenbau zur Anwendung kommen, handelt es sich bei den übrigen um Regelbauweisen.

Und welche Werkstoffe kommen zum Einsatz?

Hinsichtlich des verwendeten Materials bzw. Bauweise wird zwischen Stahlbeton-, Spannbeton-, Stahl- und Stahlverbundbrücken unterschieden. Vereinzelt sind auch Brücken aus Mauerwerk oder für Fußgängerbrücken auch aus Holz oder Aluminium erstellt worden.

Um wie viel Prozent hat sich auf deutschen Autobahnen gegenüber früher das Verkehrsaufkommen erhöht?

Die durchschnittliche Verkehrsstärke auf deutschen Autobahnen hat sich in den letzten 50 Jahren fast verfünffacht. Waren es 1960 noch rund 10 000 Kfz/24h, sind es heute im bundesweiten Durchschnitt 48 000 Kfz/24h.

Und wie sieht es mit den Verkehrslasten aus?

Die zulässigen Achslasten und Gesamtgewichte wurden in den letzten Jahrzehnten immer wieder erhöht. In den 1950er-Jahren orientierte sich das zulässige Gesamtgewicht am Gesamtgewicht einer 24-t-Dampfwalze. Heute darf ein Fahrzeug im kombinierten Verkehr maximal 44 t wiegen und ist somit fast doppelt so schwer.

Fachleute der Bundesanstalt für Straßenwesen sagen, aufgrund des auszuschöpfenden Sicherheitsfaktors seien die Autobahnbrücken derzeit noch sicher. Wie hoch ist der Sicherheitsfaktor?

In den Bemessungsnormen werden die Sicherheitsfaktoren vorgegeben. Für Betonbrücken betrug seinerzeit der globale Sicherheitsfaktor für den Tragfähigkeitsnachweis zum Beispiel 1,75. Das bedeutet, dass mit den verwendeten Lastmodellen und Bemessungsnachweisen den Brücken Sicherheiten und Reserven eingerechnet werden, die unter Berücksichtigung einer ordnungsgemäßen Bauwerkserhaltung eine lange Nutzungszeit erwarten lassen.

Aber die Randbedingungen haben sich doch geändert. Durch das stark gestiegene Verkehrsaufkommen insbesondere im Güterfernverkehr müssen die Brücken doch deutlich mehr und schwereren Verkehr abtragen.

Es ist faktisch eine Nutzungsänderung eingetreten, sodass die Tragkapazitäten der Bauwerke entsprechend angepasst werden müssen.

Und wie geht man da vor?

Durch eine Nachrechnung von Brücken lassen sich – noch bevor Schäden auftreten – deren Defizite im Tragverhalten rechnerisch aufdecken, um mit diesem Wissen gezielte Verstärkungsmaßnahmen angehen zu können. Allgemeiner Erkenntniswert aus bisherigen Nachrechnungen ist, dass die Reserven der älteren Brücken in vielen Fällen weitgehend aufgebraucht sind und Handlungsbedarf besteht. Daher führt der Landesbetrieb Straßenbau NRW derzeit umfangreiche und systematische Nachrechnungen durch, um ganze Abschnitte hochbelasteter Strecken möglichst kurzfristig und zukunftssicher zu ertüchtigen.

Lauern denn aktuell Gefahren?

Niemand muss an der Sicherheit unserer älteren Brücken zweifeln. Durch ein engmaschiges Netz der Bauwerksprüfung ist sichergestellt, dass mögliche Schäden an Bauwerken rechtzeitig erkannt und notwendige Gegenmaßnahmen ergriffen werden.

Wie viele Autobahnbrücken werden jetzt in NRW auf Standsicherheit untersucht?

Vorerst werden rund 800 Brücken im Bundesfernstraßennetz (Autobahnen und Bundesstraßen) sukzessive überprüft.

Wie sieht der Ertüchtigungsnachweis bei älteren Stahl- und Verbundbrücken aus?

Die rechnerischen Nachweise richten sich nach den Vorgaben der vom Bund eingeführten „Richtlinie zur Nachrechnung von Straßenbrücken im Bestand (Nachrechnungsrichtlinie)“. Dort werden alle für den Brückenbau gängigen Bauweisen (Betonbrücken, Stahl- und Stahlverbundbrücken, Brücken aus Mauerwerk) behandelt.

Und was gilt es hinsichtlich des Ertüchtigungsnachweises bei Spannbetonbrücken zu beachten?

Bei Spannbetonbrücken sind unter anderem die Nachweise der Querkrafttragfähigkeit, der Ermüdungssicherheit oder die Nachweise zur Begrenzung der Rissbreiten wichtig.

Wie wird gegebenenfalls ertüchtigt?

Die Wahl einer geeigneten Verstärkungsmaßnahme hängt im Wesentlichen ab von dem Schadensbild, den rechnerisch festgestellten Defiziten in der Tragfähigkeit oder der Gebrauchstauglichkeit sowie dem verwendeten Konstruktionsbaustoff unter Beachtung wirtschaftlicher Grundsätze. Brücken aus Spannbeton werden häufig durch eine externe Vorspannung ertüchtigt, ermüdungsbeanspruchte Deckbleche im Stahlbrückenbau können mit Sandwich-Platten-Systemen verstärkt werden. Aber häufig zeigt sich, dass eine Verstärkung keine wirtschaftliche Lösung darstellt oder technisch nicht umsetzbar ist, sodass auch aus diesen Aspekten heraus ein Ersatzneubau erforderlich wird.

Ein Beitrag von:

  • Elmar Wallerang

    Redakteur VDI nachrichten. Fachthemen: Hoch- und Tiefbau, Bautechnik.
