Auch bei E-Autos 29.08.2016, 07:11 Uhr

Das Ladekabel soll bald überflüssig sein

Während die Batterien von Elektrobussen meist berührungslos aufgeladen werden, sind Besitzer von Elektroautos noch auf Kabel angewiesen. Jetzt untersuchen Wissenschaftler, wie Ladestationen im öffentlichen Bereich und Zuhause beschaffen sein müssen, damit der Wirkungsgrad besonders hoch und die Sicherheit gewährleistet ist.

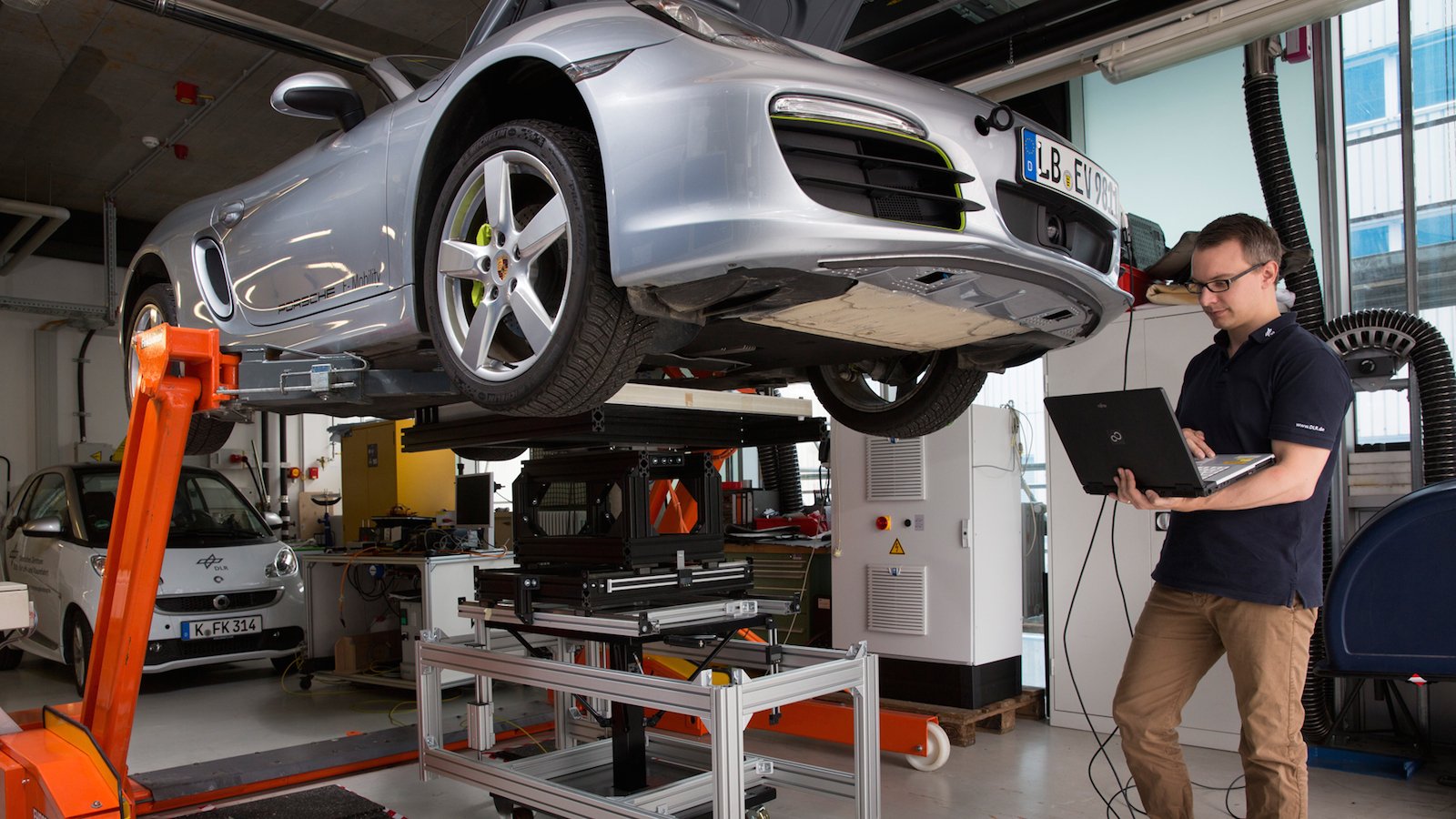

Zum induktiven Laden werden zwei Spulen benötigt, von denen eine am Boden und eine an der Unterseite des Fahrzeugs angebracht wird. Um eine effiziente Ladung zu gewährleisten, sollten die Spulen möglichst exakt übereinander positioniert werden.

Zum induktiven Laden werden zwei Spulen benötigt, von denen eine am Boden und eine an der Unterseite des Fahrzeugs angebracht wird. Um eine effiziente Ladung zu gewährleisten, sollten die Spulen möglichst exakt übereinander positioniert werden.

Foto: Frank Eppler/DLR

In Genf, Berlin und anderen Städten fahren Elektrobusse, die an den Endhaltestellen berührungslos aufgeladen werden. Bei Personenwagen hat sich das bequeme Verfahren noch nicht durchgesetzt. Es gibt im Wesentlichen experimentelle Ansätze. Meist werden die Fahrzeuge per Kabel an Ladesäulen oder an der heimischen Steckdose aufgeladen. Bei schlechtem Wetter kann das ganz schön lästig sein.

Volle Batterien in weniger als einer Stunde

Doch bald schon wird es wohl auch bei Pkw heißen: Kabel ade. Forscher des Deutschen Zentrums für Luft- und Raumfahrt (DLR) widmen sich jetzt den Feinheiten: Sie wollen herausfinden, wie eine Leistung von 22 kW, die ausreicht, um die Batterien eines kleinen Elektrofahrzeugs in weniger als einer Stunde berührungslos aufzuladen, am effektivsten und sichersten übertragen werden kann. Ziel ist es, die öffentlichen Ladestationen zu ersetzen, zudem auch das heimische Ladegerät.

Top Stellenangebote

Zur Jobbörse
Stadtbetrieb Wetter (Ruhr)-Firmenlogo
Bauingenieur/in (m/w/d) Fachrichtung Tiefbau / Straßenbau Stadtbetrieb Wetter (Ruhr)
Wetter (Ruhr) Zum Job
Stadtwerke München GmbH-Firmenlogo
Brandschutzbeauftragte*r mit Zusatzfunktionen Tram (m/w/d) Stadtwerke München GmbH
München Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Planungsingenieur (w/m/d) Streckenplanung Die Autobahn GmbH des Bundes
Uwe Wenzel WW-Personalkonzepte e.K.-Firmenlogo
Entwicklungsingenieur (m/w/d) Wärmepumpensysteme und Regelungen Uwe Wenzel WW-Personalkonzepte e.K.
Großraum Hamburg Zum Job
Landeshauptstadt München-Firmenlogo
Verkehrsingenieur*innen für die Verkehrswende (w/m/d) Landeshauptstadt München
München Zum Job
Framatome-Firmenlogo
Ingenieur (m/w/d) für nukleare Entsorgung Framatome
Karlstein am Main, Erlangen Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Bauwerksprüfer (w/m/d) Die Autobahn GmbH des Bundes
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Projektingenieurin / Projektingenieur (w/m/d) Verfahrenstechnik Berliner Stadtreinigungsbetriebe (BSR)
Technische Universität Graz-Firmenlogo
Universitätsprofessur für Nachhaltige Antriebssysteme und angewandte Thermodynamik (m/w/d) Technische Universität Graz
Graz (Österreich) Zum Job
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Projektingenieurin / Projektingenieur (w/m/d) Elektrotechnik Berliner Stadtreinigungsbetriebe (BSR)
Lübeck Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
(Umwelt-)Ingenieur (w/m/d) für Boden, Abfall, Altlasten und Georisiken Die Autobahn GmbH des Bundes
Nürnberg Zum Job
Fuest Familienstiftung-Firmenlogo
Bauzeichner, Bautechniker oder Innenarchitekt (m/w/d) Fuest Familienstiftung
Timm Technology GmbH-Firmenlogo
Sales Manager / Vertriebsingenieur (m/w/d) Timm Technology GmbH
Reinbek Zum Job
Caljan GmbH-Firmenlogo
Maschinenbauingenieur / Konstrukteur Sondermaschinenbau (m/w/d) Caljan GmbH
Halle (Westfalen) Zum Job
Stadtwerke München GmbH-Firmenlogo
(Senior) Projektmanager*in Niederspannung (m/w/d) Stadtwerke München GmbH
München Zum Job
DFS Deutsche Flugsicherung GmbH-Firmenlogo
Ingenieur* Produktmanagement für Navigationsdienste DFS Deutsche Flugsicherung GmbH
Langen (Hessen) Zum Job
VAHLE-Firmenlogo
Ingenieur Automatisierungs- und Steuerungstechnik (m/w/d) VAHLE
Kamen, Großraum Dortmund Zum Job
Grünecker Patent- und Rechtsanwälte PartG mbB-Firmenlogo
Patentingenieur (m/w/d) der Fachrichtung Physik und/oder Elektrotechnik mit der Möglichkeit zur Ausbildung zum "European Patent Attorney (m/w/d/)" Grünecker Patent- und Rechtsanwälte PartG mbB
München Zum Job
DFS Deutsche Flugsicherung GmbH-Firmenlogo
Flugsicherungsingenieur (w/m/d) DFS Deutsche Flugsicherung GmbH
Grünecker Patent- und Rechtsanwälte PartG mbB-Firmenlogo
Europäischer Patentanwalt (m/w/d) der Fachrichtung Physik, Informatik, Elektrotechnik oder Nachrichtentechnik Grünecker Patent- und Rechtsanwälte PartG mbB
München Zum Job

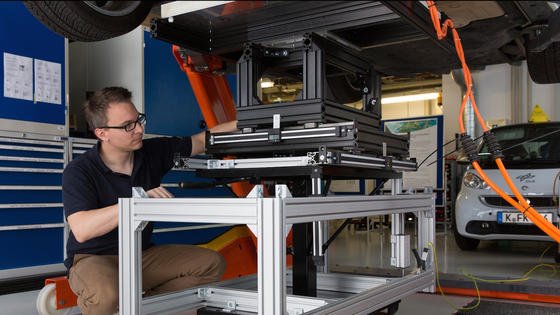

DLR-Forscher Bastian Mayer untersucht auf einem selbst entwickelten Teststand unterschiedliche Fehlstellungen beim Parken auf der Ladespule.

DLR-Forscher Bastian Mayer untersucht auf einem selbst entwickelten Teststand unterschiedliche Fehlstellungen beim Parken auf der Ladespule.

Quelle: Frank Eppler/DLR

Berührungsloses Laden beruht auf dem Transformatoreffekt. Wechselstrom fließt durch eine Spule. Er erzeugt ein elektromagnetisches Feld, das eine zweite Spule auffängt. Diese wandelt das Feld wiederum in Wechselstrom um. Im Transformator geht es darum, die Spannung zu verändern, etwa Strom mit einer Spannung von 10.000 V in Haushaltsstrom mit 380 V umzuwandeln.

Beim Laden der Batterien in Elektroautos geht es in erster Linie um die möglichst effektive Weitergabe des Stroms von einer Spule, die sich im Boden befindet, in eine Spule im Auto. Zudem soll die Leistung besonders hoch sein, damit der Ladevorgang in erträglicher Zeit abgeschlossen ist.

Die Brandgefahr scheint gering

Hohe Ströme die durch eine Spule fließen, erwärmen die Umgebung. Zuweilen lassen sich Katzen und andere Tiere, die ein warmes Plätzchen lieben, darauf nieder. Die Frage ist, ob die Spulen, vor allem die im Fahrzeug, gekühlt werden müssen, um ein Durchbrennen und einen möglichen Folgebrand zu verhindern. Nach den bisherigen Erfahrungen der Forscher ist das nicht nötig.

Wirkungsgrad von bis zu 91,5 %

Entscheidend für den Wirkungsgrad der Stromübertragung ist zum einen der Abstand zwischen den Spulen, zum anderen die exakte Positionierung. Während der Abstand baulich bedingt vorgegeben ist – es sei denn, die Spule im Fahrzeug lässt sich absenken – ist der Fahrer dafür zuständig, sein Auto so abzustellen, dass beide Spulen exakt übereinander stehen. Wer schon mal auf eine Hebebühne gefahren ist weiß, dass das exakte Positionieren gar nicht so einfach ist.

Die DLR-Forscher denken schon weiter. Autonom fahrende Autos, wie sie Ford von 2021 anbieten will, haben damit kein Problem. „Unsere Tests ergaben, dass ein kleiner Versatz von rund zehn Zentimetern sich nicht signifikant auf den Wirkungsgrad auswirkt. Darüber hinaus nimmt allerdings die Ladeeffizienz von den im Bestpunkt möglichen 91,5 Prozent deutlich ab“, sagt Bastian Mayer vom DLR-Team. Versuchsauto war ein Porsche Boxster e.



Ein Beitrag von:

  • Wolfgang Kempkens

    Wolfgang Kempkens studierte an der RWTH Aachen Elektrotechnik und schloss mit dem Diplom ab. Er arbeitete bei einer Tageszeitung und einem Magazin, ehe er sich als freier Journalist etablierte. Er beschäftigt sich vor allem mit Umwelt-, Energie- und Technikthemen.
