Paralympics in Sotschi 05.03.2014, 08:00 Uhr

Biathlet geht mit Hochleistungsschlitten aus dem 3D-Drucker an den Start

Er ist fast wie ein Teil des Körpers: Bei den Paralympics in Sotschi geht der deutsche Biathlet Martin Fleig mit einem Hochleistungs-Skischlitten an den Start, der genau auf ihn abgestimmt ist.

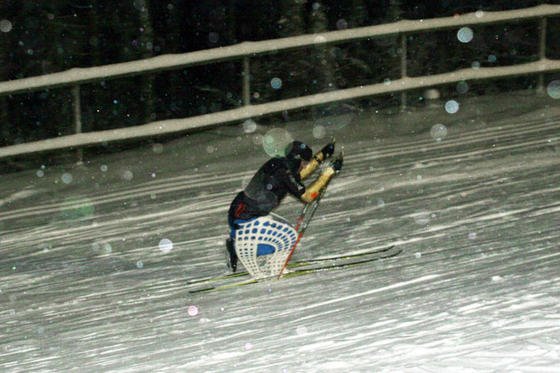

Martin Fleig testete im November den zweiten Skischlitten-Prototypen im Schwarzwald auf Herz und Nieren.

Martin Fleig testete im November den zweiten Skischlitten-Prototypen im Schwarzwald auf Herz und Nieren.

Foto: Fraunhofer IWM

Im Projekt „Snowstorm“ entwickelten Forscher des MikroTribologie-Centrums, einer Kooperation des Karlsruher Instituts für Technologie mit dem Fraunhofer-Institut für Werkstoffmechanik, den Ski-Schlitten, der genau auf den Biathleten und die Schnee- und Wetterverhältnisse vor Ort angepasst ist. Tribologen sind Experten für Reibung, Verschleiß und Schmierung. Der Hochleistungs-Skischlitten soll dem mehrfachen Deutschen Meister im Biathlon und Langlauf die optimalen Voraussetzungen für den Wettkampf bieten.

Gehbehinderte Sportler wie Martin Fleig nutzen beim Biathlon, einer Kombinationssportart aus Ski-Langlauf und Sport-Schießen, spezielle Skischlitten, die aus einem Sitz und fest montierten Skatingskiern bestehen. Bisher wurden diese Sportgeräte meist von handwerklich begabten Sportlern oder Betreuern in Einzelanfertigung hergestellt.

Top Stellenangebote

Zur Jobbörse
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Arbeitsvorbereiter / Bauleiter (m/w/d) Ingenieurbau Hamburg Max Bögl Bauservice GmbH & Co. KG
Hamburg Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Bauingenieur / Wirtschaftsingenieur (Bau) / Bautechniker (m/w/d) im Technischen Projektmanagement Hochbau Max Bögl Bauservice GmbH & Co. KG
verschiedene Standorte Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Bauingenieur / Referent (m/w/d) für RIB iTWO Max Bögl Bauservice GmbH & Co. KG
Sengenthal Zum Job
VISPIRON SYSTEMS-Firmenlogo
Fahrzeugtechniker (m/w/d) Fahrzeugintensivtest VISPIRON SYSTEMS
München Zum Job
Berliner Wasserbetriebe-Firmenlogo
Leiter:in Automatisierungs-/ Prozessleittechnik (w/m/d) Berliner Wasserbetriebe
Albemarle Germany GmbH-Firmenlogo
Techniker / Ingenieur Mess- und Elektrotechnik (m/w/d) Albemarle Germany GmbH
Langelsheim Zum Job
Deutsche Rentenversicherung Bund-Firmenlogo
Ingenieur*in Elektrotechnik Starkstrom Energieeffizienz (m/w/div) Deutsche Rentenversicherung Bund
N-ERGIE Netz GmbH-Firmenlogo
Ingenieur (m/w/d) für Qualitäts- und Bilanzkreismanagement N-ERGIE Netz GmbH
Nürnberg Zum Job
Helvetia Schweizerische Versicherungsgesellschaft AG-Firmenlogo
Risk Engineer (m/w/d) Brandschutz Helvetia Schweizerische Versicherungsgesellschaft AG
Notarkasse Anstalt des öffentlichen Rechts-Firmenlogo
Werkstudent (m/w/d) der Fachrichtung Architektur / Bauingenieurwesen Notarkasse Anstalt des öffentlichen Rechts
München Zum Job
Forschungszentrum Jülich GmbH-Firmenlogo
Teamleitung - Komplexitätsmanagement in Energiesystemmodellen zur Planung einer erfolgreichen Energiewende (w/m/d) Forschungszentrum Jülich GmbH
Jülich bei Köln Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Techniker (m/w/d) im Bereich Verkehrsleittechnik und WAN-Netz Die Autobahn GmbH des Bundes
Frankfurt am Main Zum Job
GWH Wohnungsgesellschaft mbH Hessen-Firmenlogo
Technischer Projektmanager Versorgungstechnik / TGA (m⁠/⁠w⁠/⁠d) GWH Wohnungsgesellschaft mbH Hessen
Frankfurt am Main Zum Job
BRUNATA-METRONA GmbH & Co. KG-Firmenlogo
Projektleiter Großprojekte (m/w/d) BRUNATA-METRONA GmbH & Co. KG
München Zum Job
Stadtwerke München GmbH-Firmenlogo
Strategische*r Einkäufer*in Anlagenbau (m/w/d) Stadtwerke München GmbH
München Zum Job
über ifp | Executive Search. Management Diagnostik.-Firmenlogo
Werkleiter:in über ifp | Executive Search. Management Diagnostik.
Wolfsburg Zum Job
TB & C hybrid technologies GmbH-Firmenlogo
Produktingenieur (m/w/d) TB & C hybrid technologies GmbH
Herborn Zum Job
Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH-Firmenlogo
Teamleitung Planung Verkehrsinfrastruktur (d/m/w) Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH
Frankfurt am Main Zum Job
TB & C hybrid technologies GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) TB & C hybrid technologies GmbH
Herborn Zum Job
Berliner Wasserbetriebe-Firmenlogo
Ingenieur:in Anlagentechnik Auftragsprüfung / Klärwerk Wansdorf (w/m/d) Berliner Wasserbetriebe
Schönwalde-Glien Zum Job

Schlitten wird zum Teil des Körpers

Der von den Forschern entwickelte Skischlitten ist unterschiedlichen Belastungen ausgesetzt: Beim Langlauf soll er auf unebenem Schnee gut zu fahren sein, aber er muss auch extremen Drehbewegungen standhalten, etwa wenn sich der Sportler zum Schießen auf die Matte legt und sich danach wieder kraftvoll aufrichtet. Deshalb müsse der Schlitten zugleich leicht und stabil sein, erläutert Matthias Scherge, Koordinator des Projekts Snowstorm.

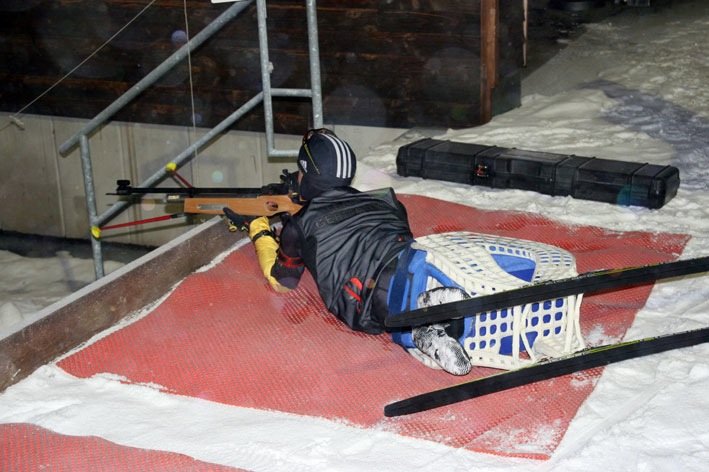

Nach dem Schießen gilt es für Martin Fleig, sich wieder aufzurichten, den nächsten Streckenabschnitt in Angriff zu nehmen...

Nach dem Schießen gilt es für Martin Fleig, sich wieder aufzurichten, den nächsten Streckenabschnitt in Angriff zu nehmen…

Quelle: Fraunhofer IWM

Die Wissenschaftler ermittelten zunächst mit biomechanischen Bewegungsanalysen die Sitzposition, in der Martin Fleig seine Kraft optimal einsetzen kann. Die Form des Schlittens wurde mit 3D-Scannern und rechnergestütztem Design entwickelt. „Die Anpassung des Sitzes an den Körper ist ein wichtiger Faktor für den Erfolg, wenn der Schlitten ein Teil des Körpers ist, verbinden sich maximaler Kraftfluss und Fahrkomfort“, so Scherge.

Erste Härtetests sind schon bestanden

Ein erster Prototyp wurde aus dem Hochleistungspolymer Polyamid 12 mit 3D-Druck angefertigt und mit verschiedenen Sensoren versehen. Zusammen mit den Sensoren an den Skistöcken sollten sie genaue Messwerte der verschiedenen Belastungen liefern. Die gewonnenen Daten dienten als Grundlage für den zweiten Prototyp, der in besonders belasteten Bereichen mit Metall verstärkt wurde. Die ersten Härtetests hat der Schlitten bereits hinter sich. Im Schwarzwald Nordic Center und im Trainingslager im italienischen Livigno testete Fleig den Skischlitten bis an seine Belastungsgrenzen.

Ein CAD-Design des zweiten Skischlittens mit Metallverstrebungen. Sie werden in Röhren eingeklebt, die während der generativen Fertigung in den Streben aus Polyamid 12 »freigelassen« wurden.

Ein CAD-Design des zweiten Skischlittens mit Metallverstrebungen. Sie werden in Röhren eingeklebt, die während der generativen Fertigung in den Streben aus Polyamid 12 »freigelassen« wurden.

Quelle: Fraunhofer IWM

Eine wichtige Rolle spielt bei dem Skischlitten auch der Schliff der Skier. Da die beiden fest an den Schlitten montierten Ski keine Skating-Bewegung ermöglichen, ist er eine besondere Herausforderung. Neben der Leistungsfähigkeit des Athleten und seines Geräts sei das Wechselspiel von Schnee und Ski wichtig für die Gleitgeschwindigkeit in der Loipe, sagt Scherge. Temperatur, Feuchtigkeit und Form der Schneekörner beeinflussen das Gleiten der Ski auf dem hauchdünnen Wasserfilm. Die Snowstorm-Forscher haben deshalb in Sotschi Daten zu Schnee, Strecke und Wetter erhoben. Die auf der Auswertung basierenden Modelle tragen dazu bei, das Paralympic Ski-Team Nordisch für den Wettkampf wissenschaftlich fundiert bei Wachsauswahl, Skischliff und -bearbeitung zu unterstützen.

Matthias Scherge will mit der Entwicklung des Skischlittens aber nicht nur zum Erfolg des Leistungssportlers beitragen. Er hält es für denkbar, dass eine einfache Version künftig für den Breitensport von Gehbehinderten gebaut wird. „Meine Vision ist barrierefreies Skifahren zum Beispiel im Schwarzwald“, so der Wissenschaftler.
