Wärme wie Daten speichern? Neuer Ansatz aus der Photonik
Ein neuer Photonik-Ansatz soll Wärmeabstrahlung schaltbar machen. Noch ist es ein Modell, doch die Technik ist vielversprechend.

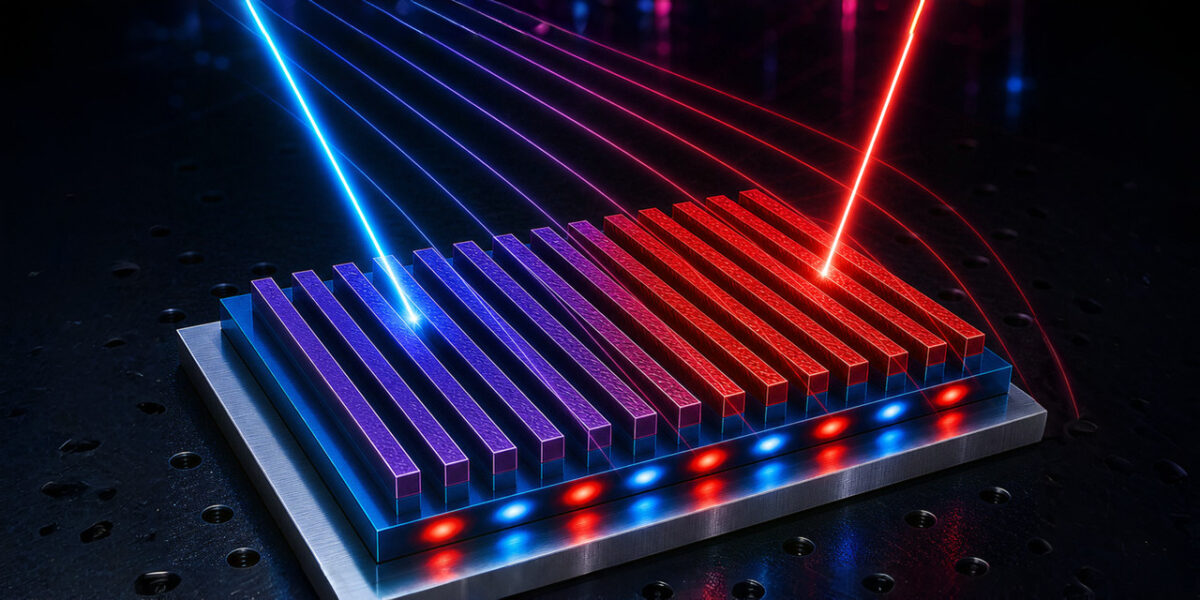

Wärme wird von rechts aufgenommen und erwärmt die Struktur, von wo aus sie nach links abgestrahlt wird und die Struktur abkühlt.
Foto: Osaka Metropolitan University
Wärme lässt sich normalerweise nicht frei behandeln wie ein elektrisches Signal. Eine Oberfläche, die Wärmestrahlung aus einer bestimmten Richtung und bei einer bestimmten Wellenlänge gut aufnimmt, gibt sie in der Regel auch in vergleichbarer Weise wieder ab. Dieser Zusammenhang gehört zu den Grundprinzipien der thermischen Strahlung. Für Ingenieurinnen und Ingenieure ist das eine Einschränkung: Absorption und Emission lassen sich nur begrenzt unabhängig voneinander steuern.
Ein internationales Forschungsteam um Koichi Okamoto und Shunsuke Murai von der Osaka Metropolitan University beschreibt nun einen Ansatz, der genau an dieser Stelle ansetzt. Die Forschenden haben ein photonisches Bauelement theoretisch entworfen und simuliert, das Wärmestrahlung richtungsabhängig kontrollieren soll. Es könnte Wärme aus einer Richtung aufnehmen und die Abstrahlung in einem anderen Zustand oder Kanal schalten. Veröffentlicht wurde die Arbeit unter dem Titel „Reconfigurable Giant Nonreciprocity at Near‐Normal Incidence via Phase‐Change Magneto‐Optical Metagratings“ in Laser & Photonics Reviews.
Wichtig ist die Einordnung: Es handelt sich nach der Facharbeit nicht um einen bereits experimentell nachgewiesenen fertigen Chip. Die Autoren sprechen von einem vorgeschlagenen und theoretisch demonstrierten Bauelement. Das schmälert den wissenschaftlichen Ansatz nicht, verhindert aber falsche Erwartungen. Bis zu einem belastbaren Bauteil bleiben Fertigung, Schaltkontrolle und Betrieb unter realen Bedingungen zu klären.
Inhaltsverzeichnis
Warum Wärmestrahlung schwer zu trennen ist
Dahinter steckt ein Grundprinzip der Physik: Viele Materialien nehmen Wärmestrahlung so auf, wie sie sie auch wieder abgeben. Eine Oberfläche, die Infrarotstrahlung aus einer bestimmten Richtung gut absorbiert, strahlt sie in der Regel auch in diese Richtung wieder gut ab. Absorption und Emission sind also miteinander gekoppelt. Fachleute sprechen hier von Reziprozität. Grundlage ist Kirchhoffs Gesetz der Wärmestrahlung.
Wer Wärme gezielt lenken will, muss diesen Zusammenhang aufbrechen. Dafür eignen sich magnetooptische Materialien. Bei ihnen verändert ein Magnetfeld, wie das Material mit Licht oder Infrarotstrahlung wechselwirkt. Dadurch kann es Strahlung aus der einen Richtung anders behandeln als Strahlung aus der Gegenrichtung.
Der neue Ansatz kombiniert diesen Effekt mit einem Phasenwechselmaterial. Das Bauelement soll dadurch nicht nur richtungsabhängig reagieren. Es soll seinen Zustand auch speichern können, selbst wenn keine Energie mehr zugeführt wird. Deshalb sprechen die Forschenden davon, Wärmeabstrahlung ähnlich wie Daten programmieren zu können.
Das Bauelement besteht aus InAs, GST und Silber
Im Kern ist das Bauelement ein Sandwich aus drei Funktionsschichten. Jede übernimmt eine eigene Aufgabe:
- GST bildet oben ein feines Gitter.
- InAs liegt darunter und dient als Wellenleiter.
- Silber bildet die unterste Schicht und reflektiert die Strahlung zurück.
Der entscheidende Teil ist der InAs-Wellenleiter. InAs steht für Indiumarsenid. Der Halbleiter reagiert unter einem Magnetfeld anders auf Licht und Infrarotstrahlung. Genau das nutzt das Modell, um Strahlung aus einer Richtung anders zu behandeln als Strahlung aus der Gegenrichtung.
Das GST-Gitter übernimmt die Schaltfunktion. GST steht für Ge₂Sb₂Te₅, eine Verbindung aus Germanium, Antimon und Tellur. Das Material kann zwischen zwei Zuständen wechseln: einem ungeordneten amorphen und einem geordneten kristallinen Zustand. Dabei ändern sich seine optischen Eigenschaften.
Vorteil der Funktionsschichten
Der Vorteil: GST muss nicht dauerhaft mit Strom versorgt werden, um seinen Zustand zu halten. Einmal geschaltet, bleibt der Zustand erhalten. Aus der Speichertechnik ist dieses Prinzip bekannt, etwa von wiederbeschreibbaren optischen Datenträgern.
Im Bauelement soll GST deshalb wie ein optischer Schalter arbeiten. Je nach Zustand wird die richtungsabhängige Reaktion der Struktur ein- oder ausgeschaltet.
Die berechnete Struktur arbeitet im mittleren Infrarotbereich. Besonders stark ist der Effekt laut Studie bei einer Wellenlänge von 13,24 µm. Bei einem Einfallswinkel von nur 3° und einem Magnetfeld von 1 T erreicht das Modell einen Nichtreziprozitätsfaktor von etwa 0,90. Einfacher gesagt: Die Struktur nimmt Infrarotstrahlung aus der einen Richtung deutlich anders auf als aus der Gegenrichtung.
Warum der kleine Winkel wichtig ist
Frühere Konzepte für nichtreziproke Wärmestrahlung brauchten häufig sehr große Einfallswinkel. Das ist für kompakte Bauelemente ungünstig. Je flacher die Strahlung auf eine Oberfläche trifft, desto schwieriger wird eine effiziente Nutzung im realen Aufbau. Die neue Arbeit zielt deshalb auf nahezu senkrechten Einfall. Der berechnete Effekt tritt bereits bei 3° auf.
Ganz senkrecht arbeitet das Konzept allerdings nicht mit maximalem Effekt. Die Studie beschreibt, dass bei exakt 0° die entgegengesetzten Strahlungskanäle symmetrisch werden. Für die simulierte Struktur liefert der kleine, aber endliche Winkel von 3° den nötigen Impulsanteil, um die Moden unterschiedlich anzuregen. Das ist technisch relevant, weil es den Abstand zu bisherigen Konzepten verringert, ohne in extreme Winkelbereiche zu gehen.
Die Nichtreziprozität entsteht dabei nicht durch eine einfache Beschichtung, sondern durch das Zusammenspiel aus Gitterstruktur, Wellenleitermoden und magnetooptischer Kopplung. Die Forschenden sprechen von geführten Modenresonanzen. Das Gitter koppelt die einfallende Infrarotstrahlung in diese Moden ein. Das Magnetfeld verschiebt die Resonanzbedingungen richtungsabhängig. Dadurch entsteht der starke Unterschied zwischen den beiden Einfallsrichtungen.
Schalten ohne dauerhaft Energie aufzuwenden
Der zweite wichtige Punkt ist die Speicherfunktion. Im Modell kann das GST-Gitter zwischen zwei Zuständen wechseln: amorph und kristallin. Je stärker das Material kristallisiert, desto stärker verändern sich Brechungsindex und optische Verluste. Dadurch nimmt der richtungsabhängige Effekt deutlich ab. Die Facharbeit beschreibt ein Umschalten des Nichtreziprozitätsfaktors von etwa 0,9 auf Werte unter 0,15 bei mehreren Resonanzwellenlängen.
Genau hier setzt der Vergleich mit der Datenspeicherung an. Gemeint ist nicht, dass Wärme selbst wie eine Datei gespeichert wird. Gespeichert wird vielmehr der Zustand des Bauelements. Es kann also festhalten, wie es auf Wärmestrahlung reagiert. Dieser Zustand bleibt erhalten, ohne dass dauerhaft Strom fließen muss.
Für mögliche Anwendungen wäre das interessant, wenn sich thermische Emissionen gezielt schalten lassen. Die Autoren nennen unter anderem rekonfigurierbare optische Isolatoren, Infrarotsensoren und photonische Speicher. Dabei geht es um Bauelemente, die Informationen nicht über elektrische Ladung, sondern über Licht und Wärme verarbeiten könnten. Noch ist das aber ein Ausblick. Realisiert ist diese Technik damit nicht.
