Mehr Akzeptanz für Windräder 04.02.2014, 10:24 Uhr

Blinkende Warnleuchten an Windenergieanlagen nur bei Bedarf einschalten

Windenergieanlagen sind ab einer bestimmten Höhe mit Kollisionswarnlichtern, im Fachjargon Befeuerung genannt, ausgerüstet, die nachts und bei schlechten Sichtverhältnissen wie Nebel herannahende Flugzeuge warnen sollen.  Man sieht die blinkenden Leuchten an den Windrädern schon von weitem. Viele Bürger stört das Dauerblinken aber. Mehr Akzeptanz sollen Leuchtfeuer bringen, die sich nur einschalten, wenn wirklich ein Flugzeug gefährdet ist.

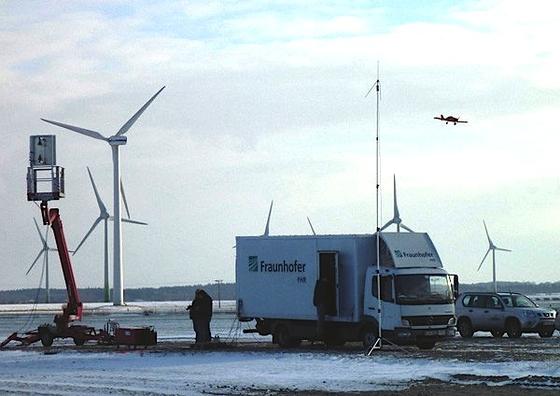

Erste Messungen von Flugzeugen im Windpark mit dem Passiv-Radar-System Parasol.

Erste Messungen von Flugzeugen im Windpark mit dem Passiv-Radar-System Parasol.

Foto: Fraunhofer FHR

Die Energiewende brachte einen Boom für die Windkraft in Deutschland – Windenergieanlagen (WEA) schießen wie Spargel aus der Erde. Doch mit der stetig wachsenden Zahl der Windanlagen wächst auch die Zahl der Kritiker.

In Baden-Württemberg und Niedersachen haben Bürgerinitiativen schon einen Dachverband gegründet, der den Gruppen vor Ort politisches Gehör verschaffen soll. Denn vor allem die Anwohner fühlen sich durch die riesigen Windräder beeinträchtigt. Sie monieren den Lärm der schlagenden Rotoren, empfinden aber auch die blinkenden Leuchten an den Spitzen der Anlagen als Störung.

Diese Blinklichter sollen niedrig fliegende Flugzeuge warnen und so Zusammenstöße verhindern. Bei Dunkelheit und Nebel sind die Leuchtfeuer im Dauerbetrieb, was vor allem bei größeren Windparks von den Anwohnern als permanente Belästigung empfunden wird.

Außerdem locken die roten Warnfeuer auch Vögel an, die dann häufig durch Kollisionen mit den Rotoren tödlich verletzt werden.

Stellenangebote im Bereich Energie & Umwelt

Energie & Umwelt Jobs
Münchener Rückversicherungs-Gesellschaft Aktiengesellschaft in München-Firmenlogo
Underwriter Downstream / Energy (m/f/d)* Münchener Rückversicherungs-Gesellschaft Aktiengesellschaft in München
München Zum Job
STAWAG - Stadt und Städteregionswerke Aachen AG-Firmenlogo
Betriebsingenieur:in Wärmeanlagen (m/w/d) STAWAG - Stadt und Städteregionswerke Aachen AG
Zweckverband Bodensee-Wasserversorgung-Firmenlogo
Genehmigungsmanager (m/w/d) Zweckverband Bodensee-Wasserversorgung
Stuttgart-Vaihingen Zum Job
Stadtwerke Südholstein GmbH-Firmenlogo
Ingenieur der Elektro- oder Energietechnik als Leiter Planung und Netzbetrieb Strom (m/w/d) Stadtwerke Südholstein GmbH
Pinneberg Zum Job
Stuttgart Netze GmbH-Firmenlogo
Ingenieur Baukoordination und Qualitätssicherung (w/m/d) Stuttgart Netze GmbH
Stuttgart Zum Job
Stuttgart Netze GmbH-Firmenlogo
Ingenieur Projektierung Netze Strom / Gas (w/m/d) Stuttgart Netze GmbH
Stuttgart Zum Job
Klinikverbund Südwest-Firmenlogo
Strahlenschutzbeauftragter (m/w/d) Klinikverbund Südwest
Sindelfingen Zum Job
Klinikverbund Südwest-Firmenlogo
Strahlenschutzbeauftragter (m/w/d) Klinikverbund Südwest
Sindelfingen Zum Job
Bruno Bock Group-Firmenlogo
Project Manager (m/w/d) Energy Management Bruno Bock Group
Landeshauptstadt Düsseldorf-Firmenlogo
Leitung des städtischen Krematoriums (m/w/d) für das Garten-, Friedhofs- und Forstamt Landeshauptstadt Düsseldorf
Düsselodrf Zum Job
Hochschule Reutlingen-Firmenlogo
Akademische:r Mitarbeiter:in "Wärmewende" (m/w/x) Hochschule Reutlingen
Reutlingen Zum Job
IPH Institut "Prüffeld für elektrische Hochleistungstechnik" GmbH-Firmenlogo
Ingenieur Elektrotechnik LV (m/w/d) IPH Institut "Prüffeld für elektrische Hochleistungstechnik" GmbH
Berlin-Marzahn Zum Job
Landeswohlfahrtsverband Hessen (LWV)-Firmenlogo
Dipl.-Ingenieurin / Dipl.-Ingenieur (m/w/d) oder Bachelor / Master (m/w/d) Fachrichtung Architektur oder Bauingenieurwesen Landeswohlfahrtsverband Hessen (LWV)
Stadt Reutlingen-Firmenlogo
Beauftragte (m/w/d) für eine klimaneutrale Stadtverwaltung Stadt Reutlingen
Reutlingen Zum Job
HUBER SE-Firmenlogo
Vertriebsingenieur (m/w/d) Industrial Solutions - Team Food HUBER SE
Berching Zum Job
naturenergie netze GmbH-Firmenlogo
Teamleiter (m/w/d) Netzentwicklung naturenergie netze GmbH
Rheinfelden (Baden) Zum Job
einsfünf Beratungsgesellschaft mbH-Firmenlogo
Berater*in Energiemanagement einsfünf Beratungsgesellschaft mbH
Aachen, Düsseldorf, Köln Zum Job
Stadtwerke Weimar Stadtversorgungs-GmbH-Firmenlogo
Planungsingenieur (m/w/d) Fernwärme Stadtwerke Weimar Stadtversorgungs-GmbH
Propan Rheingas GmbH & Co. KG-Firmenlogo
Senior Energieberater (m/w/d) Propan Rheingas GmbH & Co. KG
Technische Universität Berlin-Firmenlogo
Betriebliche*r Umweltbeauftragte*r, Gefahrgutbeauftragte*r, Abfallbeauftragte*r, Gewässerschutzbeauftragte*r / Technische*r Beschäftigte*r (d/m/w) Technische Universität Berlin

Flugzeuge werden ohne Radarstrahlen geortet

An einer Lösung für dieses Problem arbeiten das Fraunhofer-Institut für Hochfrequenzphysik und Radartechnik FHR,  die Firma Industrial Electronics und der Windparkplaner Dirkshof seit 2012 gemeinsam im Projekt „Parasol“.

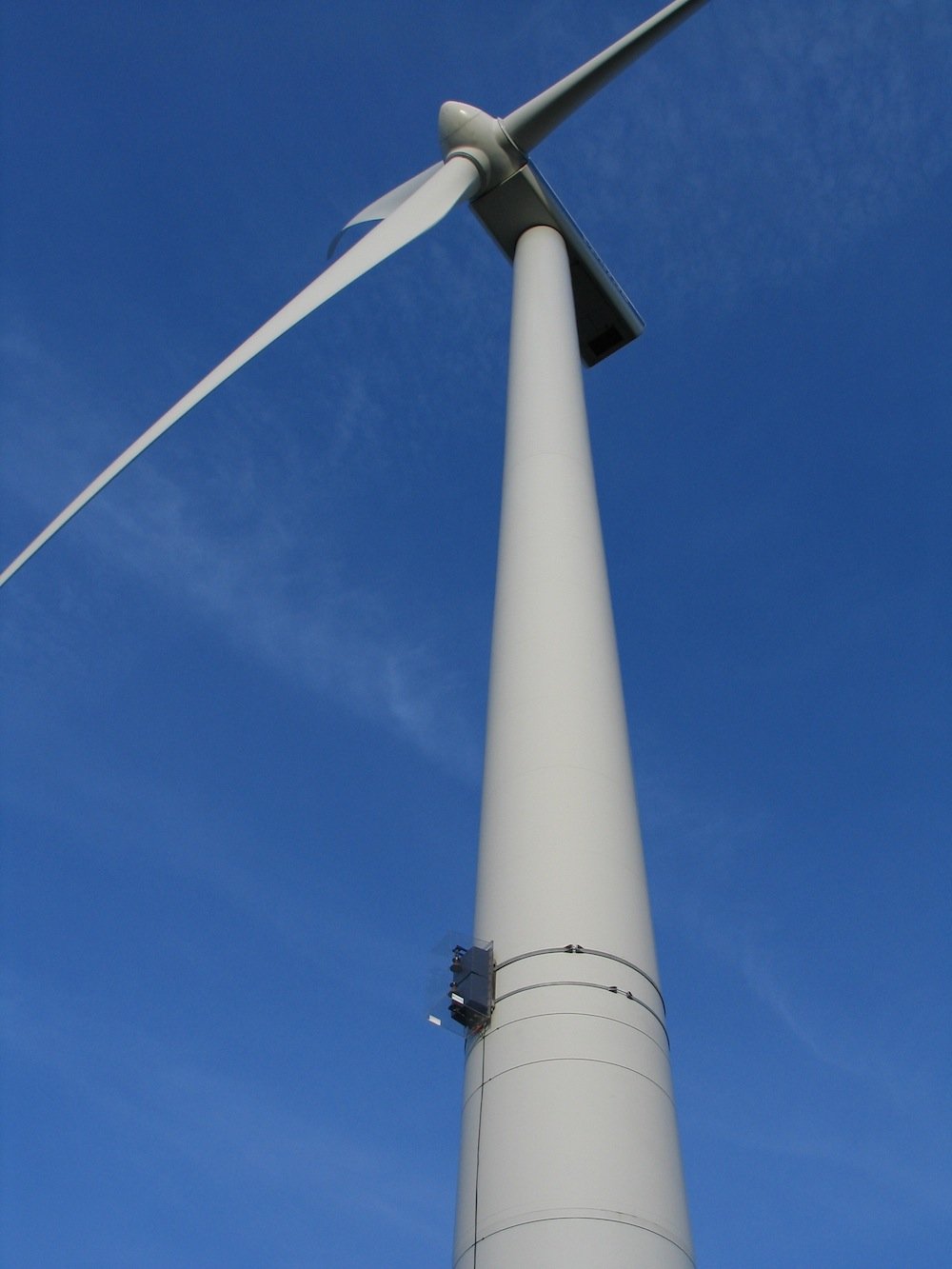

Die Sensoren werden am Windmast befestigt. Die Warnleuchten blinken nur, wenn das Radarsystem ein Flugzeug erfasst.

Die Sensoren werden am Windmast befestigt. Die Warnleuchten blinken nur, wenn das Radarsystem ein Flugzeug erfasst.

Quelle: Fraunhofer FHR

Ziel ist, dass die Blinklichter nur noch dann eingeschaltet werden sollen, wenn sich den Windrädern auch tatsächlich ein Luftfahrzeug im gefährlichen Höhenbereich nähert. So lassen sich die Zeiten, in denen die Warnlichter blinken, erheblich verkürzen.

Für eine bedarfsgesteuerte Aktivierung der Befeuerung müssen Flugbewegungen in der Nähe der Windanlagen erfasst und analysiert werden. Das neue System, das kritische Flugbewegungen in der Nähe der Windparks erkennt, basiert auf Passiv-Radar-Sensoren, die selbst keine eigene Radarstrahlung abgeben.

Nutzung vorhandener Rundfunksendernetze

Sie nutzen stattdessen schon vorhandene Rundfunksendernetze, um gefährdete Flieger zu orten. Besonders digitale Signale wie DAB+ und DVB-T eignen sich aufgrund ihrer Signalformen gut, um Objekte zu unterscheiden. „Wir können das System ohne eigenes Sendemodul und witterungsabhängig betreiben. Eine Sendegenehmigung wie bei aktiven Radarsensoren ist nicht erforderlich, daher lässt es sich kostengünstig betreiben“, sagt Heiner Kuschel, Abteilungsleiter am FHR in Wachtberg. „Die Kollisionswarnlichter schalten sich nur dann ein, wenn sich ein Flugzeug in einem Umkreis von vier Kilometern befindet und unter einer Höhe von 700 Metern fliegt. Mit den Passiv-Radar-Sensoren spannen wir über dem Windpark quasi einen Schutzbereich wie einen Sonnenschirm auf.“
Diese Rundfunksender senden Signale aus, die von den beobachteten Flugobjekten reflektiert werden. Mithilfe ausgefeilter mathematischer Algorithmen vergleicht das Passiv-Radar-Sensorsystem das Echosignal mit dem direkt empfangenen Rundfunksignal. Dieser Vergleich erlaubt die Berechnung von Entfernung, Ort und Geschwindigkeit des sich nähernden Flugzeugs.

Das System besteht aus drei Sensoren mit je einer Antenneneinheit, die am Windradmast befestigt werden und einer Signalverarbeitung, die im Mast untergebracht ist. Die Auswertung der Daten übernimmt ein zentraler Rechner für den gesamten Windpark.

Testbetrieb war erfolgreich

In einem Windpark der Firma Dirkshof in Reußen-Köge bei Husum wurde schon ein Prototyp der Anlage installiert und erfolgreich getestet. Aktuell optimieren Kuschel und sein Team die Algorithmen zur Signalanalyse, denn Parasol soll im nächsten Jahr in Betrieb gehen.

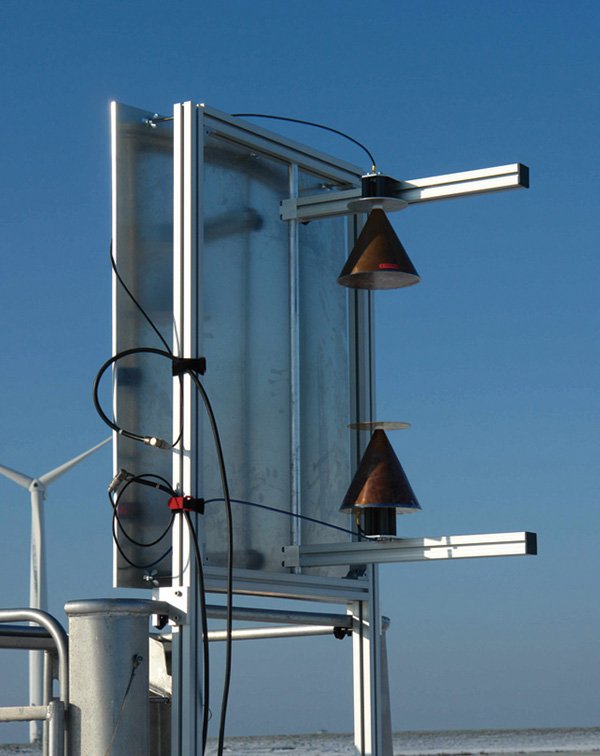

Zweikanalige Antennengruppe für einen Passiv-Radar-Sensor zur Detektion von Kleinflugzeugen in der Nähe von Windenergieanlagen.

Zweikanalige Antennengruppe für einen Passiv-Radar-Sensor zur Detektion von Kleinflugzeugen in der Nähe von Windenergieanlagen.

Quelle: Fraunhofer FHR

„Mit der Installation der Kollisionswarnleuchten werden hoffentlich mehr Bürger dem Bau von Windparks zustimmen. Ziel von Parasol ist es, die erneuerbaren Energien voranzutreiben und den Wirtschaftsstandort Deutschland zu stärken“, sagt Kuschel. Das Bundesministerium für Umwelt, Naturschutz und Reaktorsicherheit BMU fördert das Vorhaben mit 1,22 Millionen Euro für eine Projektlaufzeit von 2,5 Jahren.
