3D-Druck könnte die Lebensdauer von Stahlbrücken vervierfachen
3D-Druck statt teurer Sanierung: Forschende entwickeln Metallverstärkungen, die die Lebensdauer von Stahlbrücken deutlich verlängern könnten.
Metallischer 3D-Druck könnte die Lebensdauer von Stahlbrücken vervierfachen. Forschende zeigen, wie WAAM Ermüdungsrisse gezielt verlangsamt.

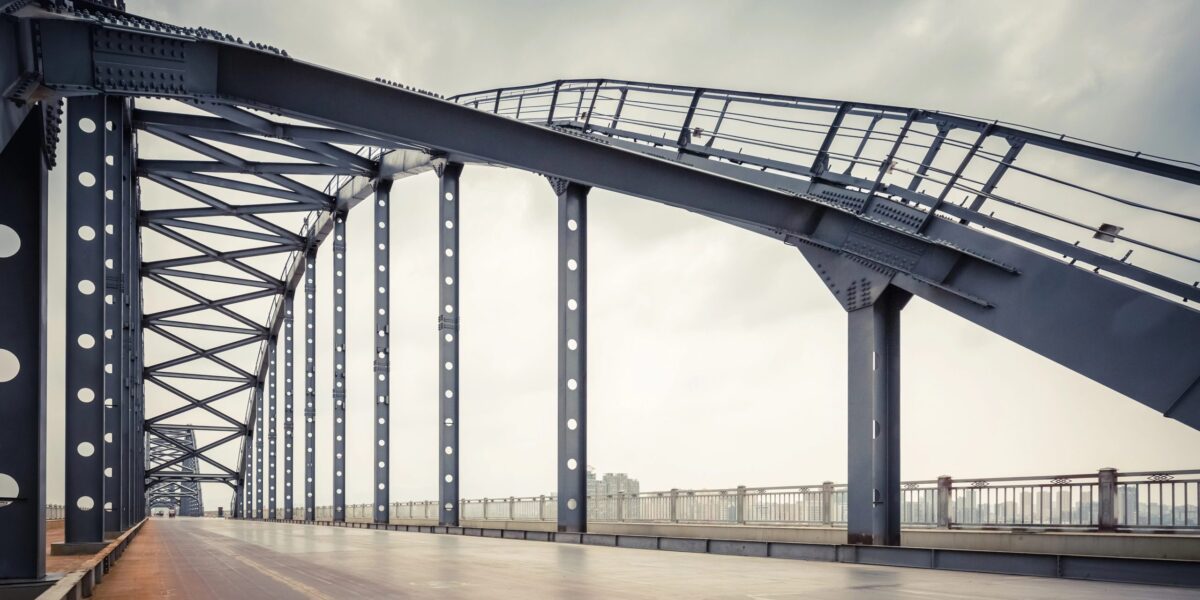

Foto: Smarterpix / chungking
Viele Stahlbrücken, Hallentragwerke und Industrieanlagen in Deutschland haben ein Problem: Sie sind seit Jahrzehnten im Dauereinsatz. Tag für Tag wirken Millionen Lastwechsel auf ihre Bauteile ein. Die Folge? Schleichende Ermüdungsrisse, welche die Tragfähigkeit gefährden und oft teure Sanierungen oder komplette Sperrungen nach sich ziehen.
Forschende der Empa und der ETH Zürich arbeiten jedoch an einem Verfahren, das beschädigte Stahlbauteile gezielt verstärkt, statt sie aufwendig auszutauschen. Die Laborergebnisse sind spektakulär: Mithilfe von metallischem 3D-Druck ließ sich die Ermüdungslebensdauer beschädigter Stahlplatten massiv verlängern.
Das Problem: Wenn Ermüdungsrisse wandern
Anders als ein plötzlicher, spröder Bruch entstehen Ermüdungsrisse schleichend. Millionen Belastungszyklen durch Verkehr, Wind oder schwere Maschinen lassen zunächst winzige Mikrorisse entstehen, die sich mit der Zeit unaufhaltsam ausbreiten.
Besonders gefährdet sind:
- Schweißnähte und Bohrungen
- Übergänge zwischen verschiedenen Bauteilen
- Bereiche mit extremen Spannungsspitzen
Bei fest eingebauten Stahlkonstruktionen ist der Austausch solcher Komponenten extrem aufwendig. Verkehrschaos durch Sperrungen und explodierende Kosten sind die Regel. Genau hier setzt das neue Forschungsprojekt an.
WAAM: Metallischer 3D-Druck als Reparaturoptimierer
Die Wissenschaftler nutzen das sogenannte Wire Arc Additive Manufacturing (WAAM), ein Verfahren aus der Gruppe der Directed-Energy-Deposition-Verfahren (DED). Klingt kompliziert, funktioniert aber genial: Ein Lichtbogen schmilzt einen Schweißdraht auf, der Schicht für Schicht präzise auf das beschädigte Bauteil aufgetragen wird. So entstehen dreidimensionale Metallstrukturen, deren Form exakt an die Belastungssituation angepasst ist.
Im Gegensatz zum klassischen Schweißen geht es hier nicht darum, zwei Teile zusammenzufügen. Stattdessen wird an der geschädigten Stelle gezielt Material ergänzt, um die mechanische Belastung im kritischen Bereich neu zu verteilen.
„Entscheidend ist nicht, möglichst viel Material aufzutragen. Viel wichtiger ist die Form: Eine optimierte Geometrie verteilt die Spannungen so, dass die Ausbreitung bestehender Risse gestoppt oder deutlich verlangsamt wird“, erklärt Hossein Heydarinouri von der Empa-Abteilung Ingenieur-Strukturen.
Die Geometrie entscheidet über den Erfolg
Die Versuche zeigen deutlich: Viel hilft hier nicht viel. Die Geometrie der Verstärkung ist der eigentliche Schlüssel zum Erfolg. Für ihre Untersuchungen haben die Forschenden bereits gerissene Stahlplatten mit unterschiedlichen Metallstrukturen bedruckt und sie erneut Millionen von Lastwechseln ausgesetzt.
Das Ergebnis: Zweilagige, abgestufte Verstärkungen erwiesen sich als besonders wirkungsvoll. Sie verteilen die Spannungen gleichmäßig und bremsen die Rissausbreitung radikal aus.
Aber Vorsicht: Ungünstig gestaltete Verstärkungen können das Gegenteil bewirken. Scharfe Übergänge zwischen dem Grundwerkstoff und dem aufgedruckten Metall erzeugen neue Spannungskonzentrationen, die den positiven Effekt ruinieren. Eine softwaregestützte Auslegung der Geometrie ist daher Pflicht.
Bis zu zehnmal mehr Lastwechsel im Labor
Die in der Fachzeitschrift Engineering Structures veröffentlichten Ergebnisse sprechen eine klare Sprache:
- Unverstärkte Stahlplatten versagten im Versuch nach rund 940.000 Lastwechseln.
- Mit optimierten WAAM-Verstärkungen erreichten vergleichbare Proben mehr als neun Millionen Lastwechsel – eine Steigerung um fast das Zehnfache. Die Empa spricht bei den konservativsten Modellen von mindestens einer Vervierfachung der Ermüdungslebensdauer.
Neben dem reinen Materialauftrag gibt es einen weiteren physikalischen Trick: Beim Abkühlen des gedruckten Metalls entstehen sogenannte Druckeigenspannungen. Diese wirken den Zugspannungen entgegen, die Risse normalerweise weiter aufreißen.
Nachhaltig: Reparieren statt neu bauen
Sollte sich das Verfahren in der Praxis etablieren, revolutioniert das die Baubranche. Statt tonnenschwere Konstruktionselemente komplett auszutauschen, werden sie einfach vor Ort instand gesetzt. Das spart massiv Ressourcen und CO₂.
Das Potenzial endet übrigens nicht bei Brücken. Das Verfahren ist ebenso interessant für:
- Den klassischen Maschinenbau
- Große Industrieanlagen
- Offshore-Konstruktionen (z. B. Windkraftanlagen auf See)
Die Hürde: Der Weg aus dem Labor auf die Baustelle
Noch ist der Weg in die Praxis weit, denn bislang sprechen wir von Laborversuchen. Der Einsatz an echten Brücken bringt handfeste Herausforderungen mit sich. Aktuell arbeitet das WAAM-Verfahren meist mit stationären Industrierobotern in Werkshallen. Doch eine Autobahnbrücke lässt sich schlecht in die Werkstatt transportieren.
Zudem fehlen aktuell noch standardisierte Verfahren zur Qualitätssicherung und die entsprechenden baurechtlichen Zulassungen. Bevor additiv gefertigte Verstärkungen an sicherheitsrelevanten Bauwerken eingesetzt werden dürfen, müssen Prozesse und Dauerfestigkeit absolut fehlerfrei nachgewiesen werden. Mobile Robotersysteme für den Vor-Ort-Einsatz befinden sich noch in der Entwicklung.
Zukunftsmusik: Formgedächtnislegierungen
Die Forschung geht bereits den nächsten Schritt. Das Team um die Materialwissenschaftlerin Maryam Mohri untersucht parallel den Einsatz von Formgedächtnislegierungen. Diese Werkstoffe können sich nach einer Verformung durch Erwärmung wieder an ihre ursprüngliche Form „erinnern“. In Kombination mit dem 3D-Druck könnten so smarte, adaptive Metallstrukturen entstehen, die Erdbeben oder Schwingungen aktiv abfedern.
Fazit: Der metallische 3D-Druck wandelt sich von der reinen Fertigungstechnologie zum High-Tech-Werkzeug für die Instandhaltung. Bis die ersten Roboter an unseren Autobahnbrücken schweißen, müssen noch dicke regulatorische Bretter gebohrt werden – das Potenzial für die Infrastruktur von morgen ist jedoch gigantisch.
