Zirkuläre Bauweise 23.09.2022, 11:06 Uhr

Ein Hangar mit außergewöhnlichen Dimensionen für Luftschiff Theo

Ein Luftschiffhangar ist für alle an Planung und Bau Beteiligten ohnehin bereits eine ungewöhnliche Baumaßnahme. Weil der Neubau in nachhaltiger Bauweise entstehen sollte, war die Aufgabe besonders herausfordernd.

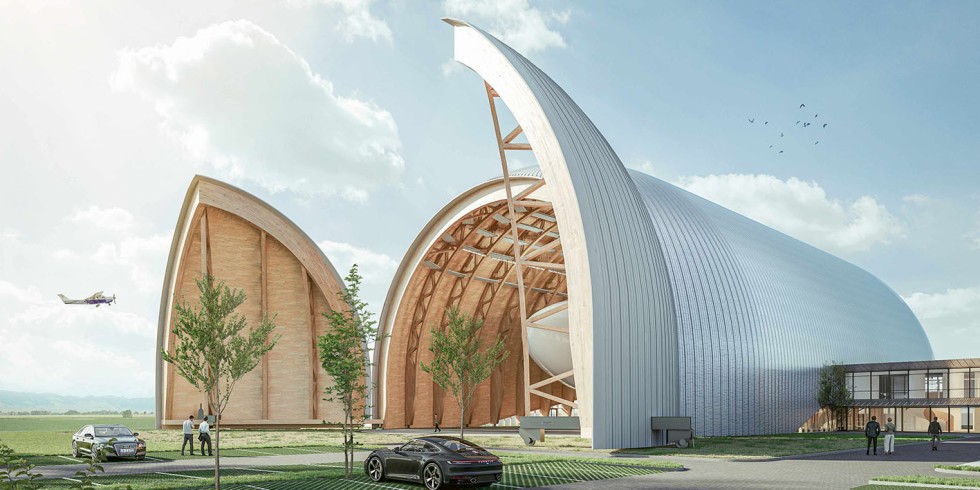

Mit 400 Quadratmeter Fläche pro Torflügel weist der neue Luftschiffhangar außerordentliche Dimensionen auf. Foto: Archlab

Mit 400 Quadratmeter Fläche pro Torflügel weist der neue Luftschiffhangar außerordentliche Dimensionen auf.

Foto: Archlab

Ein Hangar für ein Luftschiff wird nicht alle Tage gebaut – schon das macht ihn zu einer anspruchsvollen Aufgabe. Der Neubau für das Luftschiff „Theo“ soll zusätzlich den Kriterien der Kreislaufwirtschaft entsprechen, nachwachsende und recyclingfähige Baustoffe nutzen und eine DGNB-Zertifizierung erhalten. Die zuvor genutzte Halle jedenfalls war in die Jahre gekommen und entsprach nicht mehr den technischen Anforderungen. Daher erfolgte Anfang Mai 2022 der Rückbau des Hangars, um an derselben Stelle den Neubau einer Multifunktionshalle zu errichten. In dieser findet künftig nicht nur das Luftschiff Theo seinen Platz, sondern im Rahmen von Veranstaltungen auch etwa 1.500 Personen.

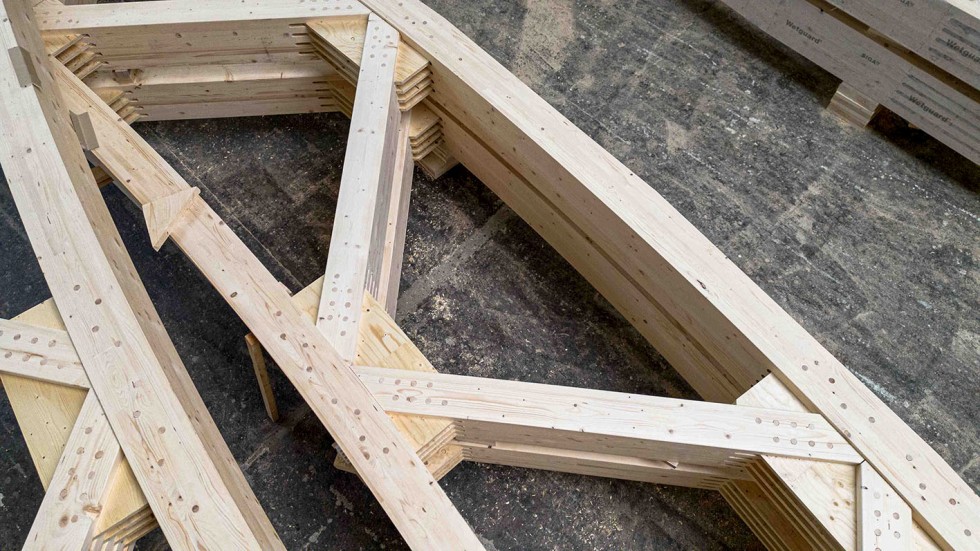

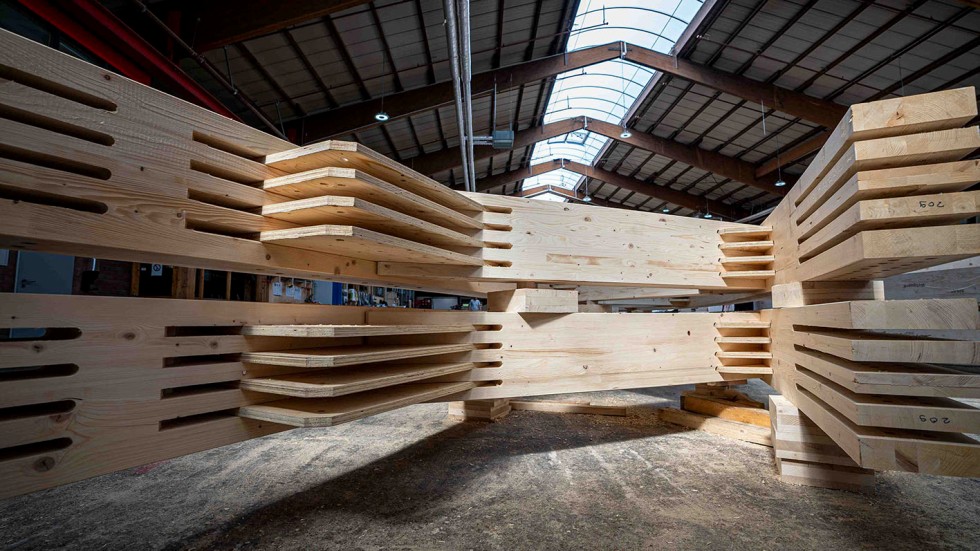

Für das Tragwerk kommt eine Holz-Fachwerkkonstruktion zum Einsatz. Die Holzbauteile werden am Firmen-Stammsitz von Derix in Niederkrüchten produziert.

Foto: Virtua Ethic

Holz für das Tragwerk einschließlich der Verbindungen

Die „Grundholzlegung“ für den neuen Hangar erfolgte im Juni 2022. „Grundholz“ und nicht „Grundstein“, da die Trägerkonstruktion ausschließlich aus Holz bestehen wird. 557 Tonnen Holz aus deutschen Wäldern kommen in diesem Projekt zum Einsatz. Der nachwachsende und recyclingfähige Baustoff kommt für das Tragwerk als Holz-Fachwerkkonstruktion zum Einsatz.

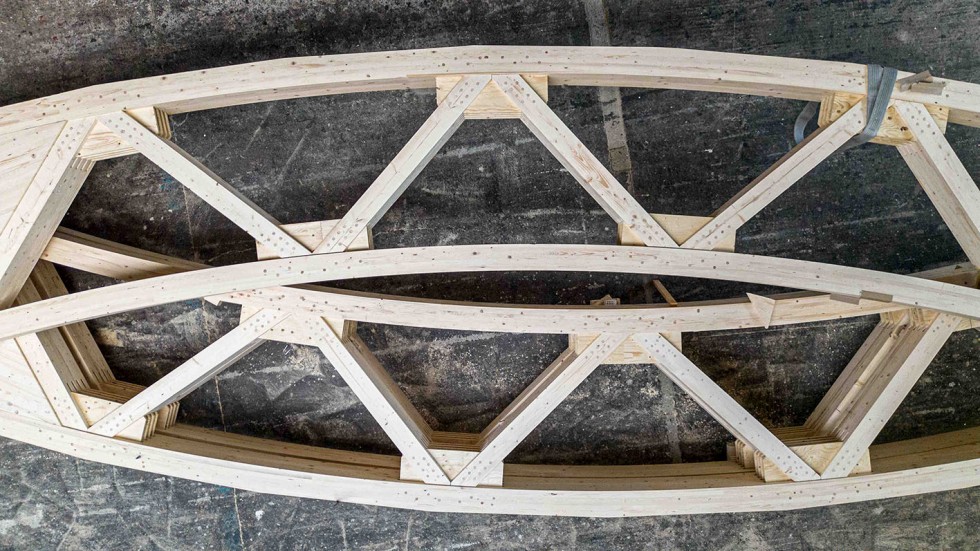

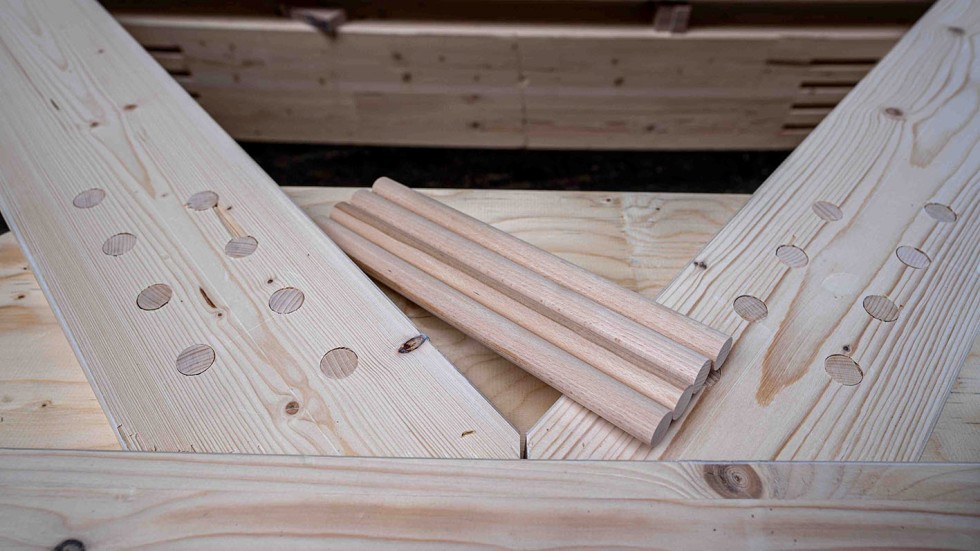

Die Fachwerkträger aus Brettsperrholz-Bauteilen, Dübeln und Furnierschichtholz-Platten gebildet.

Foto: Virtua Ethic
