Der Boxermotor: Er brachte den VW Käfer zum Laufen

Der Boxermotor gehört zu den bekanntesten Bauarten in der Geschichte des Verbrennungsmotors. Seine Konstruktion wirkt auf den ersten Blick ungewöhnlich: Die Zylinder liegen flach gegenüber, die Kolben bewegen sich spiegelbildlich aufeinander zu und wieder voneinander weg. Dieses Prinzip sorgt für einen ruhigen Lauf und einen niedrigen Schwerpunkt.

Weltweit bekannt wurde der Boxermotor vor allem durch ein Fahrzeug: den Volkswagen Käfer. Doch seine Geschichte begann Jahrzehnte früher. Sie reicht zurück in die Pionierzeit des Automobils, als Ingenieurinnen und Ingenieure nach Lösungen für grundlegende Probleme der frühen Motorentechnik suchten.

Die Entwicklung des Boxermotors zeigt, wie technische Ideen über Generationen hinweg weitergegeben werden – von Carl Benz über Ferdinand Porsche bis zu modernen Sportwagen und Allradfahrzeugen.

Der Ursprung: Carl Benz und der „Contra-Motor“

Die Wurzeln des Boxermotors liegen in Mannheim. Dort entwickelte Carl Benz Mitte der 1890er-Jahre ein Triebwerk mit gegenüberliegenden Zylindern. Benz bezeichnete diese Konstruktion als „Contra-Motor“.

Das Konzept entstand 1896, nur wenige Jahre nach dem Patent-Motorwagen von 1886. Die frühen Automobilmotoren hatten ein Problem: Sie liefen unruhig. Einzylinder und einfache Zweizylinder erzeugten starke Vibrationen.

Der Contra-Motor sollte das ändern. Zwei Zylinder lagen sich gegenüber, die Kolben bewegten sich gleichzeitig nach außen und nach innen. Dadurch glichen sich ein Teil der entstehenden Kräfte gegenseitig aus.

Der Motor gilt als früher Vorläufer des heutigen Boxermotors. 1897 setzte Benz ihn erstmals in einem Serienfahrzeug ein – im Modell Benz Dos-à-Dos. Die Leistungsdaten zeigen, wie schnell sich die Technik entwickelte:

Innerhalb weniger Jahre vervierfachte sich die Leistung. Für die damalige Zeit war das ein bemerkenswerter Fortschritt. Auch andere Konstrukteure erkannten das Potenzial. Der österreichische Ingenieur Johann Puch entwickelte 1898 ebenfalls Motoren mit gegenüberliegenden Zylindern.

Warum ein Boxermotor so ruhig läuft

Der entscheidende Unterschied zu vielen anderen Motorbauarten liegt in der Bewegung der Kolben. Beim Boxermotor besitzt jeder Kolben einen eigenen Hubzapfen auf der Kurbelwelle. Die gegenüberliegenden Kolben bewegen sich gleichzeitig nach außen und wieder nach innen.

Dadurch entstehen mehrere konstruktive Vorteile:

• ruhiger Motorlauf
• niedriger Schwerpunkt
• kompakte Länge des Motors

Der niedrige Schwerpunkt entsteht, weil die Zylinder flach angeordnet sind. Das Triebwerk kann tief im Fahrzeug eingebaut werden. Gerade bei sportlichen Fahrzeugen verbessert das die Fahrstabilität.

Allerdings hat das Konzept auch Nachteile. Ein Boxermotor ist relativ breit. Das erschwert den Einbau in engen Motoräumen. Außerdem ist die Konstruktion aufwendiger als bei einem klassischen Reihenvierzylinder.

Ferdinand Porsche und die Idee eines Volkswagens

Der Boxermotor wurde erst durch den Volkswagen Käfer weltweit bekannt. Die technische Grundlage dafür entwickelte Ferdinand Porsche in den 1930er-Jahren. 1934 legte Porsche ein Konzept für ein günstiges „Volksauto“ vor. Das Fahrzeug sollte vier Personen transportieren, eine Geschwindigkeit von etwa 100 km/h erreichen und möglichst einfach zu warten sein.

Das Lastenheft war klar definiert:

• Gewicht etwa 600 kg
• Verbrauch unter 8 l/100 km
• robuste Technik
• einfache Wartung

Porsche entschied sich für einen luftgekühlten Vierzylinder-Boxermotor im Heck. Diese Bauart hatte mehrere Vorteile.

Ein luftgekühlter Motor kommt ohne Kühler, Wasserpumpe und Kühlmittel aus. Dadurch sinkt die technische Komplexität. Außerdem kann kein Frostschaden entstehen – ein Problem, das bei wassergekühlten Motoren damals häufig war.

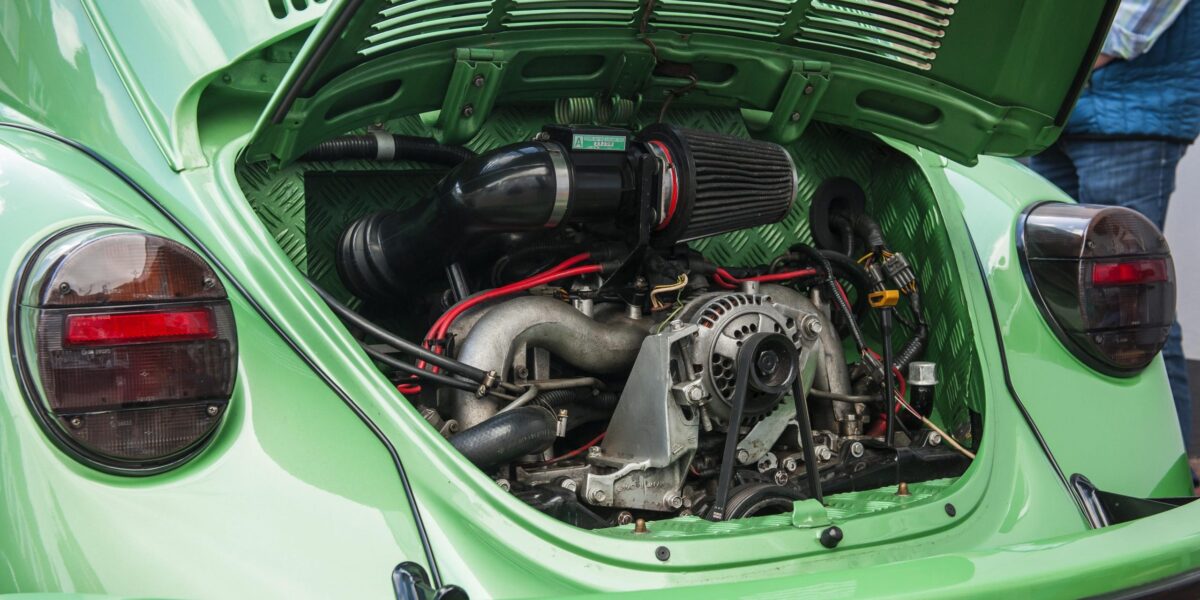

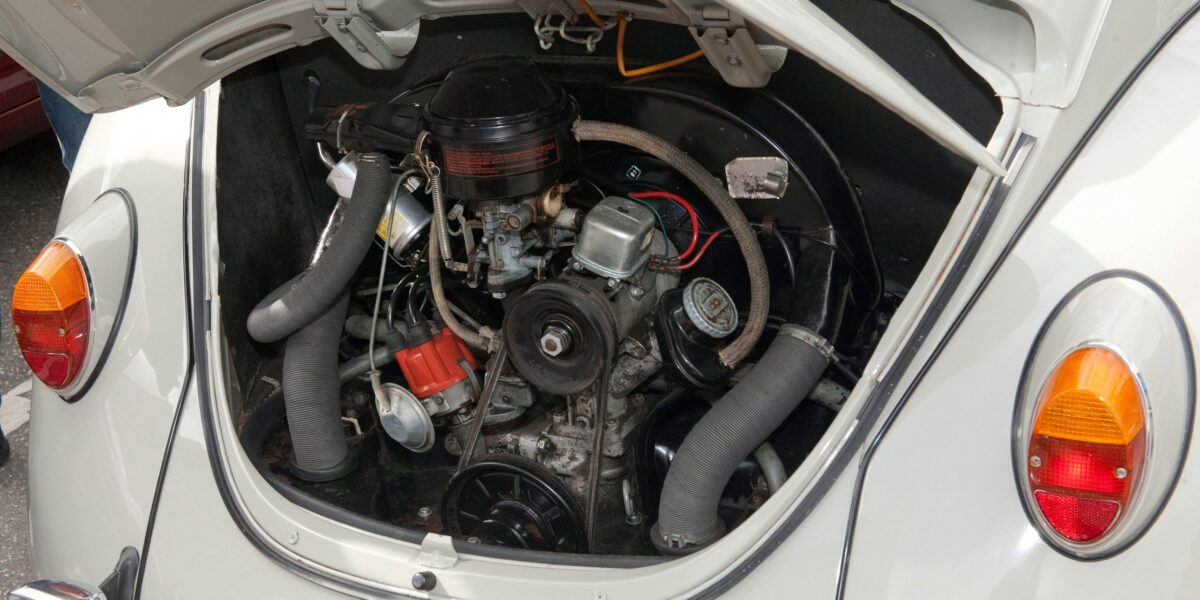

Der Motor des VW Käfer

Der Käfermotor wurde zum bekanntesten Boxermotor der Welt. Er saß hinter der Hinterachse und trieb die Hinterräder an. Typische Merkmale des Triebwerks:

• vier Zylinder in Boxerbauweise
• Luftkühlung mit Gebläse
• zentrale Nockenwelle
• Ventilsteuerung über Stoßstangen und Kipphebel

Nach dem Zweiten Weltkrieg begann die Serienproduktion. Die ersten Nachkriegsmodelle hatten rund 25 PS. Über die Jahre entwickelte Volkswagen das Aggregat weiter.

Der stärkste Serienkäfer erreichte etwa 125 km/h. Eine technische Besonderheit war das Motorengehäuse aus einer Magnesiumlegierung namens Elektron. Das Material war leichter als Aluminium und trug dazu bei, das Fahrzeuggewicht niedrig zu halten.

Die Diskussion um die Ursprünge des Käfer-Konzepts

Die Geschichte des Volkswagen ist eng mit der Arbeit anderer Ingenieure verbunden. Besonders der tschechische Konstrukteur Hans Ledwinka von Tatra entwickelte Fahrzeuge mit ähnlichen technischen Lösungen.

Der Tatra 97 nutzte ebenfalls einen luftgekühlten Heckmotor und eine aerodynamische Karosserie. Zwischen Tatra und Volkswagen kam es deshalb zu einer juristischen Auseinandersetzung über mögliche Patentverletzungen.

Der Zweite Weltkrieg stoppte das Verfahren zunächst. Erst in den 1960er-Jahren einigten sich beide Seiten außergerichtlich. Ferdinand Porsche selbst soll später gesagt haben: „Ledwinka und ich haben oft miteinander gesprochen. Ich habe ihm gelegentlich über die Schulter geschaut.“

Auch der Ingenieur Josef Ganz entwickelte bereits in den 1920er-Jahren Kleinwagen mit Heckmotor. Seine Rolle wurde lange unterschätzt.

Vom Volksauto zum Sportwagenmotor

Während Volkswagen den Boxermotor für ein Massenauto nutzte, entwickelte Porsche daraus eine Sportwagen-Technologie. Der erste Porsche 356 verwendete einen modifizierten Käfermotor. Die Leistung lag bei etwa 35 PS.

Der große Schritt folgte 1963 mit dem Porsche 911. Dieses Fahrzeug nutzte einen Sechszylinder-Boxermotor. Der Sechszylinder-Boxer gilt als besonders ausgewogen. Er läuft sehr ruhig und kann hohe Drehzahlen erreichen. Deshalb eignet er sich gut für sportliche Fahrzeuge.

Porsche hielt lange an der Luftkühlung fest. Erst 1997 wechselte der Hersteller mit dem Porsche 996 zur Wasserkühlung. Der Grund war vor allem die strengere Abgasgesetzgebung. Moderne Vierventiltechnik und präzise Temperaturregelung lassen sich mit Wasserkühlung besser umsetzen.

Subaru und der Boxer mit Allrad

Ein weiterer Hersteller setzte konsequent auf das Boxerprinzip: Subaru. 1966 erschien der Subaru 1000. Er war die erste Serienlimousine mit einem wassergekühlten Boxermotor im Frontantrieb.

Später kombinierte Subaru den Motor mit seinem Symmetrical AWD. Dabei liegen Motor, Getriebe und Antriebswellen symmetrisch auf einer Linie.

Das Konzept bietet mehrere Vorteile:

• gute Gewichtsverteilung
• niedriger Schwerpunkt
• stabile Fahreigenschaften

Subaru ist bis heute der einzige Großserienhersteller, der konsequent an Boxermotoren festhält.

Der Käfer als kulturelles Symbol

Der Volkswagen Käfer wurde zu einem der erfolgreichsten Autos der Geschichte. In Deutschland stand er für die Mobilität des Wirtschaftswunders. 1955 verließ bereits der millionste Käfer das Werk in Wolfsburg.

Auch in den USA entwickelte sich der Wagen zu einer Ikone. Die Werbekampagne „Think Small“ brach bewusst mit dem damaligen Trend zu immer größeren Autos. Der Käfer wurde damit zum Symbol für Minimalismus und Understatement.

Seine einfache Technik machte ihn außerdem beliebt bei Hobbymechanikerinnen und Hobbymechanikern. Viele Reparaturen ließen sich mit wenigen Werkzeugen durchführen.

Boxermotoren außerhalb des Automobils

Das Konzept findet sich auch in anderen Bereichen der Technik. In Leichtflugzeugen werden Boxermotoren häufig eingesetzt. Der Propellerwind kühlt den Motor direkt. Gleichzeitig sorgt die Bauform für einen ruhigen Lauf.

Auch in der frühen Jet-Technik tauchte der Boxermotor auf. Kleine Hilfsmotoren dienten als Starter für frühe Strahltriebwerke und brachten diese auf Drehzahl.

Die Grenzen des Boxermotors

Trotz seiner Vorteile setzte sich der Boxermotor nie vollständig durch. Der wichtigste Grund ist seine Bauform. Der Motor ist deutlich breiter als ein Reihenmotor. Dadurch wird der Einbau im Motorraum schwieriger. Auch Wartungsarbeiten können aufwendiger sein.

Außerdem ist die Konstruktion teurer. Ein klassischer Reihenvierzylinder lässt sich meist günstiger produzieren. Mit strengeren Emissionsregeln gewann außerdem die präzise Temperaturregelung wassergekühlter Motoren an Bedeutung.

Fazit: Eine Idee mit langer Wirkung

Der Boxermotor gehört zu den langlebigsten Konstruktionen der Automobilgeschichte. Seine Entwicklung begann mit dem Contra-Motor von Carl Benz. Weltweite Bekanntheit erreichte das Konzept durch den Volkswagen Käfer. Porsche machte daraus einen Sportwagenmotor, während Subaru den Boxer mit Allradantrieb kombinierte.

Auch wenn sich heute viele Hersteller für andere Motorbauarten entschieden haben, bleibt der Boxermotor ein Beispiel für eine Konstruktion, die über mehr als ein Jahrhundert hinweg immer wieder neu interpretiert wurde.
