Quantencomputer 23.09.2025, 14:00 Uhr

Wie Halbleiterchips fit werden für tiefe Temperaturen und das Steuern von Qubits

Eine neue Transistortechnologie kommt ohne Dotierung von Halbleitern aus. Das ist entscheidend dafür, damit Chips mit tief gekühlten Qubits zusammenarbeiten können.

Entdeckten eine neue Transistortechnologie, die ohne Dotierung von Halbleitern auskommt (v.l.n.r): Walter Weber, Masiar Sistani und Andreas Fuchsberger von der TU Wien. Foto: TU Wien

Entdeckten eine neue Transistortechnologie, die ohne Dotierung von Halbleitern auskommt (v.l.n.r): Walter Weber, Masiar Sistani und Andreas Fuchsberger von der TU Wien.

Foto: TU Wien

Wenn die Quantencomputer kommen, brauchen wir die herkömmlichen Chips nicht mehr. Richtig? Schön wärs! Das Gegenteil ist der Fall. Und die Chiptechnik entwickelt sich auch deshalb weiter, weil Halbleiter- und Quantenchips, die Qubits, zusammenarbeiten müssen. Und das ist ganz schön trickig. „Die Relevanz von Quantentechnologien nimmt immer mehr zu. Diese brauchen jedoch nach wie vor klassische Elektronik, etwa um die Quantensysteme zu steuern oder auszulesen“, weiß Halbleiterspezialist Masiar Sistani von der Forschungsgruppe für nanoelektronische Bauteile der TU Wien.

Wenn beide Technologien eng zusammenarbeiten, dann kann das bedeuten, dass herkömmliche Transistoren auf Halbleiterchips direkt neben ultrakalten Qubits arbeiten müssen. Dafür sind sie aber in der Regel nicht ausgelegt. „Dort versagt die herkömmliche Dotierungstechnologie häufig“, erklärt Sistani. Man spreche dann vom „Ausfrieren“ der Ladungsträger.

Dotierung meint, dass in die Hablleiterkristalle des Chips gezielt bestimmte andere Atome hineingebracht werden. Die sind ganz wichtig, weil diese erst die elektrischen Eigenschaften des Chips für bestimmte Anwendungen bestimmen. Wird es aber zu kalt, funktioniert der Chip nicht mehr wie gewünscht. Sistani und zwei Forschungskollegen haben jetzt eine Methode entwickelt, die diese Probleme umgeht.

TU Wien: Wie man einen Halbleiterchip fit macht für tiefe Temperaturen

Konkret haben sich Sistani und seine Kollegen mit einem Transistor – das ist der Grundbaustein, aus dem die Chips aufgebaut sind – beschäftigt, der aus den beiden halbleitenden Materialien Silizium (Si) und Germanium (Ge) aufgebaut ist. Der entscheidende Trick liegt in der Oxidschicht, die den SiGe-Halbleiterkristall isoliert: Nicht der Halbleiter, sondern die Oxidschicht wird dotiert. Walter Weber, der die Forschungsgruppe für nanoelektronische Bauteile an der TU Wien leitet, spricht von der sogenannten Modulations-Akzeptor-Dotierung (MAD).

Stellenangebote im Bereich Forschung & Entwicklung

Forschung & Entwicklung Jobs
BAM - Bundesanstalt für Materialforschung und -prüfung-Firmenlogo
Promovierte*r wissenschaftliche*r Mitarbeiter*in (m/w/d) der Fachrichtung Maschinenbau, Werkstofftechnik, Physikalische Ingenieurwissenschaft oder vergleichbar BAM - Bundesanstalt für Materialforschung und -prüfung
ISCAR Germany GmbH-Firmenlogo
Ingenieur / Techniker als Produktspezialist (m/w/d) ISCAR Germany GmbH
Ettlingen Zum Job
J.P. Sauer & Sohn Maschinenbau GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) J.P. Sauer & Sohn Maschinenbau GmbH
IMS Röntgensysteme GmbH-Firmenlogo
Entwicklungsingenieur (m/w/i) für digitale Inspektionssysteme IMS Röntgensysteme GmbH
Heiligenhaus Zum Job
SCI-Selection - A Division of Stanton Chase Bad Homburg GmbH-Firmenlogo
Entwicklungsingenieur elektrische Antriebe (m/w/d) SCI-Selection - A Division of Stanton Chase Bad Homburg GmbH
Mannheim Zum Job
Motherson-Firmenlogo
Lead Hardware Engineer Automotive (m/w/d) Motherson
Stuttgart Zum Job
über Kienbaum Consultants International GmbH-Firmenlogo
Chief Technology Officer (m|w|d) über Kienbaum Consultants International GmbH
Nordrhein-Westfalen Zum Job
VIAVI Solutions GmbH-Firmenlogo
Graduate Rotational Program - Entwicklungsingenieur (FPGA / KI) (w/m/d) VIAVI Solutions GmbH
Eningen unter Achalm Zum Job
VIAVI Solutions GmbH-Firmenlogo
Entwicklungsingenieur für schnelle digitale Hardware (m/w/d) VIAVI Solutions GmbH
Eningen unter Achalm Zum Job
VIAVI Solutions GmbH-Firmenlogo
Entwicklungsingenieur für Hardwaretests (LabVIEW / TestStand) (m/w/d) VIAVI Solutions GmbH
Eningen unter Achalm Zum Job
BAUER KOMPRESSOREN GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) Hochdruck-Wärmetauscher BAUER KOMPRESSOREN GmbH
München Zum Job
MAN Truck & Bus SE-Firmenlogo
Entwicklungsingenieur Mechatronik für Batterieentwicklung (w/m/d) MAN Truck & Bus SE
Nürnberg Zum Job
ER-WE-PA GmbH Davis Standard-Firmenlogo
Automatisierungsingenieur (m/w/d) im Sondermaschinenbau ER-WE-PA GmbH Davis Standard
Erkrath Zum Job
B. Braun Melsungen AG-Firmenlogo
Senior Project Manager (w/m/d) Spritzgießanlagen B. Braun Melsungen AG
Melsungen Zum Job
Oncotec Pharma Produktion GmbH-Firmenlogo
Betriebsingenieur Reinstmedien (m/w/d) Oncotec Pharma Produktion GmbH
Dessau-Roßlau Zum Job
PFISTERER Kontaktsysteme GmbH-Firmenlogo
Entwicklungsingenieur Hochspannungstechnik - HVDC (m/w/d) PFISTERER Kontaktsysteme GmbH
Winterbach Zum Job
Losberger Modular Systems GmbH-Firmenlogo
Bauingenieur für Produktentwicklung (m/w/d) Losberger Modular Systems GmbH
Mannheim Zum Job
WITTENSTEIN motion control GmbH-Firmenlogo
Systemingenieur (w/m/d) WITTENSTEIN motion control GmbH
Igersheim-Harthausen Zum Job
B-TEC GmbH Geräte- und Anlagentechnik-Firmenlogo
Ingenieur (m/w/d) als Teamleiter - Produktentwicklung und PLM B-TEC GmbH Geräte- und Anlagentechnik
Burgdorf-Ehlershausen Zum Job
Leibniz Universität Hannover-Firmenlogo
Universitätsprofessur (W3) für Fertigungstechnik und Werkzeugmaschinen Leibniz Universität Hannover
Hannover Zum Job

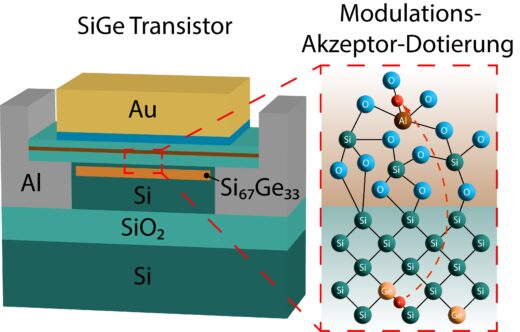

Ein neuartiger Transistor, entwickelt an der TU Wien. Er kommt ohne Dotierung von Halbleitern aus und hat entscheidende Vorteile für das Steuern und Auslesen von Qubits. Foto: TU Wien
