Interview zu Heiztechnik 26.08.2011, 12:08 Uhr

Solarheizung durch Regelung effizient

Unnötige Speicherverluste bei erneuerbaren Energien vermeiden – so lautet das Konzept von Dag Wöhrmann, Leiter Produktmanagement Regenerative Heizsysteme bei Schüco International. Innerhalb eines modular aufgebauten Systems aus Solarthermie mit Wärmepumpen- und Gasbrennwerttechnik spiele ein Hydraulikmodul die zentrale Rolle. Es verknüpft die Module und sorgt für effiziente Energieverteilung. Wichtig sei die dem Verbrauchsprofil angepasste Auslegung des Gesamtsystems.

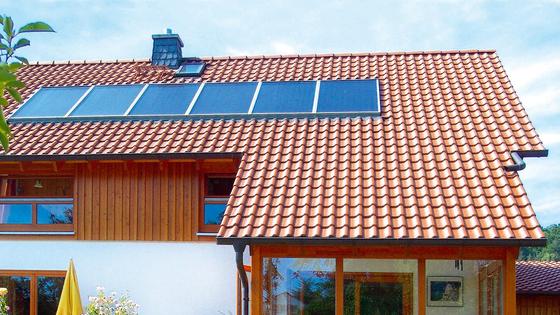

Solarheizungen: "Die Steuerung und Regelung ist eminent wichtig für die Systemeffizienz."

Solarheizungen: "Die Steuerung und Regelung ist eminent wichtig für die Systemeffizienz."

Foto: BHW Bausparkasse

VDI nachrichten/INGENIEUR.de: Herr Wöhrmann, zwei Jahre war der Absatz bei Solarthermie und Wärmepumpen in Deutschland rückläufig. Ist nach dem Reaktorunglück im japanischen Fukushima und den gestiegenen Heizölpreisen ein Umdenken bei den Verbrauchern erkennbar?

Top Stellenangebote

Zur Jobbörse
Stadtbetrieb Wetter (Ruhr)-Firmenlogo
Bauingenieur/in (m/w/d) Fachrichtung Tiefbau / Straßenbau Stadtbetrieb Wetter (Ruhr)
Wetter (Ruhr) Zum Job
Stadtwerke München GmbH-Firmenlogo
Brandschutzbeauftragte*r mit Zusatzfunktionen Tram (m/w/d) Stadtwerke München GmbH
München Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Planungsingenieur (w/m/d) Streckenplanung Die Autobahn GmbH des Bundes
Uwe Wenzel WW-Personalkonzepte e.K.-Firmenlogo
Entwicklungsingenieur (m/w/d) Wärmepumpensysteme und Regelungen Uwe Wenzel WW-Personalkonzepte e.K.
Großraum Hamburg Zum Job
Landeshauptstadt München-Firmenlogo
Verkehrsingenieur*innen für die Verkehrswende (w/m/d) Landeshauptstadt München
München Zum Job
Framatome-Firmenlogo
Ingenieur (m/w/d) für nukleare Entsorgung Framatome
Karlstein am Main, Erlangen Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Bauwerksprüfer (w/m/d) Die Autobahn GmbH des Bundes
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Projektingenieurin / Projektingenieur (w/m/d) Verfahrenstechnik Berliner Stadtreinigungsbetriebe (BSR)
Technische Universität Graz-Firmenlogo
Universitätsprofessur für Nachhaltige Antriebssysteme und angewandte Thermodynamik (m/w/d) Technische Universität Graz
Graz (Österreich) Zum Job
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Projektingenieurin / Projektingenieur (w/m/d) Elektrotechnik Berliner Stadtreinigungsbetriebe (BSR)
Lübeck Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
(Umwelt-)Ingenieur (w/m/d) für Boden, Abfall, Altlasten und Georisiken Die Autobahn GmbH des Bundes
Nürnberg Zum Job
Fuest Familienstiftung-Firmenlogo
Bauzeichner, Bautechniker oder Innenarchitekt (m/w/d) Fuest Familienstiftung
Timm Technology GmbH-Firmenlogo
Sales Manager / Vertriebsingenieur (m/w/d) Timm Technology GmbH
Reinbek Zum Job
Caljan GmbH-Firmenlogo
Maschinenbauingenieur / Konstrukteur Sondermaschinenbau (m/w/d) Caljan GmbH
Halle (Westfalen) Zum Job
Stadtwerke München GmbH-Firmenlogo
(Senior) Projektmanager*in Niederspannung (m/w/d) Stadtwerke München GmbH
München Zum Job
DFS Deutsche Flugsicherung GmbH-Firmenlogo
Ingenieur* Produktmanagement für Navigationsdienste DFS Deutsche Flugsicherung GmbH
Langen (Hessen) Zum Job
VAHLE-Firmenlogo
Ingenieur Automatisierungs- und Steuerungstechnik (m/w/d) VAHLE
Kamen, Großraum Dortmund Zum Job
Grünecker Patent- und Rechtsanwälte PartG mbB-Firmenlogo
Patentingenieur (m/w/d) der Fachrichtung Physik und/oder Elektrotechnik mit der Möglichkeit zur Ausbildung zum "European Patent Attorney (m/w/d/)" Grünecker Patent- und Rechtsanwälte PartG mbB
München Zum Job
DFS Deutsche Flugsicherung GmbH-Firmenlogo
Flugsicherungsingenieur (w/m/d) DFS Deutsche Flugsicherung GmbH
Grünecker Patent- und Rechtsanwälte PartG mbB-Firmenlogo
Europäischer Patentanwalt (m/w/d) der Fachrichtung Physik, Informatik, Elektrotechnik oder Nachrichtentechnik Grünecker Patent- und Rechtsanwälte PartG mbB
München Zum Job

Wöhrmann: Zumindest auf verbaler Ebene. Es beschäftigen sich immer mehr Menschen mit regenerativen Energien, und damit auch mit solarer Wärme. Darunter fassen wir bei Schüco Solarkollektoren und Wärmepumpen, die ja auch Umweltwärme nutzen, zusammen. Es wird deutlich mehr über das Thema diskutiert. Doch im Markt zeigt sich noch keine Zunahme in den Absatzzahlen. Für das laufende Jahr zeigt sich die Branche denn auch verhalten optimistisch. Es gibt noch keinen Grund für überschwängliche Markterwartungen.

Heißt das, Sie erwarten keinen weiteren Marktrückgang?

Wöhrmann: Allein den Absatz vom vergangenen Jahr zu halten, wäre ein Misserfolg. Verhalten optimistisch heißt schon, dass wir die Marktzahlen in Deutschland bei Solarkollektoren und Wärmepumpen doch wieder übertreffen.

Setzen Sie mit Ihrem Produktportfolio eher auf den Neubau oder auf die Modernisierung?

Wöhrmann: Beides sind unsere Zielgruppen. Die Neubauten sind heutzutage hoch gedämmt, und der Heizwärmebedarf wird weiter abnehmen. Der Anteil der regenerativen Wärme wird hier deutlich zunehmen. Schon heute kann der Bedarf an Heizwärme und Brauchwasserbereitung im Neubau komplett mit regenerativen Energien gedeckt werden. Angesichts der vergleichsweise geringen Neubautätigkeiten liegt unser Schwerpunkt aber auf der Modernisierung im Gebäudebestand. Hier besteht bei einer Sanierungsquote von nur 1 % noch erheblicher Nachholbedarf, sollen die politischen Energieeinsparziele erreicht werden.

Welche Bedeutung hat die Steuerung für die Gesamteffizienz der Heizungsanlage?

Wöhrmann: Die Steuerung und Regelung ist eminent wichtig für die Systemeffizienz. Heutige im Markt verfügbare Heizzentralen sind in der Regel an gewisse Vorgaben gebunden, die die Effizienz begrenzen, z. B. durch den Mindestvolumenstrom. Zudem modulieren viele Brenner kaum und kommen so selten in Brennwertbetrieb. Hier setzt nun unser neuer Systemregler mit der Dreifachmodulation an: Die Wärmepumpe und das Gasbrennwertgerät modulieren, die Heizkreispumpe moduliert. Zudem lassen wir auch das Bypassventil elektronisch modulieren. Somit erreicht der gesamte Heizkreis eine höchstmögliche Effizienz.

Welche Rolle messen Sie dem Speicher bei der Nutzung regenerativer Energien bei? Wird der Brauchwasserspeicher zum Energiespeicher?

Wöhrmann: Noch vor zwei Jahren hätte ich gesagt: Ja, das stimmt. Doch wir haben uns darüber hinaus weiterentwickelt. Der Speicher bildet bei uns die Solarenergiezentrale. Wärme wird dort gepuffert und von dort verteilt. Vorrangig hat der Speicher mit einem Volumen zwischen 650 l und 1000 l die Aufgabe, möglichst regenerativ eingebrachte Energie zu speichern. Reicht die Energie aus Solaranlage und Wärmepumpe einmal nicht zum Heizen, so hätte man in der Vergangenheit den oberen Teil des Speichers mit dem Gaskessel aufgeheizt. Hier gehen wir nun den Weg, die im Heizkreis benötigte Wärme aus dem Gaskessel über unser Hydraulikmodul direkt in das Heizsystem zu geben. So können wir unnötige Speicherverluste vermeiden. Das Konzept heißt: keine Speicherung von fossil erzeugter Energie zu Heizzwecken.

Was muss man sich unter dem Hydraulikmodul vorstellen?

Wöhrmann: Im klassischen Heizungskeller findet man eine Unmenge von Rohrleitungen zur Verknüpfung der verschiedenen Module, sprich Brauchwasserspeicher, Solarstation, Wärmepumpe, Gasheizkessel, Ausdehnungsgefäße, Heizungsvorlauf und -rücklauf, Warmwasservorlauf und -rücklauf, Solarvorlauf und -rücklauf. Dies nimmt nicht nur viel Platz in Anspruch, sondern sorgt auch für eine hohe, anspruchsvolle Komplexität.

Unser Anliegen war nun, dem Handwerker die Montage, Inbetriebnahme und spätere Wartung unterschiedlicher Anlagen zu vereinfachen. Das Hydraulikmodul ist hierbei das Herzstück des regenerativen Heizsystems. Es stellt quasi einen Verteiler dar, der möglichst viele Funktionen vereint, die sonst mit einer Vielzahl von Ventilen und Pumpen realisiert wurden. Die Aufgabe ist Steuern, Regeln und Verteilen. Es beinhaltet das Wärmepumpenmodul, d. h., den Verflüssiger, und den Systemregler, es ist komplett vormontiert, mit abgestimmten Anschlussschläuchen sowie Verbindungsstücken versehen sowie mit einer Hocheffizienzpumpe für das gesamte System.

Falsche Auslegung von Wärmepumpenanlagen mit zu geringer Wärmeleistung und hohem zusätzlichen Strombedarf haben dem Ruf der Technik geschadet. Wie sehen Sie dieses Problemfeld?

Wöhrmann: Dies ist eine Herausforderung für die gesamte Branche. Eine falsche Auslegung spricht sich schnell herum und schadet der Technologie allgemein. Wir bieten daher jedem unserer Partner umfangreiche Schulungen an. Die Praxis hat gezeigt, dass die Planung und Auslegung sowohl einer Wärmepumpenanlage als auch regenerativer Heizsysteme allgemein einen besonderen Stellenwert hat. Das richtige Verbrauchsprofil ist immens wichtig für den späteren effizienten Betrieb. Dies ist jedoch auch bei konventionell betriebenen Heizungsanlagen wichtig, da sich eine schlecht ausgelegte Heizung immer im Geldbeutel des Kunden bemerkbar macht.

Ein Beitrag von:

  • Robert Donnerbauer

    Freier Journalist und Fotograf. Themengebiete: Energie (Gebäude, Industrie, Verkehr), Heiztechnik, Brennstoffzellen, Kraft-Wärme-Kopplung,  Verkehr (alternative Antriebe, Nutzfahrzeuge).
