Wenn Beton nachgibt: Darum brechen Straßen bei Hitze auf
Warum Straßen bei Hitze „explodieren“: Die Physik hinter Blow-ups, Risiken für Betonfahrbahnen und wie moderne Technik gefährliche Aufwölbungen verhindert.

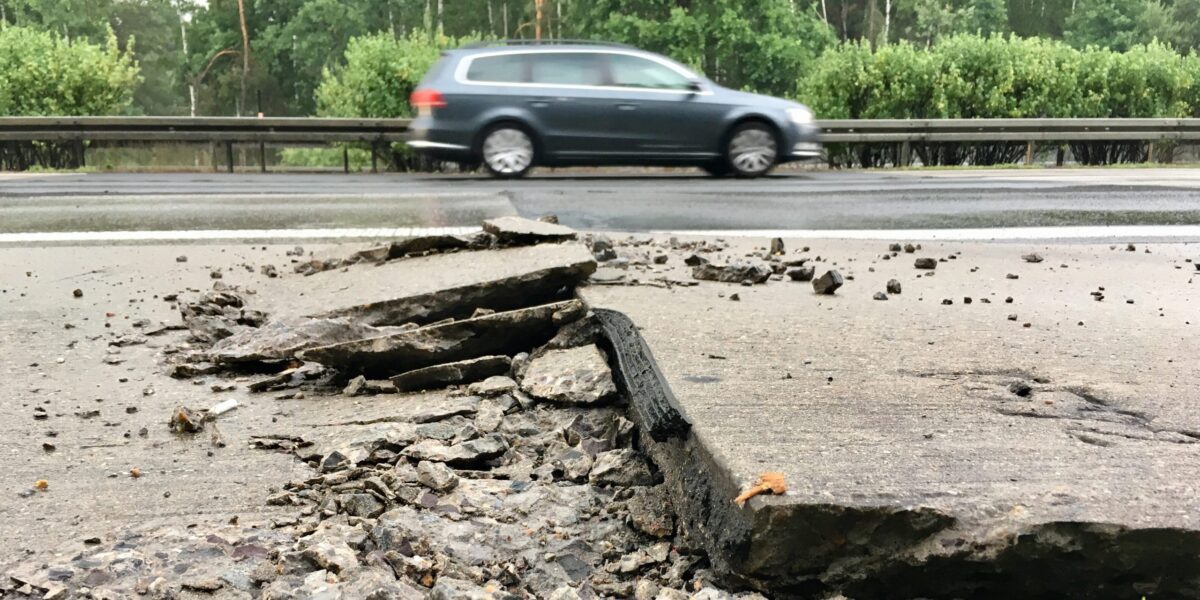

Blow-ups auf der Autobahn: Was hinter den gefährlichen Fahrbahnaufbrüchen steckt und wie moderne Straßen geschützt werden.
Foto: picture alliance / Julian Stähle/dpa-Zentralbild/dpa | Julian Stähle
Die aktuelle Hitzewelle setzt Deutschlands Infrastruktur unter Druck. Auf der A1 in Schleswig-Holstein musste die Autobahn GmbH wegen hitzebedingter Fahrbahnschäden Fahrstreifen sperren.
Auch auf anderen Autobahnen sorgen hohe Temperaturen regelmäßig für Probleme. Hinter solchen Schäden steckt ein physikalischer Mechanismus, der Ingenieurinnen und Ingenieure seit Jahrzehnten beschäftigt. Fachleute sprechen von einem „Blow-up“ – einer plötzlichen Aufwölbung der Fahrbahn, ausgelöst durch enorme thermische Spannungen im Beton.
Inhaltsverzeichnis
- Keine Explosion aus dem Nichts
- Warum Beton grundlegend anders reagiert als Asphalt
- Der physikalische Mechanismus: Knicken und der Snap-Through-Effekt
- Wenn die Sonne die Platte verbiegt
- Die wahre Ursache: Wenn Fugen blockieren
- Die Chemie arbeitet jahrzehntelang im Hintergrund
- Wenn Hitze und Verkehr zusammenwirken
- Warum das Thema bis heute aktuell ist
- Wie moderne Straßen geschützt werden
- Blick in die Zukunft: Intelligente Fahrbahnen gegen Hitze
- Wer haftet bei Schäden durch Blow-ups?
Keine Explosion aus dem Nichts
Was für Verkehrsteilnehmende wie eine Explosion aus dem Nichts wirkt, folgt in Wirklichkeit den Gesetzen der Baustatik, Werkstoffmechanik und Thermodynamik. Mit den zunehmenden Hitzewellen rückt das Phänomen wieder stärker in den Fokus des Infrastrukturmanagements.
Viele ältere Betonfahrbahnen wurden in einer Zeit geplant und gebaut, in der lang anhaltende Hitzeperioden deutlich seltener waren als heute. Die Belastungen, die während moderner Hitzewellen auftreten, stellen diese Bauwerke teilweise vor Herausforderungen, die bei ihrer Planung nur eingeschränkt berücksichtigt wurden.
Als Blow-up bezeichnen Fachleute die plötzliche Aufwölbung einer Betonfahrbahn durch thermisch bedingte Druckspannungen. Kann sich eine Betonplatte bei Hitze nicht ausreichend ausdehnen, baut sich Druck im Material auf. Wird die kritische Belastungsgrenze überschritten, knickt die Platte schlagartig nach oben aus. Das Phänomen tritt vor allem bei älteren Betonfahrbahnen während längerer Hitzeperioden auf.
.
Warum Beton grundlegend anders reagiert als Asphalt
Nicht jede Straße leidet auf dieselbe Weise unter extremer Hitze. Der Unterschied liegt vor allem im Verhalten der verwendeten Baustoffe.
Asphalt ist ein viskoelastisches Material. Das enthaltene Bitumen wird bei steigenden Temperaturen weicher. Die Fahrbahn verliert an Steifigkeit. Unter schweren Lkw-Achslasten entstehen dann schrittweise Spurrinnen oder Verdrückungen. Ein plötzliches Versagen tritt in der Regel nicht auf.
Beton verhält sich anders. Der Baustoff behält auch bei sommerlichen Temperaturen seine hohe Steifigkeit und Tragfähigkeit. Genau das macht ihn für hochbelastete Verkehrsflächen attraktiv. Gleichzeitig führt diese Eigenschaft dazu, dass thermische Spannungen kaum durch Verformungen abgebaut werden können.
Wie nahezu jeder Baustoff dehnt sich auch Beton bei Erwärmung aus. Bereits eine fünf Meter lange Fahrbahnplatte verlängert sich bei einer Temperaturerhöhung von 30 Kelvin um etwa 1,5 bis 2 mm. Das klingt zunächst unbedeutend. Auf einer Autobahn mit hunderten aneinandergrenzenden Platten summieren sich diese Bewegungen jedoch zu erheblichen Kräften.
Kann sich die Fahrbahn nicht frei ausdehnen, entstehen hohe Druckspannungen im Inneren des Bauwerks. Solange diese unterhalb einer kritischen Grenze bleiben, bleibt die Konstruktion stabil. Wird diese Grenze überschritten, kann die Platte plötzlich nach oben ausknicken.
- Asphalt: wird bei Hitze weicher und bildet Spurrinnen oder Verdrückungen.
- Beton: bleibt steif und tragfähig, baut dabei aber hohe Druckspannungen auf.
- Asphalt-Schaden: entsteht meist schleichend.
- Blow-up: tritt häufig plötzlich und ohne Vorwarnung auf.
.
Der physikalische Mechanismus: Knicken und der Snap-Through-Effekt
Das Prinzip lässt sich mit einem einfachen Experiment veranschaulichen. Wer ein Lineal zwischen zwei Händen zusammendrückt, beobachtet zunächst keine Veränderung. Mit zunehmender Kraft biegt es sich jedoch plötzlich nach oben. Ingenieurinnen und Ingenieure sprechen von einem Stabilitätsversagen durch Ausknicken.
Bei Betonfahrbahnen läuft ein ähnlicher Mechanismus ab. Allerdings wirken hier keine Hände, sondern thermische Kräfte.
Über Stunden oder Tage baut sich Druckenergie in den Platten auf. Wird die kritische Knicklast überschritten, springt die Konstruktion schlagartig in einen neuen Gleichgewichtszustand. Die Fahrbahn hebt sich innerhalb von Sekunden an.
Dieser sogenannte Snap-Through-Effekt erklärt, warum Blow-ups häufig wie eine Explosion wirken, obwohl keine eigentliche Sprengung stattfindet. Die im Beton gespeicherte Verformungsenergie wird innerhalb kürzester Zeit freigesetzt.
Bereits in den 1970er-Jahren untersuchte der US-Ingenieur Arnold D. Kerr die Stabilität von Betonfahrbahnen unter thermischen Druckkräften. Seine Arbeiten bilden bis heute eine wichtige Grundlage für die Analyse von Blow-ups.
Wenn die Sonne die Platte verbiegt
Neben der reinen Längenausdehnung spielt ein weiterer Effekt eine wichtige Rolle. An heißen Tagen erwärmt sich die Oberseite einer Betonplatte deutlich stärker als die Unterseite. Dadurch entsteht ein Temperaturgradient innerhalb der Konstruktion. Die obere Schicht möchte sich stärker ausdehnen als die untere.
Die Folge sind zusätzliche Biegespannungen. Die Platte beginnt sich leicht aufzuwölben. Fachleute sprechen von thermischem Curling oder Wölbung.
Für sich allein ist dieser Effekt meist unkritisch. Trifft er jedoch auf bereits vorhandene Druckspannungen, kann die Stabilität der Fahrbahn weiter sinken. Moderne Computersimulationen zeigen, dass die Kombination aus Temperaturgradienten, Verkehrsbelastung und Materialalterung eine entscheidende Rolle beim Entstehen von Blow-ups spielt.
Die wahre Ursache: Wenn Fugen blockieren
Hohe Temperaturen allein führen nicht zwangsläufig zu einem Blow-up. Besonders gefährlich wird die Situation, wenn starke Erwärmung auf bereits vorgeschädigte Fahrbahnen trifft.
Ein zentrales Problem liegt dabei in den Fugen älterer Betonfahrbahnen. Im Winter ziehen sich die Betonplatten zusammen. Die Fugen öffnen sich. Über Monate gelangen Staub, Sand, kleine Steinchen und andere Fremdstoffe in diese Zwischenräume.
Steigen die Temperaturen im Sommer, möchten sich die Platten wieder ausdehnen. Die eingedrungenen Materialien lassen sich jedoch kaum zusammendrücken. Der ursprünglich vorgesehene Dehnungsraum fehlt.
Ingenieurinnen und Ingenieure sprechen in diesem Zusammenhang vom Inkompressiblen-Problem. Die Platten können nicht mehr frei wandern. Die Druckspannungen steigen erheblich an.
Zusätzlich wirken Vorschäden wie:
- feine Risse im Beton
- beschädigte Fugen
- Setzungen des Untergrunds
- mangelhafte Dübel- oder Ankerverbindungen
- frühere Reparaturstellen
Solche Bereiche werden zu strukturellen Schwachpunkten, an denen die kritische Belastung deutlich früher erreicht wird.
Die Chemie arbeitet jahrzehntelang im Hintergrund
Bei vielen älteren Betonfahrbahnen kommt ein weiterer Faktor hinzu: die Alkali-Kieselsäure-Reaktion (AKR). Dabei reagieren bestimmte Bestandteile der Gesteinskörnung mit den Alkalien des Zementsteins. Es entsteht ein Gel, das Wasser aufnimmt und sich ausdehnt.
Dieser Prozess läuft oft über Jahrzehnte nahezu unbemerkt ab. Im Inneren des Betons entstehen Mikrorisse. Das Material verliert schrittweise an Widerstandskraft.
Die Folgen sind gravierend:
- verringerte Dauerhaftigkeit
- geschwächte Fugenbereiche
- geringere Widerstandsfähigkeit gegen Temperaturspannungen
- erhöhte Anfälligkeit für Blow-ups
Nicht ohne Grund wird die AKR häufig als „Betonkrebs“ bezeichnet.
Besonders gefährdet sind:
- ältere Betonfahrbahnen aus den 1970er- bis 1990er-Jahren,
- längere Hitzeperioden mit Temperaturen über 30 °C,
- warme Nächte ohne ausreichende Abkühlung,
- Fahrbahnen mit vorgeschädigten Fugen oder Rissen,
- stark befahrene Autobahnabschnitte mit hohem Lkw-Anteil.
.
Wenn Hitze und Verkehr zusammenwirken
Neben den thermischen Spannungen spielt auch die Verkehrsbelastung eine wichtige Rolle.
Moderne Autobahnen werden täglich von tausenden Lastwagen befahren. Die hohen Achslasten erzeugen zusätzliche Spannungen in der Fahrbahn. Besonders kritisch wird es, wenn eine bereits vorgeschädigte Betonplatte durch Hitze unter Druck steht und gleichzeitig von Schwerverkehr belastet wird.
Forschende konnten in numerischen Simulationen zeigen, dass sich Temperaturspannungen und Verkehrslasten gegenseitig verstärken können. Die Belastungsreserven der Konstruktion schrumpfen dadurch erheblich. Blow-ups entstehen deshalb meist nicht durch einen einzelnen Auslöser, sondern durch das Zusammenwirken mehrerer Faktoren.
Warum das Thema bis heute aktuell ist
Das Risiko von Blow-ups ist im deutschen Autobahnnetz nicht gleichmäßig verteilt. Besonders betroffen sind ältere Betonfahrbahnen aus den 1970er-, 1980er- und 1990er-Jahren. Bekannt wurde das Thema durch mehrere spektakuläre Schadensfälle.
Große Aufmerksamkeit erregte ein Unfall auf der A93 in Bayern im Sommer 2013. Ein Motorradfahrer verunglückte tödlich, nachdem er auf eine hitzebedingt aufgewölbte Betonplatte gefahren war.
Auch heute werden auf einzelnen Betonstrecken im Sommer vorsorglich Tempolimits angeordnet. Besonders Motorradfahrende sind gefährdet. Während Pkw kleinere Verwerfungen teilweise noch überfahren können, stellen plötzlich auftretende Kanten für Zweiräder ein erhebliches Risiko dar.
Wie moderne Straßen geschützt werden
Die Straßenbautechnik hat aus den Erfahrungen der vergangenen Jahrzehnte gelernt. Moderne Betonfahrbahnen setzen auf mehrere technische Maßnahmen, um Blow-ups zu vermeiden.
Größere Stabilität durch die Konstruktion
Frühere Betonplatten waren häufig lediglich 22 bis 24 Zentimeter dick. Heute kommen meist Dicken zwischen 26 und 29 Zentimetern zum Einsatz.
Dadurch steigt die Knicksteifigkeit deutlich an. Gleichzeitig werden die Abstände zwischen den Querfugen reduziert. Kürzere Platten können sich bei Temperaturänderungen besser anpassen.
Hinzu kommen moderne Dübel- und Ankersysteme. Kunststoffbeschichtete Dübel ermöglichen kontrollierte Längsbewegungen, während sie die Fahrbahn gleichzeitig in ihrer Lage stabilisieren.
Verbesserte Baustoffe
Auch die Werkstoffe haben sich verändert. Heute werden Gesteinskörnungen intensiv auf ihr AKR-Risiko geprüft. Reaktive Materialien werden ausgeschlossen oder nur unter strengen Bedingungen verwendet.
Zusätzlich kommen häufig Zemente mit reduziertem wirksamen Alkaligehalt zum Einsatz. Ergänzende Stoffe wie Hüttensand können die schädlichen chemischen Reaktionen weiter reduzieren.
Ein weiteres wichtiges Element sind künstlich erzeugte Luftporen. Sie verbessern die Dauerhaftigkeit des Betons und erhöhen seine Widerstandsfähigkeit gegenüber verschiedenen Beanspruchungen.
Warum Asphaltreparaturen problematisch sein können
Nach einem Blow-up muss die Fahrbahn häufig möglichst schnell wieder befahrbar gemacht werden. Deshalb kommen oft provisorische Asphaltreparaturen zum Einsatz.
Aus werkstoffmechanischer Sicht sind solche Lösungen jedoch nur eine Übergangslösung. Asphalt verhält sich unter Hitze anders als Beton. Er ist deutlich weicher und kann die Druckkräfte benachbarter Betonplatten nur begrenzt aufnehmen.
Dadurch entstehen neue Schwachstellen. Aus diesem Grund ersetzen Straßenbaubehörden solche Provisorien später meist durch dauerhafte Betonersatzsysteme.
Blick in die Zukunft: Intelligente Fahrbahnen gegen Hitze
Die Forschung sucht bereits nach neuen Lösungen. Ein vielversprechender Ansatz ist der kontinuierlich bewehrte Beton, international als Continuously Reinforced Concrete Pavement (CRCP) bekannt. Hier wird weitgehend auf klassische Querfugen verzichtet. Stattdessen übernimmt eine durchgehende Stahlbewehrung die Kontrolle über entstehende Risse.
Dadurch wird eine wichtige Ursache für Blow-ups deutlich reduziert. Gleichzeitig wird an sogenannten „Cool Pavements“ gearbeitet. Helle Oberflächen reflektieren einen größeren Teil der Sonneneinstrahlung und heizen sich weniger stark auf.
Auch digitale Überwachungssysteme gewinnen an Bedeutung. Sensoren im Straßenkörper messen kontinuierlich Dehnungen, Temperaturen und Spannungen. Langfristig könnten solche Systeme kritische Zustände erkennen, bevor sichtbare Schäden auftreten.
Das Ziel ist eine Infrastruktur, die ihren Zustand selbst überwacht und Wartungsmaßnahmen frühzeitig anstößt.
Wer haftet bei Schäden durch Blow-ups?
Für Verkehrsteilnehmende können Blow-ups erhebliche Folgen haben. Wer mit hoher Geschwindigkeit auf eine aufgewölbte Fahrbahn trifft, riskiert Schäden an Reifen, Felgen, Fahrwerk oder Karosserie.
Versicherungsrechtlich werden solche Ereignisse in der Regel als Unfallschäden behandelt. Schäden am eigenen Fahrzeug werden daher meist nur durch eine Vollkaskoversicherung abgedeckt.
Ob zusätzlich Ansprüche gegen den Straßenbaulastträger bestehen, hängt vom Einzelfall ab. Voraussetzung wäre in der Regel der Nachweis, dass bekannte Gefahren nicht ausreichend überwacht oder abgesichert wurden.
