Feuchteschutz im Dach: Warum der sd-Wert allein nicht reicht
Warum der sd-Wert beim Dach nicht reicht: PV, Verschattung, Baufeuchte und Luftdichtheit verändern die Feuchtebilanz stärker als gedacht.
Dampfbremse richtig gewählt und trotzdem Feuchteprobleme? Warum sd-Wert, Verschattung, PV und Austrocknung zusammen betrachtet werden müssen.

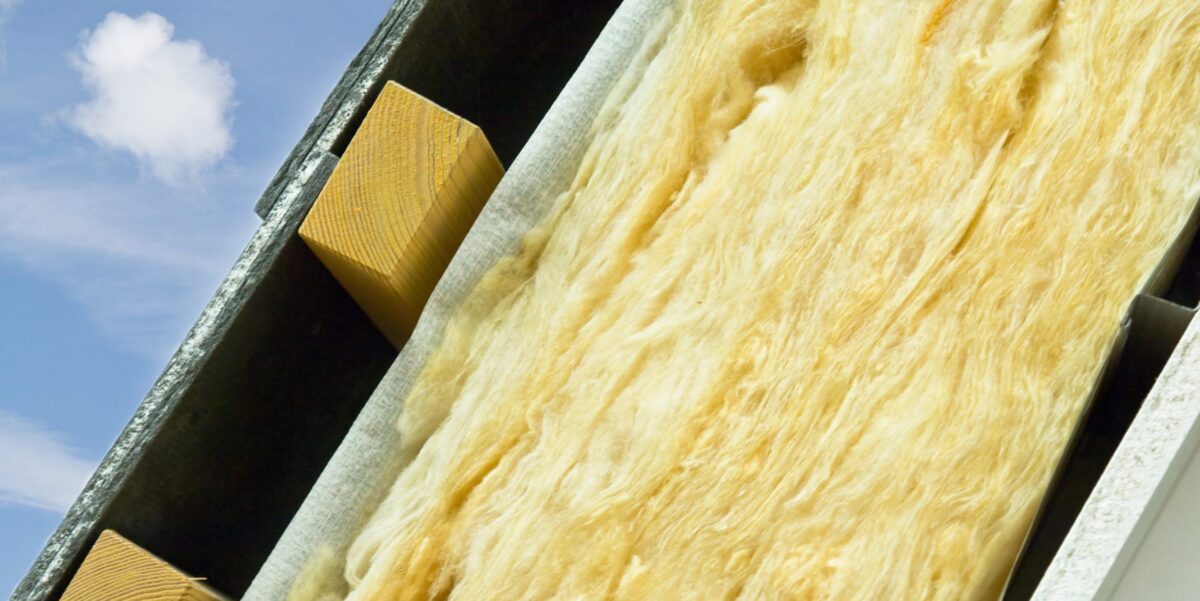

Foto: Smarterpix / pixpack
Eine Photovoltaikanlage verändert nicht nur die Energiebilanz eines Hauses. Sie verändert auch die Bedingungen im Dach. Messungen und Simulationen des Fraunhofer-Instituts für Bauphysik IBP zeigen: Unter Solarmodulen erwärmt sich eine Dachfläche anders als ein frei bewittertes Dach. Das kann beeinflussen, wie gut eingedrungene Feuchtigkeit später wieder austrocknet.
Bei ohnehin kritischen Konstruktionen kann sich dadurch die Feuchtebilanz verschlechtern. Dabei bleiben Dämmung, Sparren und Dampfbremse unverändert. Nur die äußeren Bedingungen ändern sich. Das Beispiel zeigt ein grundsätzliches Problem bei der Planung des Feuchteschutzes: Der sd-Wert einer Dampfbremse allein sagt noch nicht, ob eine Dachkonstruktion langfristig trocken bleibt.
Das Wichtigste in Kürze
- Der sd-Wert beschreibt den Widerstand einer Bauteilschicht gegen Wasserdampfdiffusion.
- Feuchtigkeit gelangt zusätzlich über Luftundichtheiten, Baufeuchte oder Leckagen in die Konstruktion.
- Ein hoher sd-Wert bedeutet deshalb nicht automatisch mehr Sicherheit.
- Ebenso wichtig ist die Frage, auf welchem Weg Feuchtigkeit wieder austrocknen kann.
- Photovoltaikmodule verändern die Temperaturen an der Dachoberfläche und können dadurch das Rücktrocknungspotenzial beeinflussen.
- DIN 4108-3 berücksichtigt seit 2024 verschattete sowie helle Dachoberflächen mit angepassten Randbedingungen.
- Für komplexe Konstruktionen können zeitabhängige hygrothermische Simulationen erforderlich sein.
Inhaltsverzeichnis
- PV-Module verändern das Temperaturverhalten des Daches
- Warum die Rücktrocknung so wichtig ist
- Was sagt der sd-Wert eigentlich aus?
- Warum Wasserdampf im Winter häufig nach außen diffundiert
- Diffusion ist nur ein Weg ins Dach
- Ein Dach muss Feuchtigkeit wieder abgeben können
- „Innen dichter als außen“ bleibt eine brauchbare Orientierung
- DIN 4108-3 berücksichtigt Verschattung ausdrücklich
- Ein Norddach bildet ein PV-Dach nicht zuverlässig nach
- Derselbe Aufbau kann an einem anderen Standort anders reagieren
- Feuchtevariable Dampfbremsen erweitern die Trocknungsreserve
- Wie DIN 4108-3 den Feuchteschutz bewertet
- Was eine hygrothermische Simulation zusätzlich erfasst
- Die Simulation ist nur so belastbar wie ihre Eingangsdaten
- Auch Baustoffkennwerte sind nicht immer konstant
- Wann sollte genauer gerechnet werden?
- Gute Berechnung ersetzt keine gute Ausführung
- Was Planer aus den PV-Untersuchungen mitnehmen können
PV-Module verändern das Temperaturverhalten des Daches
Das Fraunhofer IBP hat das Verhalten von Steildächern mit Solaranlagen untersucht. Die Ergebnisse flossen unter anderem in den 2026 veröffentlichten Fachaufsatz „Hygrothermische Simulation von Steildächern mit Solaranlagen“ ein. Die Untersuchungen zeigen: Solarmodule verändern die Temperatur an der darunterliegenden Dachoberfläche.
Tagsüber trifft weniger direkte Sonnenstrahlung auf das Unterdach. Die darunterliegenden Schichten erwärmen sich deshalb weniger stark als eine unverschattete Südfläche. Nachts reduzieren die Module dagegen teilweise die langwellige Wärmeabstrahlung in Richtung Himmel.
Für den Feuchteschutz ist vor allem die verringerte Erwärmung am Tag interessant. Hohe Oberflächentemperaturen können im Sommer die Austrocknung einer Konstruktion unterstützen. Bleiben sie aus, kann sich auch das Trocknungspotenzial verringern. Die Forschenden entwickelten deshalb eigene Berechnungsansätze für die hygrothermische Simulation von Steildächern mit Solar- und Photovoltaikanlagen.
Warum die Rücktrocknung so wichtig ist
In einer realen Dachkonstruktion lässt sich Feuchtigkeit kaum vollständig vermeiden. Sie kann beispielsweise bereits während der Bauphase vorhanden sein oder später über kleinere Leckagen und Luftundichtheiten in das Bauteil gelangen. Deshalb muss ein Dach nicht nur den Feuchteeintrag begrenzen. Die Konstruktion braucht auch ausreichend Möglichkeiten, eingetragene Feuchtigkeit wieder abzugeben.
Genau hier kann sich eine Verschattung durch Photovoltaik bemerkbar machen. Eine frei liegende Südfläche erwärmt sich unter Sonneneinstrahlung deutlich stärker als dieselbe Fläche unter PV-Modulen. Die höhere Temperatur kann den Dampfdruck innerhalb der Konstruktion erhöhen und dadurch die sommerliche Austrocknung fördern. Wird diese Erwärmung reduziert, kann sich der Trocknungsverlauf ändern.
Was sagt der sd-Wert eigentlich aus?
Der sd-Wert beschreibt den Widerstand einer Bauteilschicht gegen Wasserdampfdiffusion. Die Einheit ist Meter. Eine Schicht mit einem sd-Wert von beispielsweise 5 m besitzt etwa denselben Widerstand gegen Wasserdampfdiffusion wie eine fünf Meter dicke ruhende Luftschicht.
Grundsätzlich gilt:
Je höher der sd-Wert, desto stärker wird die Wasserdampfdiffusion durch die betreffende Schicht gebremst.
Der Wert ist für die Planung unverzichtbar. Er beschreibt jedoch nur einen Teil des Feuchtetransports im Bauteil. Grundlagen zu Dämmung, Dampfbremse und Luftdichtheit erläutern wir ausführlicher im Beitrag Haus richtig dämmen: Was bei U-Wert, Feuchte und Förderung gilt.
Warum Wasserdampf im Winter häufig nach außen diffundiert
In beheizten Innenräumen liegt der Wasserdampfpartialdruck im Winter häufig höher als in der kalten Außenluft. Wasserdampf kann deshalb durch die Bauteilschichten nach außen diffundieren. Entscheidend ist dabei das Partialdruckgefälle, nicht das Temperaturgefälle selbst.
Die Temperatur spielt trotzdem eine wichtige Rolle. Kühlt die Konstruktion nach außen hin ab, steigt bei gleichem Wasserdampfgehalt die relative Feuchte. Unter ungünstigen Bedingungen können dadurch kritische Feuchtezustände oder Tauwasser entstehen.
Eine Dampfbremse auf der Raumseite begrenzt bei vielen Dachaufbauten deshalb den winterlichen Feuchteeintrag. Ob die Konstruktion funktioniert, hängt allerdings auch von den übrigen Schichten und deren Austrocknungsmöglichkeiten ab.
Diffusion ist nur ein Weg ins Dach
Der sd-Wert berücksichtigt ausschließlich Wasserdampfdiffusion. Feuchtigkeit kann aber auf mehreren Wegen in eine Dachkonstruktion gelangen.
Diffusion
Wasserdampfmoleküle bewegen sich durch geschlossene Baustoffschichten. Diesen Vorgang beschreibt der sd-Wert.
Luftströmungen
Durch Fugen und Löcher kann warme, feuchte Raumluft direkt in die Konstruktion gelangen. Typische Schwachstellen sind etwa Kabeldurchführungen, Folienstöße oder Anschlüsse an Wände und Dachfenster.
Eine Dampfbremse kann gleichzeitig die Luftdichtheitsebene bilden. Dafür muss sie allerdings an allen Stößen und Anschlüssen dauerhaft luftdicht ausgeführt werden.
Die seit April 2026 geltende DIN 4108-7:2026-04 widmet dem Luftdichtheitskonzept erstmals einen eigenen Abschnitt und behandelt zudem die Qualitätssicherung ausführlicher.
Baufeuchte
Auch Baustoffe selbst können Feuchtigkeit in die Konstruktion einbringen. Holz kann bereits mit erhöhtem Feuchtegehalt eingebaut werden. Während der Bauphase können außerdem Niederschläge in einen noch offenen Dachstuhl gelangen.
Wird anschließend gedämmt und die Konstruktion geschlossen, muss diese Feuchtigkeit erst wieder austrocknen.
Flüssiges Wasser
Eine beschädigte Dachdeckung, undichte Anschlüsse oder andere Leckagen können zusätzlich Wasser in den Aufbau bringen.
Solche Schäden gehören nicht zum klimabedingten Feuchteschutz nach DIN 4108-3. Für das reale Schadensrisiko eines Daches spielen sie dennoch eine erhebliche Rolle.
Ein Dach muss Feuchtigkeit wieder abgeben können
Damit reicht es nicht, nur zu berechnen, wie viel Wasserdampf von innen in eine Konstruktion diffundiert. Ebenso wichtig ist die Frage:
Auf welchem Weg kann eingedrungene Feuchtigkeit wieder austrocknen?
Eine stark diffusionshemmende Schicht kann den winterlichen Feuchteeintrag wirksam reduzieren. Sie kann gleichzeitig jedoch einen möglichen Austrocknungsweg begrenzen. Besonders anspruchsvoll sind deshalb Konstruktionen, die auch auf der Außenseite nur wenig Feuchtigkeit abgeben können.
Das kann beispielsweise bei älteren Steildächern mit Bitumenbahnen oder anderen stark diffusionshemmenden Außenschichten der Fall sein. Kommt zu einem solchen Aufbau später noch eine großflächige PV-Anlage hinzu, kann sich das ohnehin begrenzte Trocknungspotenzial weiter verändern.
„Innen dichter als außen“ bleibt eine brauchbare Orientierung
Viele klassische Steildächer folgen einem einfachen bauphysikalischen Prinzip: Auf der Raumseite wird der winterliche Feuchteeintrag begrenzt. Nach außen kann die Konstruktion vergleichsweise gut austrocknen.
Daraus stammt die bekannte Regel, ein Dach solle innen diffusionsdichter als außen aufgebaut sein. Als Grundprinzip ist das weiterhin hilfreich. Eine allgemeingültige Zahlenregel lässt sich daraus jedoch nicht ableiten.
Das Feuchteverhalten hängt zusätzlich ab von:
- Standort,
- Dachneigung,
- Orientierung,
- Sonneneinstrahlung,
- Verschattung,
- Materialaufbau,
- Raumluftfeuchte,
- Anfangsfeuchte der Baustoffe.
Besonders der Einfluss der Sonneneinstrahlung wurde in den vergangenen Jahren stärker berücksichtigt.
DIN 4108-3 berücksichtigt Verschattung ausdrücklich
Die aktuelle DIN 4108-3:2024-03 hat die Randbedingungen für die feuchtetechnische Bewertung von Dächern erweitert. Neu beziehungsweise überarbeitet wurden unter anderem Außendampfdruckbedingungen für verschattete Dächer sowie Dächer mit heller Deckung oder heller Abdichtung.
Der Hintergrund: Ein dunkles, stark besonntes Dach kann sich erheblich stärker erwärmen als eine verschattete oder stark reflektierende Oberfläche. Diese Temperaturunterschiede wirken sich wiederum auf das Austrocknungspotenzial aus.
Damit trägt die Norm einem Punkt Rechnung, der bei einer reinen Betrachtung des sd-Werts unsichtbar bleibt:
Selbst bei identischem Schichtenaufbau kann sich die Feuchtebilanz ändern, wenn sich die äußeren Bedingungen verändern.
Ein Norddach bildet ein PV-Dach nicht zuverlässig nach
Bei der rechnerischen Bewertung liegt eine einfache Annahme nahe: Eine von PV-Modulen verschattete Südfläche könnte ähnlich behandelt werden wie ein unverschattetes Norddach. Die Fraunhofer-Untersuchungen zeigen jedoch, dass diese Vereinfachung nicht zuverlässig funktioniert.
Die Temperaturen auf einer Nordfläche und unter einer Photovoltaikanlage unterscheiden sich teilweise erheblich. Insbesondere im Sommer kann eine freie Nordfläche wärmer werden als die Dachoberfläche unter Modulen auf einer Südseite.
Auch bereits vorhandene vereinfachte Modelle für aufgeständerte Photovoltaikanlagen auf Flachdächern lassen sich nicht ohne Weiteres auf geneigte Dächer übertragen. Deshalb wurden eigene Übergangsparameter für Steildächer mit Solaranlagen entwickelt.
Derselbe Aufbau kann an einem anderen Standort anders reagieren
Das verdeutlichen auch Simulationsrechnungen des Fraunhofer IBP. Untersucht wurde unter anderem dieselbe Holzdachkonstruktion an unterschiedlichen Standorten. Unter günstigeren klimatischen Bedingungen blieben die berechneten Feuchten sowohl ohne Solaranlage als auch mit verschiedenen Solarvarianten unkritisch.
Unter strahlungsärmeren Bedingungen zeigte sich dagegen bei bestimmten Varianten über mehrere Jahre eine zunehmende Holzfeuchte. Der Dachaufbau blieb gleich. Geändert hatten sich die klimatischen Randbedingungen. Das zeigt auch, warum eine Feuchtebewertung nicht nur den ersten Winter betrachten sollte. Problematische Zustände können sich über mehrere Jahre aufbauen.
Feuchtevariable Dampfbremsen erweitern die Trocknungsreserve
Feuchtevariable oder feuchteadaptive Dampfbremsen reagieren auf die Feuchtebedingungen an der Bahn.
Unter trockenen Bedingungen besitzen sie häufig einen höheren Diffusionswiderstand. Steigt die Feuchtigkeit, kann der sd-Wert sinken. Dadurch kann die Konstruktion unter geeigneten Bedingungen stärker zur Raumseite austrocknen.
Das kann insbesondere bei Dachaufbauten mit begrenzter Austrocknung nach außen Vorteile bringen. Eine solche Bahn löst jedoch nicht jedes Feuchteproblem.
Auch ihr Verhalten hängt vom gesamten Aufbau und den Randbedingungen ab. Zudem reicht bei feuchtevariablen Produkten die Angabe eines einzelnen minimalen und maximalen sd-Werts zur vollständigen Beschreibung nicht aus.
Wichtig ist auch, wie sich der Diffusionswiderstand in Abhängigkeit von der Feuchte verändert. Zwei Produkte mit ähnlicher sd-Wert-Spanne können sich deshalb unter realen Bedingungen unterschiedlich verhalten.
Wie DIN 4108-3 den Feuchteschutz bewertet
DIN 4108-3 arbeitet grundsätzlich mit einer abgestuften Vorgehensweise.
1. Nachweisfreie Konstruktionen
Für bestimmte bewährte Bauteilaufbauten unter klar definierten Randbedingungen ist kein individueller rechnerischer Feuchteschutznachweis erforderlich.
2. Periodenbilanzverfahren
Für dafür geeignete Bauteile kann ein vereinfachtes Berechnungsverfahren eingesetzt werden. Dabei werden Feuchteeintrag und Austrocknung anhand festgelegter Randbedingungen bilanziert.
3. Hygrothermische Simulation
Bei komplexeren Konstruktionen kann das zeitabhängige Wärme- und Feuchteverhalten numerisch simuliert werden.
Die ersten beiden Möglichkeiten sind nicht für jede Konstruktion vorgesehen. Nach DIN 4108-3 gelten entsprechende vereinfachte Verfahren nur für dafür geeignete Bauteile von nicht klimatisierten Wohn- oder wohnähnlich genutzten Gebäuden. Seit der Ausgabe 2024 ist das Periodenbilanzverfahren außerdem auf Standorte bis 700 m Höhe beschränkt.
Was eine hygrothermische Simulation zusätzlich erfasst
Das Periodenbilanzverfahren arbeitet zwangsläufig mit vereinfachten Randbedingungen.
Eine instationäre hygrothermische Simulation verfolgt dagegen, wie sich Wärme und Feuchtigkeit im zeitlichen Verlauf durch das Bauteil bewegen.
Programme wie WUFI des Fraunhofer IBP können dabei je nach Modell unter anderem berücksichtigen:
- Temperatur und Luftfeuchte,
- Sonneneinstrahlung,
- Schlagregen,
- Feuchtespeicherung der Materialien,
- Flüssigtransport,
- Baufeuchte,
- langwellige Wärmeabstrahlung,
- Verschattung.
WUFI Pro 7.0 enthält zudem Funktionen zur feuchtetechnischen Bewertung von Dächern mit Solaranlagen. Die 2026 publizierten Fraunhofer-Ergebnisse liefern dafür speziell auf Steildächer zugeschnittene Simulationsansätze.
Die Simulation ist nur so belastbar wie ihre Eingangsdaten
Auch ein komplexes Rechenmodell garantiert kein richtiges Ergebnis.
Für eine belastbare Berechnung müssen unter anderem bekannt sein:
- der tatsächliche Schichtenaufbau,
- Materialeigenschaften,
- Standort und Klima,
- Dachneigung und Orientierung,
- Verschattung,
- Innenraumbedingungen,
- Anfangsfeuchten.
Gerade bei älteren Gebäuden ist das nicht selbstverständlich.
Welche Unterdeckbahn wurde verbaut? Gibt es eine Schalung? Welche Eigenschaften besitzt eine alte Bitumenbahn? Ist eine Hinterlüftung tatsächlich wirksam?
Wer hier mit falschen Annahmen rechnet, kann auch mit einem detaillierten Simulationsprogramm zu einem zu günstigen Ergebnis kommen.
Auch Baustoffkennwerte sind nicht immer konstant
Einfache Berechnungen arbeiten häufig mit wenigen festen Materialwerten. Das reale hygrothermische Verhalten ist komplizierter. Baustoffe können Feuchtigkeit speichern und transportieren. Auch Wärmeleitfähigkeit und andere Eigenschaften können sich mit dem Feuchtegehalt verändern.
Bei feuchtevariablen Dampfbremsen ist sogar der Diffusionswiderstand bewusst von den Feuchtebedingungen abhängig. Zeitabhängige Simulationsmodelle können solche Zusammenhänge wesentlich differenzierter berücksichtigen als die isolierte Betrachtung eines einzelnen sd-Werts.
Wann sollte genauer gerechnet werden?
Nicht jedes klassische Ziegeldach mit Zwischensparrendämmung benötigt eine aufwendige Simulation.
Eine genauere feuchtetechnische Bewertung kann jedoch sinnvoll sein bei:
- älteren Holzdächern mit diffusionshemmenden Außenschichten,
- eingeschränkten Austrocknungsmöglichkeiten,
- ungewöhnlichen Schichtenfolgen,
- Sanierungen mit unbekanntem Bestandsaufbau,
- hohen Feuchtelasten im Innenraum,
- stark verschatteten Dächern,
- einer nachträglichen PV-Belegung,
- klimatisch ungünstigen Standorten.
Gerade vor einer Photovoltaik-Nachrüstung auf älteren Holzdächern kann es deshalb sinnvoll sein, den vorhandenen Dachaufbau genauer zu untersuchen.
Gute Berechnung ersetzt keine gute Ausführung
Auch eine rechnerisch robuste Konstruktion kann auf der Baustelle problematisch werden. Zu den typischen Fehlern gehören:
- beschädigte Dampfbremsen,
- nicht vollständig verklebte Folienstöße,
- undichte Kabel- oder Rohrdurchführungen,
- mangelhafte Anschlüsse an Dachfenstern,
- feucht eingeschlossene Holzteile,
- Niederschlag während der Bauphase.
Solche Abweichungen entsprechen nicht mehr den Randbedingungen, auf denen eine Berechnung basiert. Planung und Qualitätssicherung müssen deshalb zusammenspielen.
Was Planer aus den PV-Untersuchungen mitnehmen können
Photovoltaik ist kein grundsätzliches Feuchterisiko für Dächer. Viele Konstruktionen funktionieren auch mit großflächiger PV-Belegung problemlos. Die Verschattung kann im Sommer sogar den Wärmeeintrag in das Gebäude reduzieren. Aufmerksam werden sollten Planer dort, wo ein Dach bereits nur geringe Trocknungsreserven besitzt.
Dann kann eine Veränderung der äußeren Bedingungen den Unterschied machen: Eine Konstruktion, die sich ohne PV ausreichend erwärmt und im Sommer zurücktrocknet, kann unter dauerhafter Verschattung ein anderes Feuchteverhalten entwickeln.
Der sd-Wert bleibt damit ein wichtiger Kennwert. Er beantwortet jedoch nur die Frage, wie stark eine bestimmte Schicht die Wasserdampfdiffusion bremst. Für einen belastbaren Feuchteschutz müssen Planer zusätzlich berücksichtigen, wie Feuchtigkeit in eine Konstruktion gelangt, wie sie gespeichert wird und auf welchen Wegen sie wieder austrocknen kann.
Bei einfachen und bewährten Aufbauten reichen dafür die normativen Standardverfahren. Bei komplexeren Bestandsdächern, eingeschränkten Trocknungswegen oder einer nachträglichen PV-Belegung kann eine hygrothermische Simulation deutlich mehr über das langfristige Verhalten aussagen.
Quellen
- DIN Media: DIN 4108-3:2024-03 – Klimabedingter Feuchteschutz
- Fraunhofer Publica: Hygrothermische Simulation von Steildächern mit Solaranlagen
- Fraunhofer IBP: WUFI Pro 7.0 – hygrothermische Simulation und Solartauglichkeit von Dächern
- DIN Media: DIN 4108-7:2026-04 – Luftdichtheit von Gebäuden
- Fraunhofer IBP: Hygrothermische Bauteilsimulation – Grundlagen und Anwendungsbereiche
