Bonner Nordbrücke gesperrt: Was hinter den gefährlichen Rissen steckt
Die A565-Nordbrücke in Bonn ist gesperrt. Was bedeuten die entdeckten Risse und warum können kleine Schäden große Folgen haben?

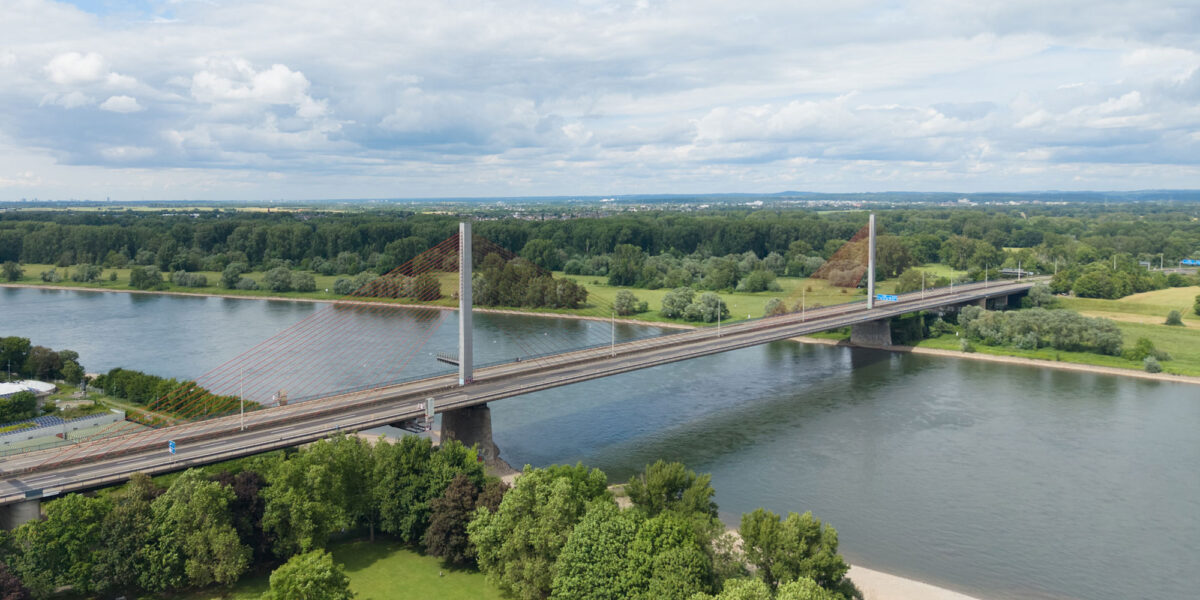

100.000 Fahrzeuge täglich – jetzt ist die Bonner Nordbrücke gesperrt. Warum kleine Risse ein riesiges Bauwerksproblem sein können.
Foto: picture alliance/dpa | Benjamin Westhoff
Die plötzliche Vollsperrung der Bonner Nordbrücke auf der A565 hat die Region hart getroffen. Rund 100.000 Fahrzeuge nutzten die Rheinquerung täglich, bevor die Autobahn GmbH den Verkehr am Mittwoch vollständig stoppte. Auslöser sind neu entdeckte Schäden am Tragwerk. Unter anderem wurden Risse im Beton und Korrosionsschäden an der Bewehrung festgestellt.
In den kommenden zwei Wochen sollen mehrere Gutachter den Zustand der Brücke detailliert bewerten. Erst danach wird feststehen, ob das Bauwerk zumindest teilweise wieder genutzt werden kann oder auf unbestimmte Zeit gesperrt bleibt.
Inhaltsverzeichnis
- Warum musste die Brücke plötzlich gesperrt werden?
- Nicht jeder Betonriss gefährdet die Standsicherheit
- Warum Korrosion so gefährlich werden kann
- Mehr Verkehr, höhere Lasten, mehr Ermüdung
- Warum werden solche Probleme oft erst spät erkannt?
- Gibt es noch eine Chance auf eine Wiederfreigabe?
- Mehr als nur ein Bonner Problem
Warum musste die Brücke plötzlich gesperrt werden?
Ganz überraschend kam die Entscheidung nicht. Bereits seit Februar durften Lastwagen mit mehr als 7,5 Tonnen die Brücke nicht mehr befahren. Zusätzlich installierte die Autobahn GmbH Systeme zur automatischen Gewichtskontrolle.
Schon damals hatten Prüfingenieure zahlreiche Schäden am Bauwerk festgestellt. Zudem war bekannt geworden, dass an Teilen der Konstruktion statische Defizite bestehen. Die jüngsten Sonderuntersuchungen haben nun weitere Auffälligkeiten ans Licht gebracht.
Derzeit laufen Materialuntersuchungen sowie umfangreiche statische Nachrechnungen. Dabei geht es nicht allein um die Größe einzelner Risse. Entscheidend ist vielmehr die Frage, ob die vorhandenen Sicherheitsreserven des Bauwerks unter den heutigen Belastungen noch ausreichen.
Denn bei Brücken gilt ein klarer Grundsatz: Kann die Tragfähigkeit nicht mehr zweifelsfrei nachgewiesen werden, hat die Sicherheit Vorrang. Dabei spielen moderne Tragfähigkeitsnachweise häufig eine ebenso große Rolle wie sichtbare Schäden am Bauwerk.
Nicht jeder Betonriss gefährdet die Standsicherheit
Risse gehören zunächst zum normalen Erscheinungsbild vieler Stahlbetonbauwerke. Sie können beispielsweise durch Schwinden des Betons, Temperaturschwankungen oder Zwangsspannungen entstehen.
Problematisch wird die Situation erst dann, wenn solche Risse Wasser und Tausalze bis zur Stahlbewehrung vordringen lassen oder auf eine ungewöhnlich hohe Beanspruchung des Tragwerks hindeuten. Genau das könnte bei der Bonner Nordbrücke eine Rolle spielen.
Der Beton schützt den eingebetteten Stahl normalerweise durch sein stark alkalisches Milieu. Fachleute sprechen von einer Passivierung der Bewehrung. Dieser Schutz kann jedoch mit der Zeit verloren gehen.
Dafür gibt es zwei typische Ursachen:
- Die sogenannte Carbonatisierung schreitet bis zur Bewehrung voran.
- Chloride aus Tausalzen zerstören die schützende Passivschicht lokal.
In beiden Fällen kann die Bewehrung zu korrodieren beginnen.
Warum Korrosion so gefährlich werden kann
Korrosion ist weit mehr als oberflächlicher Rost. Das Problem liegt vor allem im Volumenwachstum der Korrosionsprodukte. Rost benötigt deutlich mehr Platz als der ursprüngliche Stahl. Dadurch entstehen Spannungen im umgebenden Beton. Zunächst bilden sich feine Risse, später können größere Betonteile absprengen. Gleichzeitig nimmt der wirksame Querschnitt der Bewehrung ab.
Der Schaden beschleunigt sich dabei häufig selbst. Neue Abplatzungen erleichtern das Eindringen von Wasser und Chloriden, wodurch die Korrosion weiter voranschreiten kann.
Bislang ist öffentlich nicht bekannt, ob neben der konventionellen Bewehrung auch Spannglieder betroffen sind. Gerade bei älteren Spannbetonbrücken wäre dies besonders kritisch. Bereits der Ausfall einzelner Litzen kann die vorhandenen Tragreserven deutlich verringern.
Mehr Verkehr, höhere Lasten, mehr Ermüdung
Die Bonner Nordbrücke entstand in den 1960er Jahren. Sie wurde nach den damaligen Anforderungen geplant und bemessen. Seitdem haben sich die Verkehrsströme jedoch grundlegend verändert. Bis zur Sperrung nutzten täglich rund 100.000 Fahrzeuge die Rheinquerung. Etwa fünf Prozent davon entfielen auf den Schwerverkehr.
Für Brückenbauwerke sind dabei nicht nur hohe Einzelbelastungen entscheidend. Vor allem die enorme Zahl an Lastwechseln führt über Jahrzehnte zu Ermüdungserscheinungen in Beton, Stahl und Verbindungen.
Hinzu kommen Frost-Tau-Wechsel, Feuchtigkeit und der regelmäßige Einsatz von Tausalz. Besonders der gestiegene Schwerverkehr und die wesentlich höheren kumulierten Lastwechsel stellen viele ältere Brücken heute vor Herausforderungen, die bei ihrer Planung kaum vorhersehbar waren.
Bonner Nordbrücke (Friedrich-Ebert-Brücke) – Technische Daten
- Offizieller Name: Friedrich-Ebert-Brücke
- Lage: A565 zwischen Bonn und Bonn-Beuel
- Baujahr / Eröffnung: 1967
- Bauwerkstyp: Spannbeton-Rheinbrücke mit Vorlandbrücken
- Gesamtlänge: rund 1.290 m
- Konstruktion der Vorlandbrücke: Durchlaufträger mit Hohlkastenquerschnitt, längs und quer vorgespannt
- Anzahl der Felder (linkes Vorland): 21
- Stützweiten: ca. 28 bis 44 m
.
Warum werden solche Probleme oft erst spät erkannt?
Die Bonner Nordbrücke wurde wie alle Autobahnbrücken regelmäßig überprüft. Trotzdem stellt sich vielen Beobachter*innen die Frage, warum die Sperrung so plötzlich kam.
Der Grund liegt in der Art der Bauwerksüberwachung. Sichtprüfungen können zwar Risse, Abplatzungen oder Verformungen erkennen. Sie liefern jedoch nur einen Teil des Gesamtbildes. Kommt es zu Auffälligkeiten, folgen häufig Sonderprüfungen mit detaillierter Risskartierung, Materialanalysen und statischen Nachrechnungen.
Gerade diese Nachrechnungen gewinnen bei älteren Brücken zunehmend an Bedeutung. Viele Bauwerke wurden für deutlich geringere Verkehrsbelastungen ausgelegt als sie heute aufnehmen müssen. Selbst wenn äußerlich nur begrenzte Schäden sichtbar sind, kann sich rechnerisch herausstellen, dass die vorhandenen Sicherheitsreserven weitgehend aufgebraucht sind. Nicht selten ist genau das der entscheidende Grund für eine plötzliche Sperrung.
Gibt es noch eine Chance auf eine Wiederfreigabe?
Derzeit prüfen Statiker und Brückenexperten verschiedene Möglichkeiten, das Bauwerk zumindest eingeschränkt weiter zu nutzen.
Theoretisch kommen mehrere Maßnahmen infrage:
- weitere Lastbeschränkungen,
- reduzierte Fahrstreifen,
- temporäre Hilfsstützen,
- zusätzliche Verstärkungen einzelner Tragwerksteile.
Ob eine dieser Lösungen tatsächlich umsetzbar ist, hängt vom endgültigen Schadensbild ab. Sollten tragende Bereiche der Konstruktion oder möglicherweise auch Spannglieder betroffen sein, könnte eine dauerhafte Sperrung unvermeidbar werden. Innerhalb der kommenden zwei Wochen soll ein umfassendes Schadens- und Lagebild vorliegen.
Mehr als nur ein Bonner Problem
Die Sperrung weckt Erinnerungen an die Rahmedetalbrücke auf der A45. Auch dort führten Alterung, gestiegene Verkehrsbelastung und schwindende Tragreserven schließlich zur Vollsperrung.
Die technischen Hintergründe unterscheiden sich zwar im Detail. Gemeinsam ist beiden Fällen jedoch ein grundsätzliches Problem: Ein großer Teil der deutschen Autobahnbrücken stammt aus den 1960er- und 1970er-Jahren. Sie wurden für eine Verkehrswelt entworfen, die mit der heutigen nur noch wenig gemeinsam hat.
Nach Angaben des ADAC gilt allein in Nordrhein-Westfalen fast ein Drittel der Autobahnbrücken als sanierungsbedürftig. Viele Bauwerke müssen inzwischen regelmäßig nachgerechnet und engmaschig überwacht werden. (mit Material der dpa)
