Holzbau 19.10.2020, 10:30 Uhr

Neuer Kirchturm aus regionalen Materialien

Bereits von Weitem ist der hölzerne Turm der Dorfkirche St. Georg von Bleibach zu sehen. Aus der Nähe ist erkennbar, dass es sich um einen dreieckigen Glockenturm handelt mit einer statisch anspruchsvollen Konstruktion. Regionale Baumaterialien und innovative Behandlungsmethoden des Holzes waren beim Bau im Einsatz.

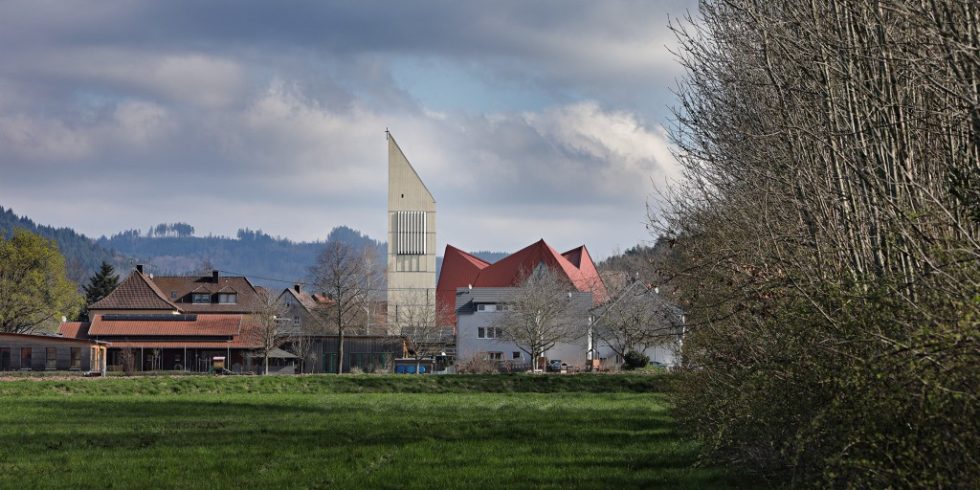

Die Dorfkirche St. Georg hat nach 500 Jahren einen Kirchturm erhalten. Prägendes Material ist Holz. Foto: Oliver Kern

Die Dorfkirche St. Georg hat nach 500 Jahren einen Kirchturm erhalten. Prägendes Material ist Holz.

Foto: Oliver Kern

Mehrere Epochen prägen die Dorfkirche St. Georg in Bleibach im Schwarzwald. Der gotische Bau wurde um moderne Elemente ergänzt, die zusammen ein harmonisches Gebäude bilden. Doch eines fehlte der Kirche: ein Turm. Bisher hingen die vier Glocken der Kirche im Dach des gotischen Chors. Doch das Läuten führte zu Rissen im Kreuzgewölbe. Damit die Risse nicht weiter wachsen, wurde der Bau eines Turms beschlossen. Hierfür entwarf Architektur³ einen frei stehenden 33 Meter hohen Turm. Dieser gleicht einem Campanile. Die dynamischen Lasten der schwingenden Glocken werden dabei von der Holzkonstruktion aufgenommen. Vorgefertigte Brettsperrholzwände aus Weißtanne wurden für die konstruktiven Teile wie Wände, Decken und Treppen verwendet. Diese Materialwahl ist nicht nur eine nachhaltige Lösung, weil die Weißtanne aus der Umgebung im Schwarzwald stammt, sie hat auch besonders gut geeignete Eigenschaften. So zeichnen sich die Brettsperrholzwände aus Weißtanne dadurch aus, dass sie eine hohe Steifigkeit besitzen. So können die dynamischen Lasten über das Fundament abgetragen werden. Das Quellen des Holzes wird durch die miteinander verklebten Längs- und Querlagen des Massivholzes reduziert. Für die Fassade und Dacheindeckung des Turms kam eine Innovation zum Einsatz: Accoya. Das acetylierte Holz ist durch eine chemische Modifikation mit Essigsäureanhydrid besonders dauerhaft. Zudem ist es resistent gegen Schädlinge und Pilze. Dadurch eignet es sich für den Außenbereich.

Inspiration für den Turm durch den Bestand

Mit dem neuen Turm ist die Baugeschichte von St. Georg nach über 500 Jahren vorerst abgeschossen. Der gotische Chor stammt aus dem Jahr 1514, das Beinhaus aus 1720 und das moderne Kirchenschiff wurde 1978 errichtet. Der Grundriss des Kirchenschiffs spielt mit der geometrischen Form, das im christlichen Glauben für die Dreifaltigkeit steht. Hier kann man die Inspiration der Architekten für die dreieckige Grundrissform des Turms erkennen. Die Idee zur Materialwahl kam ihnen durch das Holztragwerk des modernen Kirchenzeltes. Die Ausformung des Turmkopfes findet man auch im Kirchenbau wieder. Hier ist es die äußere Erscheinung des Kirchenschiffs, dass durch die fallenden Linien des Dachs geprägt ist. Somit entwarfen die Architekten zwar einen neuen Bau, doch gliederten ihn durch seine Form und das Material behutsam in das Ensemble ein.

Top Stellenangebote

Zur Jobbörse
Airbus-Firmenlogo
Program Certification Engineering (d/m/f) Airbus
Manching Zum Job
INOTEC GmbH-Firmenlogo
Projektleiter (m/w/d) Nahrungsmittelindustrie INOTEC GmbH
Reutlingen Zum Job
Bühler Motor GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) Vorentwicklung - Mechatronische Systeme Bühler Motor GmbH
Nürnberg Zum Job
Dohm Pharmaceutical Engineering-Firmenlogo
Projektingenieur (m/w/d) Verfahrenstechnik, Pharmatechnik Dohm Pharmaceutical Engineering
Mannheim Zum Job
Dohm Pharmaceutical Engineering-Firmenlogo
Prüfingenieure (m/w/d) Dohm Pharmaceutical Engineering
Ulm, Ludwigshafen am Rhein Zum Job
MAXIMATOR GmbH-Firmenlogo
Vertriebsingenieur / Sales Engineer (m/w/d) Schwerpunkt Wasserstofftechnik MAXIMATOR GmbH
Sinsheim Zum Job
Dohm Pharmaceutical Engineering-Firmenlogo
Ingenieur Verfahrenstechnik, Pharmatechnik, Prozesstechnik, TGA, Bauwesen (m/w/d) Dohm Pharmaceutical Engineering
Leverkusen Zum Job
ASK GmbH-Firmenlogo
Ingenieur / Techniker (m/w/d) im Bereich Automatisierung und Steuerungstechnik ASK GmbH
Wolfenbüttel bei Braunschweig Zum Job
RheinEnergie-Firmenlogo
Gruppenleiter Maschinen- und Verfahrenstechnik (m/w/d) RheinEnergie
Köln (Niehl) Zum Job
WACKER-Firmenlogo
Procurement Manager (m/w/d) CSA / Bauleistungen WACKER
Burghausen Zum Job
EUROVIA Verkehrsbau Union GmbH-Firmenlogo
Bauleiter (m/w/d) für den Bereich Straßen- und Tiefbau EUROVIA Verkehrsbau Union GmbH
Berlin, Michendorf Zum Job
Eurovia Verkehrsbau Union GmbH-Firmenlogo
Bauleiter (m/w/d) für den Bereich Asphaltstraßenbau Eurovia Verkehrsbau Union GmbH
Berlin, Michendorf Zum Job
agap2 - HIQ Consulting GmbH-Firmenlogo
Junior Technical Business Manager (m/w/d) agap2 - HIQ Consulting GmbH
Frankfurt am Main, München, Mannheim Zum Job
agap2 - HIQ Consulting GmbH-Firmenlogo
Projektingenieur:in Automatisierungs- & Elektrotechnik agap2 - HIQ Consulting GmbH
Mannheim, Frankfurt oder München Zum Job
DEKRA Automobil GmbH-Firmenlogo
Bausachverständiger Immobilien (m/w/d) DEKRA Automobil GmbH
agap2 - HIQ Consulting GmbH-Firmenlogo
Testingenieur:in Mechatronik & Elektrotechnik agap2 - HIQ Consulting GmbH
Großraum Frankfurt am Main, Mannheim oder München Zum Job
DEKRA Automobil GmbH-Firmenlogo
Experte Digitale Markenführung (m/w/d) DEKRA Automobil GmbH
Stuttgart Zum Job
DEKRA Automobil GmbH-Firmenlogo
SAP & Salesforce Service Manager (m/w/d) DEKRA Automobil GmbH
Stuttgart Zum Job
DEKRA Automobil GmbH-Firmenlogo
Sachverständiger Umweltschutz & Emission (m/w/d) DEKRA Automobil GmbH
Karlsruhe Zum Job
DEKRA Automobil GmbH-Firmenlogo
Fachkraft Arbeitssicherheit & Gesundheit (m/w/d) DEKRA Automobil GmbH
Oberfranken, Oberpfalz Zum Job

Kirchturm, Glockenturm, Aussichtsplattform und Brutstätte in einem

Der 33 Meter hohe dreieckige Turm ist nicht nur ein Glockenturm. Auf einer Höhe von circa 14,50 Metern befindet sich eine Aussichtsplattform. Durch Schiebeläden ist hier die Aussicht in den Schwarzwald möglich. Oberhalb von der Plattform befindet sich der neue Glockenstuhl. Und darüber gibt es eine weitere Etage. Im Turmhelm wurde mit Brutvorrichtungen an Vögel und Fledermäuse gedacht. 6,59 Meter umfassen die Schenkel des gleichseitigen Dreiecks. Sowohl die Konstruktion des Turmes als auch die innen liegenden Treppenstufen, Treppenwangen und Podeste sind aus Weißtanne errichtet. Ein massiver Stahlbetonsockel bildet das Fundament der Holzkonstruktion. Die hinterlüftete Fassadenkonstruktion ist aus Accoya-Holz realisiert. Akustische Gründe haben die Architekten dazu bewogen, auf der Höhe des Glockenstuhls senkrechte Lamellen aus Accoya-Holz anzuordnen. Für eine bessere Schallausbreitung sind waagerechte Bretter mit schmalen Fugen ausgebildet. Zweimal wurde das Gebäude mit dem Iconic Award 2020 ausgezeichnet, für das architektonische Konzept und die innovative Materialwahl.

Das könnte Sie auch interessieren:

Holzbau trifft auf Industrie 4.0

Besucherzentrum trotzt Beben, Wind und Schnee

Holzbau und Massivbau stehen im Vergleich

Von Katharina Marchal / www.architektur3.de
