Wenn Statik auf Fußball trifft: 5 Stadien, die Ingenieure faszinieren

Viele moderne Fußballarenen folgen einem ähnlichen Bauprinzip. Sie bestehen aus einem geschlossenen Oval, besitzen modulare Tribünen und ein großes Dach aus Stahl oder Membranmaterial. Solche Konstruktionen lassen sich effizient planen, schnell bauen und wirtschaftlich betreiben.

Doch einige Stadien brechen mit diesem Standard. Sie entstanden dort, wo Ingenieurinnen oder Ingenieure ungewöhnliche Herausforderungen lösen mussten: extreme Spannweiten, dynamische Lasten durch zehntausende Fans, tropische Hitze oder die Kombination mehrerer Sportarten in einem Gebäude.

Diese Bauwerke zeigen, wie vielfältig Stadionbau heute ist. Einige reagieren bewusst flexibel auf Menschenmengen, andere spannen gigantische Dächer über das Spielfeld oder bewegen ganze Spielfelder. Fünf Stadien fallen aus ingenieurtechnischer Sicht besonders auf: La Bombonera in Buenos Aires, das Nationalstadion in Peking, das Olympiastadion München, das Nationalstadion Singapur und der Sapporo Dome in Japan.

Jedes dieser Bauwerke löst ein anderes konstruktives Problem – und verschiebt damit die Grenzen dessen, was im Stadionbau möglich ist.

La Bombonera – wenn Fans die Statik spürbar machen

Im Stadtteil La Boca in Buenos Aires steht ein Stadion, das sich deutlich von modernen Arenen unterscheidet: das Estadio Alberto J. Armando, besser bekannt als La Bombonera.

Der Spitzname bedeutet „Pralinenschachtel“. Er beschreibt die kompakte, ungewöhnliche Form des Bauwerks. Statt eines klassischen Ovals besitzt das Stadion eine asymmetrische D-Form.

Der Grund dafür war schlicht Platzmangel. Als das Stadion in den 1930er-Jahren entstand, ließ das Grundstück kaum Spielraum für eine klassische Stadiongeometrie. Die Ingenieur*innen reagierten darauf mit einer ungewöhnlichen Lösung: Sie bauten die Tribünen extrem steil und stapelten mehrere Ränge nahezu übereinander.

Steile Tribünen und große Kragarme

Die Zuschauerbereiche ragen als kragende Stahlbetontribünen weit in den Innenraum hinein. Dadurch sitzen die Fans sehr nah am Spielfeld. Gleichzeitig entstehen konstruktive Herausforderungen.

Solche Kragstrukturen reagieren sensibel auf dynamische Belastungen – etwa wenn tausende Menschen gleichzeitig springen oder stampfen.

In der Bombonera ist dieses Verhalten tatsächlich messbar. Wenn Fans rhythmisch hüpfen, geraten Teile der Tribüne in leichte Schwingungen. In Argentinien spricht man deshalb vom „Latido“, dem Herzschlag des Stadions.

Dynamische Lasten statt statischer Zuschauer

In der traditionellen Baustatik wurden Zuschauer lange als gleichmäßige Flächenlast betrachtet. In der Praxis erzeugen Menschenmengen jedoch periodische Kräfte.

Rhythmische Bewegungen erreichen häufig Frequenzen zwischen etwa 1,5 und 3 Hertz. Stimmen diese mit den Eigenfrequenzen einer Tribüne überein, kann es zu Resonanzeffekten kommen.

Die Konstruktion der Bombonera reagiert vergleichsweise flexibel auf solche Belastungen. Das ist kein statisches Problem, sondern eine typische dynamische Antwort einer großen Stahlbetonstruktur.

Nachrüstungen für moderne Sicherheitsanforderungen

Moderne Untersuchungen analysierten das Verhalten der Tribünen mithilfe von Schwingungstests und Messsystemen. Ingenieurteams installierten zusätzliche Dämpfungssysteme, die die Bewegung der Konstruktion kontrollieren.

Solche Systeme bestehen häufig aus Kombinationen aus Federn, Dämpfern und vorgespannten Elementen. Sie erhöhen die strukturelle Dämpfung und reduzieren die wahrnehmbare Bewegung.

La Bombonera zeigt damit ein seltenes Phänomen im Stadionbau: eine Konstruktion, die spürbar auf die Energie einer Menschenmenge reagiert.

Nationalstadion Peking – ein scheinbar chaotisches Stahltragwerk

Ein völlig anderes Beispiel liefert das Beijing National Stadium, besser bekannt als „Bird’s Nest“.

Das Stadion entstand für die Olympischen Spiele 2008 und gehört zu den komplexesten Stahlkonstruktionen im Sportstättenbau.

Von außen wirkt das Bauwerk wie ein zufällig verflochtenes Netz aus Stahlträgern. Tatsächlich folgt diese Struktur jedoch einer präzisen statischen Logik.

Ein riesiges räumliches Fachwerk

Die äußere Stahlstruktur wiegt rund 42.000 Tonnen. Insgesamt wurden etwa 36 Kilometer Stahlträger verbaut.

Die Konstruktion funktioniert wie ein dreidimensionales Fachwerk. Die Kräfte verteilen sich über zahlreiche miteinander verbundene Träger und werden ringförmig um die Zuschauertribüne abgeleitet.

Die Ingenieurinnen und Ingenieure des Büros Arup entwickelten diese Struktur mithilfe umfangreicher digitaler Modelle. Ohne moderne Planungssoftware wären solche Geometrien kaum berechenbar gewesen.

Erdbebensicherheit als zentrales Thema

Ein wichtiger Entwurfsfaktor war die seismische Sicherheit. Peking liegt in einer Region, in der Erdbeben berücksichtigt werden müssen.

Deshalb wurde die äußere Stahlstruktur konstruktiv von der inneren Betontribüne getrennt. Beide Systeme können sich bei einem Erdbeben unterschiedlich bewegen, ohne sich gegenseitig zu beschädigen.

Ein kritischer Moment beim Bau

Während der Bauphase wurde das Dach zunächst von zahlreichen Hilfsstützen getragen. Erst am Ende der Montage erfolgte das sogenannte kontrollierte Absenken der Konstruktion.

Dabei übertrugen Ingenieurinnen und Ingenieure die Last schrittweise von den temporären Stützen auf die endgültigen Tragglieder. Die gesamte Struktur setzte sich dabei um etwa 27 Zentimeter – exakt im Rahmen der vorher berechneten Werte.

Zwischen den Stahlträgern befinden sich ETFE-Paneele, ein sehr leichter Kunststoff. Das Material lässt Licht durch, wiegt jedoch nur einen Bruchteil von Glas.

Das Vogelnest zeigt damit, wie stark digitale Planung und neue Materialien den Stadionbau verändert haben.

Olympiastadion München – der Beginn moderner Leichtbauarchitektur

Als das Olympiastadion München 1972 eröffnet wurde, markierte es einen Wendepunkt im Stadionbau.

Der Architekt Günther Behnisch und der Ingenieur Frei Otto entwickelten ein Dach, das mit der massiven Architektur früherer Stadien brach. Statt schwerer Dachträger setzten sie auf ein Seilnetztragwerk.

Ein Dach aus vorgespannten Seilen

Das Prinzip ähnelt einem großen Zelt. Stahlseile nehmen die Zugkräfte auf, während geneigte Masten und Randseile die Kräfte in den Boden ableiten.

Das Dach überspannt rund 74.000 Quadratmeter und gehört zu den größten Seilnetzkonstruktionen seiner Zeit.

Die Form des Dachs entstand zunächst in experimentellen Modellen. Frei Otto nutzte Seifenhautversuche, um stabile Minimalflächen zu finden. Diese Modelle dienten später als Grundlage für die statische Berechnung.

Große Zugkräfte im Tragwerk

Die Kräfte im Netz sind erheblich. Das große Randseil muss Zugkräfte von bis zu 50 Meganewton aufnehmen.

Diese Kräfte werden über massive Fundamente in den Boden geleitet, ähnlich wie bei einem Zeltsystem.

Transparente Dachflächen

Die Dachhaut besteht aus transparenten Acrylglasplatten (Plexiglas). Sie sind über flexible Lager mit dem Seilnetz verbunden.

Das ist notwendig, weil sich die Konstruktion unter wechselnden Lasten verändert. Wind, Schnee oder Temperatur können die Winkel der Netzknoten um mehrere Grad verändern.

Das Münchner Stadion gilt heute als Vorläufer moderner Membrandächer und beeinflusste zahlreiche spätere Stadionprojekte.

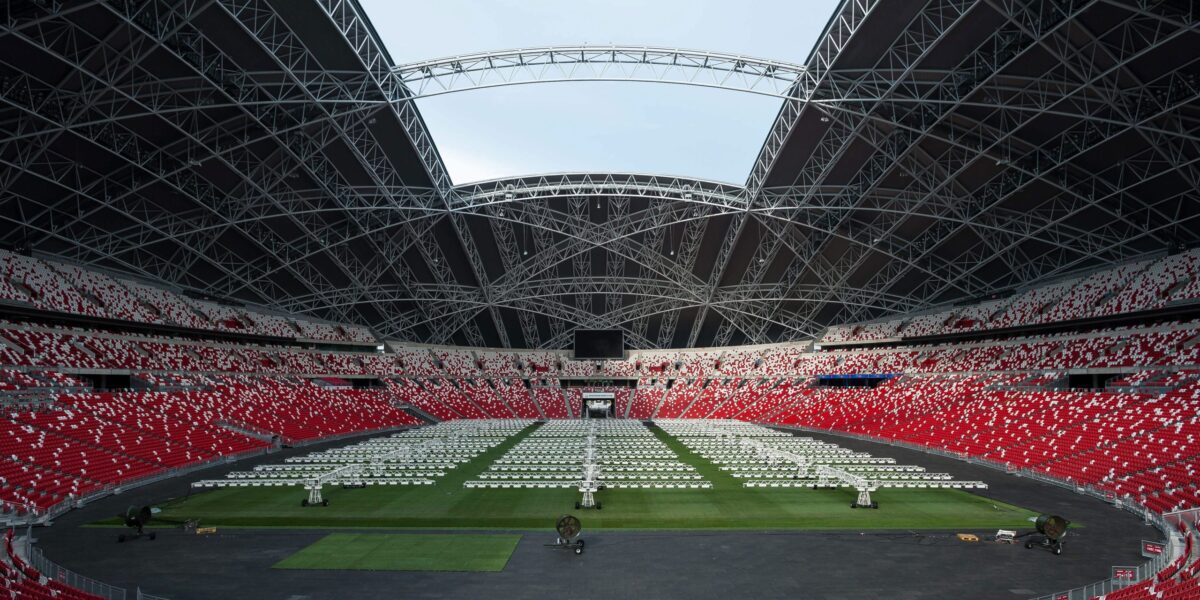

Nationalstadion Singapur – eine der größten Stadionkuppeln der Welt

Das Nationalstadion Singapur zeigt, wie weit die Entwicklung großer Stadiondächer inzwischen fortgeschritten ist.

Mit einer Spannweite von gut 310 Metern gehört seine Kuppel zu den größten freitragenden Dachkonstruktionen weltweit.

Das Stadion ist Teil des Singapore Sports Hub und musste mehrere Anforderungen gleichzeitig erfüllen: große Spannweite, flexible Nutzung und hohe Energieeffizienz im tropischen Klima.

Eine Stahlkuppel mit geringem Gewicht

Die Konstruktion besteht aus bogenförmigen Stahlfachwerken aus kreisförmigen Hohlprofilen. Diese Profile bieten hohe Stabilität bei relativ geringem Materialeinsatz.

Trotz der enormen Spannweite wiegt die Stahlkonstruktion nur rund 8000 Tonnen.

Bewegliches Dach

Über dem Spielfeld befindet sich ein bewegliches Dach aus zwei großen Segmenten.

Jede Hälfte wiegt etwa 1100 Tonnen. Seilwinden bewegen die Konstruktion entlang von Schienen. Das Öffnen oder Schließen dauert rund 20 Minuten.

Kühlung direkt im Zuschauerbereich

Die größte Herausforderung war jedoch das tropische Klima Singapurs. Statt das gesamte Stadion zu klimatisieren, entwickelten Ingenieurinnen und Ingenieure ein System, das als Bowl-Cooling bezeichnet wird. Dabei strömt gekühlte Luft direkt in den Zuschauerbereich, etwa unterhalb der Sitzplätze.

Dadurch entsteht eine lokale Komfortzone für die Besucherinnen und Besucher, während das riesige Hallenvolumen nicht vollständig gekühlt werden muss.

Projektangaben zufolge benötigt dieses System weniger als 15 % der Energie, die eine konventionelle Vollklimatisierung eines Stadions dieser Größe erfordern würde.

Sapporo Dome – ein Stadion mit schwebendem Spielfeld

Ein besonders ungewöhnliches Konzept findet sich im Sapporo Dome, heute Daiwa House PREMIST DOME, in Japan.

Das Stadion wurde für zwei Sportarten konzipiert: Baseball und Fußball. Beide benötigen jedoch unterschiedliche Spielflächen.

Baseball wird üblicherweise auf Kunstrasen gespielt, während Fußball Naturrasen verlangt.

Das Spielfeld bewegt sich

Die Lösung der Ingenieurinnen und Ingenieure war ungewöhnlich: Das Naturrasenfeld befindet sich normalerweise außerhalb des Stadions. Das kennt man in Deutschland auch von der Arena auf Schalke in Gelsenkirchen.

Wenn ein Fußballspiel stattfindet, wird das komplette Spielfeld in die Arena bewegt. Die Plattform mit dem Rasen wiegt rund 8300 Tonnen.

Bewegung auf einem Luftfilm

Damit diese Masse beweglich bleibt, nutzen Ingenieur*innen ein System aus Luftkissen. Gebläse pumpen Luft unter die Plattform. Dadurch entsteht ein dünner Luftfilm, der die Reibung stark reduziert. Der Effekt ähnelt dem Prinzip eines Hovercrafts.

Anschließend bewegen 34 elektrisch angetriebene Räder das Spielfeld langsam in das Stadion. Die Geschwindigkeit beträgt etwa vier Meter pro Minute.

Umbau der Tribünen

Sobald das Spielfeld seine Position erreicht hat, drehen sich Teile der unteren Tribünen um 90 Grad, um die Sichtlinien für Fußball zu optimieren. Der komplette Umbau zwischen Baseball- und Fußballmodus dauert etwa fünf Stunden.

Die Dachkonstruktion des Stadions ist zudem aerodynamisch geformt, damit große Schneemengen abrutschen können – ein wichtiger Faktor im Klima Nordjapans.

Zusammenfassung

Einige Stadien fallen deutlich aus der Norm moderner Arenaarchitektur. Sie lösen ungewöhnliche technische Herausforderungen.

• La Bombonera zeigt, wie Konstruktionen auf dynamische Menschenlasten reagieren.
• Das Nationalstadion Peking demonstriert komplexe Stahltragwerke und digitale Planung.
• Das Olympiastadion München gilt als Meilenstein des Leichtbaus.
• Das Nationalstadion Singapur verbindet große Spannweiten mit energieeffizienter Kühlung.
• Der Sapporo Dome ermöglicht durch ein bewegliches Spielfeld mehrere Sportarten in einem Gebäude.

Diese Bauwerke verdeutlichen, wie vielseitig und innovativ der Stadionbau geworden ist.
