Messverfahren vor der Zulassung 07.01.2014, 11:41 Uhr

100 Mal genauere Dieselrußmessung im Abgas von Kraftfahrzeugen

Die heute noch gängigen Messverfahren in den Kfz-Werkstätten für die Abgasuntersuchung stoßen an ihre Grenzen. Denn zu gering ist inzwischen der Ausstoß an Dieselruß. Vor allem aber sind die ausgestoßenen Partikel immer kleiner und damit immer lungengängiger geworden. Ein neues Messverfahren steht vor der Zulassung, das bis zu 100 Mal genauer ist.

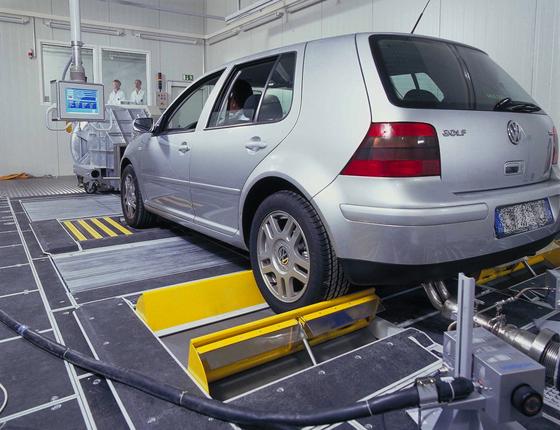

Bei der regelmäßigen Abgasuntersuchung wird auch der Anteil an Rußpartikeln ermittelt. Das soll jetzt bis zu einhundertmal empfindlicher geschehen, wenn das neue Laser-Streulichtverfahren zugelassen ist.

Bei der regelmäßigen Abgasuntersuchung wird auch der Anteil an Rußpartikeln ermittelt. Das soll jetzt bis zu einhundertmal empfindlicher geschehen, wenn das neue Laser-Streulichtverfahren zugelassen ist.

Foto: Joint Research Center

Unglaubliche 40 Mal weniger an Dieselruß pusten heutige Kraftfahrzeuge in die Atemluft als noch vor 20 Jahren. Der Ausstoß sank von 180 Milligramm pro gefahrenen Kilometer zu Zeiten der Euro-Norm 1 im Jahr 1993 auf heute 4,5 Milligramm pro Kilometer in der Euro-Norm 5b von 2013. Eine Erfolgsgeschichte, in der politischer Wille der Gesundheit zuliebe zu immer strengeren Grenzwerten führte.

Und diese Erfolgsgeschichte ist so groß, dass die im Rahmen der Abgasuntersuchung eingesetzten Messgeräte der Autowerkstätten längst an ihre Grenzen stoßen. Denn der Anteil grober Rußpartikel – und damit die Gesamtmasse – in Dieselabgasen, hat sich zwar drastisch verringert. Allerdings hat durch neue Techniken der Dieseleinspritzung die Menge der allerkleinsten Rußteilchen zugenommen. Und genau diese sind gefährlich, weil sie gut lungengängig sind und damit sehr gefährlich. Sie können Lungenkrebs und andere schwere Erkrankungen verursachen.

Top Stellenangebote

Zur Jobbörse
Firmengruppe Max Bögl-Firmenlogo
Bauingenieur / Bautechniker als Bauleiter (m/w/d) Hamburg Bereich Ver- und Entsorgung / Tiefbau Firmengruppe Max Bögl
Hamburg Zum Job
Firmengruppe Max Bögl-Firmenlogo
Ingenieur / Bautechniker als Bauleiter (m/w/d) für Systemparkhäuser Firmengruppe Max Bögl
Hamburg Zum Job
Firmengruppe Max Bögl-Firmenlogo
Tragwerksplaner / Statiker / Structural Engineer (m/w/d) mb renewables Firmengruppe Max Bögl
Hamburg Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) im Projektmanagement für Bauprojekte der Bereiche öffentliche- und Industriebauten / Infrastruktur THOST Projektmanagement GmbH
verschiedene Standorte Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Consultant (m/w/d) im Projektmanagement der Energiewende THOST Projektmanagement GmbH
Hamburg, Hannover Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Projektmanager*in (m/w/d) für Bau- und Immobilienprojekte THOST Projektmanagement GmbH
Frankfurt am Main Zum Job
degewo netzWerk GmbH-Firmenlogo
(Junior) Produktmanager erneuerbare Energien (w/m/d) degewo netzWerk GmbH
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) im Projektmanagement für Bauprojekte der Bereiche öffentliche- und Industriebauten / Infrastruktur THOST Projektmanagement GmbH
verschiedene Standorte Zum Job
Sweco GmbH-Firmenlogo
Projektingenieur Tragwerksplanung (m/w/x) Sweco GmbH
Frankfurt am Main Zum Job
Nikola Iveco Europe GmbH-Firmenlogo
Projektingenieur (m/w/d) Produktentwicklung für elektrische Fahrzeugkomponenten Nikola Iveco Europe GmbH
Staatliche Gewerbeaufsicht Niedersachsen-Firmenlogo
Ingenieur/-in / Naturwissenschaftler/-in (m/w/d) für den Einsatz im Arbeitsschutz / Umweltschutz / Verbraucherschutz Staatliche Gewerbeaufsicht Niedersachsen
Lüneburg, Oldenburg, Emden Zum Job
Nikola Iveco Europe GmbH-Firmenlogo
Spezialist (m/w/d) New Product Launch Nikola Iveco Europe GmbH
Ammann Asphalt GmbH-Firmenlogo
Konstrukteur*in/Schweißfachingenieur*in (m/w/d) Ammann Asphalt GmbH
Nikola Iveco Europe GmbH-Firmenlogo
Component Design and Release Engineer (m/w/d) Elektronische High-Speed-Hardware Nikola Iveco Europe GmbH
MicroNova AG-Firmenlogo
Qualitäts- / Prozessingenieur (w/m/x) Softwareentwicklung MicroNova AG
Vierkirchen Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Wirtschaftsjurist*in / Ingenieur*in (m/w/d) für Contract & Claimsmanagement in Energieprojekten THOST Projektmanagement GmbH
Berlin, Hamburg, Hannover Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Projektmanager*in (m/w/d) Bau-/ Immobilienprojekte THOST Projektmanagement GmbH
Köln, Dortmund, Essen Zum Job
Thüringer Aufbaubank, AöR-Firmenlogo
Bauingenieur (m/w/d) Tiefbau Thüringer Aufbaubank, AöR
Nikola Iveco Europe GmbH-Firmenlogo
Leitender Ingenieur (m/w/d) für elektrische/elektronische Systemarchitektur Nikola Iveco Europe GmbH
Nikola Iveco Europe GmbH-Firmenlogo
Component Design & Release Engineer (m/w/d) Elektrische/Elektronische Fahrzeugkomponenten Nikola Iveco Europe GmbH

Das Auslaufmodell Opazimeter wurde vor 20 Jahren eingeführt

1993 wurden in den Werkstätten für die Abgasuntersuchung die Opazimeter eingeführt. Diese arbeiten nach dem sogenannten Transmissionsverfahren. Dabei wird die Gasprobe in eine Messzelle geführt und von einer Lichtquelle durchleuchtet. Der Sensor ermittelt dann, wie viel Licht die Gasprobe absorbiert. Aus diesen Messdaten berechnet sich der Trübungsgrad beziehungsweise der Trübungskoeffizient.

Wesentlich empfindlicher sind Streulichtverfahren. Dabei bestrahlt ein Laserstrahl die Aerosolprobe in der Messzelle. Mehrere seitlich angeordnete Detektoren erfassen die Lichtstreuung durch die Rußpartikel in der Messzelle. Teilweise erfassen diese Detektoren die Lichtstreuung unter verschiedenen Raumwinkeln. Alle diese Informationen wandeln diese Detektoren in ein elektrisches Signal um. Daraus berechnet das Messgerät schließlich den Trübungskoeffizienten sowie auch die Partikelmassenkonzentration.

Laser-Streulichtverfahren sind bis zu 100-fach empfindlicher

Mit solchen Partikelmessgeräten, die neben dem Trübungskoeffizienten auch die Partikelmassenkonzentration erfassen, lässt sich Dieselabgas mit einer bis zu 100-fach höheren Empfindlichkeit bestimmen, als mit den Opazimetern von 1993. Diese neuentwickelten Laser-Streulichtverfahren müssen aber fit gemacht werden für den Alltag in einer Werkstatt unter dem strengen Auge der Euro-Norm. Es ist dabei besonders wichtig, die Vergleichbarkeit der alten physikalischen Messmethode mit einem Opazimeter und der neuen physikalischen Messmethode mit einem Laser-Streulicht-Verfahren herstellen zu können.

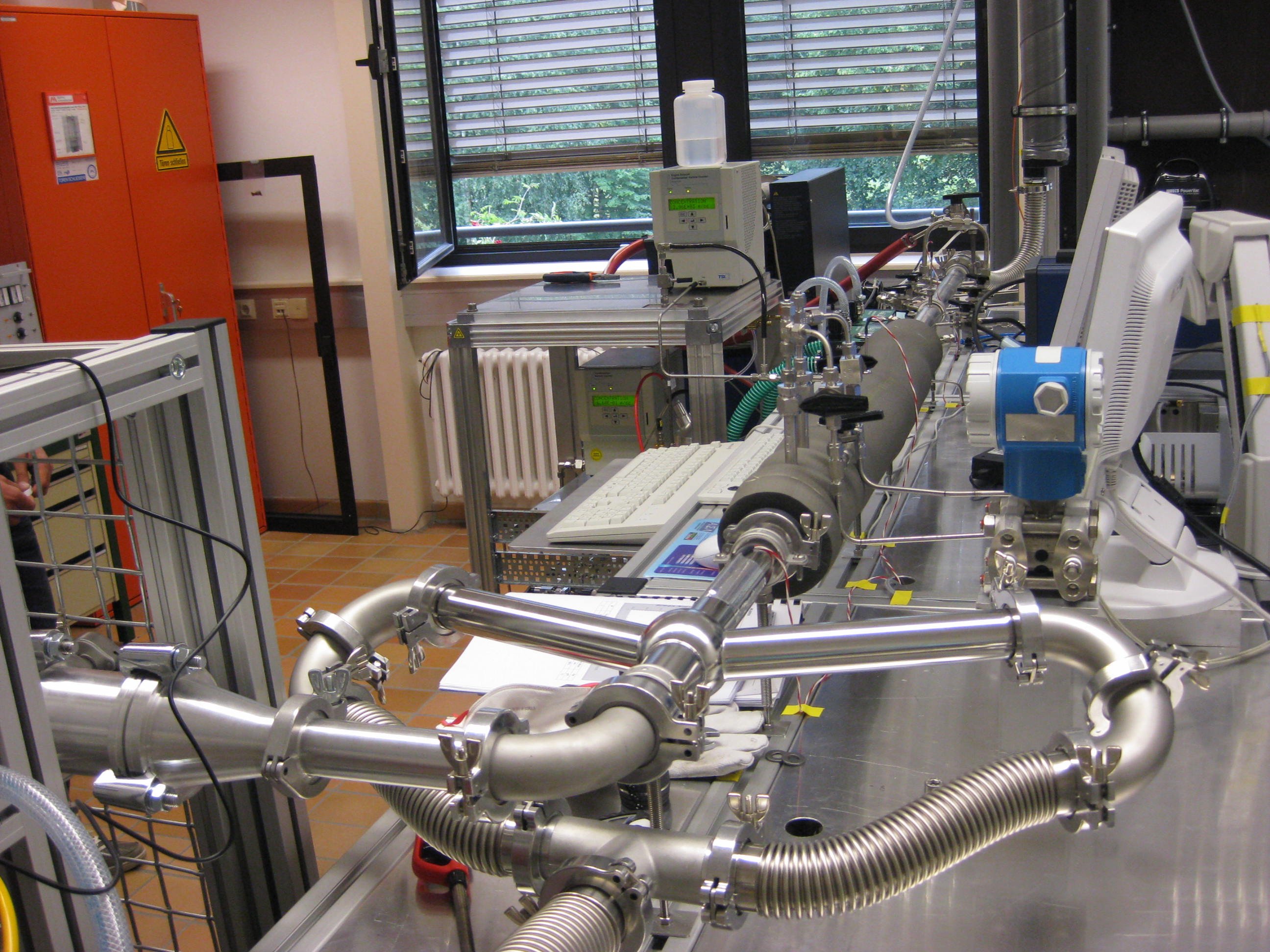

Der von der Physikalisch-Technischen Bundesanstalt in Braunschweig entwickelte neue Rußgenerator besitzt eine speziell entwickelte Konditioniereinheit zur Verdünnung und Vermischung des Rußaerosols sowie ein weiterführendes Rohrsystem zur Verteilung des Aerosols auf die Messgeräte.
