OPTOELEKTRISCHE WANDLER 18.02.2014, 10:14 Uhr

Extrem klein und rasend schnell: Pro Sekunde 40 Milliarden Signale umwandeln

Durch verstärkten Einsatz von Lichtwellenleitern lässt sich der Energieverbrauch von Computern entscheidend verringern. Mit einem neuen Bauteil kann dieses Ziel jetzt erreicht werden.

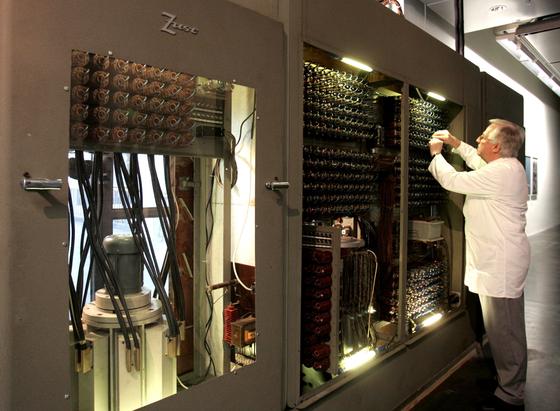

Großrechner verbrauchen jede Menge Strom. Und auch Wärme geht ungenutzt verloren. Karlsruher Forscher haben einen Mikrowandler entwickelt, der elektrische in optische Signale umwandelt. Dadurch werden die Rechner schneller und Leitungsverluste vermieden.

Großrechner verbrauchen jede Menge Strom. Und auch Wärme geht ungenutzt verloren. Karlsruher Forscher haben einen Mikrowandler entwickelt, der elektrische in optische Signale umwandelt. Dadurch werden die Rechner schneller und Leitungsverluste vermieden.

Foto: dpa

In leistungsfähigen Computern, die Myriaden von Bits in Lichtwellenleiter einspeisen, um sie rund um den Erdball zu jagen, geht es heiß her. Nicht nur die Mikroprozessoren schlucken eine Menge Strom, auch auf den Leitungen zwischen ihnen geht einiges in Form von Wärme verloren. Zumindest das ließe sich einsparen, wenn Datenverbindungen innerhalb von Computern statt aus Kuper aus Lichtwellenleitern bestünden. Dazu wäre es nötig, die elektrischen Daten in optische umzuwandeln und umgekehrt. Und das in einer atemberaubenden Geschwindigkeit. Zudem müssten diese Wandler sehr klein sein.

Top Stellenangebote

Zur Jobbörse
BP Europa SE-Firmenlogo
EV Charging Delivery Engineer (m/f/d) - Aral Pulse BP Europa SE
Bochum, Hamburg Zum Job
OTTO FUCHS Dülken GmbH & Co. KG-Firmenlogo
Mitarbeiter Technologie Strangpresse (m/w/d) OTTO FUCHS Dülken GmbH & Co. KG
Viersen Zum Job
Infraserv GmbH & Co. Höchst KG-Firmenlogo
Ingenieur (m/w/d) Infraserv GmbH & Co. Höchst KG
Frankfurt am Main Zum Job
Fraunhofer-Institut für Optronik, Systemtechnik und Bildauswertung IOSB-Firmenlogo
Business Development Industrie 4.0 und Digitalisierung Fraunhofer-Institut für Optronik, Systemtechnik und Bildauswertung IOSB
Karlsruhe Zum Job
Bundeswehr-Firmenlogo
Leitende Ingenieurin / Leitender Ingenieur (m/w/d) mit Master Bundeswehr
verschiedene Standorte Zum Job
UX Gruppe-Firmenlogo
Projektleiter (m/w/d) Forschung und Entwicklung UX Gruppe
Gilching Zum Job
Bundeswehr-Firmenlogo
Leitende Ingenieurin / Leitender Ingenieur (m/w/d) Bundeswehr
verschiedene Standorte Zum Job
ACONEXT Engineering GmbH-Firmenlogo
Konstrukteur / Technischer Produktdesigner CATIA V5 oder Siemens NX (m/w/d) von Kunststoff- oder Metallbauteilen ACONEXT Engineering GmbH
München Zum Job
Bundeswehr-Firmenlogo
Ingenieurin / Ingenieur (m/w/d) mit Bachelor Bundeswehr
verschiedene Standorte Zum Job
ACONEXT Engineering GmbH-Firmenlogo
Entwicklungsingenieur Automotive (m/w/d) ACONEXT Engineering GmbH
München Zum Job
ACONEXT Engineering GmbH-Firmenlogo
Versuchsingenieur/-techniker zur Erprobung Gesamtfahrzeug und Testing von Komponenten (m/w/d) ACONEXT Engineering GmbH
München, Ingolstadt Zum Job
ACONEXT Engineering GmbH-Firmenlogo
Softwaretester Automotive (m/w/d) ACONEXT Engineering GmbH
München Zum Job
ACONEXT Engineering GmbH-Firmenlogo
Software Entwickler Automotive (m/w/d) ACONEXT Engineering GmbH
München Zum Job
Richard Hönig Wirtschaftsberatungen-Firmenlogo
Strategischer Einkäufer (w/m/d) Richard Hönig Wirtschaftsberatungen
Südbayern Zum Job
Mainova AG-Firmenlogo
Ingenieur (w/m/d) Instandhaltung Mainova AG
Frankfurt am Main Zum Job
SWM Services GmbH-Firmenlogo
Projektleitung Mittelspannungsanlagen (m/w/d) SWM Services GmbH
München Zum Job
DEKRA Automobil GmbH-Firmenlogo
Sachverständiger Schallschutz und Bauakustik (m/w/d) NRW DEKRA Automobil GmbH
Nordrhein-Westfalen Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Projektingenieur Ladeinfrastruktur (w/m/d) im Geschäftsbereich Betrieb und Verkehr Die Autobahn GmbH des Bundes
München Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Projektingenieur im Brückenbau für Neubau-, Ausbau- und Erhaltungsmaßnahmen (w/m/d) Die Autobahn GmbH des Bundes
München Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Projektingenieur im Hochbau (w/m/d) Die Autobahn GmbH des Bundes
München Zum Job

Beides ist jetzt am Karlsruher Institut für Technologie gelungen. Der Wandler, der elektrische in optische Signale umwandelt, ist ganze 29 Mikrometer (ein Mikrometer ist ein tausendstel Millimeter) groß und wandelt in jeder Sekunde 40 Milliarden optische und elektrische Signale um und umgekehrt. „Dadurch lassen sich Geschwindigkeitsvorteile erzielen, aber vor allem Leitungsverluste vermeiden“, sagt Jürg Leuthold, Professor für Photonik und Kommunikation an der Eidgenössischen Technischen Hochschule Zürich. Leuthold leitete die Arbeitsgruppe in Karlsruhe, ehe er vor knapp einem Jahr in die Schweiz wechselte.

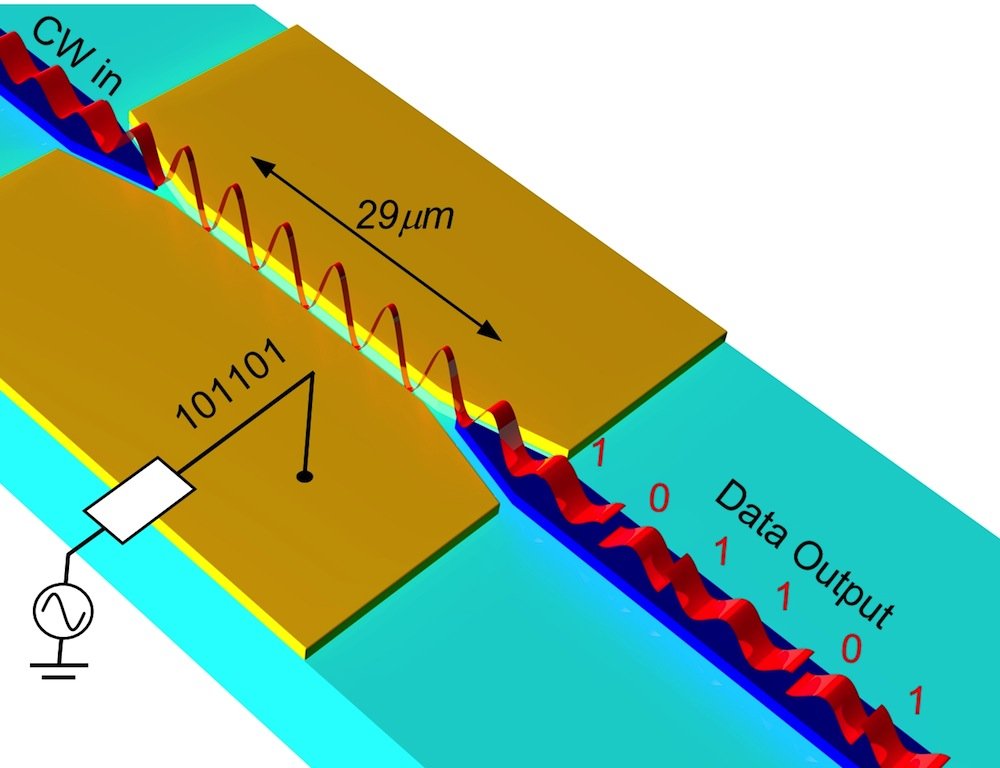

Auf eine Lichtwelle (o .li.) prägt der Wandler (gelb) aufgrund der angelegten Spannung digitale Bits auf (u. re.). So werden elektrische zu optischen Signalen. (

Auf eine Lichtwelle (o .li.) prägt der Wandler (gelb) aufgrund der angelegten Spannung digitale Bits auf (u. re.). So werden elektrische zu optischen Signalen. (

Quelle: A. Melikyan/KIT

Der Wandler besteht aus zwei Elektroden aus Gold, die einen Zehntel Millimeter voneinander entfernt sind. In dem Spalt befindet sich ein Kunststoff, dessen Brechungsindex sich ändert, wenn zwischen den Goldelektroden eine elektrische Spannung anliegt. Lichtwellenleiter koppeln Licht in den Spalt ein. Ein zweiter Lichtwellenleiter an der gegenüberliegenden Seite fängt die Lichtsignale auf. Die Spannung zwischen den Elektroden, die sich rasend schnell ändert, sorgt dafür, dass sich die Wellenform des eingekoppelten Lichtstrahls verändert. Dieser Wechsel ist gewissermaßen der optische Gegenpart zu den elektrischen Signalen.

Herstellung mit etablierter Technik

Der Wandler nutzt das im Breitbandglasfasernetz übliche Infrarotlicht mit einer Wellenlänge von 1480 bis 1600 Nanometer und zeigt bei Temperaturen bis 85 Grad Celsius keine Betriebsabweichung. Er lässt sich mit weit verbreiteten Verfahren aus der Mikroelektronik herstellen. Derzeit werden in Deutschland rund zehn Prozent des Stromes durch Informations- und Kommunikationstechnologien verbraucht, etwa von Computern und Smartphones, vor allem aber von den Servern in großen Rechenzentren. Da der Datenverkehr exponentiell anwächst, bedarf es neuer Ansätze, die den Durchsatz steigern und gleichzeitig den Energieverbrauch dämpfen.

Ein Beitrag von:

  • Wolfgang Kempkens

    Wolfgang Kempkens studierte an der RWTH Aachen Elektrotechnik und schloss mit dem Diplom ab. Er arbeitete bei einer Tageszeitung und einem Magazin, ehe er sich als freier Journalist etablierte. Er beschäftigt sich vor allem mit Umwelt-, Energie- und Technikthemen.
