Kamera filmt die Hände 09.09.2013, 14:32 Uhr

Ein Blatt Papier lässt sich zu Display und Tastatur machen

Ein Blatt Papier oder eine Kunststoffplatte könnten in Zukunft als Tastatur und Bildschirm gleichermaßen dienen: Eine internationale Forschergruppe hat Techniken entwickelt, durch die beispielsweise Aufnahmen eines Computertomografen auf Papier sichtbar gemacht werden. Umgekehrt kann man auf dem Papier auch schreiben und einen Computer bedienen.

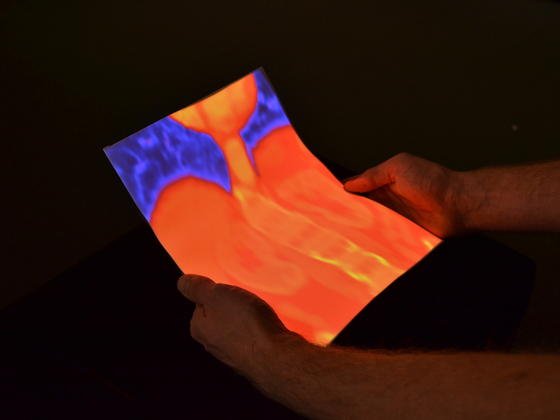

Mit dem Flexpad des Max-Planck-Instituts für Informatik in Saarbrücken lassen sich unter anderem Aufnahmen aus der Computertomografie besser begutachten, weil mit Bewegungen eines Papiers verschiedene Bilder auf das Material gerufen werden.

Mit dem Flexpad des Max-Planck-Instituts für Informatik in Saarbrücken lassen sich unter anderem Aufnahmen aus der Computertomografie besser begutachten, weil mit Bewegungen eines Papiers verschiedene Bilder auf das Material gerufen werden.

Foto: Max-Planck-Institut Saarbrücken/Jürgen Steimle

Die Forscher des Max-Planck-Instituts für Informatik in Saarbrücken haben in Zusammenarbeit mit dem amerikanischen Massachusetts Institute of Technology (MIT) und der Christian-Albrechts-Universität in Kiel ein bewegliches, flexibles Display aus einfachem Papier im DIN-A4-Format entwickelt. In der heutigen Form sind diese Displays vor allem für medizinische Zwecke gedacht. Mit ihrer Hilfe wird es möglich, etwa die Ergebnisse einer Computertomografie für die Patienten schnell und vor allem verständlich sichtbar zu machen. Das ist allerdings erst der Anfang einer langfristigen Entwicklung, die auf wesentlich mehr abzielt.
