Messtechnik: Biogasanlagen im Fokus der Hersteller

Die schwierigen Bedingungen in Biogasanlagen stellen hohe Anforderungen an die Gasmesstechnik. Das betrifft die Erfassung der Gasqualität genauso wie die des Durchflusses. Speziell für Biogasanwendungen entwickeln Messtechnikhersteller kostengünstige Kombilösungen, zum Teil auch mit Handmessung.

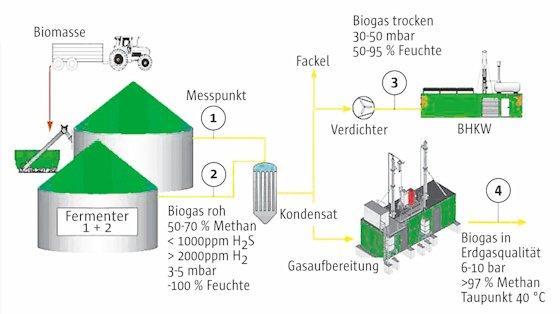

Funktionsweise einer Biogasanlage

Funktionsweise einer Biogasanlage

Foto: Werkfoto

„Das Messen in Biogasanlagen bleibt ein nicht vollständig gelöstes Problem“, sagt C. Thomas Simmons, Geschäftsführer des AMA-Fachverbands für Sensorik, Berlin. „Nicht die Technik verursacht die größten Probleme, sondern biologische Störungen.“ Daher sei die größte messtechnische Herausforderung, die exakte Zusammensetzung zu bestimmen und die Daten in einer möglichst automatisierten Prozesssteuerung zu nutzen.

Messtechnik für Biogasanlagen: Hersteller präsentieren Lösungen auf der SPS/IPC/Drives

Messtechniklösungen für Biogasanlagen stellen einige Hersteller auch auf der Messe SPS/IPC/Drives vor, die vom 27. bis zum 29. November in Nürnberg stattfindet. Die Lösungen müssen den teils aggressiven Medien in den Anlagen widerstehen.

„Die Durchflussmessung von Biogas bringt im Vergleich zu anderen industriellen Anwendungen spezifische Probleme mit sich“, sagt Peter Dietrich von Endress + Hauser Messtechnik in Weil am Rhein. „Feuchtigkeit mit Kondensatbildung, Schmutz, niedrige Prozessdrücke, die erforderliche hohe Messdynamik durch schwankende Prozessbedingungen und Gas mit veränderlicher Zusammensetzung.“

Die Anforderungen an die Messtechnik sind hoch – insbesondere direkt nach dem Fermenter. „Auf eine erste Durchflussmessung unmittelbar nach den Fermentern sollte aber nicht verzichtet werden, um Störungen im Gärprozess frühzeitig zu entdecken“, empfiehlt der Fachverantwortliche für Durchflussmesstechnik. Vor der Einspeisung ins Blockheizkraftwerk (BHKW) werde das Biogas auf 30 mbar bis 50 mbar verdichtet und in der Regel über einen Kondensatabscheider entfeuchtet. Eine weitere Messstelle liege deshalb direkt vor dem BHKW. Im Falle von über Notfackeln abgegebenen Biogasmengen diene die Messung hier auch für Reportingzwecke.
