HOCHTEMPERATUR-SUPRALEITUNG in Essen 02.05.2014, 11:18 Uhr

Eiskalte Verbindung verbessert das Stromnetz

In Essen ist das weltweit längste Kabel in Betrieb gegangen, das elektrische Energie ohne Verluste überträgt. Bei geringerer Spannung leistet es fünfmal mehr als eine konventionelle Leitung.

NRW-Ministerpräsidentin Hannelore Kraft (SPD) und RWE Vorstandsvorsitzender Peter Terium schauen sich am 30. April 2014 in Essen das aufgeschnittene Modell eines Supraleiterkabels an. An diesem Tag startete in der Essener Innenstadt die Testphase mit dem Kabel, das fünfmal mehr Strom als normale Erdkabel übertragen kann.

NRW-Ministerpräsidentin Hannelore Kraft (SPD) und RWE Vorstandsvorsitzender Peter Terium schauen sich am 30. April 2014 in Essen das aufgeschnittene Modell eines Supraleiterkabels an. An diesem Tag startete in der Essener Innenstadt die Testphase mit dem Kabel, das fünfmal mehr Strom als normale Erdkabel übertragen kann.

Foto: dpa/Caroline Seidel

Ein 110.000-Volt-Kabel im Untergrund der Essener Innenstadt hat ausgedient. Am 30. April 2014 übernahm ein 10.000-Volt-Kabel dessen Aufgabe. Trotz der weitaus niedrigeren Spannung überträgt die 1000 Meter lange Verbindung fünfmal so viel Strom wie die stillgelegte Strippe. Die ungewöhnliche Leistungssteigerung resultiert aus einer neuen Technik, die weltweit bisher nur selten genutzt wird. Verlegt wurde ein Hochtemperatur-Supraleiterkabel. Bei einer Temperatur von weniger als minus 196 Grad Celsius überträgt es Strom vollkommen verlustfrei. Die Essener Verbindung ist die weltweit bei weitem längste dieser Art.

Top Stellenangebote

Zur Jobbörse
infraSignal GmbH-Firmenlogo
Projektleiter Steuerkabel (m/w/d) infraSignal GmbH
Die Autobahn GmbH des Bundes-Firmenlogo
Projektingenieur im Brückenbau für Neubau-, Ausbau- und Erhaltungsmaßnahmen (w/m/d) Die Autobahn GmbH des Bundes
Regensburg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Abteilungsleiter (w/m/d) Konstruktiver Ingenieurbau, Lärmschutzbauwerke Die Autobahn GmbH des Bundes
Nürnberg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) für die Projektleitung von Brücken und Ingenieurbauwerke Die Autobahn GmbH des Bundes
Nürnberg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Projektleiter (w/m/d) Planung Die Autobahn GmbH des Bundes
PFINDER KG-Firmenlogo
Produktentwickler (m/w/d) Zerstörungsfreie Werkstoffprüfung PFINDER KG
Böblingen Zum Job
Hitzler Ingenieur e.K.-Firmenlogo
Projektleiter im Bau-Projektmanagement (m/w/d) Hitzler Ingenieur e.K.
Düsseldorf Zum Job
Hamamatsu Photonics Deutschland GmbH-Firmenlogo
Master / Diplom in Physik oder Elektrotechnik als Vertriebsingenieur/in für Bereich Analytical (m/w/d) Hamamatsu Photonics Deutschland GmbH
Herrsching am Ammersee Zum Job
WTM ENGINEERS GMBH-Firmenlogo
BIM-Modeler (m/w/d) für den Bereich Ingenieurwasserbau WTM ENGINEERS GMBH
Hamburg, Kiel, Rostock Zum Job
Berliner Wasserbetriebe-Firmenlogo
Bauingenieur:in Maßnahmenentwicklung Netze (w/m/d) Berliner Wasserbetriebe
Ministerium für Wirtschaft, Verkehr, Arbeit, Technologie und Tourismus-Firmenlogo
Referentin/Referent (m/w/d) im Referat "Straßenbau" Ministerium für Wirtschaft, Verkehr, Arbeit, Technologie und Tourismus
Hamburger Hochbahn AG-Firmenlogo
Techniker / Ingenieur Elektrotechnik Wartung / Instandhaltung (w/m/d) Hamburger Hochbahn AG
Hamburg Zum Job
Städtisches Klinikum Dresden-Firmenlogo
Ingenieur (m/w/d) Technische Gebäudeausrüstung (TGA) Städtisches Klinikum Dresden
Dresden Zum Job
Mercer Stendal GmbH-Firmenlogo
Betriebsingenieur Mechanik (m/w/d) Mercer Stendal GmbH
Arneburg Zum Job
Rohde & Schwarz Österreich GesmbH-Firmenlogo
Softwareentwickler (m/w/d) Embedded Systems Rohde & Schwarz Österreich GesmbH
Singapur, Stuttgart, Berlin, München Zum Job
Carl Zeiss Meditec AG-Firmenlogo
Applikationsingenieur (m/w/x) Carl Zeiss Meditec AG
Carl ZEISS MultiSEM-Firmenlogo
Entwicklungsingenieur Elektronik (m/w/x) Carl ZEISS MultiSEM
Oberkochen Zum Job
Carl Zeiss Meditec AG-Firmenlogo
Process Engineer (m/w/x) Carl Zeiss Meditec AG
Bundesamt für Bauwesen und Raumordnung (BBR)-Firmenlogo
Ingenieurinnen und Ingenieure (w/m/d) in den Fachrichtungen Elektro- bzw. Nachrichtentechnik Bundesamt für Bauwesen und Raumordnung (BBR)
Bundesamt für Bauwesen und Raumordnung (BBR)-Firmenlogo
Ingenieurinnen und Ingenieure (w/m/d) in den Fachrichtungen Versorgungstechnik und Gebäudeautomation Bundesamt für Bauwesen und Raumordnung (BBR)

Der irreführende Zusatz „Hochtemperatur“ resultiert aus der Geschichte dieser Technik. Konventionelle Supraleiter funktionieren erst bei einer Temperatur nahe dem absoluten Nullpunkt, also bei wenig mehr als minus 273 Grad Celsius. Das lässt sich nur mit teurem Helium und hohem Energieaufwand erreichen. Die neuartigen Kabel aus einer speziellen Keramik begnügen sich mit flüssigem Stickstoff, der deutlich billiger ist als Helium. Außerdem ist wegen der höheren Temperatur weniger Energie fürs Kühlen nötig.

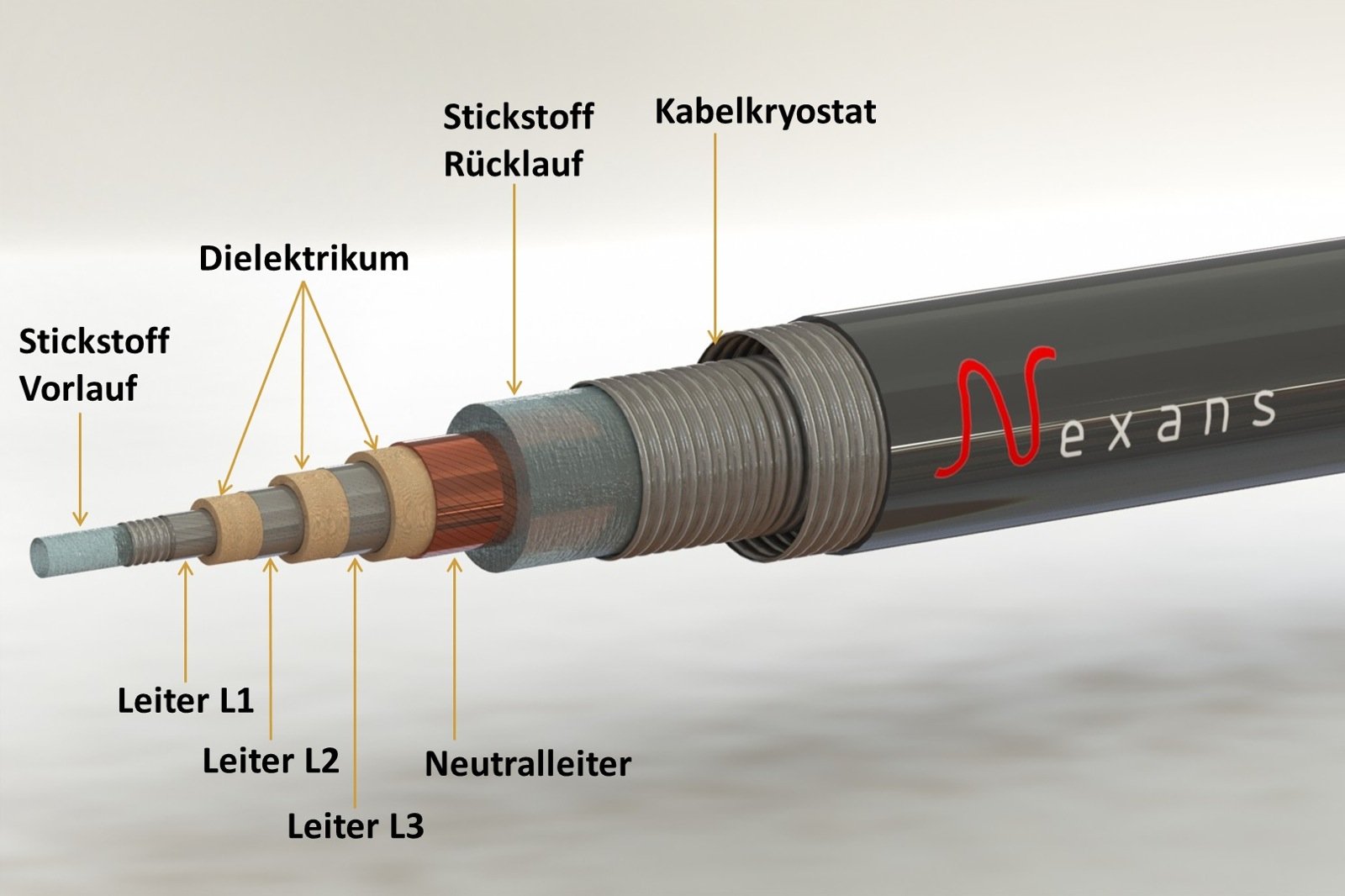

Um seine Betriebstemperatur zu erreichen und ideal leitend zu werden, wird das konzentrisch aufgebaute Supraleiterkabel mit flüssigem Stickstoff gekühlt. Es leitet große Ströme mit geringeren Verlusten und bei kleineren Querschnitten als entsprechende Kupferkabel.

Um seine Betriebstemperatur zu erreichen und ideal leitend zu werden, wird das konzentrisch aufgebaute Supraleiterkabel mit flüssigem Stickstoff gekühlt. Es leitet große Ströme mit geringeren Verlusten und bei kleineren Querschnitten als entsprechende Kupferkabel.

Quelle: Nexans

Obwohl keramische Supraleiterkabel erheblich teurer sind als konventionelle und Energie verbraucht wird, um sie zu kühlen, sind sie auf die Lebensdauer von 40 Jahren gerechnet kostengünstiger als  konventionelle, glaubt Mathias Noe, Leiter des Instituts für Technische Physik am Karlsruher Institut für Technologie, an dem seit vielen Jahren Hochtemperatur-Supraleitungsforschung betrieben wird.

Das Kabel hat Nexans Deutschland hergestellt. Betrieben wird die Verbindung zwischen zwei Umspannstationen vom Essener Energieversorger RWE. Die Kosten für das Projekt namens AmpaCity betrugen 13,5 Millionen Euro, zu denen der Bund rund 5,9 Millionen Euro beisteuerte.

Netzverstärkung ohne aufwändige Erdarbeiten

Das in Essen verlegte Kabel enthält drei Strom führende Leiter und einen Null- oder Neutralleiter. Ständig wird flüssiger Stickstoff in den mittigen Hohlraum des Kabels gepumpt. Durch einen zweiten ringförmigen Hohlraum, der die Leiter umschließt, fließt es zurück. Eine Unterbrechung der Kühlung würde das Kabel nach kurzer Zeit zerstören. Um das zu verhindern ist eine Schnellabschaltung möglich.

Supraleitende Kabel sind vor allem für den Einsatz in Städten geeignet. Ohne aufwändige Erdarbeiten lässt es sich in den Tunneln verlegen, die heute herkömmliche Leiter beherbergen, um die Leistung des Netzes zu erhöhen. Einsprüche, die bei oberirdisch verlegten Hochspannungsleitungen unumgänglich sind, gibt es nicht. Im Prinzip können Hochtemperatur-Supraleiter auch Hochspannungsleitungen ersetzen. Abgesehen davon, dass die Kosten ein Vielfaches betragen ist es ein gewaltiger technologischer Schritt von einem Kilometer Länge auf viele 100 Kilometer. Der Betrieb des Kabels in Essen gilt deshalb zunächst als Testlauf, um Zuverlässigkeit und Wirtschaftlichkeit zu überprüfen.

Ein Beitrag von:

  • Wolfgang Kempkens

    Wolfgang Kempkens studierte an der RWTH Aachen Elektrotechnik und schloss mit dem Diplom ab. Er arbeitete bei einer Tageszeitung und einem Magazin, ehe er sich als freier Journalist etablierte. Er beschäftigt sich vor allem mit Umwelt-, Energie- und Technikthemen.

Themen im Artikel

Zu unseren Newslettern anmelden

Das Wichtigste immer im Blick: Mit unseren beiden Newslettern verpassen Sie keine News mehr aus der schönen neuen Technikwelt und erhalten Karrieretipps rund um Jobsuche & Bewerbung. Sie begeistert ein Thema mehr als das andere? Dann wählen Sie einfach Ihren kostenfreien Favoriten.
